サイレント・プロテクター：医療・エネルギーシステムにおける重要な絶縁測定の監視

特にサポートが必要な箇所がある場合は、以下のセクションのいずれかにスキップしてください。

• 高電圧システムには信頼性の高い絶縁測定が不可欠
• 絶縁測定でリードリレーが優れている理由
• 幅広い分野における絶縁測定の用途
• 競合技術に対する優位性
• 結論

高電圧システムには信頼性の高い絶縁測定が不可欠

高電圧システムによって稼働する世界が拡大する中で、安全かつ効率的な運用の確保は最重要課題です。先進的な医療用途でも、重要なエネルギー貯蔵システムでも、精密で信頼性の高い絶縁測定の必要性はこれまで以上に高まっています。これらの目的に用いられるさまざまな部品の中でも、リードリレーは機能性・長寿命・信頼性を兼ね備えた技術として際立っています。

医療機器やエネルギー貯蔵システムに見られるような高電圧システムでは、感電やシステム誤動作を防ぐため、異なる電気ネットワーク間の強固な絶縁が必要です。医療用途では、機器に接続された脆弱な患者への感電を防ぐことが重要です。

同様に、エネルギー貯蔵システムでは、高電圧バッテリーを他のコンポーネントから完全かつ安全に分離しなければなりません。定期的な絶縁測定は、高電圧回路と、低電圧制御回路などシステム内の他部分との間の耐電圧を監視するために不可欠です。この監視は生産後およびシステム寿命全体を通して必要であり、危険な状況につながり得る絶縁劣化を検知します。規格では安全確保のため、絶縁電圧は動作電圧よりも大幅に高い（例：3～4倍）ことが求められる場合が多いです。

絶縁測定でリードリレーが優れている理由

絶縁測定にはさまざまな部品を使用できますが、リードリレーはこの重要な用途に特に適しています。固有の設計と特性により、以下の主要な利点が得られます。

1. 高破壊電圧

最大6 kV DCに耐える小型のKTリレーは、十分な安全率を確保したシステムに対応します。この特性により、高電圧電気システムで一般的な過渡電圧スパイクが発生しても、システムの信頼性の高い動作を確保します。安全率は通常、想定最大電圧の1.5～2倍であり、予期しないサージに対する重要な余裕となります。

2. 優れた絶縁

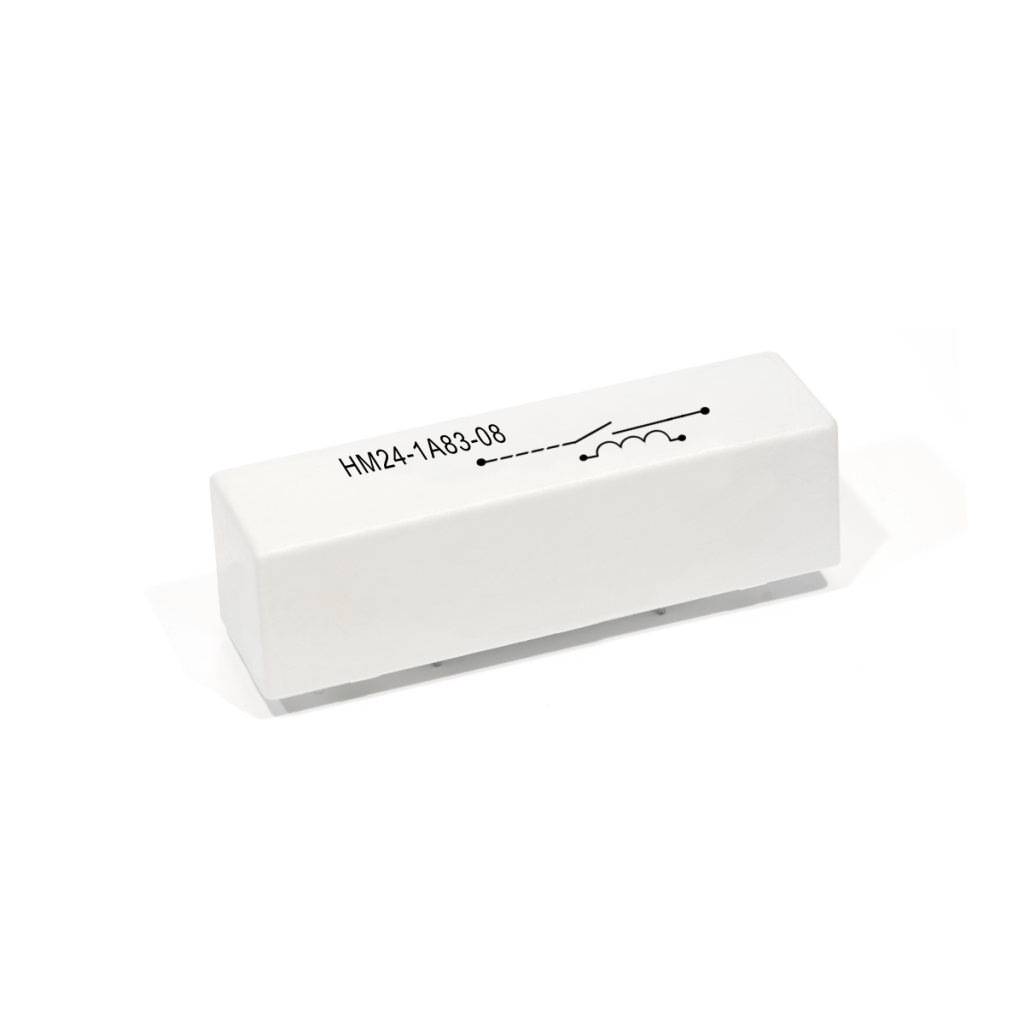

KTシリーズは、コイル-接点間絶縁電圧7 kV DCにより、制御回路と電力回路を保護します。この高い絶縁により、低電圧の制御信号と高電圧の電力回路の間に強固なバリアを形成し、繊細な電子システムの完全性を維持します。高電圧リードリレーの一部、たとえば医療用途向けのHMシリーズでは、最大20 kVの耐電圧を実現することも可能です。

3. 低漏れ電流

10^13Ωを超える絶縁抵抗により、絶縁された回路間の不要な電流の流れを最小化します。これはシステムの信頼性と精度にとって重要です。この高抵抗により漏れによる電力損失が無視できるレベルとなり、システム効率と安全性が向上します。

4. 小型・堅牢設計

スルーホール実装と表面実装の両方に対応し、耐久性に優れた熱硬化性のオーバーモールドパッケージを採用しています。この設計により、基板上での高密度実装を可能にしつつ、振動・粉じん・湿気から保護します。

幅広い分野における絶縁測定の用途

リードリレーの利点により、さまざまな高電圧用途における絶縁測定で優先的に選ばれています。

医療機器

先進的な医療用途では、信頼性の高い電気的絶縁が、患者および医療従事者の安全と、正確な測定の確保に不可欠です。高電圧リードリレーは、以下のような機器で使用されています。

• パルスフィールドアブレーション（PFA）システム
• 血管内衝撃波砕石（IVL）装置
• 電気生理学 & 心臓アブレーションシステム
• 外科用ジェネレータ
• 自動体外式除細動器（AED）
• 除細動器テスタ

高電圧処置において、エネルギーの精密な供給、漏れの防止、安全性の維持を支えます。

エネルギー貯蔵システム（ESS）

EVと同様に、エネルギー貯蔵システムは高電圧バッテリーに依存しており、危険を防ぐために絶縁の継続的な監視が必要です。現在、ESSシステムで最も一般的な電圧レベルは最大1500Vで、将来のトレンドとしては最大2500Vへの増加が示されています。

電圧レベルの上昇に伴い、安全性はさらに重要になります。リードリレーは、エネルギー貯蔵ソリューションのバッテリーマネジメントシステムで使用され、定期的な絶縁抵抗測定のために高電圧回路と低電圧回路を分離します。太陽光エネルギー向けESSで用いられるトランスレス高電圧インバータでは、系統連系の前後に行う絶縁監視の試験電流を流すためのブリッジとして、リードリレーを使用できます。

競合技術に対する優位性

リード技術には、代替スイッチング技術に対して複数の明確な利点があります。

1. 速度

従来の電磁リレーより高速に動作し、一般に1～3ミリ秒未満です。この高速スイッチングは、応答性の高いシステム制御と保護に不可欠であり、特に過電流保護やシステム故障時の回路切り離しで重要です。

2. 長寿命

数百万回の動作寿命を備えるこれらのリードリレーは、多くの競合技術より長寿命で、システム寿命全体にわたる信頼性の高い動作を確保します。この長寿命は、停止が重大な影響につながり得る医療およびエネルギー貯蔵システムで特に重要です。医療システムでは、患者の安全と継続的なケアを確保するうえで信頼性の高い動作が不可欠です。同様に、エネルギー貯蔵システムでは、電力供給の維持と経済的損失の防止のため、途切れない性能が重要です。

3. ウェッティング電流不要

一部の電磁式代替品とは異なり、リードリレーは導通を維持するための最小電流を必要としないため、低消費電力のセンシングや制御用途に最適です。これにより、より柔軟なシステム設計が可能になり、全体のエネルギー効率向上にも寄与します。

4. 固有の絶縁

気密封止されたリードスイッチにより、制御回路とスイッチング回路の間に自然なガルバニック絶縁が確保され、安全性を高め、電磁干渉を低減します。この絶縁は、高電圧システムにおいて繊細な制御電子回路を保護するうえで最重要です。

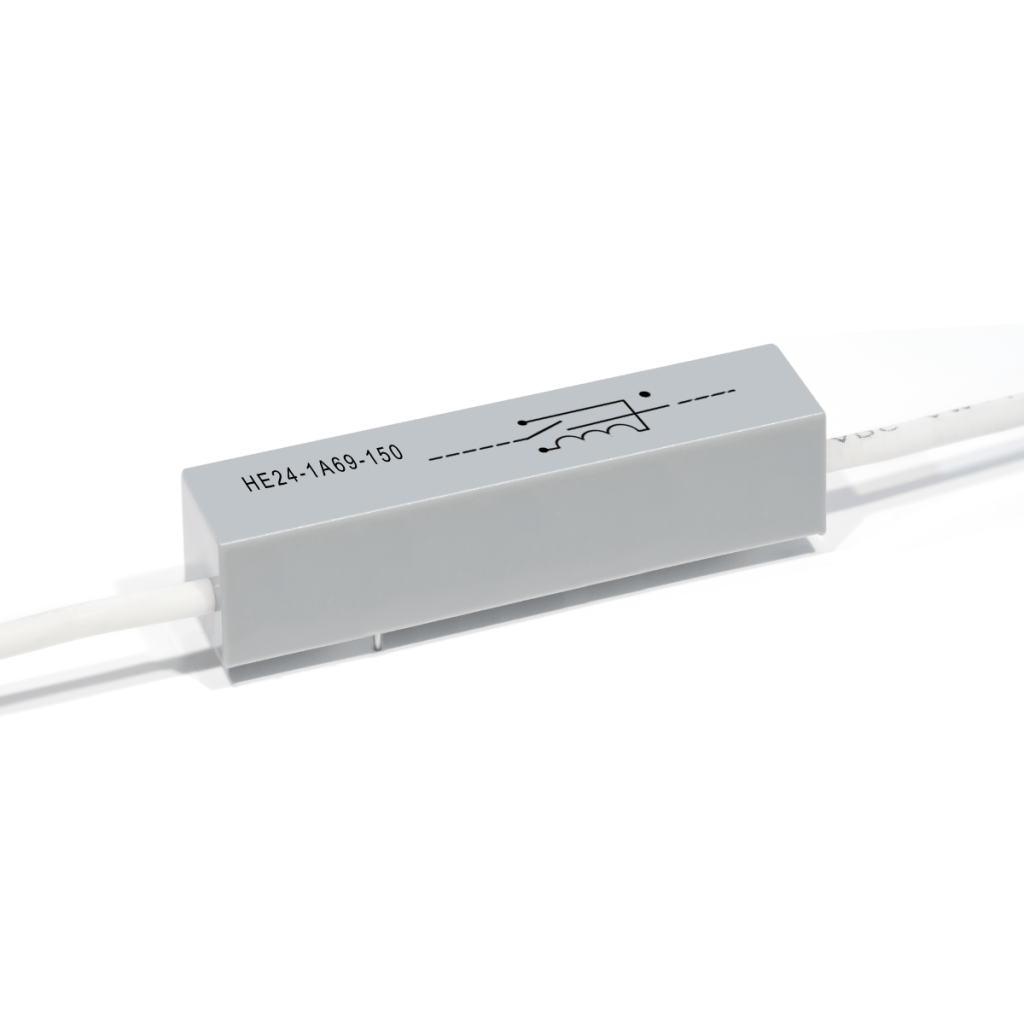

注目製品

結論

リードリレーは、医療およびエネルギー貯蔵システムの双方において、安全で正確かつ信頼性の高い絶縁監視を確保するための不可欠なコンポーネントであることが実証されています。高い絶縁性能、高速スイッチング、長い動作寿命、過酷条件下での耐久性により、重要な高電圧用途で信頼できる選択肢となっています。技術がより高出力・高効率へと進化し続ける中、リードリレーは次世代の安全な高電圧医療・エネルギーソリューションを支える上で、今後も欠かせない存在であり続けます。

高電圧技術の未来を支える

輸送、ヘルスケア、エネルギー分野で高電圧システムの利用が拡大するにつれ、信頼性の高い絶縁測定が求められます。リードリレーは、高い絶縁性能、最小限の漏れ電流、高速スイッチング、環境耐性、安全規格への適合により、最適なソリューションを提供します。電気自動車、医療機器、エネルギー貯蔵システムで実証された性能により、高電圧システムの安全性と効率を確保するうえで不可欠です。さらに、小型化と高電力効率化が進むリードリレーのトレンドは、高電圧技術の将来における重要性をいっそう際立たせています。

当社は、代替エネルギーおよび医療市場の変化する要求に対応するため、より高出力のリードリレーを開発しています。これらの新しいリレーは、より高い電圧・電流の取り扱い能力を提供し、次世代の電子機器への道を切り開きます。Standex Detectは、高電圧スイッチングおよび制御技術の発展に取り組んでいます。お客様の高電圧技術が進化しても、Standexは新たな課題に対応する最先端ソリューションを提供できるよう備えています。
