磁石の相互作用がリードスイッチ動作に与える影響

「磁石の相互作用がリードスイッチの動作に与える影響は、磁束線と磁石の働きを見ることで理解できます。」

特にサポートが必要な箇所があれば、以下のいずれかのセクションにスキップしてね：

• はじめに
• 磁石の相互作用がリードスイッチ接点に与える影響
• 磁束線とリードスイッチの動作
• 磁石の位置と動きによるリードスイッチ制御
• 磁石を用いたリードスイッチの動作
• まとめ

はじめに

リードスイッチは電磁式のスイッチングデバイスです。2枚の強磁性リード片が、気密封止されたガラス管（バルブ）内に収容されています。全体構造は非常にシンプルで、ガラスの熱膨張係数はNiFeリードと正確に一致します。リードスイッチは永久磁石を近づけると動作します。磁石の吸引極によってリード接点が磁化されます。

磁石の相互作用がリードスイッチ接点に与える影響

永久磁石をデバイスに近づけると、磁石の相互作用がリードスイッチに影響します。

磁石がスイッチに近づくと：

• 各リード片が吸引極性で磁化されます
• 磁力により接点が引き寄せられて接触します
• 確実な開閉信頼性を確保するため、製造工程で残留磁気を除去します

この制御された磁化により、リードスイッチは固着や動作ばらつきなく繰り返し動作します。

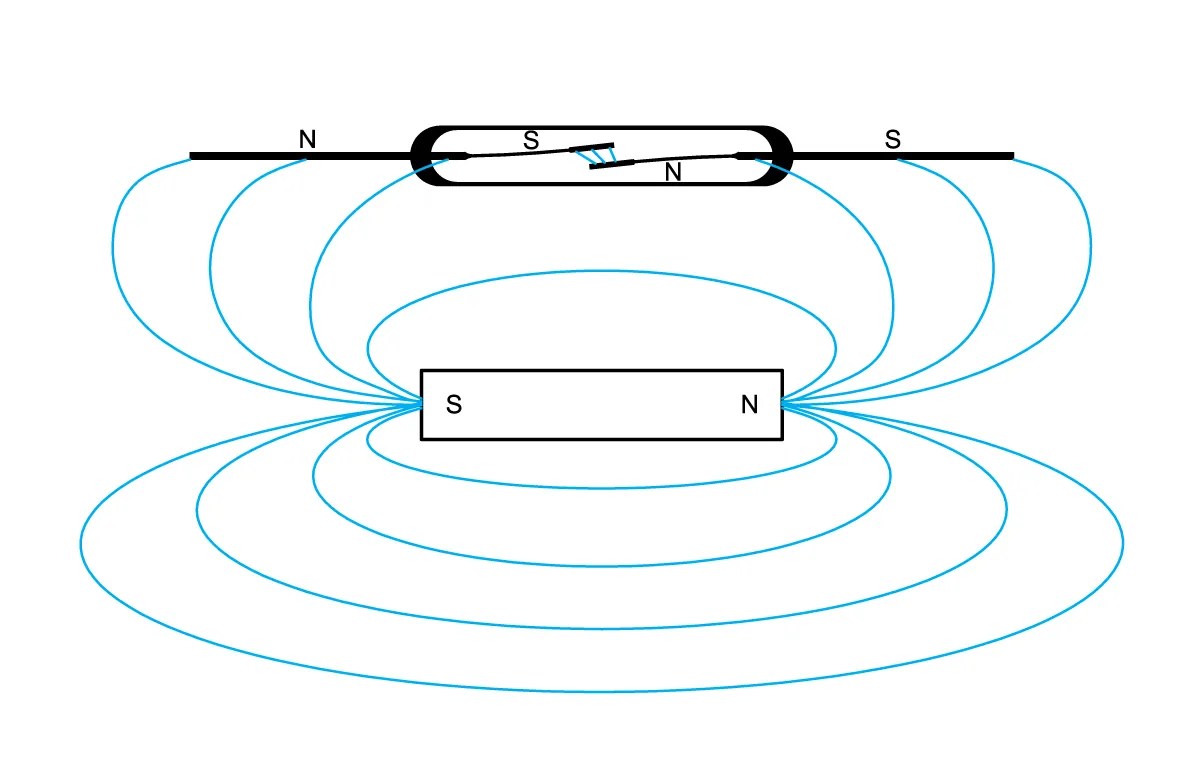

磁束線とリードスイッチの動作

磁束線は、磁石によって生じる目に見えないエネルギーの力で、スイッチ接点を開閉させるように作用します。磁石が動作（プルイン）線を越えると接点は閉じます。磁石がプルイン境界内にある限り、接点は閉状態を保持します。同様に、磁石が復帰（ドロップアウト）線を越えると接点は開きます。

磁石の位置と動きによるリードスイッチ制御

リードスイッチに対して垂直に配置した磁石

磁石の相互作用は、いくつかの異なる形でリードスイッチ接点に影響します。1つ目は、磁石をリードスイッチに対して垂直に配置する方法です。次に、磁束線を通過するように磁石を下方向へ動かし、さらに上方向へ戻します。その結果、接点はいったん開き、その後再び閉じます。

リードスイッチに対して平行に配置した磁石

次の方法は、磁石をリードスイッチと平行にして、平行となっている位置関係に応じて上下、または左右に動かす方法です。つまり、スイッチと平行な状態で磁石を上下に動かすと、接点が開閉します。同様に、スイッチの左右いずれかの側で磁石を左右に動かしても、接点は開閉します。

磁石の回転運動（90度回転）

磁石の働きの最後の方法は、磁石を90度回転させ、リードスイッチのセンターローブ中心に合わせることです。多くのアプリケーションではこの方法を用いて機構の回転数をカウントし、その回転を特定の機能に変換します。

磁石を用いたリードスイッチの動作

リードセンサは、リードスイッチと磁石を用いてON/OFF機能を制御します。リードセンサの用途例は、制御回路、コーヒーポットにおける液面監視・検知から自動車部品まで多岐にわたります。磁石がなければリードスイッチは動作せず、また取り付け先となる可動機構がなければ磁石はリードスイッチの作用範囲を通過しません。磁束が感度ローブ配列と相互作用することでスイッチング機能が生じます。

まとめ

磁石の相互作用がリードスイッチの動作にどのように影響するかを理解することは、高精度で信頼性の高いセンシングソリューション設計に不可欠です。磁石の強さ、配置、動きはいずれも、接点挙動と長期的な性能に直接影響します。

家電や自動車システムから産業オートメーションまで、産業分野全体でリードスイッチセンサ用途が拡大するにつれ、適切な磁石の選定と配置の重要性はますます高まっています。

Standex Detectチームは、数十年にわたるリードスイッチおよびセンサの知見を活かし、エンジニアが性能と信頼性の両面で設計を最適化できるよう支援します。設計されたリードスイッチ／センサソリューションの詳細は、チームまでお問い合わせください。
