PMシリーズマグネット

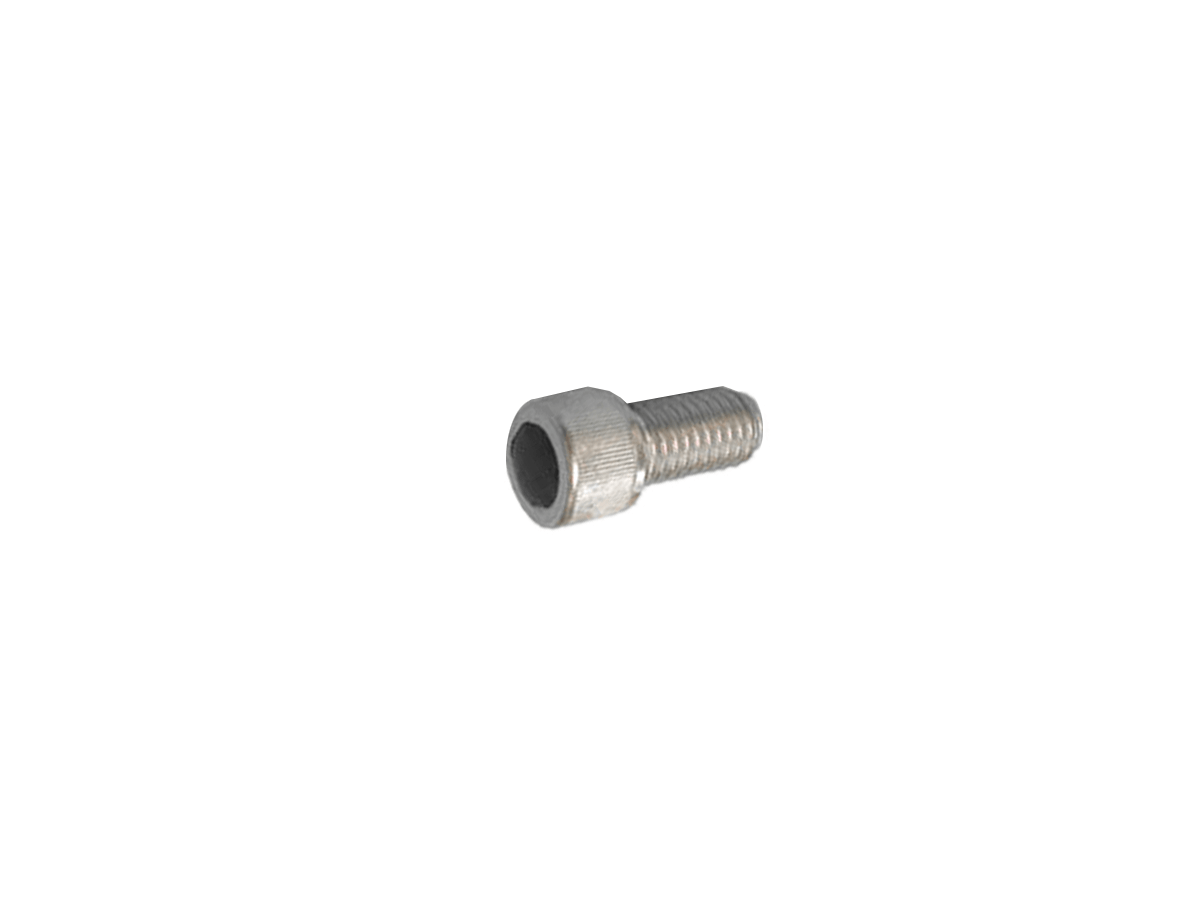

PMシリーズ磁石は、高強度ネオジム磁石をステンレス製ソケットキャップスクリュー内に確実に内蔵した構造で、近接検知および磁気トリガ用途に適した堅牢かつコンパクトなソリューションです。N極タイプとS極タイプの両方を用意しており、極性指定の検知要件に対して柔軟に対応します。
設計上の注意事項：

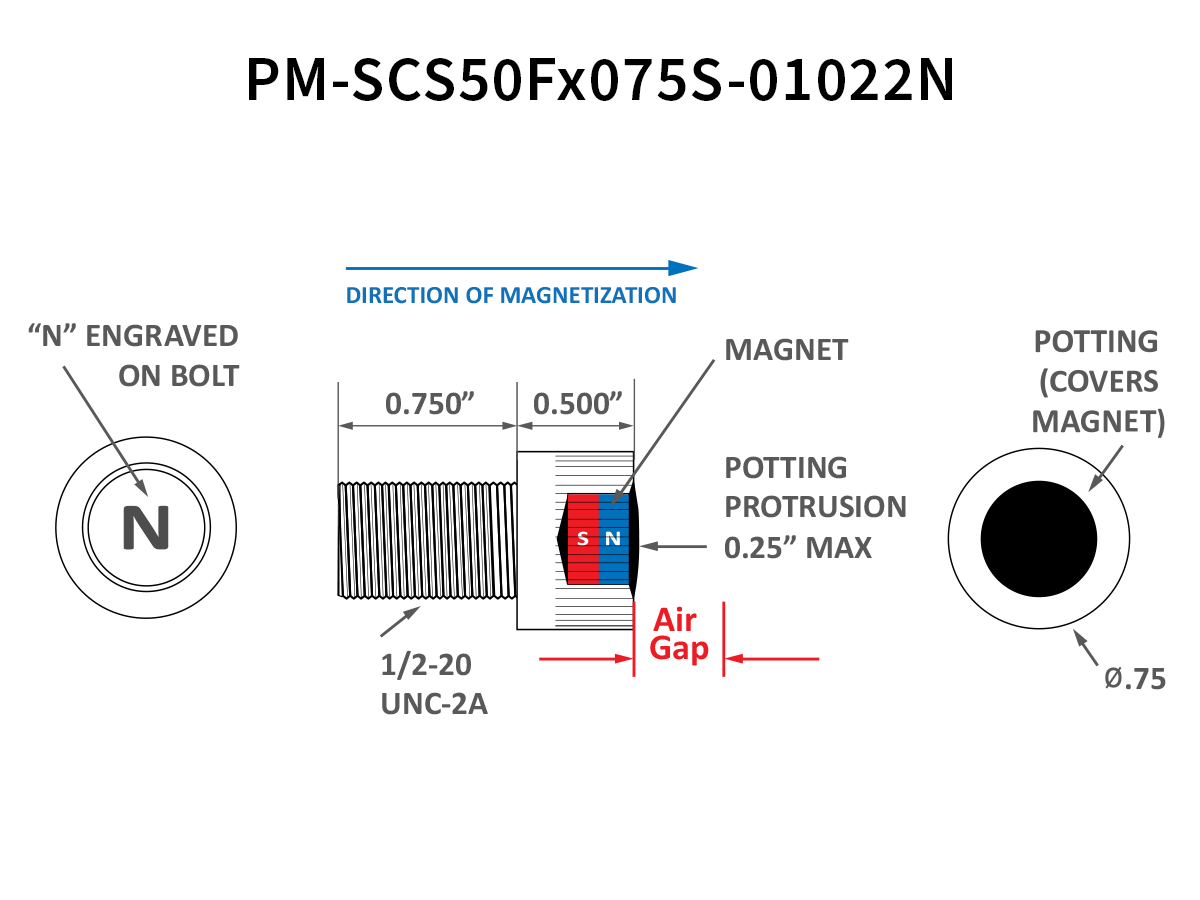

- ギャップは、センサの面から磁石のS極面までの距離です。
- S極タイプには「S」、N極タイプには「N」の明瞭な刻印があり、取り付け時に素早く目視識別できます。
- ギャップは計算値であり、部品ごとにわずかにばらつきます。
- 取り付け時は非磁性の取り付け金具を使用してください。
- 動作ギャップ範囲は、センサ仕様書を参照して確認してください。
- 磁石近傍に鉄系金属が存在すると、センサ位置での磁界強度に影響します。
- 鋼材、磁石、または電磁界の存在により、動作ギャップ範囲が影響を受けます。
- 極性選択：センサーの向きやシステム要件に合わせて、N極またはS極バージョンを選択可能です。
- 刻印表示：S極バリアントには明瞭な「S」刻印、N極バリアントには「N」刻印を施しており、設置時に素早く目視識別できます。
- ポッティング構造：マグネットをボルトケース内に確実に埋め込み、耐久性と環境保護性能を向上させています。
- コンパクト実装：ねじ込み取り付けと内蔵磁気機能を必要とする用途に最適です。
| 材料仕様（25°C） | 300-01-022 NEO 35 SH |
| 加工タイプ | 焼結 |
| BR ガウス | 11,700 最小 |
| HC エルステッド | 11,000 最小 |
| HCI エルステッド | 21,000 最小 |
| BH Max MGOE | 35 代表値 |
| BR 温度係数（%/°C） | -0.10 代表値 |
| リコイル透磁率（UREC） | 0.19% 代表値 |
| TC キュリー温度（°C） | 310 代表値 |
| 最大動作温度（°C） | 150 代表値 |
| めっき、NI（ミル） | 0.6 代表値 |
- 産業用オートメーション: 位置検出および磁気アクチュエーションのため、各種機械に使用されます。
- セキュリティシステム:入退室管理および警報システムにおける磁気トリガに対応します。
- 医療機器:無菌環境での非接触センシング用途に適しています。
- 車載システム:近接検出のため、車両部品に組み込まれます。
- ロボティクス:モーション制御向けに、高精度な磁気基準点を提供します。
- カスタムアセンブリ:機械用ファスナーに磁石を組み込む必要があるOEMに最適です。
