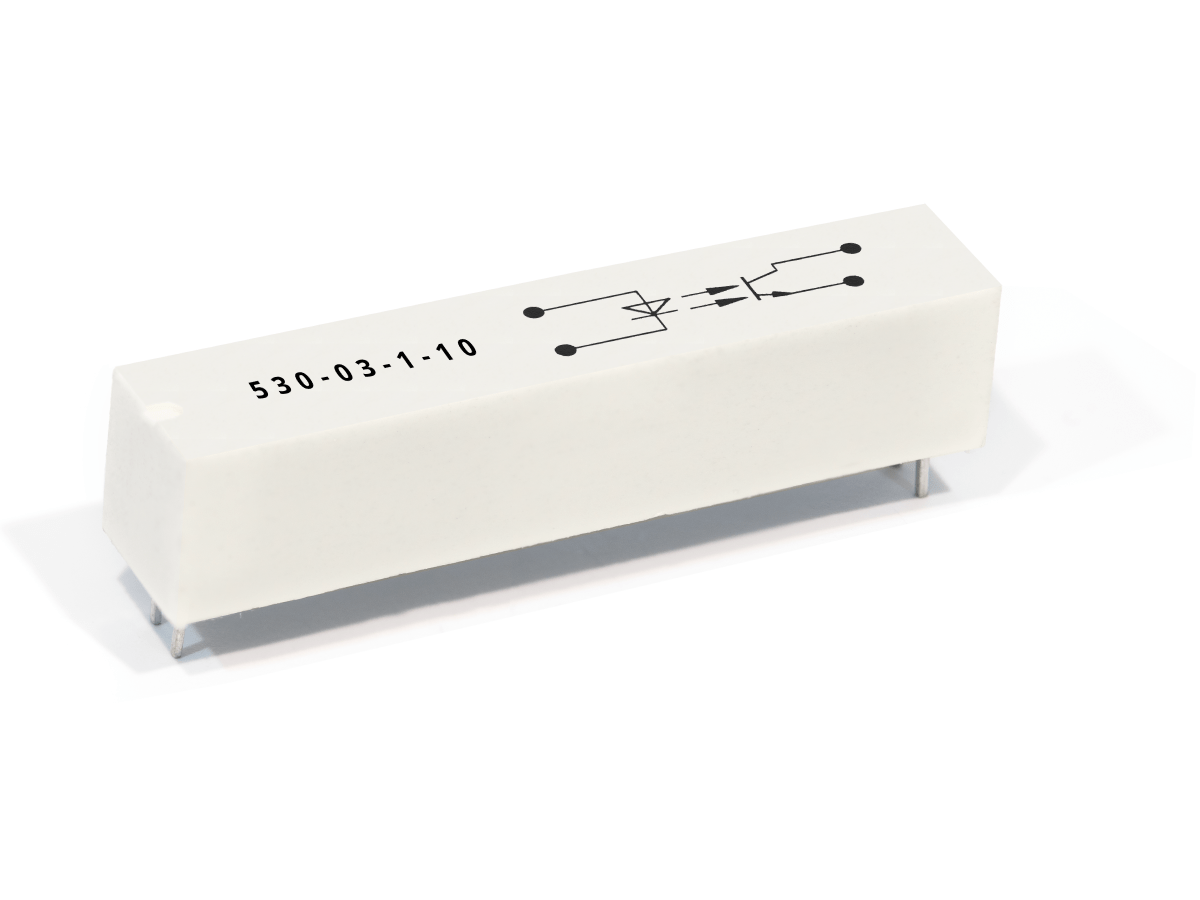

530-03シリーズ オプトカプラ
530-03シリーズオプトカプラは、本質安全防爆および高信頼性回路におけるガルバニ分離用に設計された高電圧ソリッドステート絶縁デバイスです。最大20,000 VDCの絶縁定格と最大10¹²Ωの絶縁抵抗により、これらのオプトカプラは、可燃性ガスや高い電気干渉がある環境でも、入力と出力間の安全な信号伝送を提供します。
アナログとデジタルの両方の信号伝送をサポートする530-03シリーズは、高速スイッチング時間（5.5µsオン／4.2µsオフ）、最小限のカップリング容量、短いサイクルタイムのためのフォトダイオード出力を特長としています。非機械的な設計により、動作寿命が長く、磁界に対する耐性があります。沿面距離およびエアパス距離は34mmで、このシリーズは危険な環境に対する厳しい安全規格に適合しています。
これらのオプトカプラは、高い絶縁性、高速応答、過酷な条件下での信頼性の高い性能を必要とする産業用システムでの使用に最適です。
- 入出力間最大20,000 VDCのガルバニック絶縁
- 最大10¹²Ωの高絶縁抵抗
- アナログおよびデジタル信号伝送に対応
- 高速スイッチング時間（オン5.5 µs / オフ4.2 µs）
- クリーンな信号分離のための最小限のカップリング容量
- 柔軟な制御ロジックのための信号反転機能
- 長寿命の非機械的スイッチング
- 磁界や環境干渉に影響されない
- 沿面距離とエアパス距離を34mmに拡大し、安全性を強化
- 最大50kHzのカットオフ周波数による応答性の高い信号処理
| 絶縁電圧入力/出力 最大(VDC) | 20,000 |

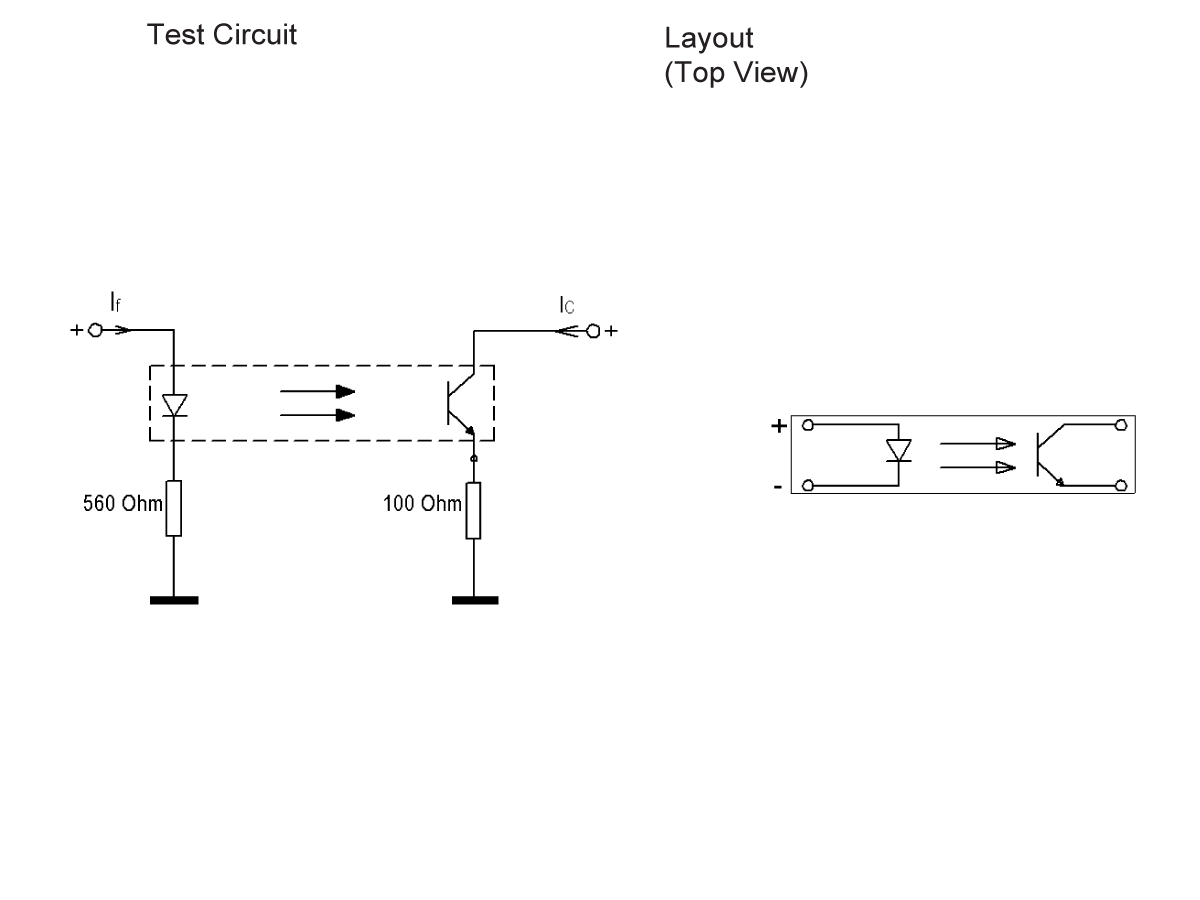

| 電流伝達比 lc/lf (lf = 10mA) Min. | 0.5 |
| カットオフ周波数 | 50kHz |
| オン/オフ時間(µsec) | 5.5 / 4.2 |
| コレクタ・エミッタ間電圧(VDC) Max. | 32 |

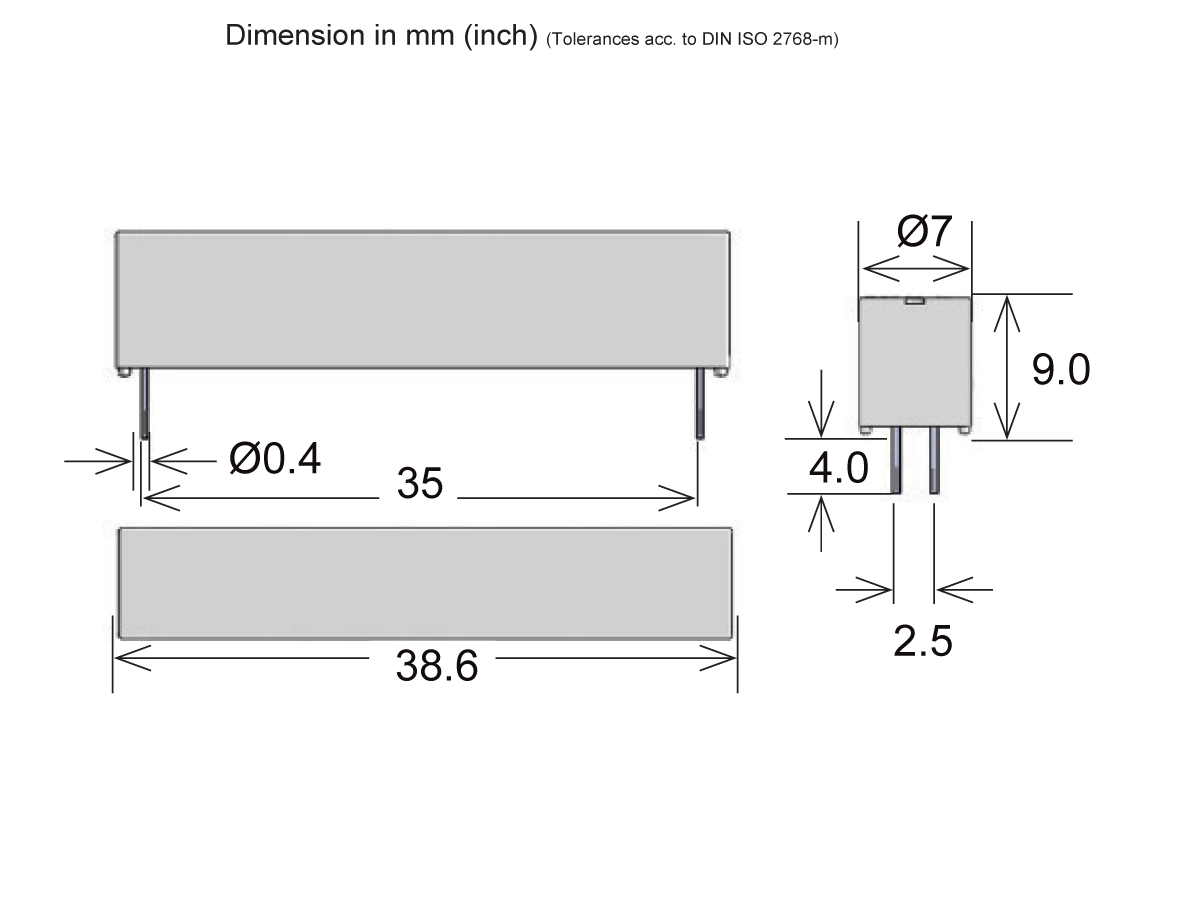

| 這い上がり距離、エアパスI/O最小（mm） | 34 |
| 周囲温度 | -40 – 85 |
- 石油・ガス: 可燃性環境における制御システムの信号絶縁
- 鉱業 爆発性雰囲気での安全なスイッチング
- 医療機器高感度デバイスのESD耐性信号分離
- テストと測定 精密機器における高速信号転送
- オートメーションシステム 産業用制御回路におけるガルバニック絶縁
- エネルギー＆電力システム再生可能エネルギーシステムと従来型エネルギーシステムにおける絶縁
- プロセス制御 危険な生産環境における安全な信号ルーティング
