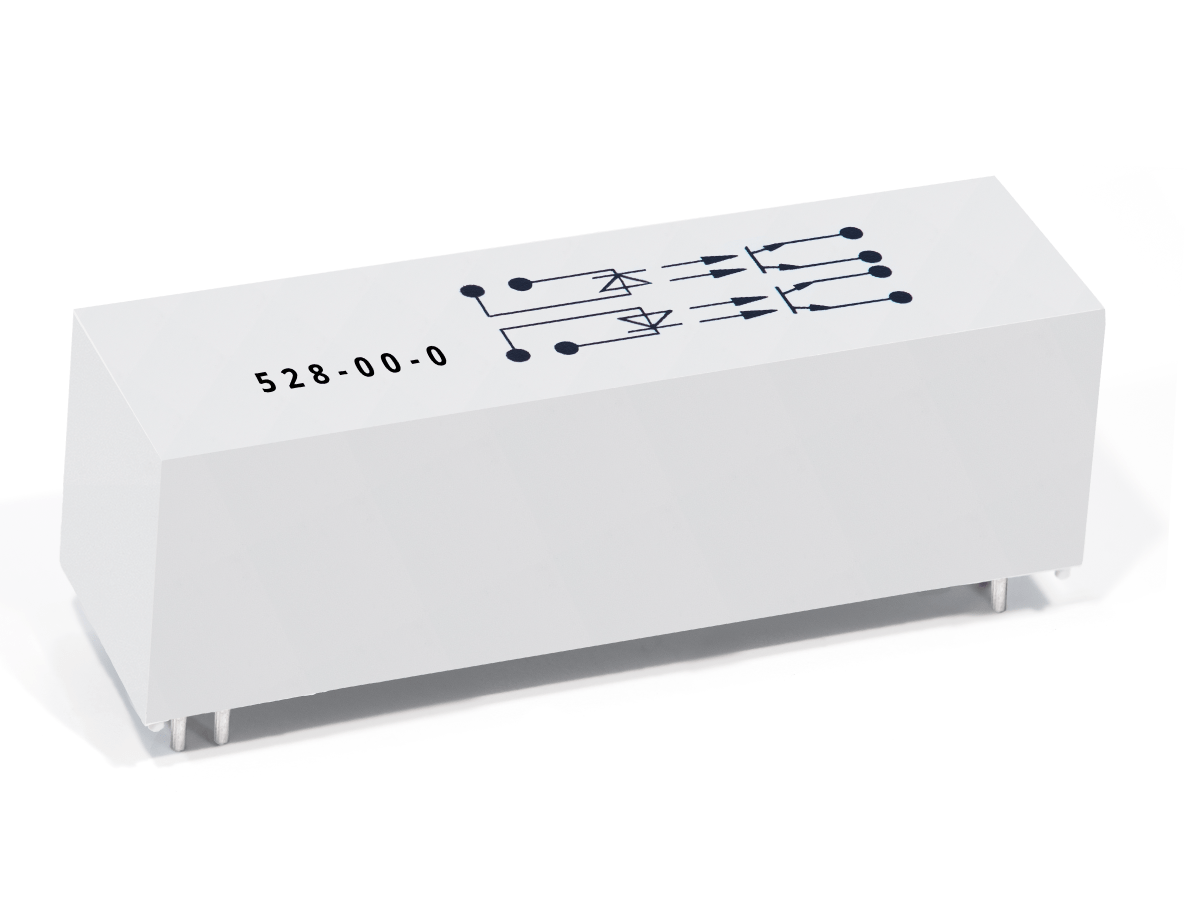

528シリーズ フォトカプラ
528 Series フォトカプラは、本質安全回路におけるガルバニック絶縁（電気的絶縁）およびその他の高信頼性用途向けに設計された、高絶縁のソリッドステートデバイスです。最小絶縁耐力 10,000 VDC、絶縁抵抗 最大 10¹² Ωにより、可燃性ガス雰囲気や電気ノイズの多い環境下でも、入力-出力間の安全で安定した信号伝送を実現します。
アナログ/デジタルの両信号伝送に対応し、528 Series は高速スイッチング時間（オン 5.5 µs / オフ 4.2 µs）、最小結合容量、短サイクル時間に適したフォトダイオード出力を特長とします。非機械式設計により長寿命と耐磁界性を確保し、沿面距離および空間距離 42 mm の拡張により厳格な安全要件に適合します。
これらのフォトカプラは、危険環境および高絶縁と信頼性の高い性能が求められる産業用システムに最適です。
- 入力-出力間のガルバニック絶縁：最大10,000 VDC
- 絶縁抵抗：最大10¹² Ω
- アナログ/デジタル信号伝送対応
- 高速スイッチング時間（オン 5.5 µs / オフ 4.2 µs）
- 低結合容量による高い信号分離性
- 信号反転機能による柔軟な制御ロジック対応
- 非機械式スイッチングによる長寿命
- 磁界および環境ノイズの影響を受けにくい設計
- 沿面距離/空間距離：42 mm（安全性向上）
- 1パッケージ内にデュアルフォトカプラ搭載による省スペース実装
| 入出力間絶縁耐圧 最小（VDC） | 10000 |
| 電流伝達率 Ic/If（If = 10mA）最小 | 0.9 |
| オン／オフ時間（µ秒） | 5.5/4.2 |
| コレクタ・エミッタ間電圧（VDC）最大 | 70 |
| 沿面距離／空間距離（入出力間）最小（mm） | 42 |
| 周囲温度（°C） | -40 to 85 |
- 石油・ガス: 可燃性環境向け制御システムにおける信号絶縁
- 鉱山操業: 爆発性雰囲気における安全なスイッチング
- 医療機器: 高感度デバイスにおけるESD耐性の信号分離
- 試験・計測: 高精度計測機器における高速信号伝送
- オートメーションシステム: 産業用制御回路におけるガルバニック絶縁
- エネルギー・電力システム: 再生可能エネルギーおよび従来型エネルギーシステムにおける絶縁
- プロセス制御: 危険な生産環境における安全な信号配線
