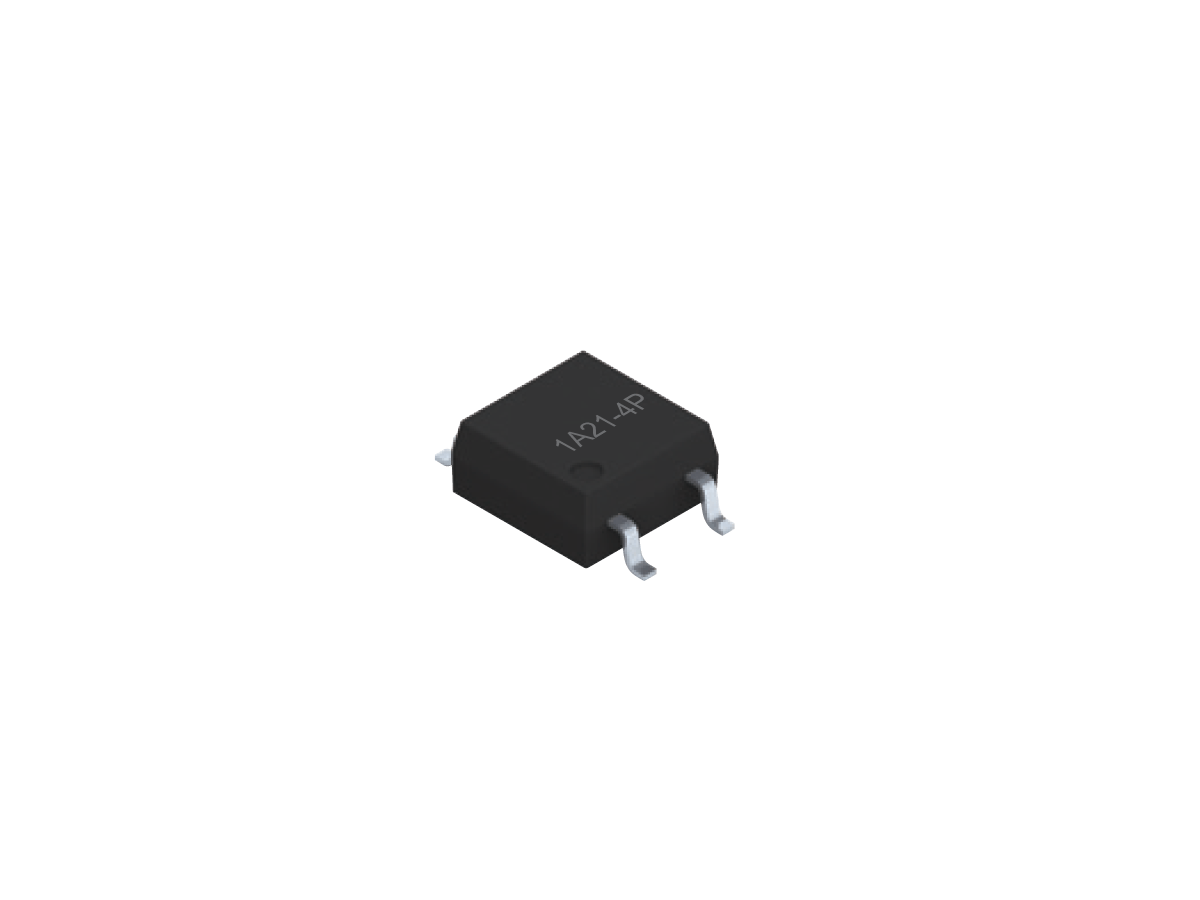

SMP-21 Photo-MOSFET リレー
SMP-21シリーズは、スペースに制約のある高性能電子システムでの信頼性の高いスイッチング用に設計されたコンパクトなソリッドステートPhoto-MOSFETリレーです。小型アウトラインパッケージ（SOP）に収納され、最大AC40VまたはピークDC、最大負荷電流250mAまでのスイッチングをサポートし、低～中電力アプリケーションに最適です。
わずか0.9Ωの標準オン抵抗、低出力容量（13pF）、最小のオフ状態リーク電流（10nA）により、SMP-21シリーズはクリーンで効率的な信号制御を保証します。そのソリッドステート設計は、コンタクトバウンスを排除し、耐久性を高め、衝撃、振動、環境汚染物質に対する耐性を提供します。
このシリーズは、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベルの負荷の両方を制御するのに適しています。高い入出力間絶縁と長い動作寿命により、要求の厳しい産業、医療、試験環境において信頼できる選択肢となります。
- 接点バウンスや機械的摩耗のないソリッドステート・スイッチング
- 低オン抵抗（typ. 0.9 Ω）で効率的なパワーハンドリング
- 高速でクリーンな信号遷移のための低出力容量（13 pF）
- 高いシグナルインテグリティのための最小限のオフステート・リーク電流（10 nA）
- 安全な回路分離のための高い入出力間絶縁
- スペースに制約のある設計に適したコンパクトなSOPパッケージ（4ピンまたは8ピン
- 耐衝撃性、耐振動性、汚れた環境への耐性
- 安定した性能のための安定したオン抵抗
- ソリッドステートで高い信頼性と長い動作寿命
| お問い合わせフォーム | 1A、2A |

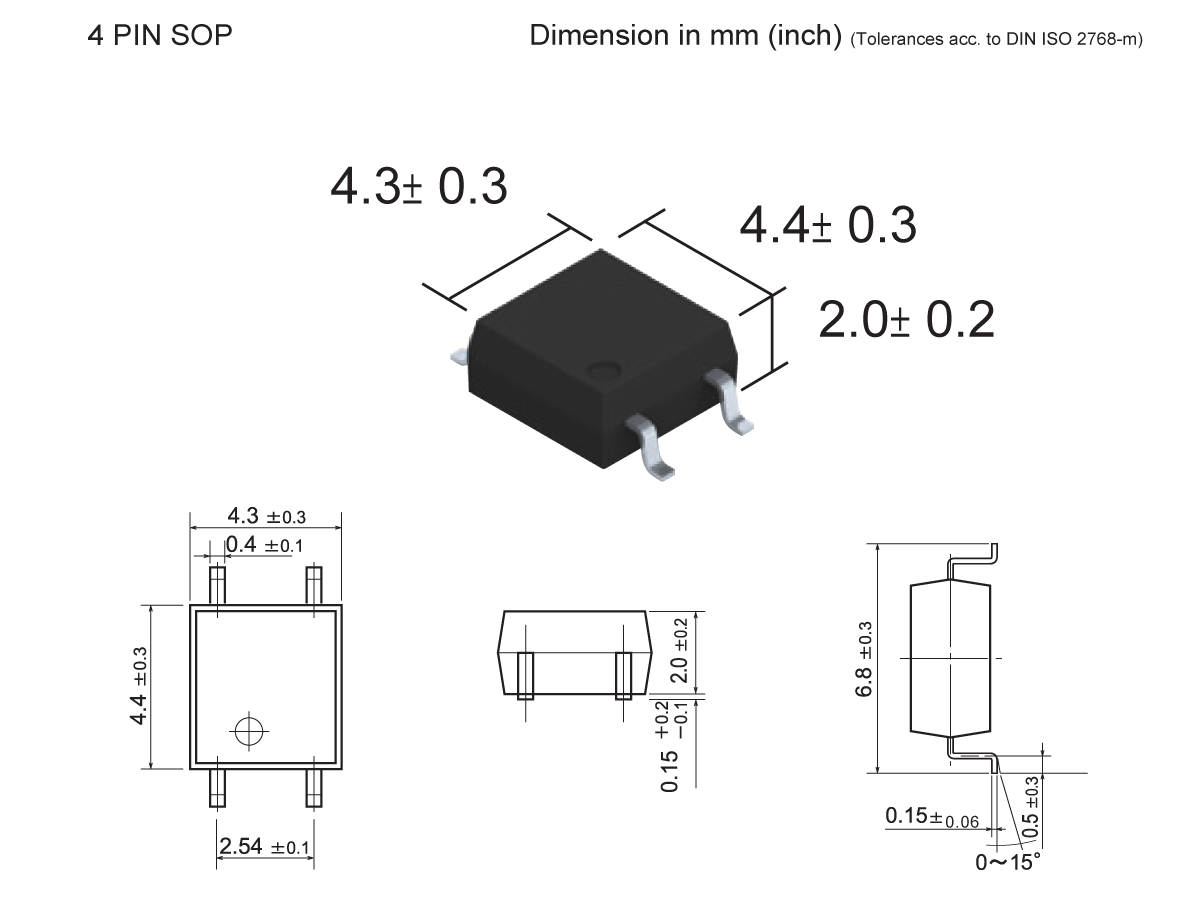

| パッケージスタイル（ピン数） | SOP（4、8） |
| 負荷電圧（V） AC/DC | 40 |
| 最大負荷電流(mA) | 250 |
| LED動作電流Typ/Max.(mA) | 0.3/3.0 |
| オン抵抗 標準/最大(Ω) | 0.9/1.25 |
| 出力キャパシタンス (pF) | 13 |
| オフ状態リーク電流 (nA) | 10 |
- 自動試験装置（ATE）： 高速で信頼性の高い信号切り替え
- 電気自動車 バッテリー管理システムの低消費電力制御
- I/Oモジュール： 産業オートメーションにおける信号ルーティングと絶縁
- 医療機器 診断装置における安全で低ノイズのスイッチング
- センシング機器：精密機器におけるクリーンな信号制御
- 電気通信 小型通信システムのリレー交換
- セキュリティシステム 入退室管理および警報における静かで信頼性の高いスイッチング
