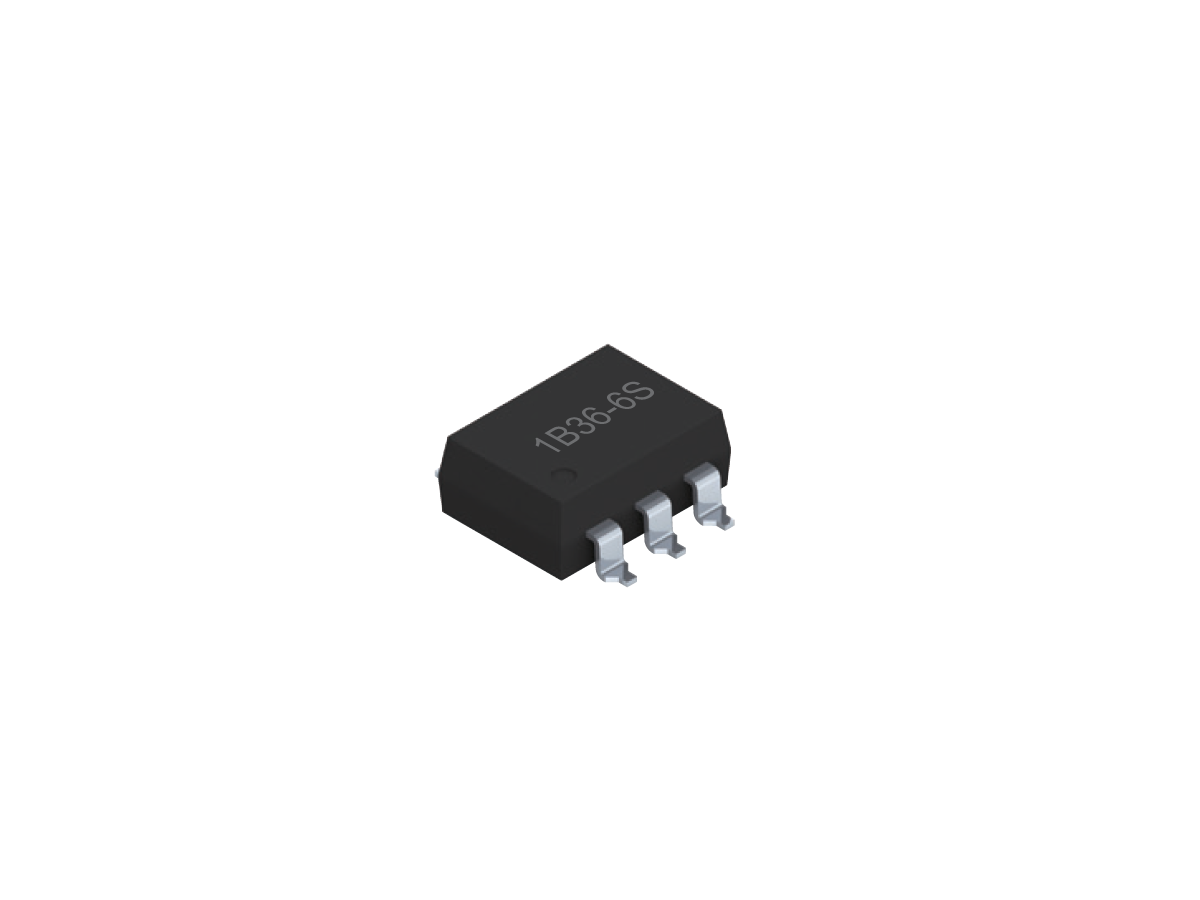

SMP-36 フォトMOSFETリレー
SMP-36シリーズはコンパクトなソリッドステートPhoto-MOSFETリレーで、スペースに制約のあるパフォーマンス重視のアプリケーションでの大電流スイッチング用に設計されています。最大AC60VまたはピークDC、最大負荷電流2.5Aをサポートし、SMDおよびDIPパッケージで提供されるため、幅広い設計に柔軟に統合できます。
わずか0.07Ωの標準オン抵抗、470pFの高出力容量、1µAの低オフ状態リーク電流により、SMP-36シリーズは効率的なパワーハンドリングと信頼性の高い信号制御を実現します。ソリッドステート設計により、接点バウンスのない高速スイッチング、衝撃や振動への耐性、環境汚染物質への耐性を保証します。
SMP-36シリーズは、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベルの負荷の両方を制御することができ、高い入出力間絶縁と長い動作寿命を提供し、産業、医療、テスト機器環境で信頼されるソリューションとなっています。
- 機械的劣化のないソリッドステート・スイッチング
- 大電流スイッチング能力（最大2.5 A）
- 効率的な電力供給のための低オン抵抗（typ.
- 堅牢な負荷制御のための高い出力容量（470 pF）
- 信号忠実度を高める最小のオフ状態リーク電流（1 µA）
- 安全な回路分離のための高い入出力間絶縁
- SMDおよびDIPパッケージ・オプションにより、多様な設計統合が可能
- 耐衝撃性、耐振動性、汚れた環境への耐性
- 安定した性能のための安定したオン抵抗
- ソリッドステート形態で高い信頼性と長い動作寿命
| お問い合わせフォーム | 1A |

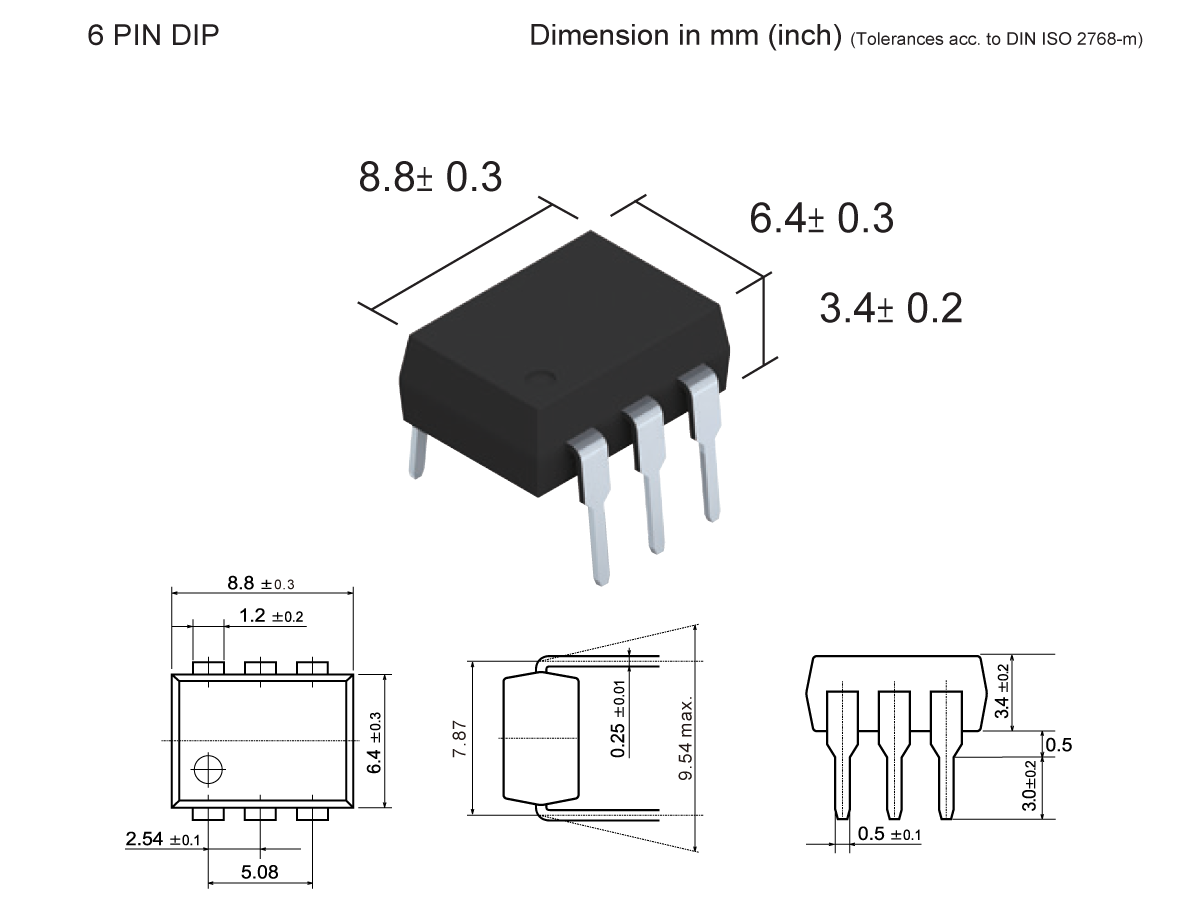

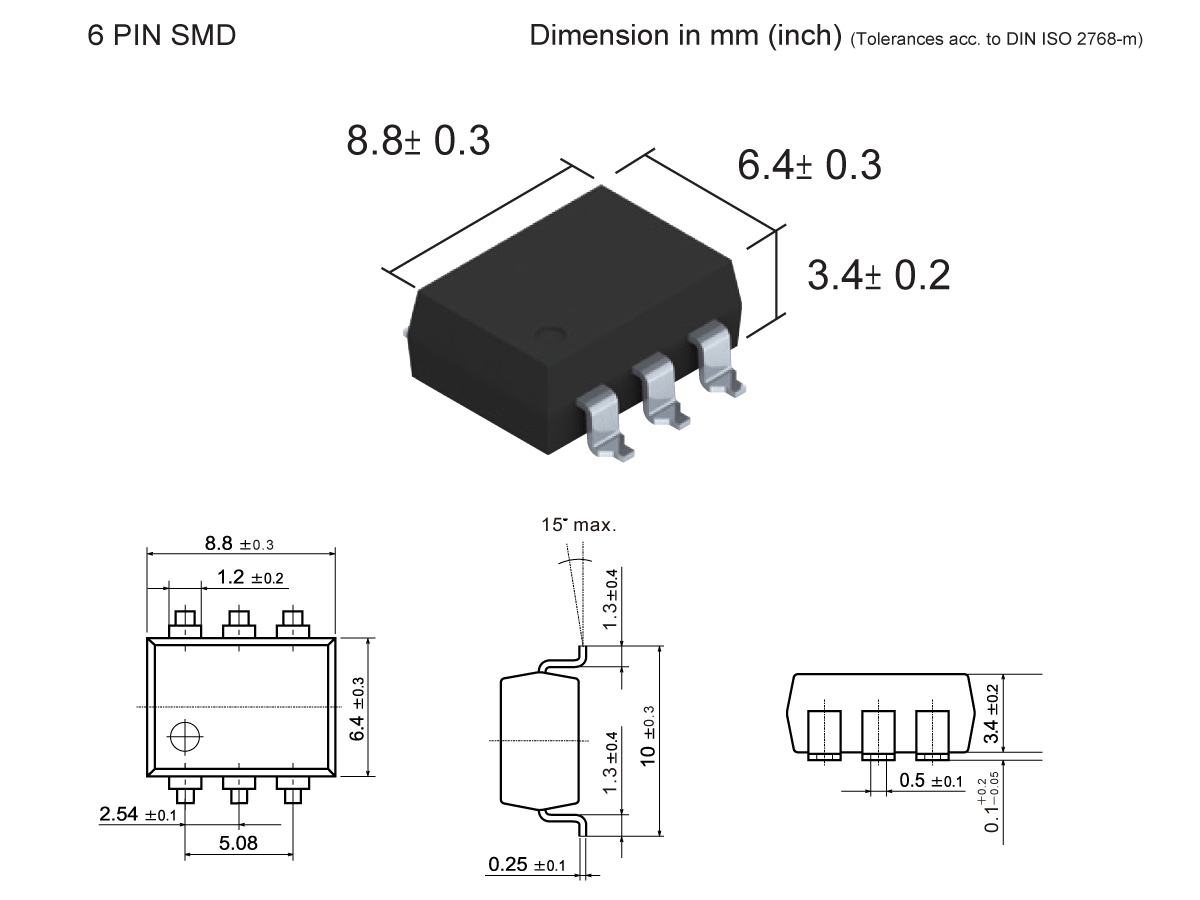

| パッケージスタイル（ピン数） | DIP6、SMD6 |
| 負荷電圧（V） AC/DC | 60 |
| 最大負荷電流(A) | 2.5 |
| LED動作電流 Typ/Max.(mA) | 1.5/3.0 |
| オン抵抗 Typ/Max.(Ω) | 0.07/0.1 |
| 出力キャパシタンス (pF) | 470 |
| オフ状態リーク電流 (μA) | 1 |
- 自動試験装置（ATE）： 高速で信頼性の高い信号切り替え
- 電気自動車 バッテリーおよび電源システムの大電流制御
- I/Oモジュール：産業オートメーションにおける信号ルーティングと絶縁
- 医療機器診断および監視装置における安全で低ノイズのスイッチング
- センシング機器 精密計装におけるクリーンな信号制御
- 電気通信 通信システムにおけるコンパクトなリレー交換
- セキュリティシステム：入退室管理および警報システムにおける静かで信頼性の高いスイッチング
