SMP-37 フォトMOSFETリレー
SMP-37シリーズは、スペースに制約のある高信頼性アプリケーションにおける中電流スイッチング用に設計された、コンパクトなソリッドステートPhoto-MOSFETリレーです。最大AC60VまたはピークDC、最大負荷電流550mAをサポートし、SOP、SMD、およびDIPパッケージで提供され、幅広い基板レイアウトと組み立て方法に対応します。
典型的なオン抵抗は0.75Ω、出力キャパシタンスは45pFと低く、オフ状態のリーク電流は最小1μAで、SMP-37シリーズは効率的な信号制御と高いシグナルインテグリティを保証します。ソリッドステート構造のため、接点バウンスがなく、耐久性が向上し、衝撃、振動、環境汚染物質に対する耐性があります。
SMP-37シリーズは、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベルの負荷の両方をスイッチングすることができ、高い入出力間絶縁と長い動作寿命を提供し、産業、医療、テスト機器環境向けの信頼性の高いソリューションとなっています。
- 機械的劣化のないソリッドステート・スイッチング
- 中電圧および電流スイッチング（最大60 V AC/DC、550 mA）
- 低オン抵抗 (typ. 0.75 Ω) による効率的なパワーハンドリング
- クリーンな信号遷移のための低出力容量（45 pF）
- 高い信号忠実度を実現する最小のオフ状態リーク電流（1 µA）
- 安全で信頼性の高い回路分離のための高い入出力間絶縁
- 柔軟な統合のためのSOP、SMD、DIPパッケージ・オプション
- 耐衝撃性、耐振動性、汚れた環境への耐性
- 長期間安定したオン抵抗で安定した性能を発揮
- ソリッドステート形態で高い信頼性と長い動作寿命
| お問い合わせフォーム | 1A、2A |

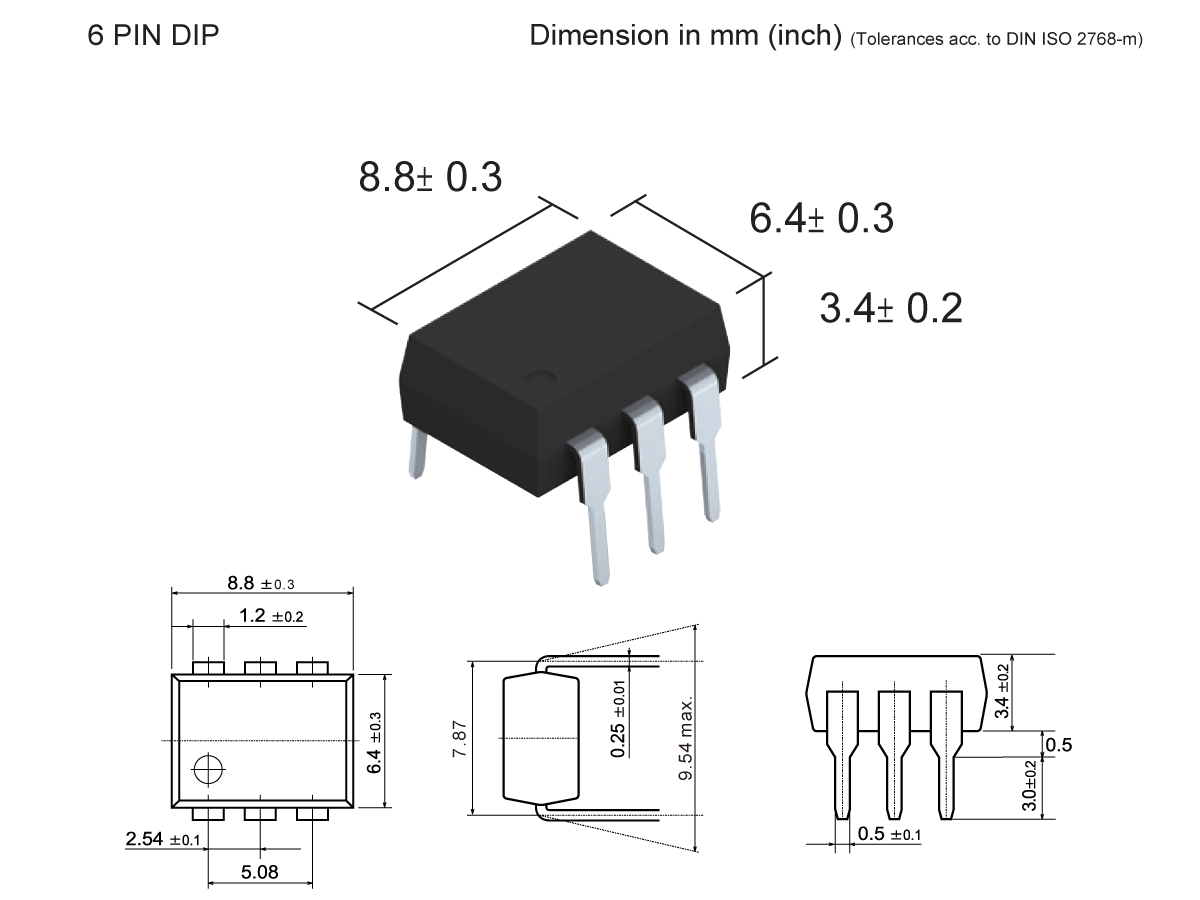

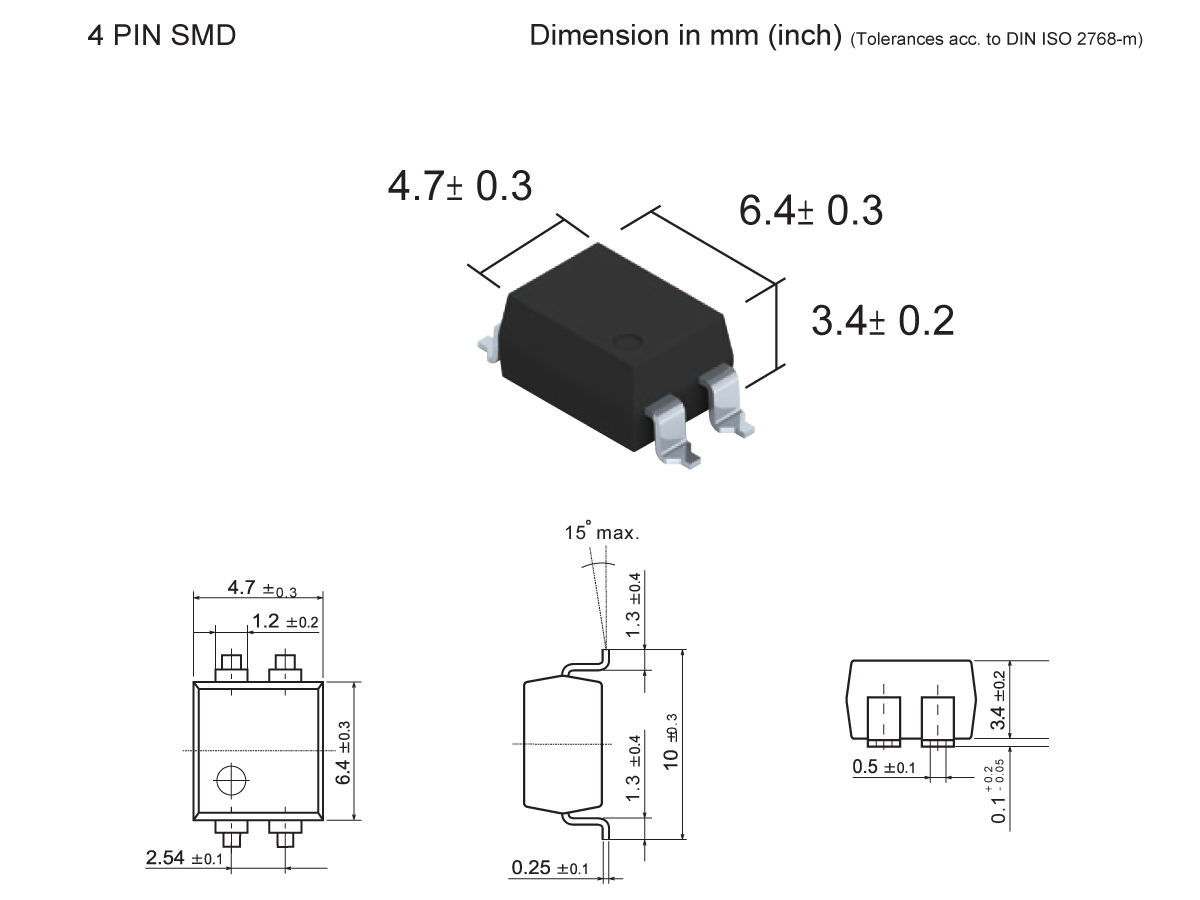

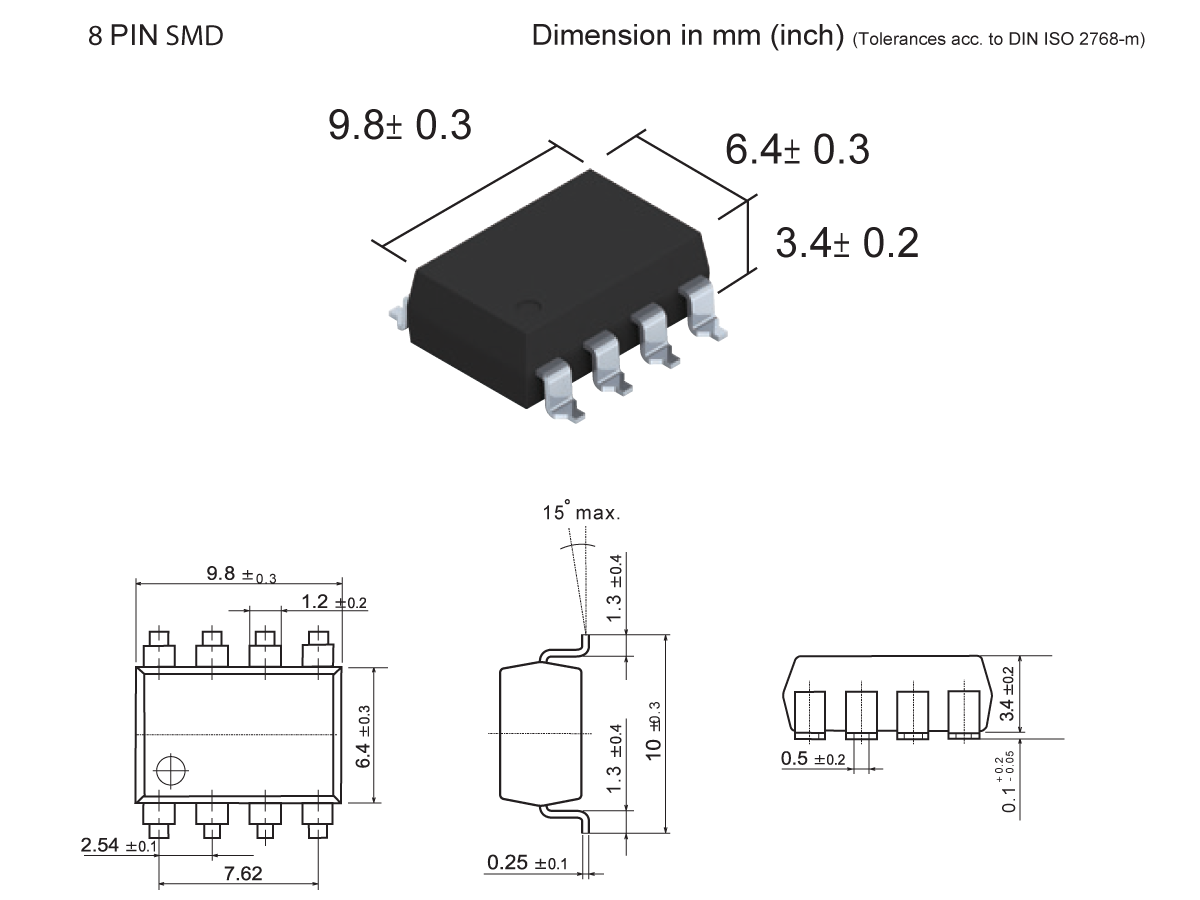

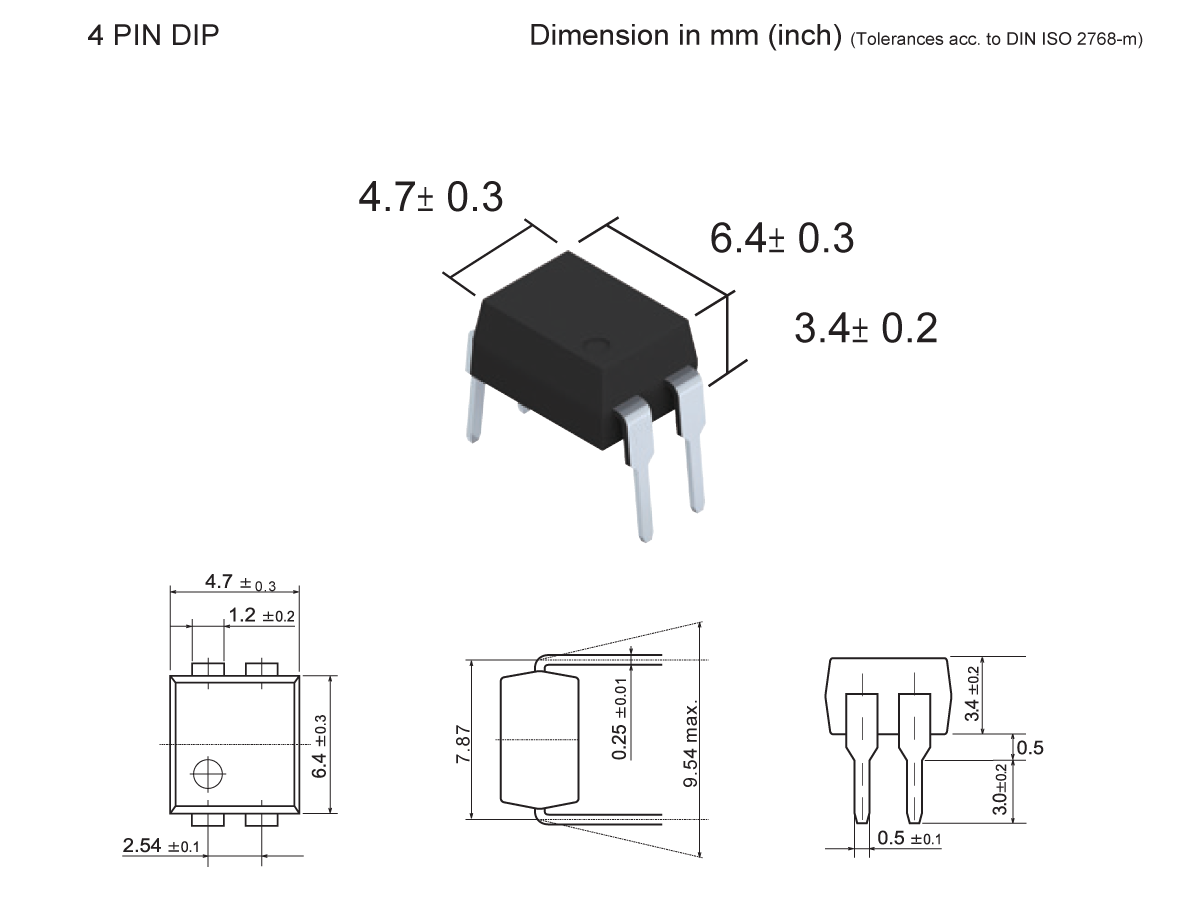

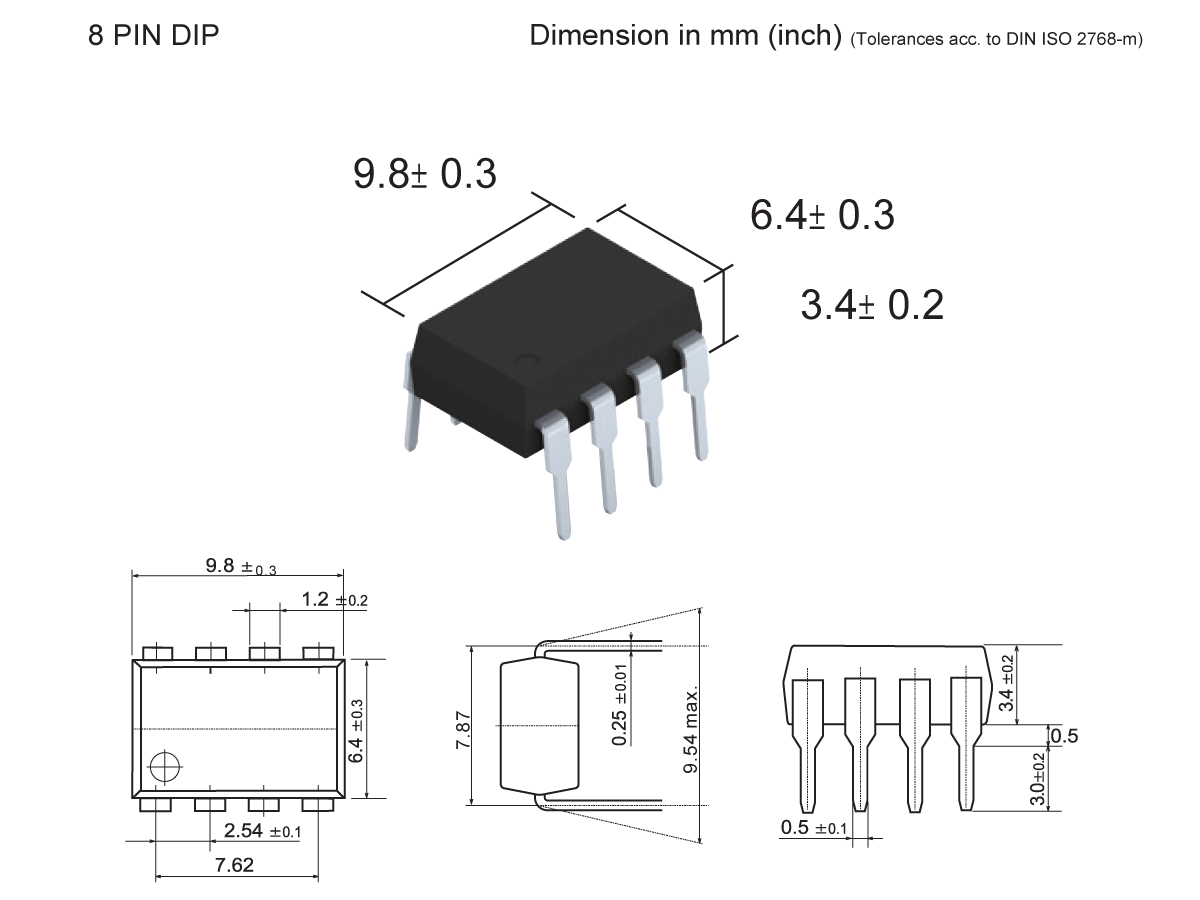

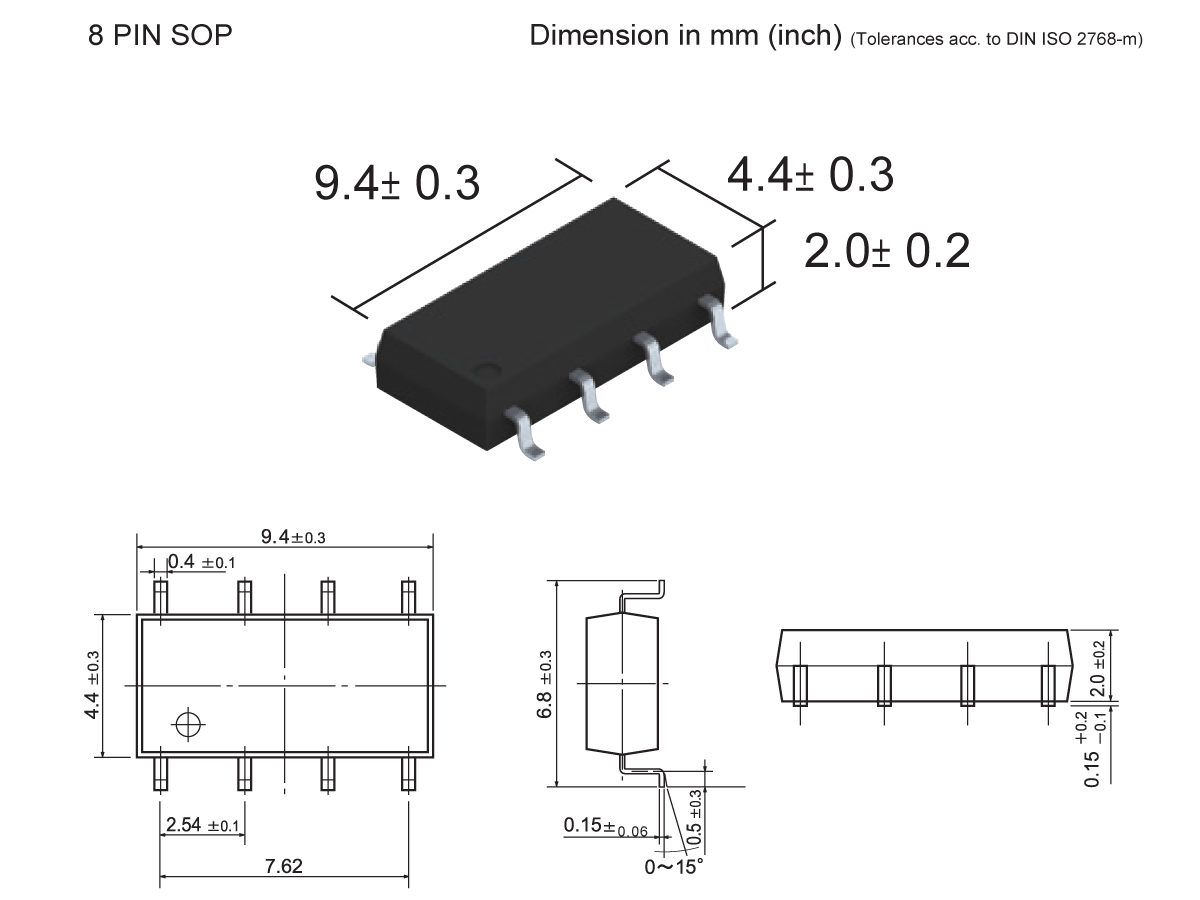

| パッケージスタイル（ピン数） | DIP（4、6、8）、SMD（4、6、8）、SOP（4、8） |
| 負荷電圧 (V) AC/DC | 60 |
| 負荷電流 Max.(mA) | 550 |
| LED動作電流Typ/Max.(mA) | 0.9/3.0 |
| オン抵抗 Typ/Max.(Ω) | 0.75/1.6 |
| 出力キャパシタンス (pF) | 45 |
| オフ状態リーク電流 (μA) | 1 |
- 自動試験装置（ATE）：高速で信頼性の高い信号切り替え
- 電気自動車バッテリーおよび電源システムの中電流制御
- I/Oモジュール：産業オートメーションにおける信号ルーティングと絶縁
- 医療機器診断およびモニタリング機器における安全で低ノイズのスイッチング
- センシング機器 精密計装におけるクリーンな信号制御
- 電気通信 通信システムにおけるコンパクトなリレー交換
- セキュリティシステム： 入退室管理および警報システムにおける静かで信頼性の高いスイッチング
