SMP-47 フォトMOSFETリレー
SMP-47シリーズは、コンパクトで高性能な電子システム向けに設計された、大電流のソリッドステートPhoto-MOSFETリレーです。SOP、SMD、およびDIPパッケージで入手可能で、最大AC80VまたはピークDCのスイッチングと最大1.5Aの負荷電流をサポートし、ピーク能力は最大3Aで、高速で信頼性の高いスイッチングを必要とする中電力アプリケーションに最適です。
典型的なオン抵抗は0.12Ω、出力キャパシタンスは220pF、オフ状態のリーク電流は最小1μAで、SMP-47シリーズは効率的な信号制御と高い整合性を保証します。ソリッドステート設計により、接点バウンスや機械的摩耗がなく、衝撃、振動、環境汚染物質に対する優れた耐性を提供します。
このシリーズは、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベル負荷の両方のスイッチングに最適化されています。高い入出力間絶縁と長い動作寿命により、産業、車載、医療、テスト環境向けの信頼性の高いソリューションとなっています。
- 接点バウンスや機械的劣化のないソリッドステート・スイッチング
- 大電流スイッチング能力（連続最大1.5 A、ピーク最大3 A）
- 低オン抵抗（typ. 0.12 Ω）による効率的なパワーハンドリング
- クリーンな信号遷移のための中程度の出力容量（220 pF）
- 信号忠実度を高める最小のオフ状態リーク電流（1 µA）
- 安全な回路分離のための高い入出力間絶縁
- SOP、SMD、DIPパッケージで提供され、柔軟な統合が可能
- 耐衝撃性、耐振動性、汚れた環境への耐性
- 長期間安定したオン抵抗で安定した性能を発揮
- ソリッドステートで高い信頼性と長い動作寿命
| お問い合わせフォーム | 1A、2A |

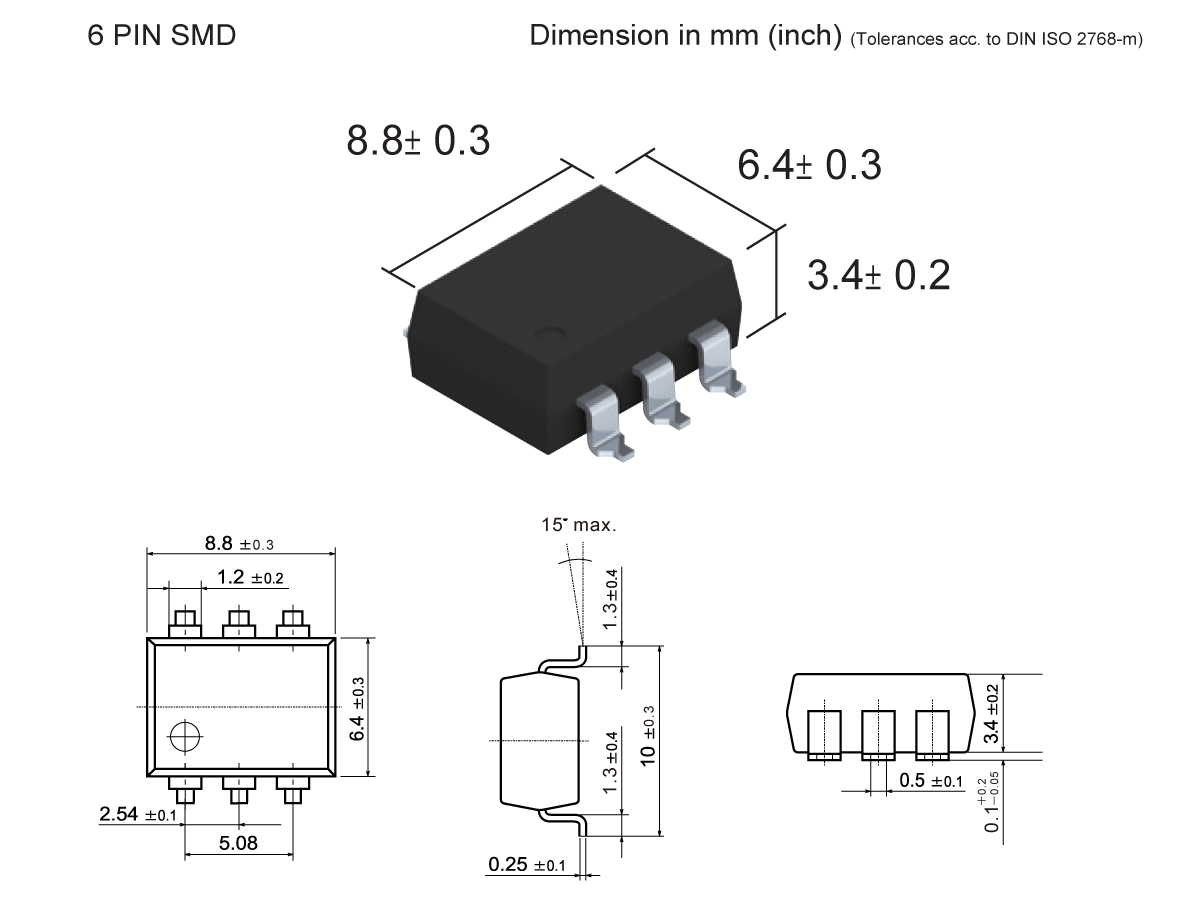

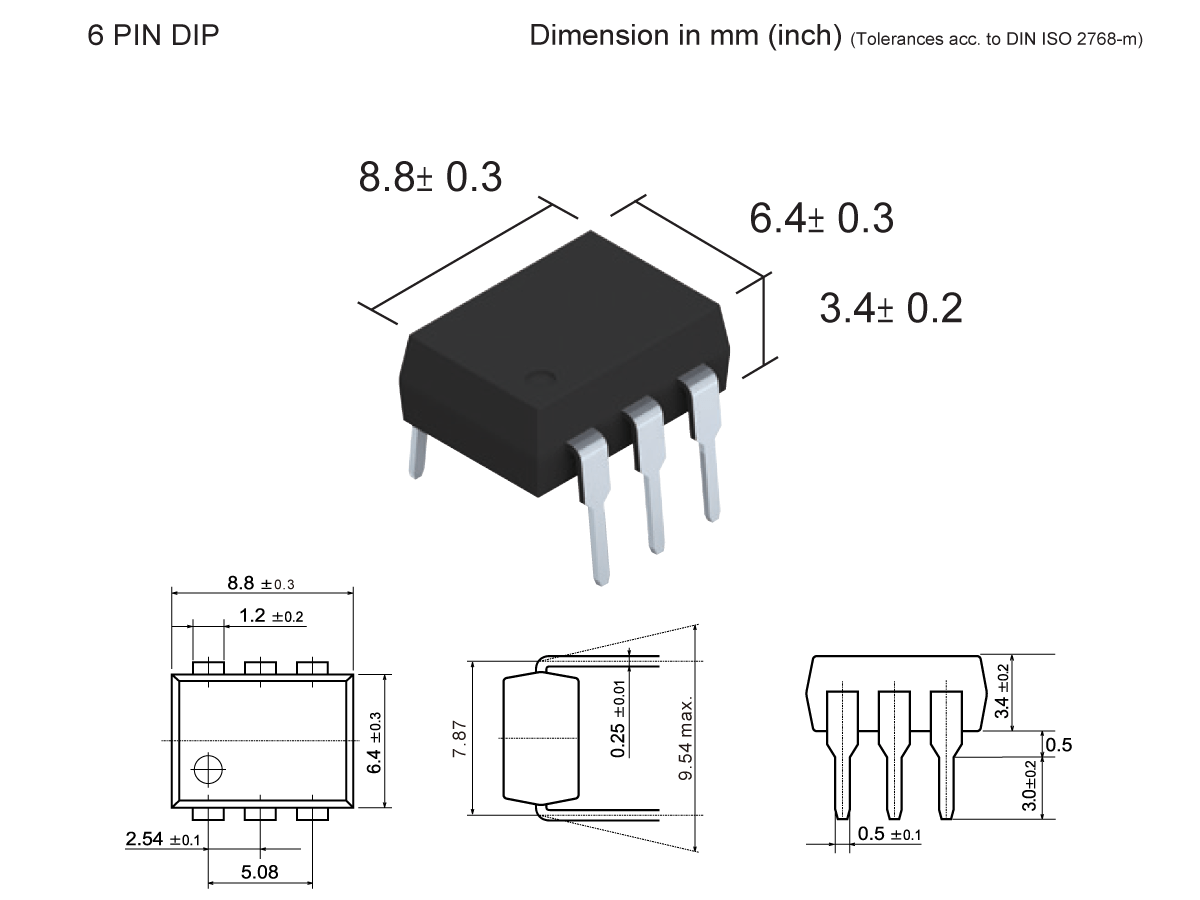

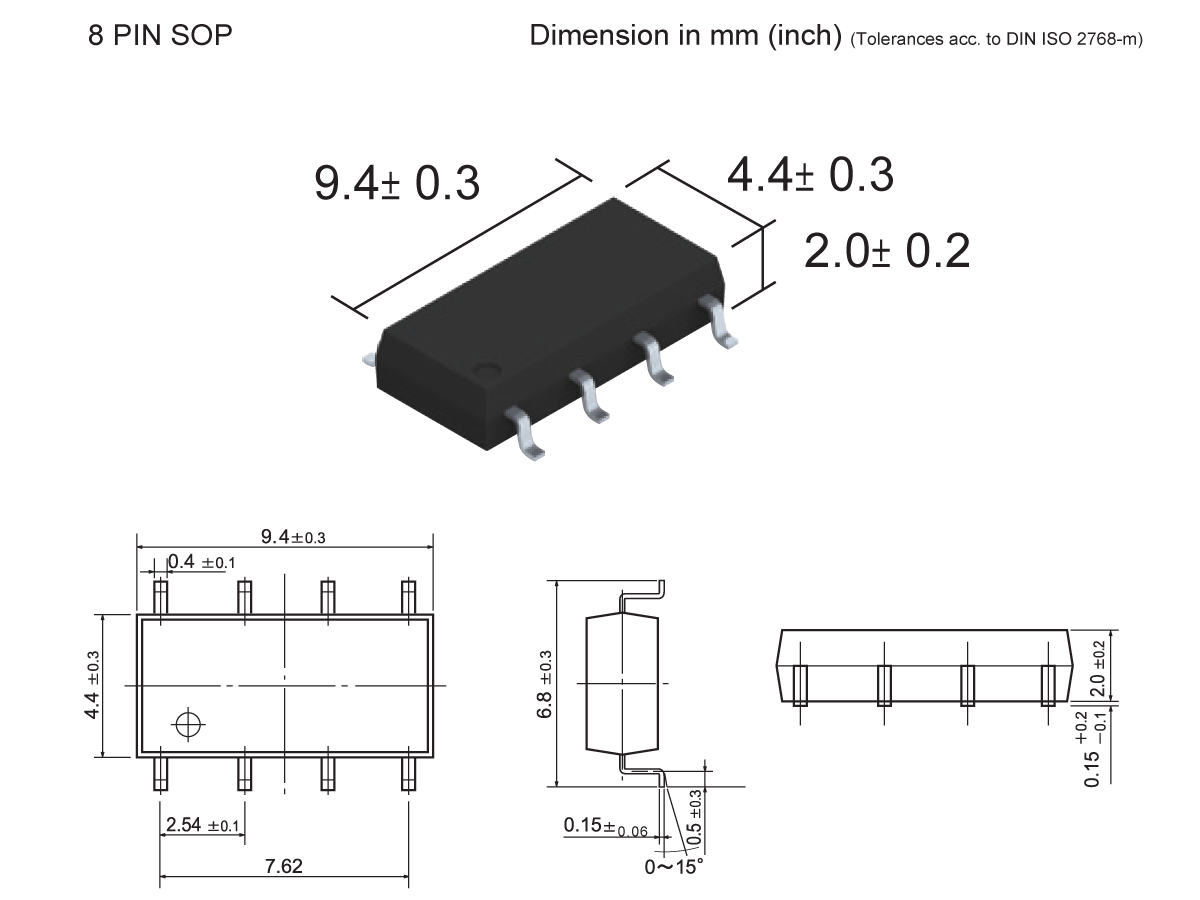

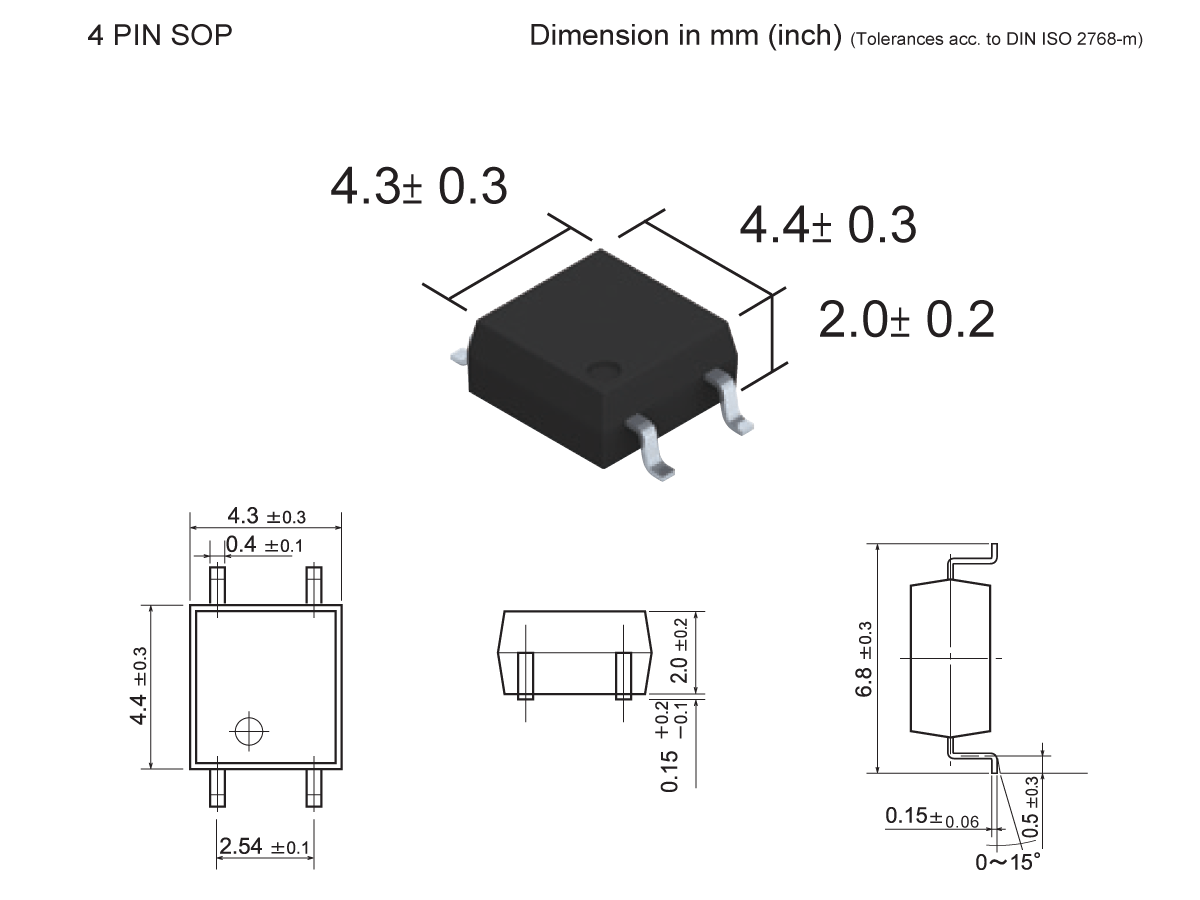

| パッケージスタイル（ピン数） | DIP（4、6、8）、SMD（4、6、8）、SOP（4、8） |
| 負荷電圧 (V) AC/DC | 80 |
| 負荷電流 Max.(A) | 1.5 |
| LED動作電流 Typ/Max.(mA) | 0.5/3.0 |
| オン抵抗 Typ/Max.(Ω) | 0.12/0.16 |
| 出力キャパシタンス (pF) | 220 |
| オフ状態リーク電流 (μA) | 1 |
自動試験装置（ATE）：精密試験用大電流スイッチング
電気自動車 バッテリーおよび駆動システムの電力制御
I/Oモジュール 産業オートメーションにおける信号ルーティングと絶縁
医療機器 診断および監視装置における安全で低ノイズのスイッチング
センシング機器 精密計装におけるクリーンな信号制御
電気通信 通信システムにおけるコンパクトなリレー交換
セキュリティシステム：入退室管理および警報システムにおける静かで信頼性の高いスイッチング
太陽電池管理：再生可能エネルギーシステムにおける効率的なスイッチング
自動車用（AEC-Q101）：過酷な自動車環境に対応
