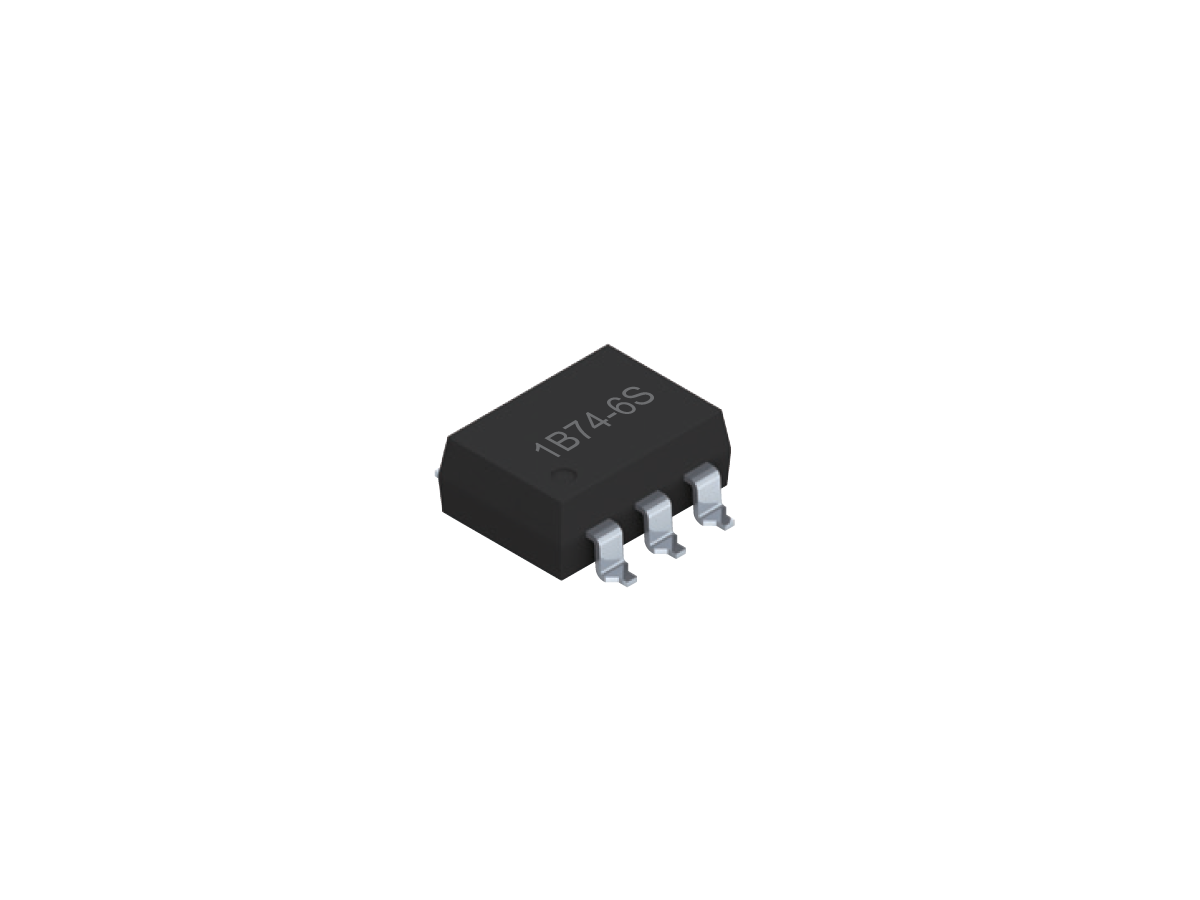

SMP-74 フォトMOSFETリレー

SMP-74シリーズは、コンパクトで高性能な電子システム向けに設計された汎用ソリッドステートPhoto-MOSFETリレーです。フォームB（ノーマルクローズ）接点構成を特長とし、最大AC400VまたはピークDC、最大負荷電流90mAまでのスイッチングをサポートし、高い絶縁性と信頼性を必要とする中電力アプリケーションに最適です。

典型的なオン抵抗は28Ω、出力キャパシタンスは1.3pFと超低レベルで、オフ状態のリーク電流は1μAと最小限のため、SMP-74シリーズはクリーンな信号遷移と高いシグナルインテグリティを保証します。ソリッドステート設計により、コンタクトバウンスや機械的摩耗がなく、衝撃、振動、環境汚染物質に対する優れた耐性を提供します。

SMP-74シリーズは、SOP、SMD、およびDIPパッケージで提供され、複数のピン構成（4、6、または8ピン）を備え、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベルの負荷の両方を切り替えるために最適化されています。高い入出力間絶縁と長い動作寿命により、産業、医療、テスト環境向けの信頼性の高いソリューションとなっています。

• 接点バウンスや機械的劣化のないソリッドステート・スイッチング
• フェイルセーフ設計のためのフォームB（ノーマルクローズ）構成
• 高電圧スイッチング能力（最大400 V AC/DC）
• クリーンな信号遷移のための超低出力キャパシタンス（1.3 pF）
• 信号忠実度を高める最小のオフ状態リーク電流（1 µA）
• 安全な回路分離のための高い入出力間絶縁

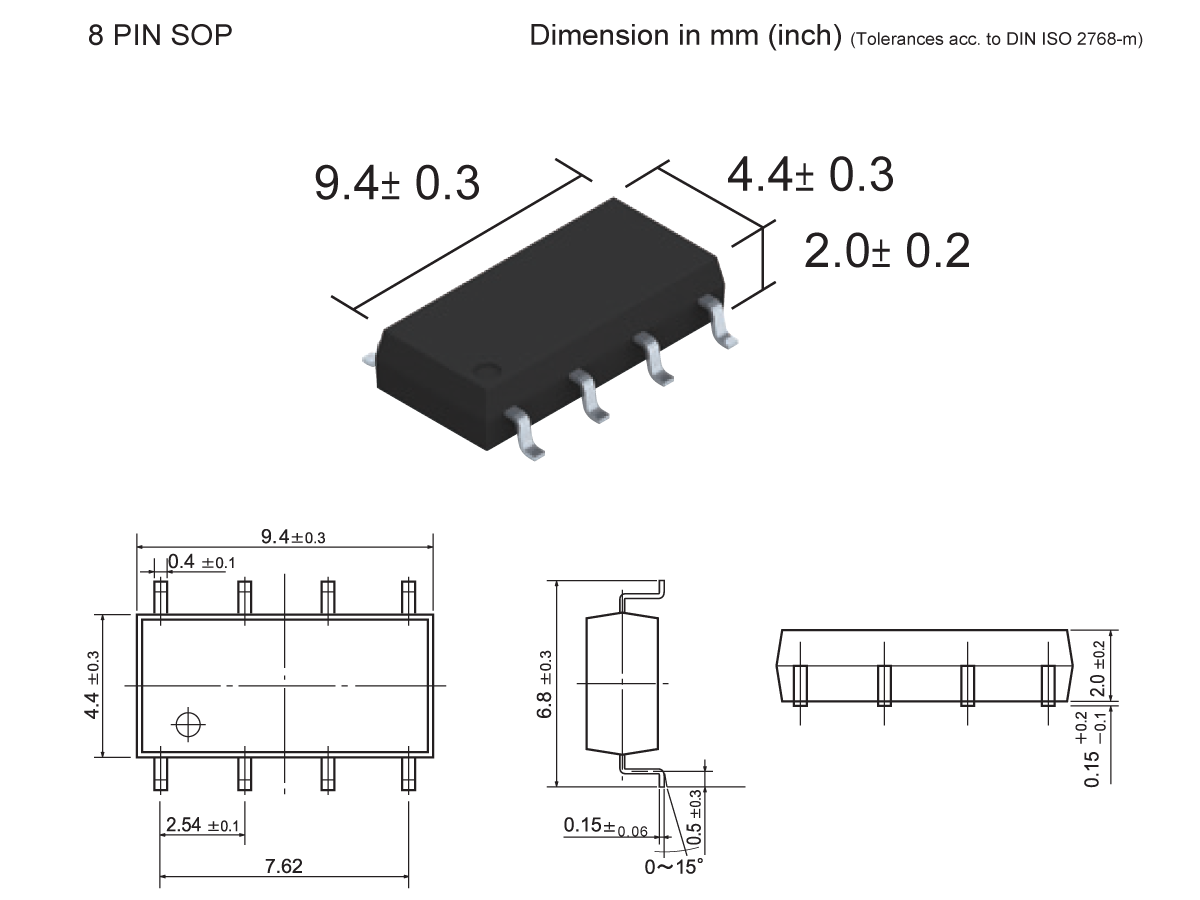

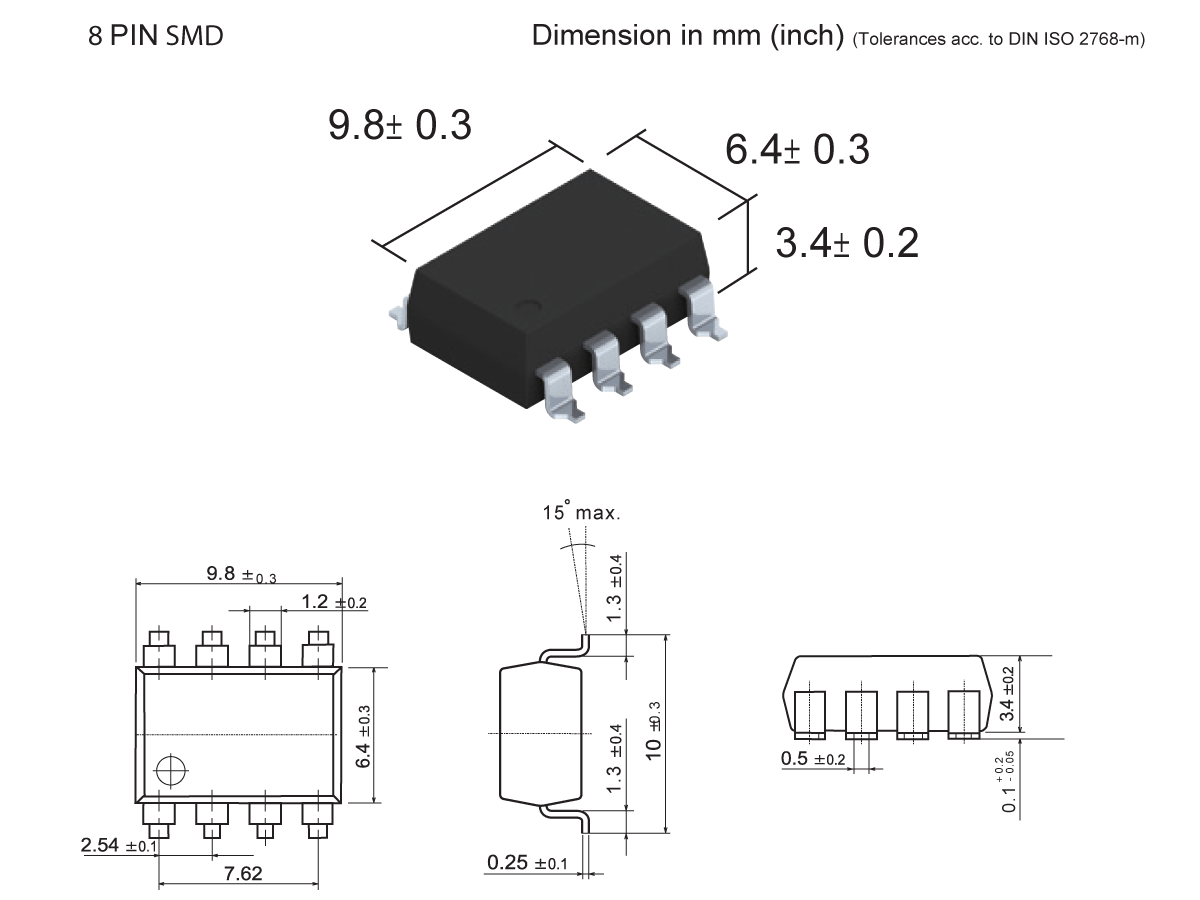

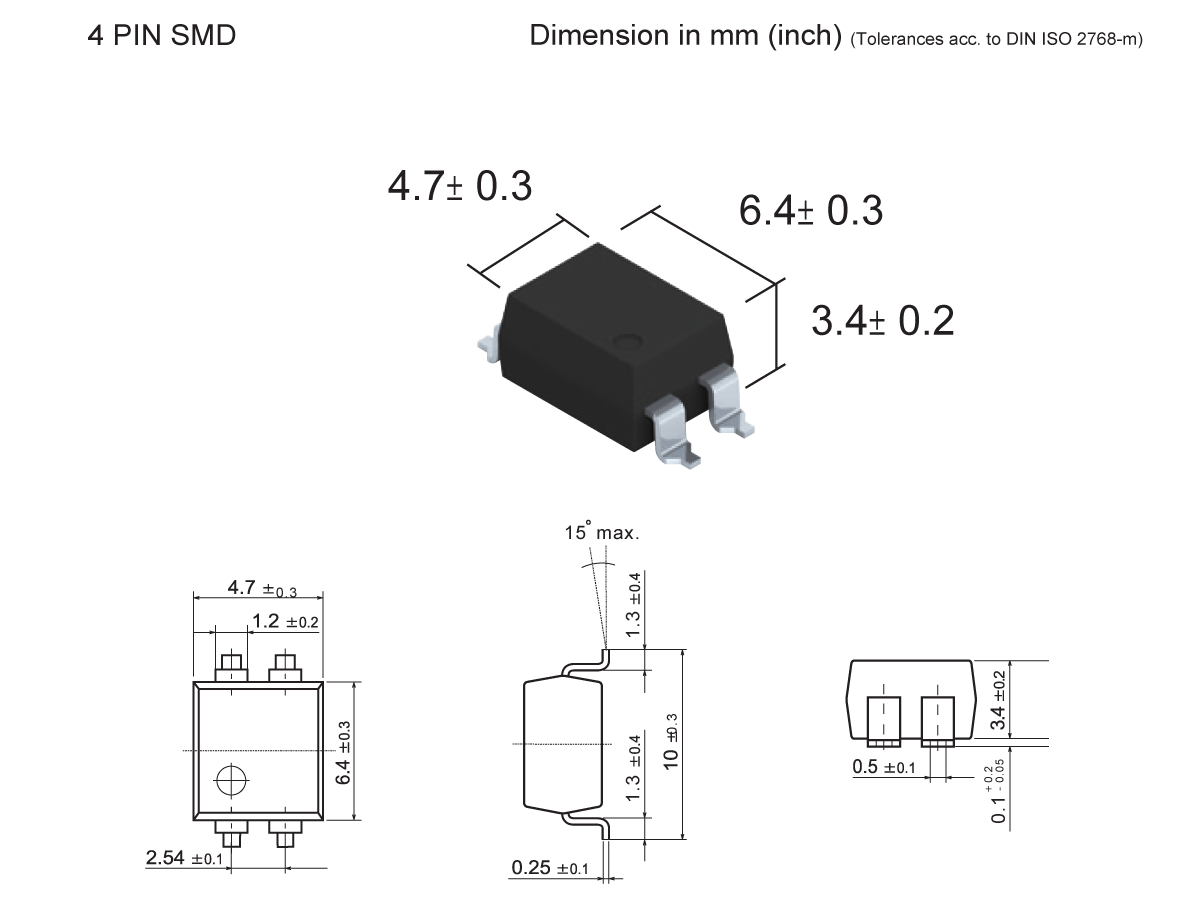

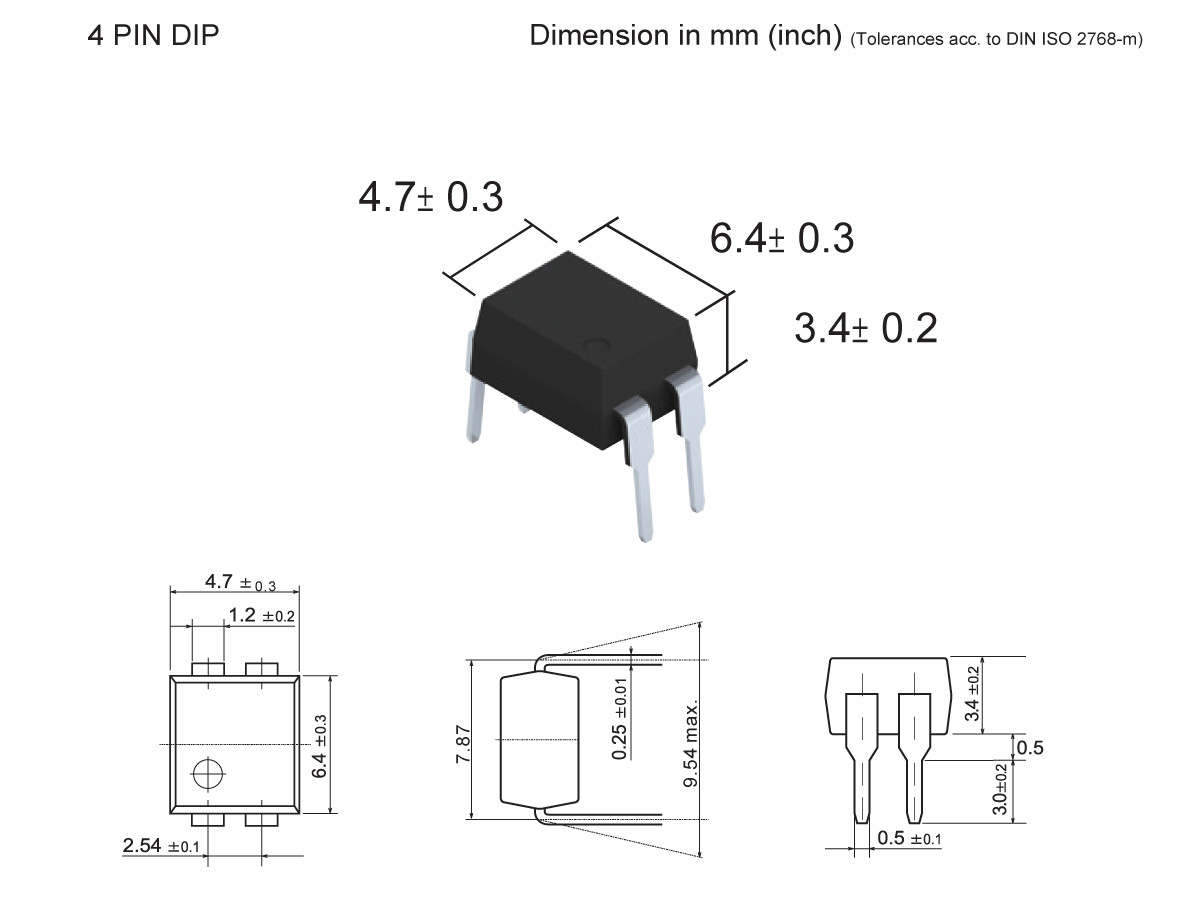

• 多ピン数のSOP、SMD、DIPパッケージで入手可能
• 耐衝撃性、耐振動性、汚れた環境への耐性
• 長期間安定したオン抵抗で安定した性能を発揮
• ソリッドステート形態で高い信頼性と長い動作寿命

• 自動試験装置（ATE）：精密試験のための信頼性の高いスイッチング
• 電気自動車バッテリーおよび電源システムにおける中電力制御
• I/Oモジュール： 産業オートメーションにおける信号ルーティングと絶縁
• 医療機器 診断および監視装置における安全で低ノイズのスイッチング
• センシング機器精密計装におけるクリーンな信号制御
• 太陽電池管理： 再生可能エネルギーシステムにおける効率的なスイッチング
• テレコミュニケーション 通信システムにおけるコンパクトなリレー交換
• セキュリティシステム：入退室管理および警報システムにおける静かで信頼性の高いスイッチング
