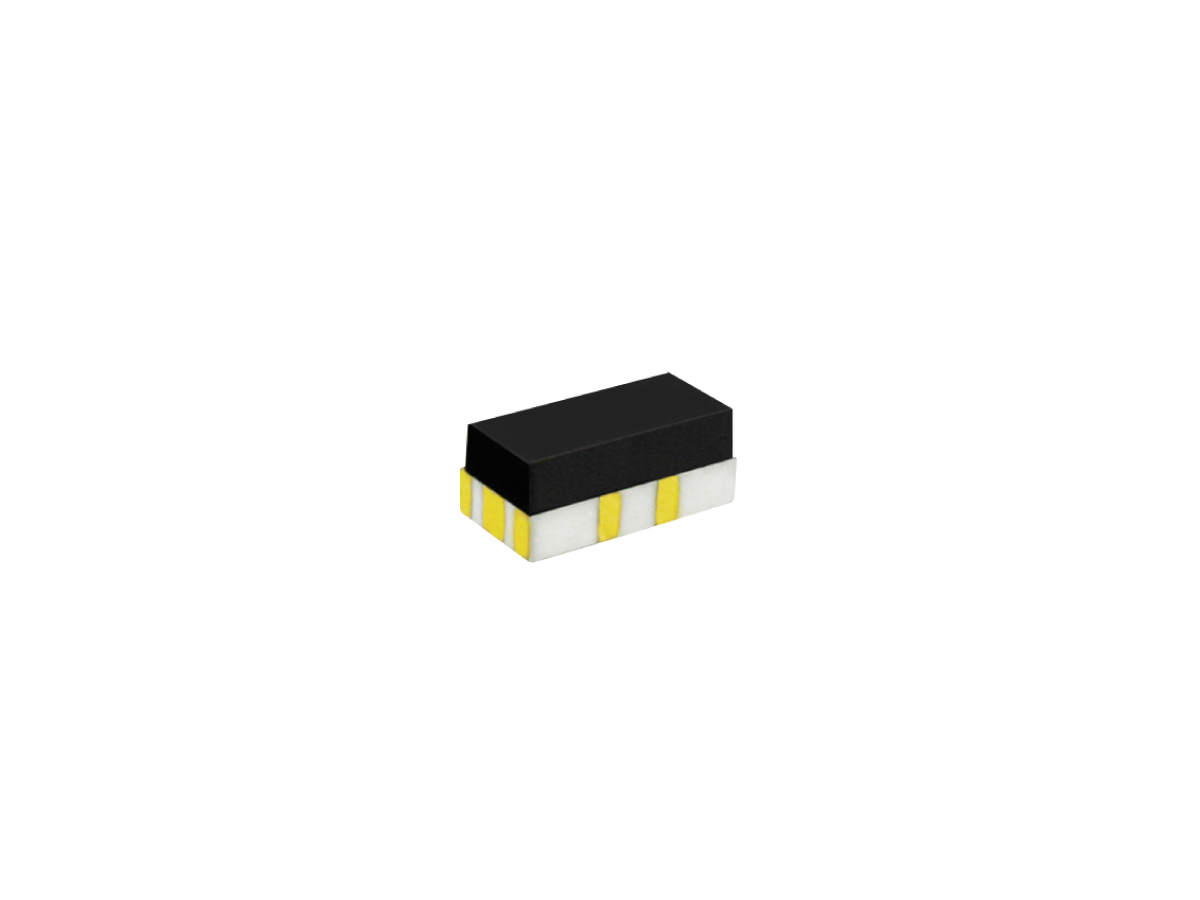

CRFシリーズ リードリレー
CRF Seriesは、精密RFおよび計測用途向けに設計された超小型・高周波リードリレーです。コンパクトな表面実装パッケージと最大7 GHzのRF性能により、スペース制約のある環境でも優れた信号品質を実現します。堅牢な熱硬化性樹脂のオーバーモールドボディとセラミック基板を採用し、高い絶縁抵抗（代表値10¹³ Ω）を備えるため、低リーク・高速スイッチングに最適です。
CRF Seriesは、SPST-NO（Form A）構成で提供しており、コイル電圧3 VDCおよび5 VDCに対応し、定格は最大10 W、170 VDC、0.5 Aです。オプションのボールグリッドアレイ（BGA）形式およびテープ＆リール包装により、自動実装プロセスとの高い適合性を確保します。UL認証を取得し信頼性重視で設計されたCRF Seriesは、RF、医療、通信、test & measurementシステム向けの信頼できるソリューションです。
- 高速信号の信号品質確保に対応する、最大7 GHzのRFスイッチング性能
- 超低リークに対応する高絶縁抵抗（代表値 10¹³ Ω）
- セラミック基板を採用したコンパクトな表面実装設計
- SPST-NO（Form A）接点構成
- 定格：10 W、170 VDC、0.5 A
- コイル電圧オプション：3 VDC、5 VDC
- 高度なPCB実装に対応するボール・グリッド・アレイ（BGA）形態（オプション）
- 自動ピック＆プレースに適したテープ＆リール梱包
- 安全性・規格適合に関するUL認証取得
| コイル電圧（VDC） | 3, 5 |
| コイル抵抗（Ω） | 70-150 |
| 接点形式 | Form A（SPST）ノーマリーオープン（N.O.） |
| 最大定格電力 | 10W/170VDC/0.5A |
- 半導体自動検査装置（ATE）: ロードボードにおける高周波スイッチング
- 医療機器:診断システムにおける低リーク信号ルーティング
- 電気通信: 小型ネットワークモジュールにおけるRFリレー制御
- 計測・測定: 分析装置における高精度スイッチング
- 無線通信: 高速RFシステムにおける信号整合性
