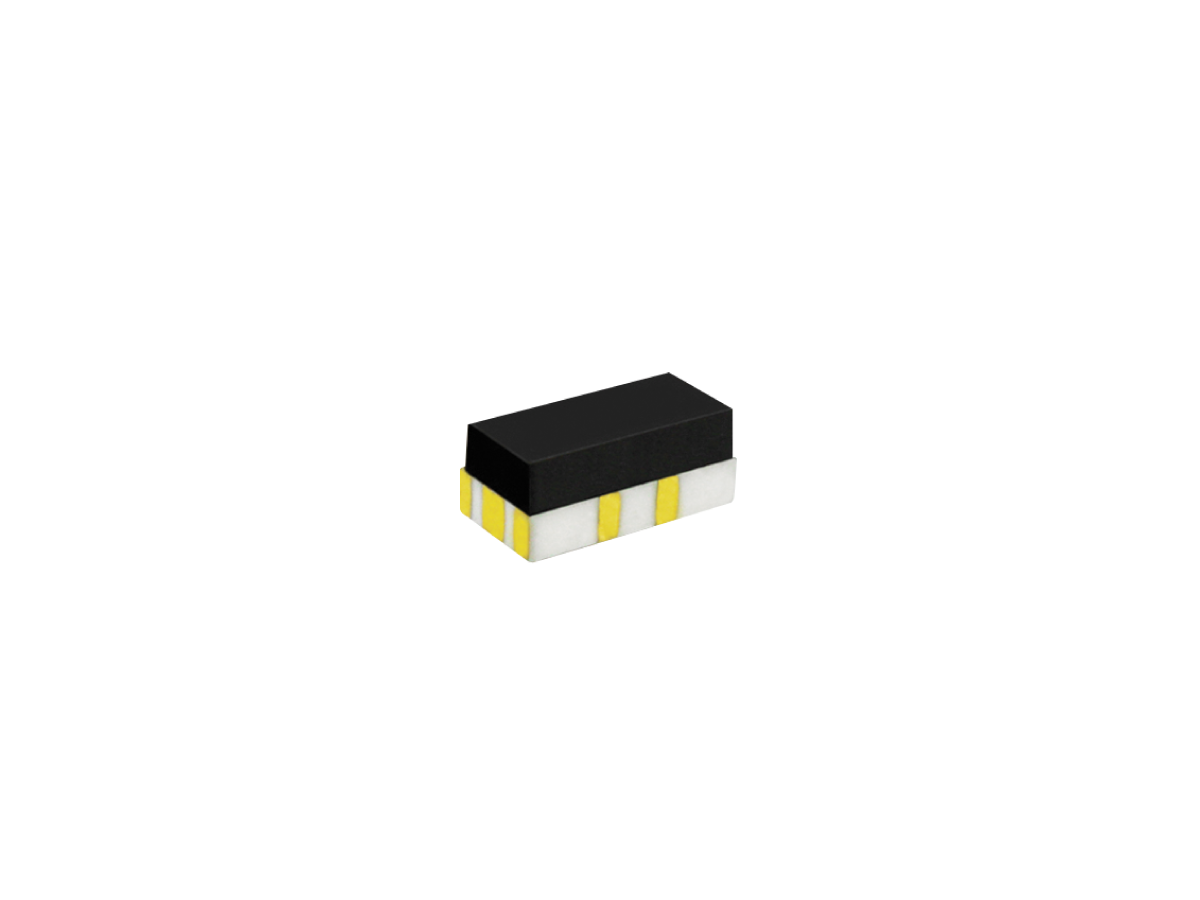

CRRシリーズ リードリレー
CRRシリーズは、低リークと高信号品位を必要とする高密度表面実装アプリケーション用に設計された超小型の計装グレードリードリレーです。プロファイルの高さはわずか3.4mm、絶縁抵抗は通常10¹³Ωに達するCRRシリーズは、コンパクトな環境での高精度スイッチングに最適です。
CRRシリーズは、セラミック基板を使用した堅牢な熱硬化性オーバーモールドパッケージに封止され、SPST-NO（Form A）接点構成をサポートし、最大10W、170VDC、0.5Aの定格を備えています。コイル電圧は3VDCと5VDCがあり、高度なPCB統合のために磁気シールドとオプションのボールグリッドアレイ（BGA）形式を提供します。IEC 286/Part 3に準拠したテープ・アンド・リール包装で提供されるCRRシリーズは、自動ピック・アンド・プレース組立に最適化されています。
- 超小型表面実装設計、薄型（高さ3.4 mm）
- 高絶縁抵抗(typ. 10¹³ Ω)で超低リークスイッチングを実現
- SPST-NO（フォームA）接点構成
- 定格：10W、170VDC、0.5A
- コイル電圧オプション3 VDCおよび5 VDC
- 高密度アセンブリでのクロストーク低減のための磁気シールド
- 高度な実装のためのボールグリッドアレイ（BGA）フォーマット（オプション
- 自動組立用のテープ・アンド・リール梱包で供給
- 安全性とコンプライアンスのためのUL認定
| コイル電圧（VDC） | 3, 5 |
| コイル抵抗（Ω） | 70-150 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| 最大定格電力 | 10W/170VDC/0.5A |
- 医療機器診断およびモニタリングシステムにおける低リークスイッチング
- 電気通信小型RFモジュールにおける信号ルーティング
- テスト＆計測（ATE）：高密度テストアレイにおける高精度スイッチング
- 計測機器分析・計測機器における信頼性の高い信号制御
- 民生用電子機器小型リレーをコンパクト設計に統合
