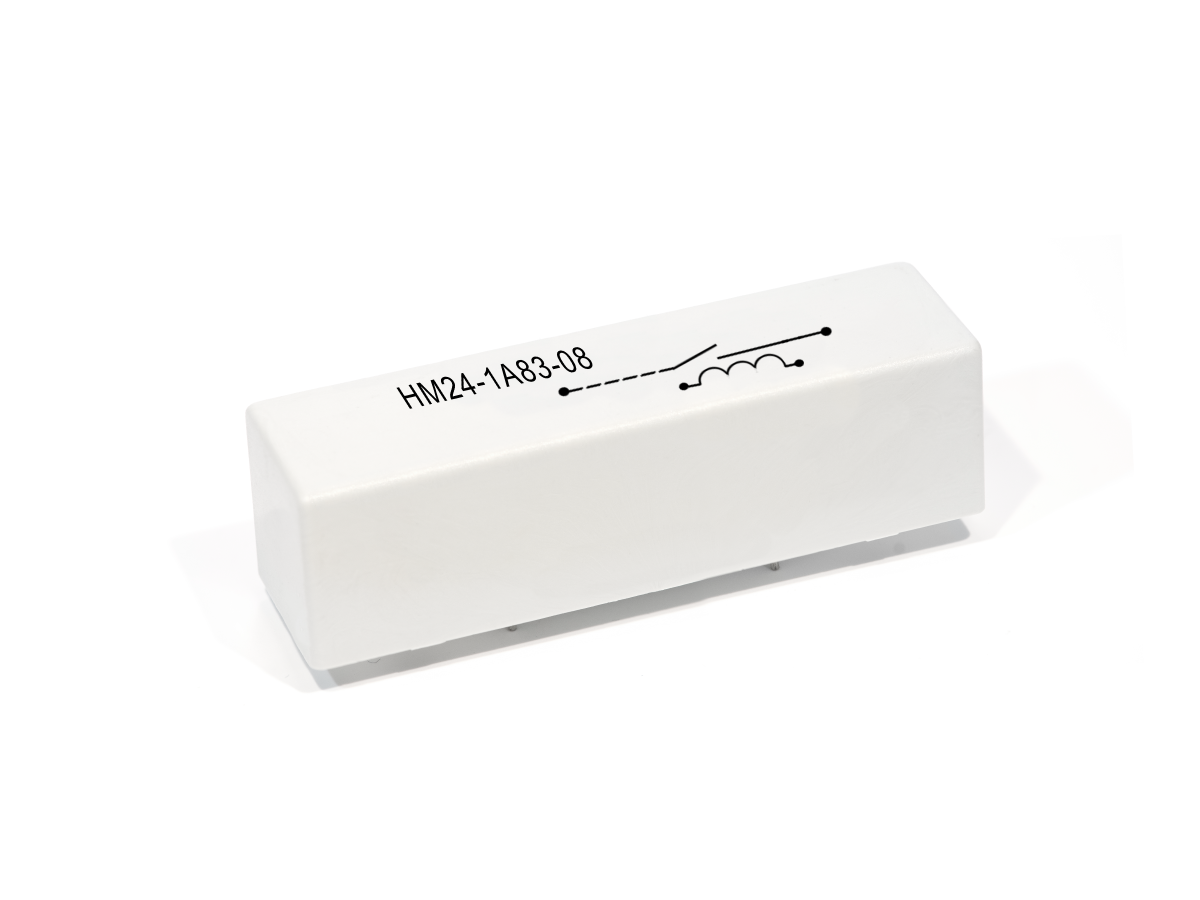

HMシリーズ リードリレー
HMシリーズは、極端な絶縁環境での精密スイッチング用に設計された高電圧リードリレーです。最大10,000 VDCのスイッチングが可能で、最大15,000 VDCのブレークダウン電圧に耐えるHMシリーズは、医療機器、ケーブルテスト、自動テストシステムなど、堅牢な絶縁耐力と最小限のリークを必要とするアプリケーションに最適です。
耐久性のためにエポキシ樹脂でカプセル化され、複数のPCBピン構成で利用可能なHMシリーズは、スルーホールおよびアキシャルリード形式を含む柔軟な実装オプションを提供します。SPST-NO（フォームA）、SPST-NC（フォームB）、ラッチング（フォームE）接点形式をサポートし、コイル電圧は5VDC、12VDC、24VDCです。最大50W、3Aの定格を持つHMシリーズは、32mmを超えるリーク距離も特長で、高電圧アプリケーションにおける水銀接液リレーに代わる信頼性の高いリレーです。
- 最大10,000 VDCの高電圧スイッチング、最大15,000 VDCのブレークダウン電圧
- SPST-NO、SPST-NC、ラッチング接点構成
- ハイパワーアプリケーション用50Wおよび3A定格
- コイル電圧オプションDC5V、DC12V、DC24V
- 複数のPCBピンレイアウトでエポキシ封止
- 直接配線用高電圧ワイヤーリード（オプション
- 絶縁強化のための32mm以上のリーク距離
- スルーホールおよびアキシャルマウントオプション
- 水銀接液リレーからの置き換えに最適
| コイル電圧（VDC） | 5, 12, 24 |
| コイル抵抗（Ω） | 10-1650 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.）、1B（SPST）ノーマルクローズ（N.C.）、1Eラッチング/双安定 |
| 最大定格電力 | 50W/10000VDC/3A |
- 医療機器：除細動器、電気外科用発電機、高電圧絶縁機
- ケーブル試験システム 絶縁試験および絶縁破壊試験のための信頼性の高いスイッチング
- テスト＆計測（ATE）： 自動試験環境における高電圧スイッチング
- 産業用制御： 電力・エネルギーシステムにおける高電圧リレー制御
- 高電圧研究 ラボや実験セットアップでの高精度スイッチング
