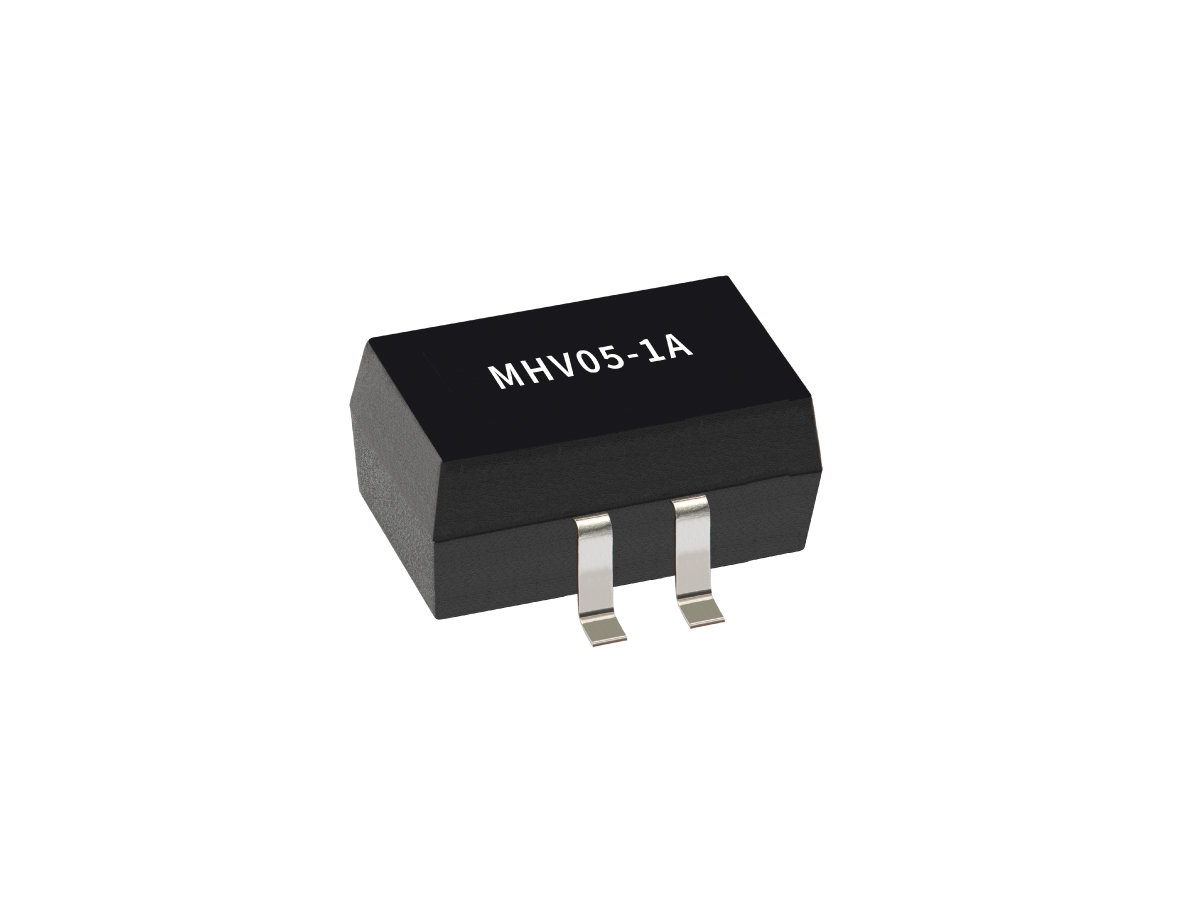

MHVシリーズ リードリレー
MHVシリーズは、信頼性の高いスイッチングと高電圧絶縁を必要とするコンパクトなアプリケーション向けに設計された小型高電圧リードリレーです。IEC 60664-1、ISO 6469-3、IEC 60601-1、IEC 62109-1/2などの国際安全規格を満たすように設計されたMHVシリーズは、表面実装（SMD）パッケージで低リーク性能と堅牢な絶縁耐力を兼ね備えています。
最大1,000 VDCのスイッチングが可能で、耐圧は3 kVDC、絶縁耐圧は5 kVDC以上です。MHVシリーズはSPST-NO（Form A）接点構成と5 VDCコイル電圧をサポートしています。最大10W、0.75Aの定格で、内部はんだ接合部がなく、リフローはんだ付けプロセスに完全対応しています。AEC-Q200規格に準拠し、UL、RoHS、REACHに準拠したMHVシリーズは、車載、医療、エネルギー用途に最適です。
- 最大1,000 VDCの高電圧スイッチング
- 絶縁破壊電圧最大3 kVDC; 絶縁電圧≥ 5 kVDC
- 高絶縁抵抗による低リーク電流
- SPST-NO（フォームA）接点構成
- 定格出力：10W、0.75A
- コイル電圧: 5 VDC
- 内部はんだ接合部のない表面実装（SMD）設計
- リフローはんだ付け対応
- IEC、ISO、AEC-Q200規格に適合
- UL認定、RoHSおよびREACH準拠
| コイル電圧 (VDC) | 5 |
| コイル抵抗 (Ω) | 140 |
| 接点形式 | 1A (SPST) |
| 最大定格電力 | 10W/1000VDC/0.75A |
| ブレークダウン電圧 | 最大3kVDC |
| 絶縁電圧 | 最小5 kVDC |
- 自動車システム バッテリー管理システム（BMS）における絶縁測定
- 太陽光発電:太陽エネルギーシステムにおける高電圧スイッチング
- 医療機器診断および治療機器における絶縁
- テストと測定コンパクトな電子テストプラットフォームにおける信頼性の高いスイッチング
- 汎用エレクトロニクススペースに制約のある設計における高電圧リレー制御
