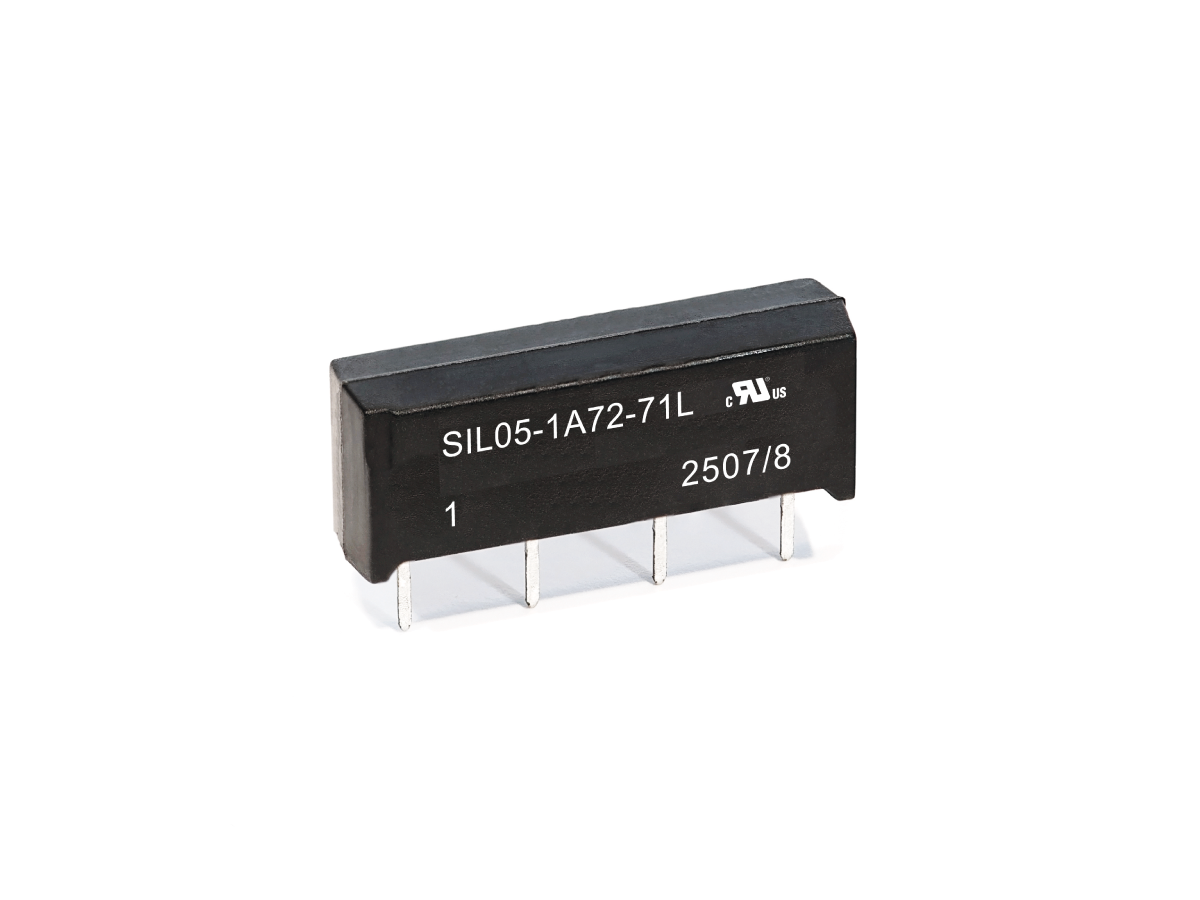

SILシリーズ リードリレー
SIL Seriesは、コンパクトで高密度なPCBレイアウト向けに設計された、汎用の計装グレードリードリレーです。堅牢な熱硬化性樹脂オーバーモールドのシングルインライン（SIL）パッケージを採用し、従来のDIPおよびDIL形式と比べてPCB占有面積を50%削減します。そのため、試験・計測、電気通信、セキュリティシステムにおける省スペース設計に最適です。
SPST-NO（Form A）、SPST-NC（Form B）、SPDT（Form C）の接点構成を用意しています。SIL Seriesはコイル電圧3 VDC～24 VDCに対応し、コイル抵抗は80～2,000 Ωです。定格は最大50 W、500 VDC、2 Aで、オプションとしてダイオード保護、磁気シールド、最大4 kVDCの高耐電圧絶縁に対応します。UL認証により、グローバルな安全規格への適合を保証します。
- 熱硬化性オーバーモールドのコンパクトなSILパッケージ
- DIP/DILリレーフォーマット比で実装面積を50%削減
- 耐電圧：最大 4 kVDC
- コイルサージ抑制用のダイオード保護（オプション）
- 絶縁性向上のための磁気シールド（オプション）
- 安全性保証のためのUL適合証明書
- スルーホール（THT）実装による確実なPCB組込み
- 代表的な用途
| コイル電圧（VDC） | 3, 5, 12, 15, 24 |
| コイル抵抗（Ω） | 80-2000 |
| 接点形式 | Form A（SPST）ノーマリーオープン（N.O.）、Form B（SPST）ノーマリークローズ（N.C.）、Form C（SPDT）切替 |
| 定格電力 最大 | 50W/500VDC/2A |
- テスト\u0026amp;計測（半導体自動検査装置（ATE））: 精密機器における信頼性の高いスイッチング
- 通信:小型ネットワークモジュールにおける信号ルーティング
- セキュリティシステム: 警報\u0026amp;入退室システムにおけるリレー制御
- 産業用電子機器:組込み設計における汎用スイッチング
- 医療機器:診断機器における小型リレーの組込み
