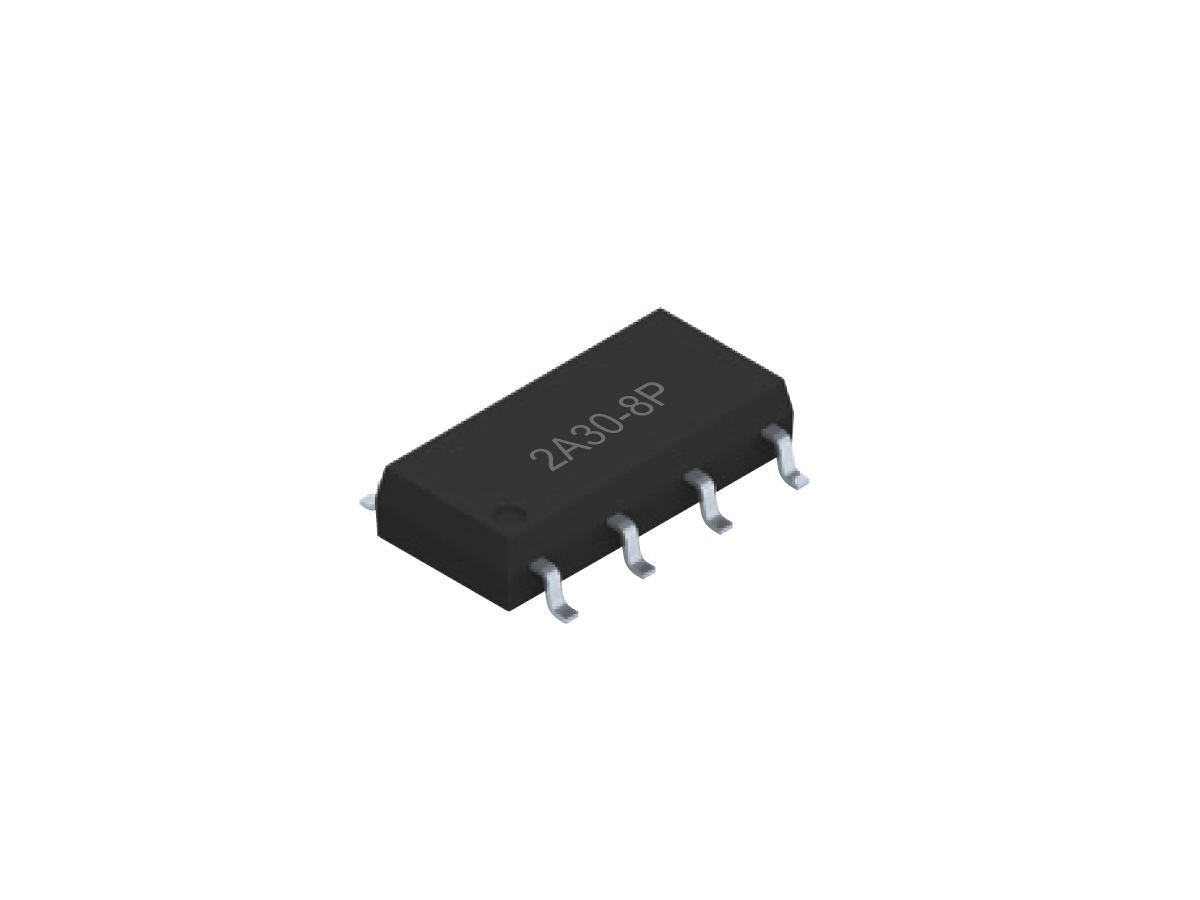

SMP-30 光MOSFETリレー
SMP-30 Seriesは、コンパクトな電子システムにおける要求の厳しいスイッチング用途向けに設計された高電圧ソリッドステート光MOSFETリレーです。SOP、SMD、DIPパッケージを用意しており、最大400 V ACまたはDCピークのスイッチング、負荷電流最大120 mAに対応し、中電力クラスの制御用途に適しています。
代表オン抵抗21 Ω、低出力容量52 pF、オフ時漏れ電流わずか1 µAにより、SMP-30 Seriesはクリーンな信号遷移と高い信頼性を実現します。ソリッドステート設計により機械的摩耗や接点バウンスを排除し、耐久性を高めるとともに、衝撃、振動、環境汚染物質に対する耐性を備えています。
本シリーズは、低レベルのアナログ信号から、LED、リレー、ソレノイド、ランプなどの高レベル負荷まで、幅広いスイッチングに最適です。高い入力-出力間絶縁と長寿命により、産業、医療、試験環境で信頼できる選択肢となります。
- 接点バウンスや機械摩耗のないソリッドステートスイッチング
- 高電圧スイッチング対応（最大400 V AC/DC）
- クリーンな信号遷移に適した低出力容量（52 pF）
- 高信号品位に寄与する最小オフ時漏れ電流（1 µA）
- 安全な回路分離に適した高入出力間絶縁
- 柔軟な組み込みに対応するSOP、SMD、DIPパッケージを用意
- 耐衝撃・耐振動性、粉じんや汚染物質の影響を受けにくい構造
- 長期にわたり安定したオン抵抗による一貫した性能
- ソリッドステート方式による高信頼・長寿命
| 接点構成 | 1A, 2A |

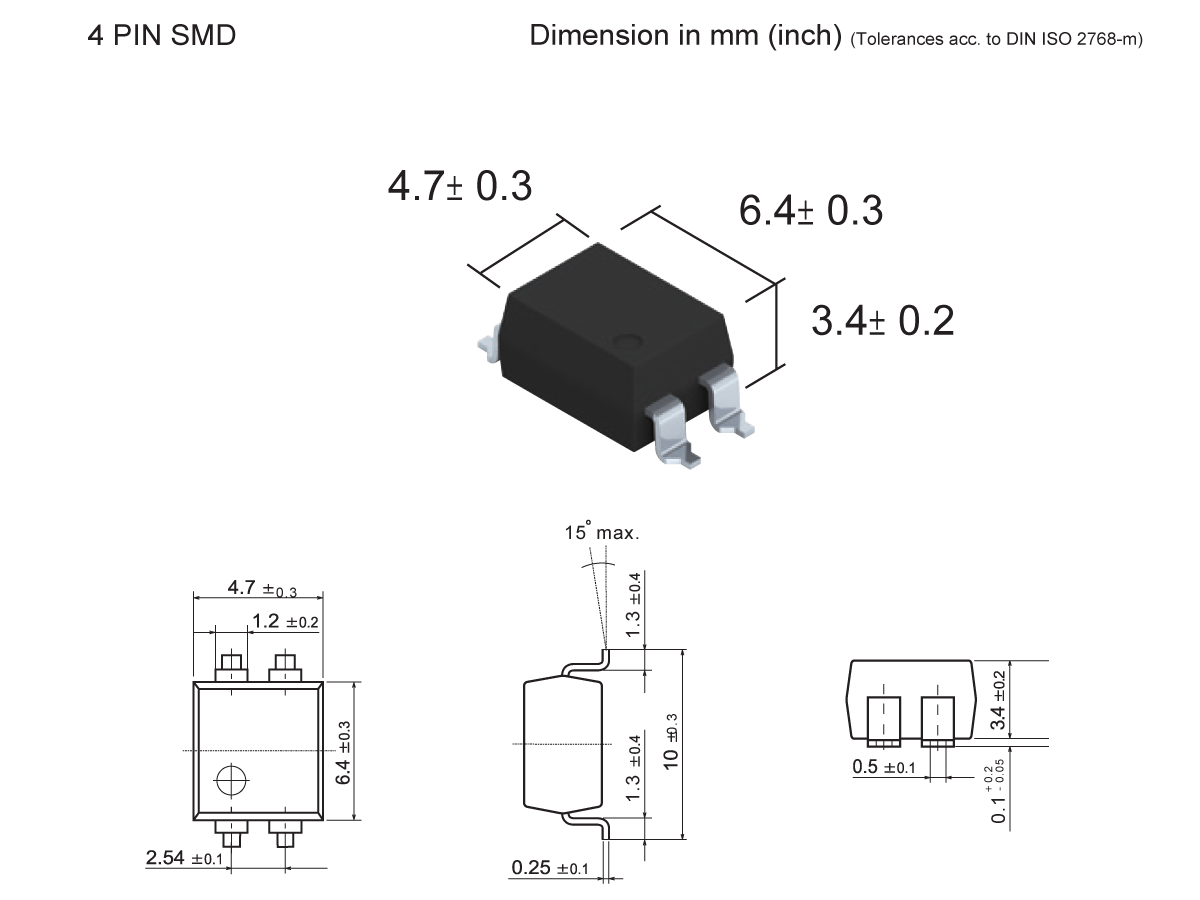

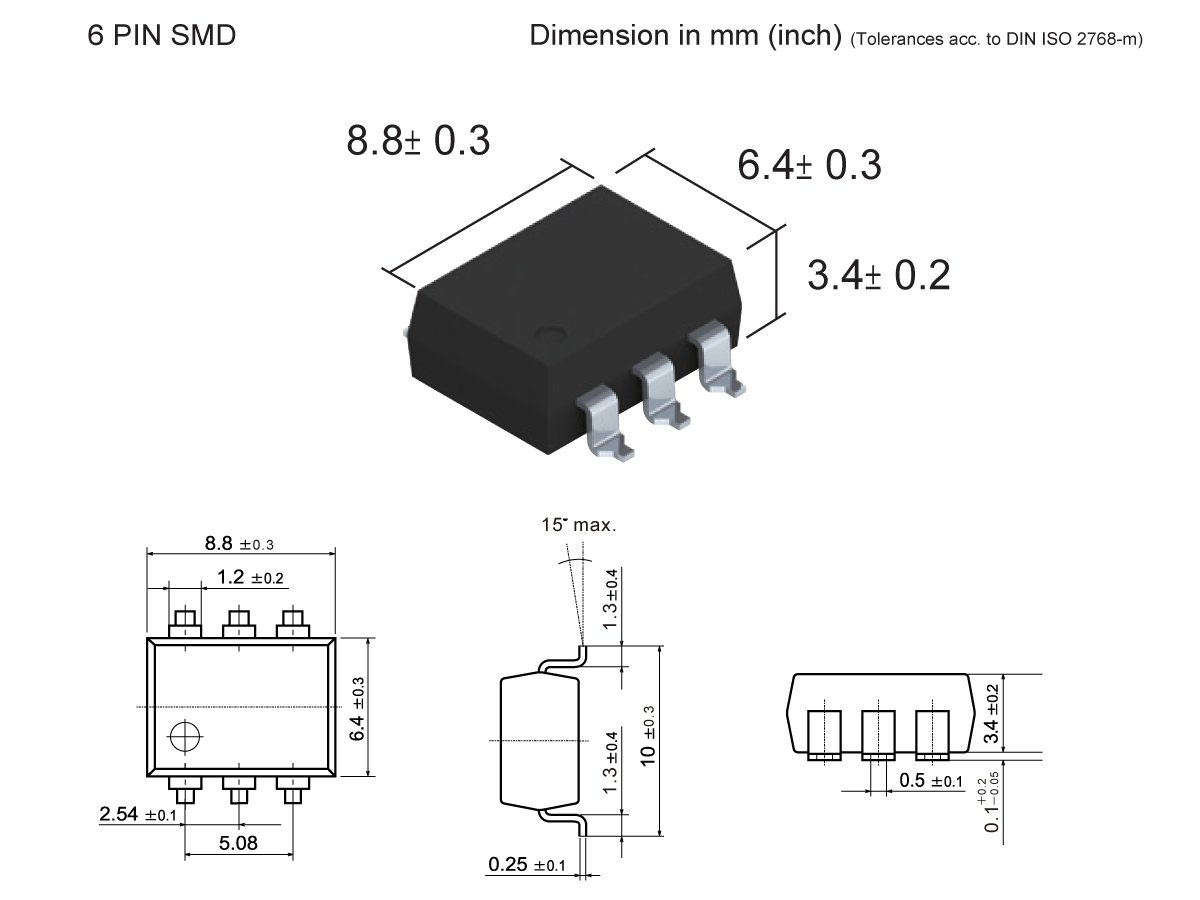

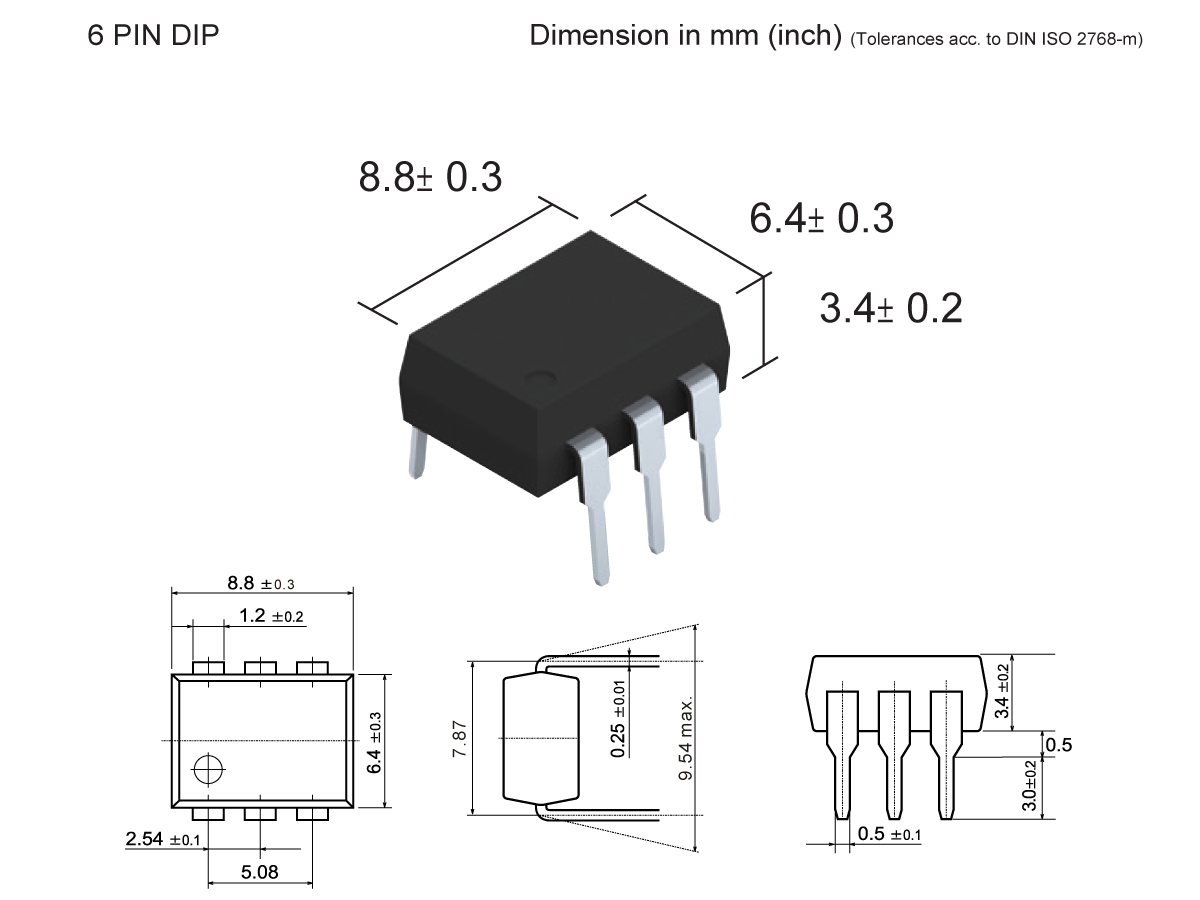

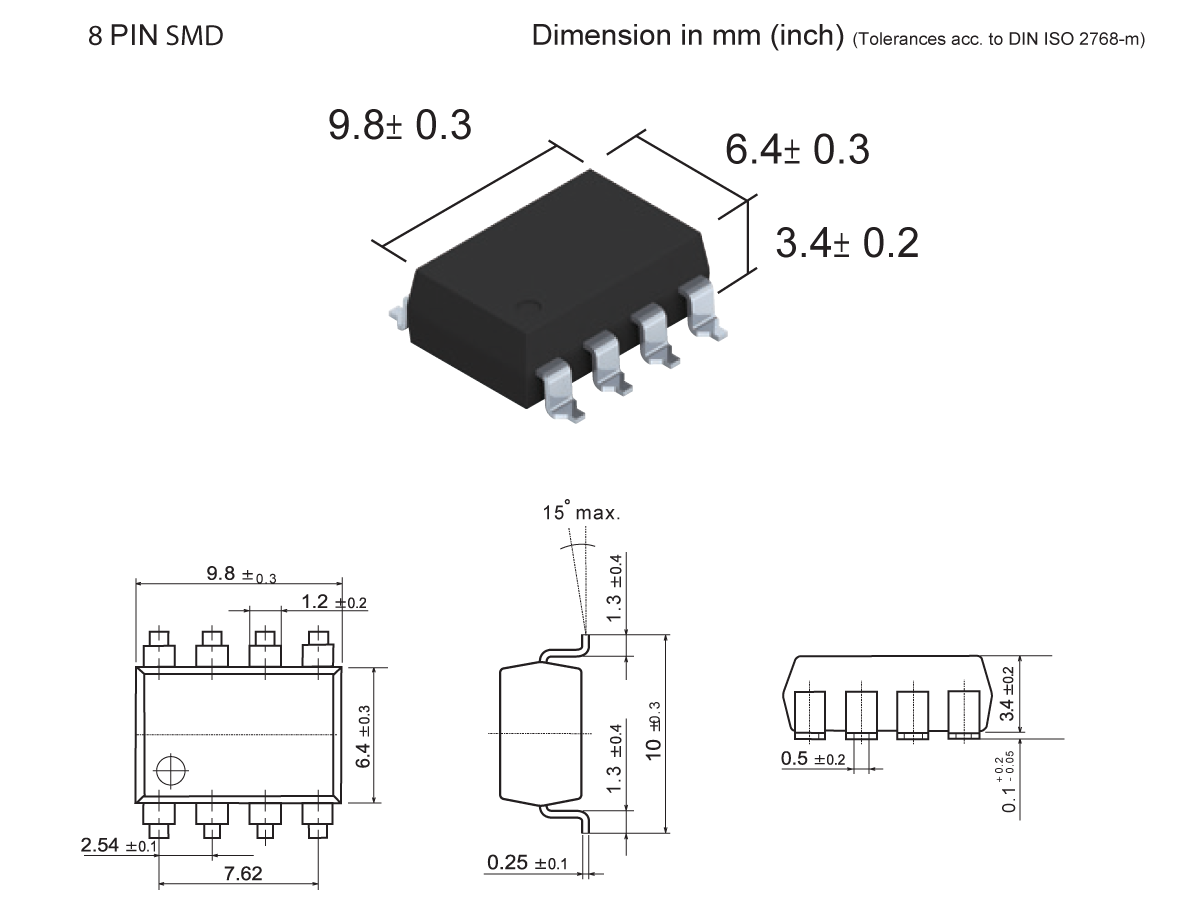

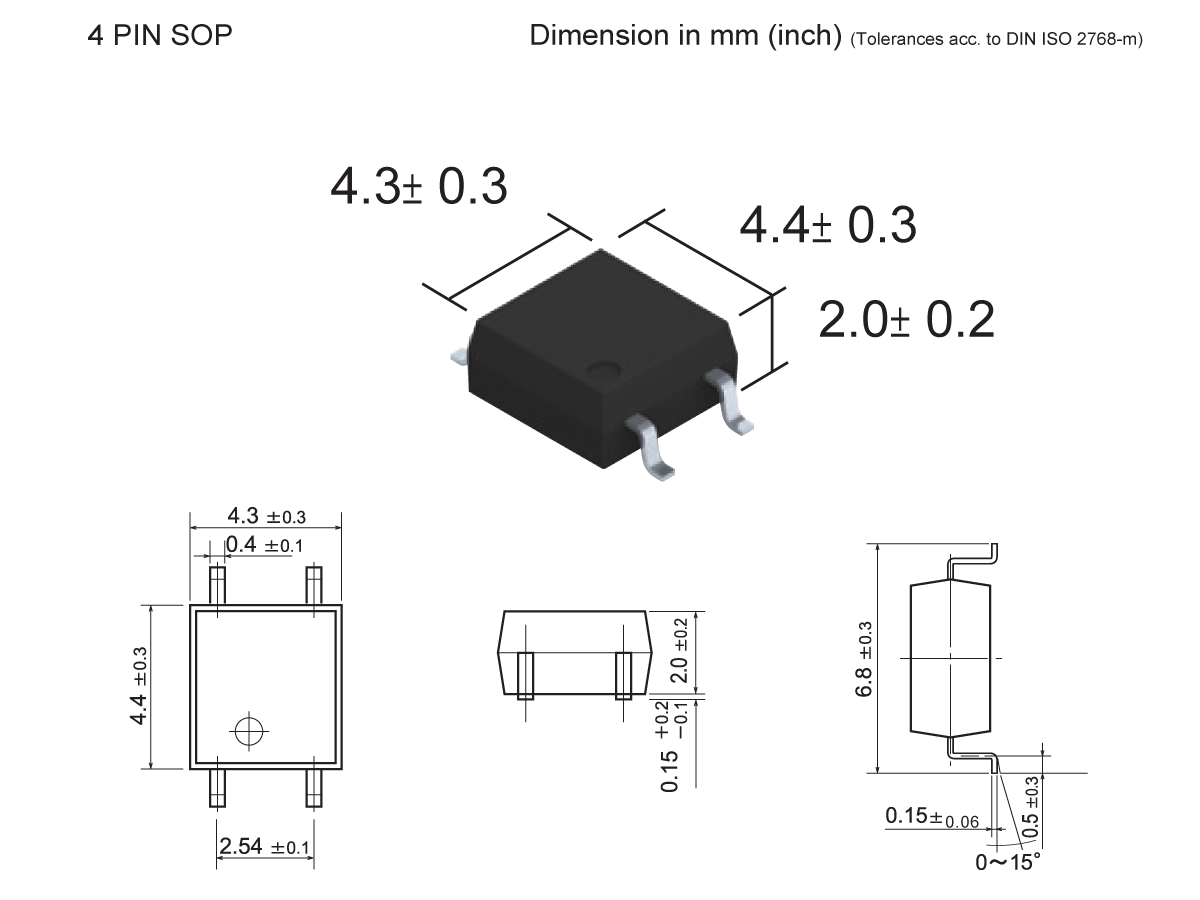

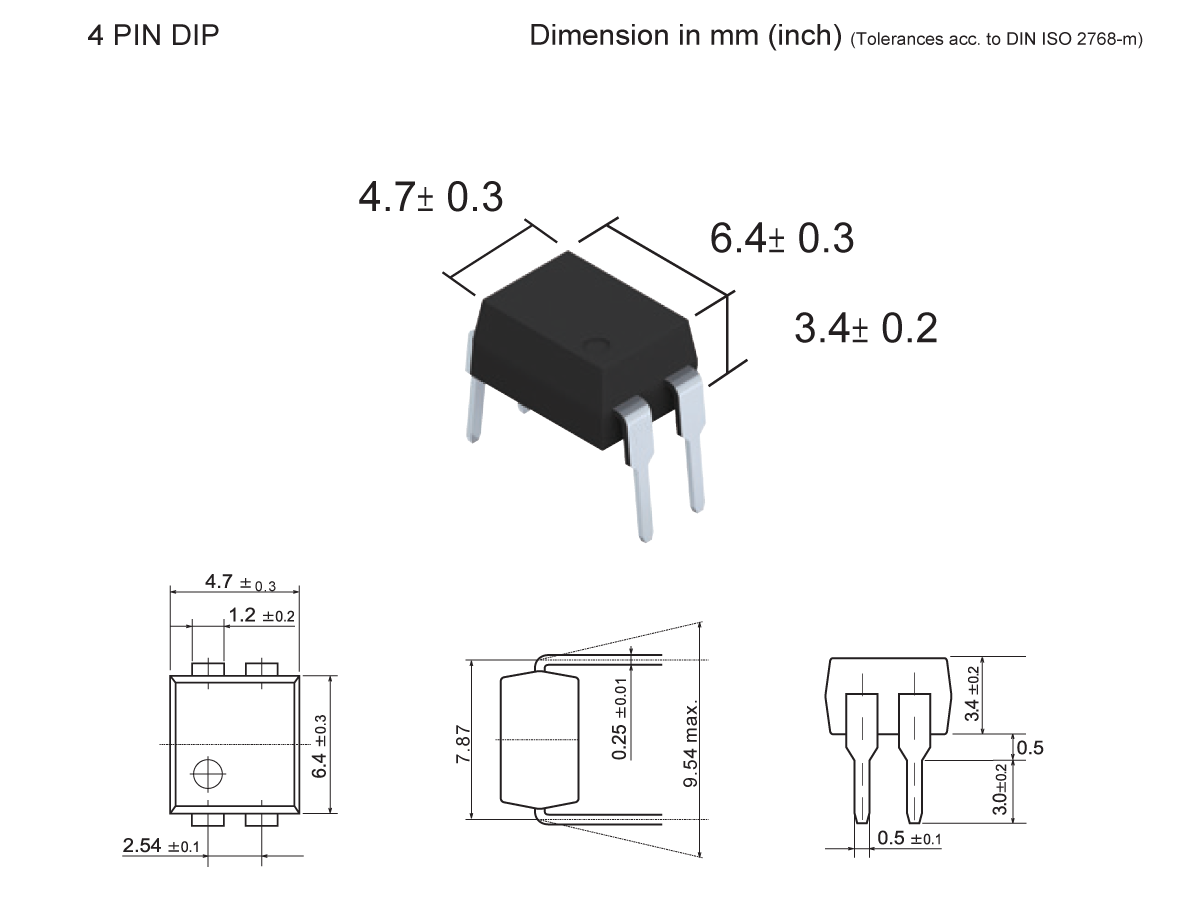

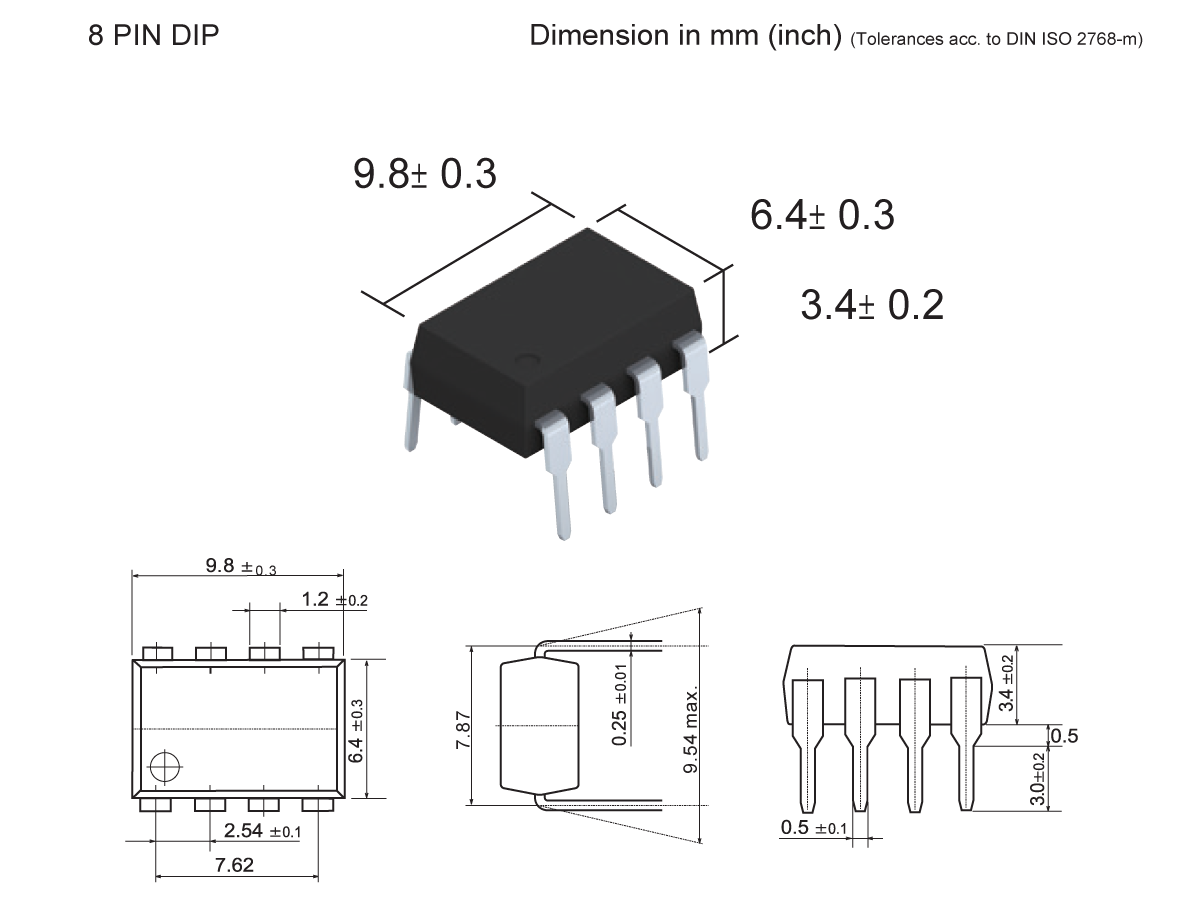

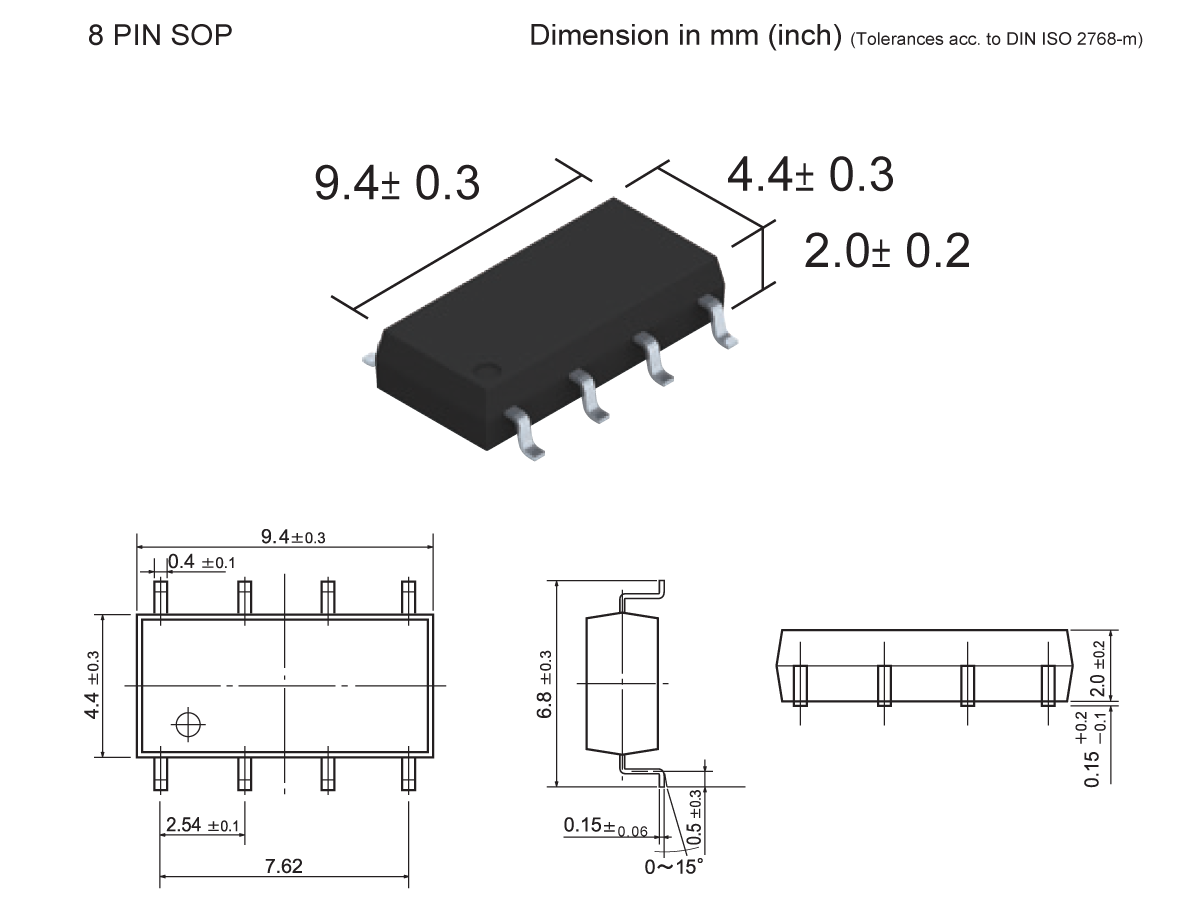

| パッケージ形状（ピン数） | DIP(4, 6, 8), SMD(4, 6, 8), SOP(4, 8) |
| 負荷電圧（V） AC/DC | 400 |
| 最大負荷電流（mA） | 120 |
| LED動作電流 代表値/最大値（mA） | 0.7/3.0 |
| オン抵抗 代表値/最大値（Ω） | 21/24 |
| 出力容量（pF） | 52 |
| オフ時漏れ電流（μA） | 1 |
- 半導体自動検査装置（ATE）: 高精度試験向けの信頼性の高いスイッチング
- 電気自動車: バッテリーおよび電力システムにおける中電力制御
- I/Oモジュール:産業オートメーションにおける信号ルーティングと絶縁
- 医療機器: 診断・モニタリング機器における安全・低ノイズのスイッチング
- センシング機器:高精度計測機器におけるクリーンな信号制御
- T通信:通信システムにおける小型リレー置換
- セキュリティシステム: 入退室管理および警報システムにおける静音・高信頼スイッチング
