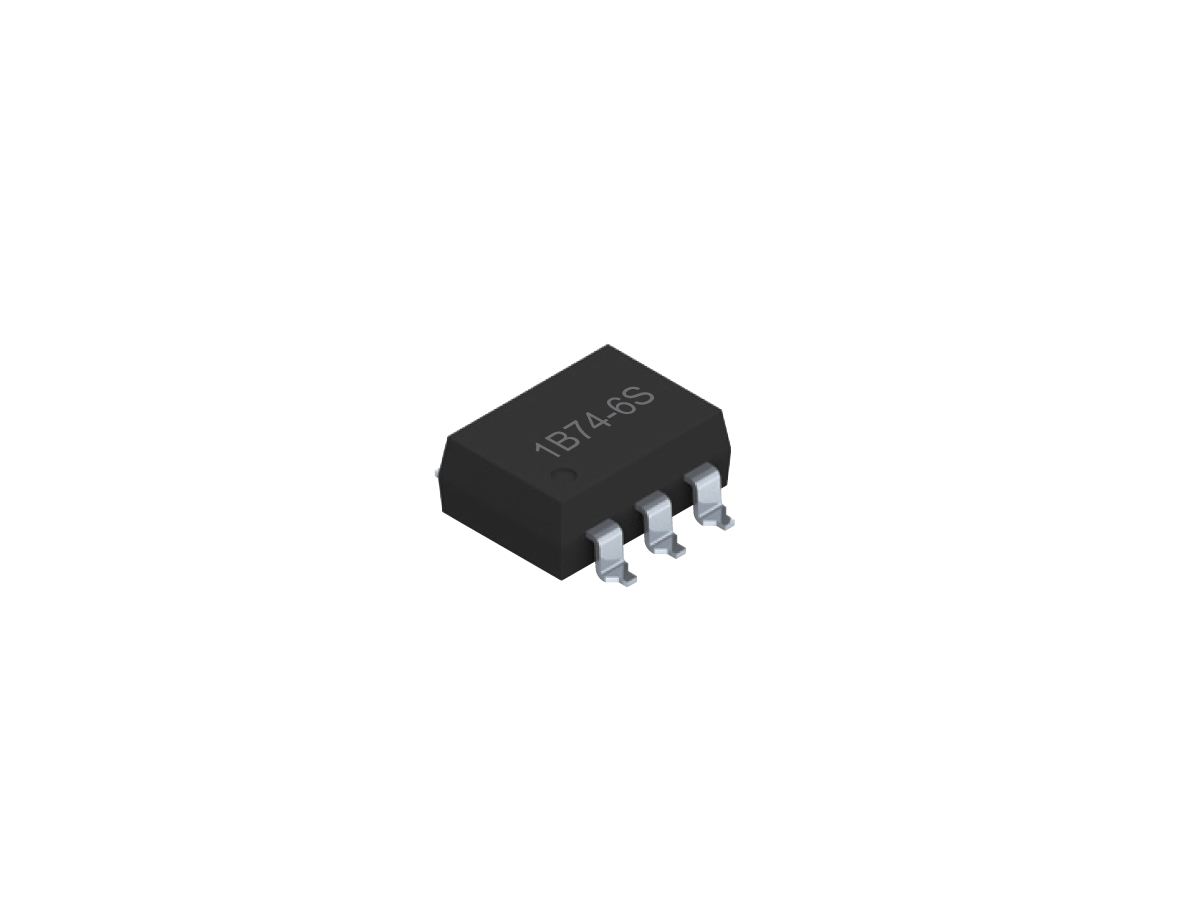

SMP-74 光MOSFETリレー
SMP-74 Seriesは、コンパクトで高性能な電子システム向けに設計された汎用のソリッドステート光MOSFETリレーです。Form B（通常閉）接点構成を採用し、最大400 V ACまたはピークDCのスイッチング、および最大90 mAの負荷電流に対応します。高絶縁と信頼性が求められる中電力アプリケーションに最適です。
代表オン抵抗28 Ω、超低出力容量1.3 pF、オフ時漏れ電流1 µA（代表）により、SMP-74 Seriesはクリーンな信号遷移と高い信号品質を実現します。ソリッドステート構造のため、接点バウンスや機械的摩耗がなく、衝撃・振動・環境汚染物質に対して優れた耐性を示します。
複数のピン構成（4、6、または8ピン）に対応したSOP、SMD、DIPパッケージを用意しており、低レベルのアナログ信号から、LED、リレー、ソレノイド、ランプなどの高レベル負荷までのスイッチングに最適化されています。入出力間の高絶縁と長寿命により、産業、医療、試験環境で信頼できるソリューションです。
- 接点バウンスや機械的劣化のないソリッドステートスイッチング
- フェイルセーフ設計向けのForm B（ノーマルクローズ）構成
- 高耐圧スイッチング対応（最大400 V AC/DC）
- クリーンな信号遷移に寄与する超低出力容量（1.3 pF）
- 高信号忠実度に寄与する最小オフ時漏れ電流（1 µA）
- 安全な回路分離に対応する高入力-出力絶縁
- 複数ピン数に対応したSOP、SMD、DIPパッケージを用意
- 耐衝撃・耐振動、汚れた環境でも影響を受けにくい設計
- 長期にわたり安定したオン抵抗による一貫した性能
- ソリッドステート構成による長寿命・高信頼性
| 接点形式 | Form B、2 Form B |

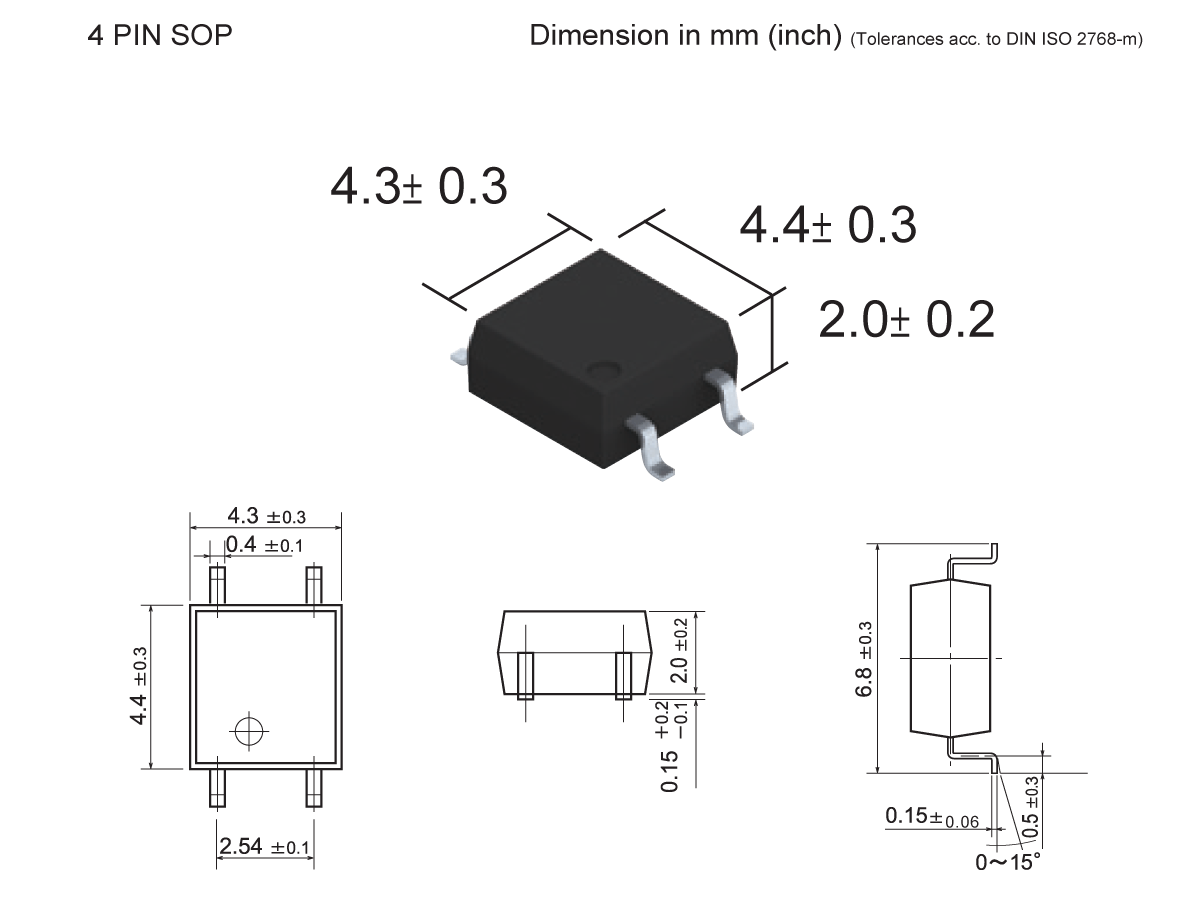

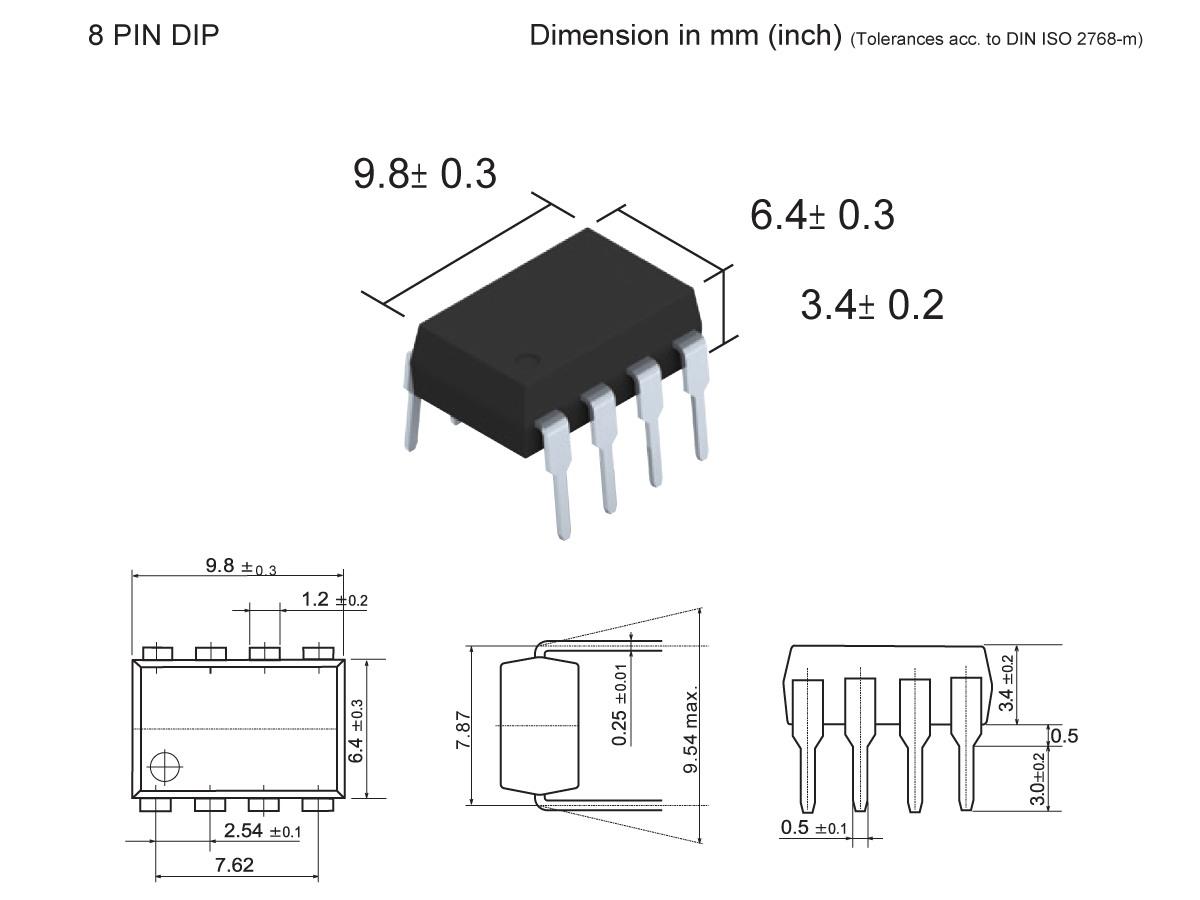

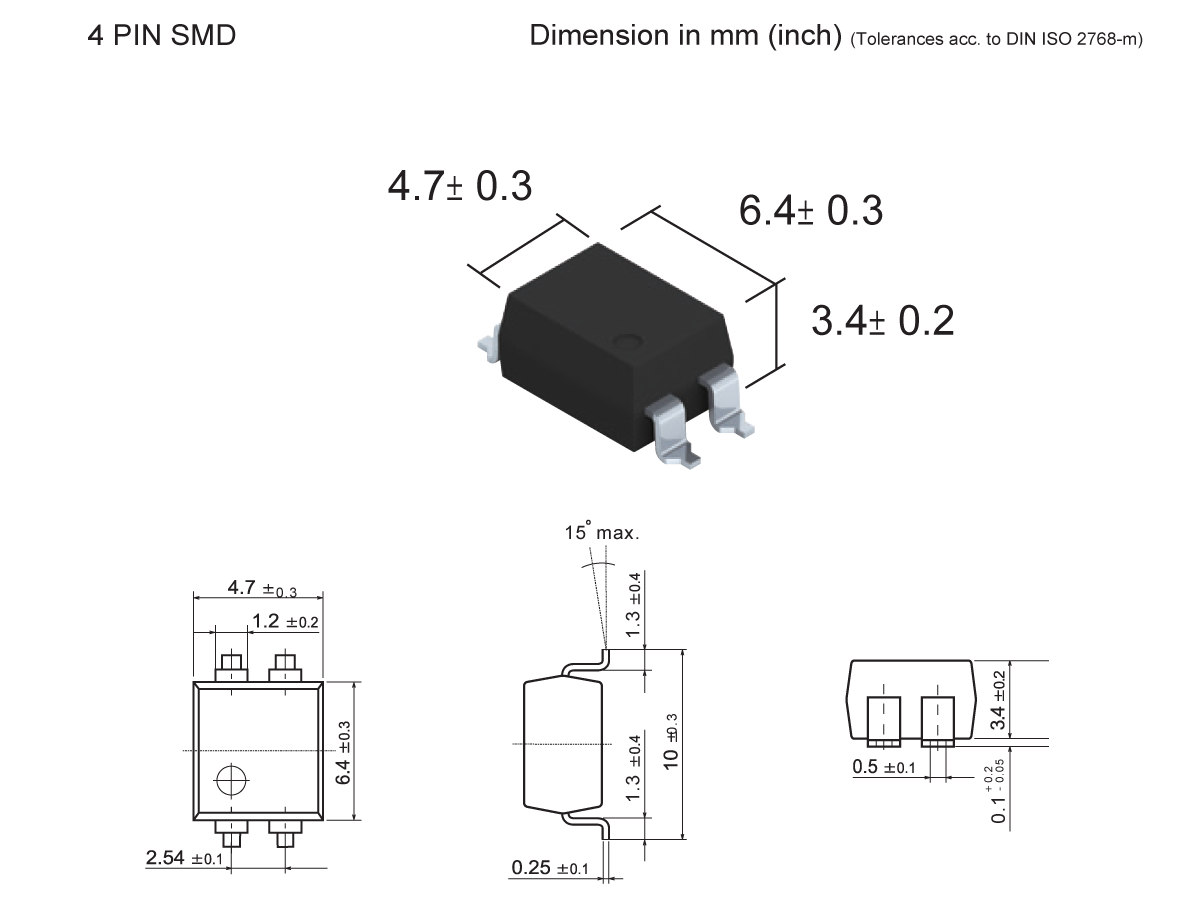

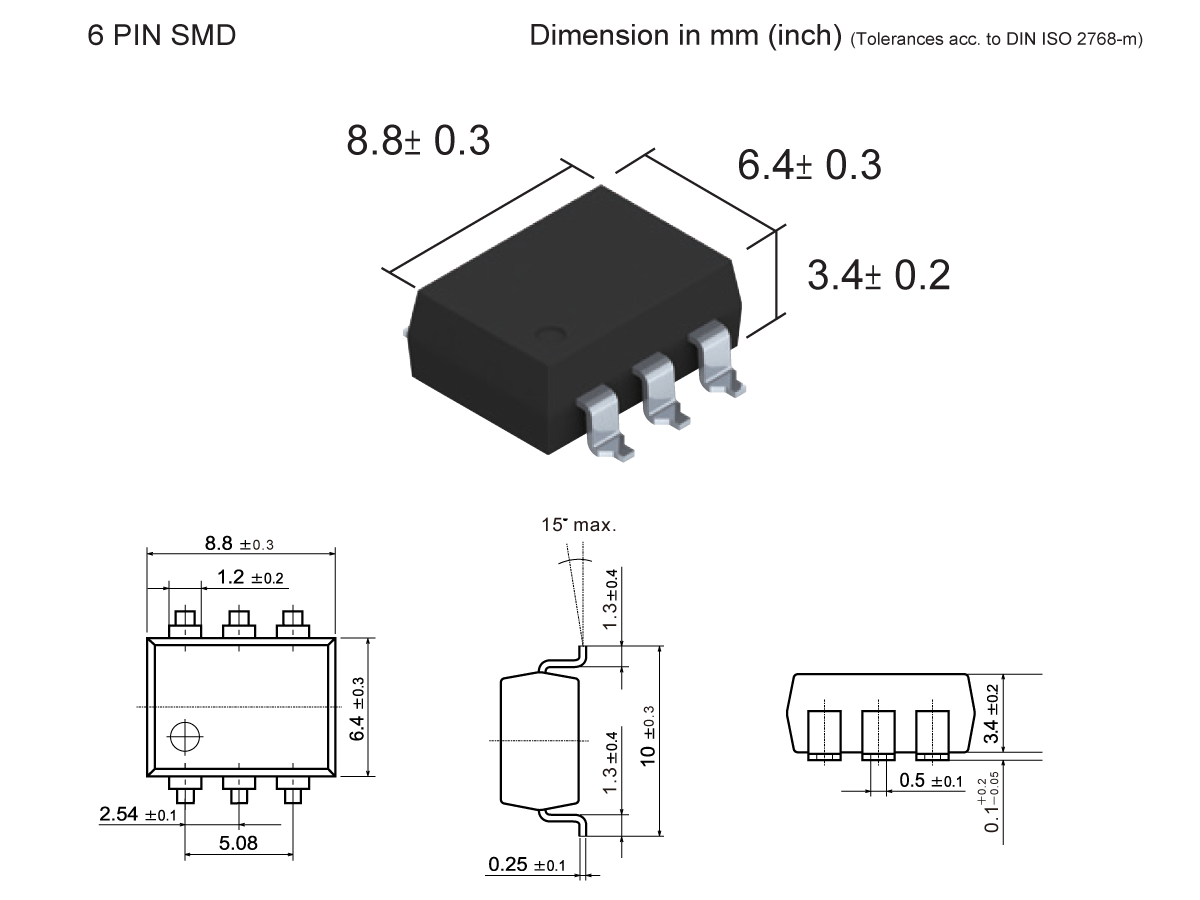

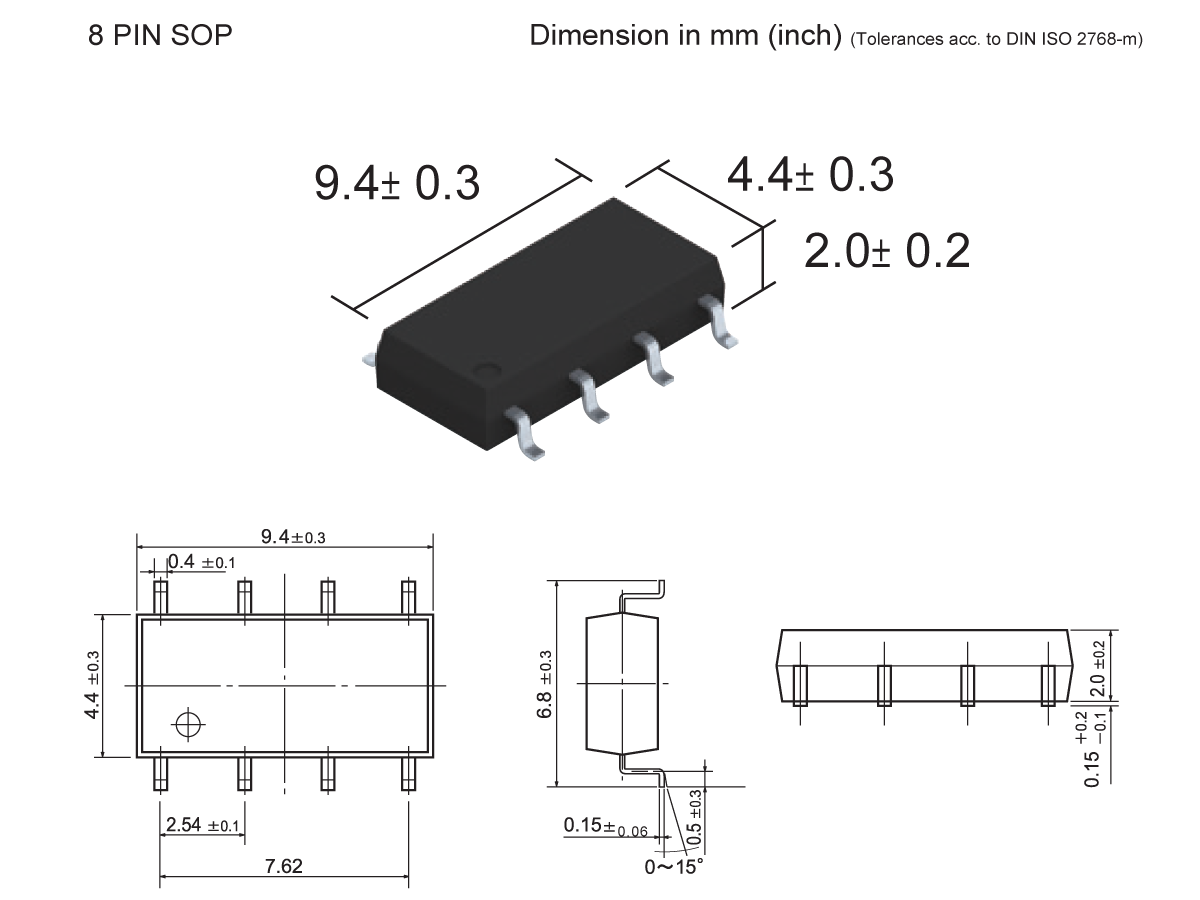

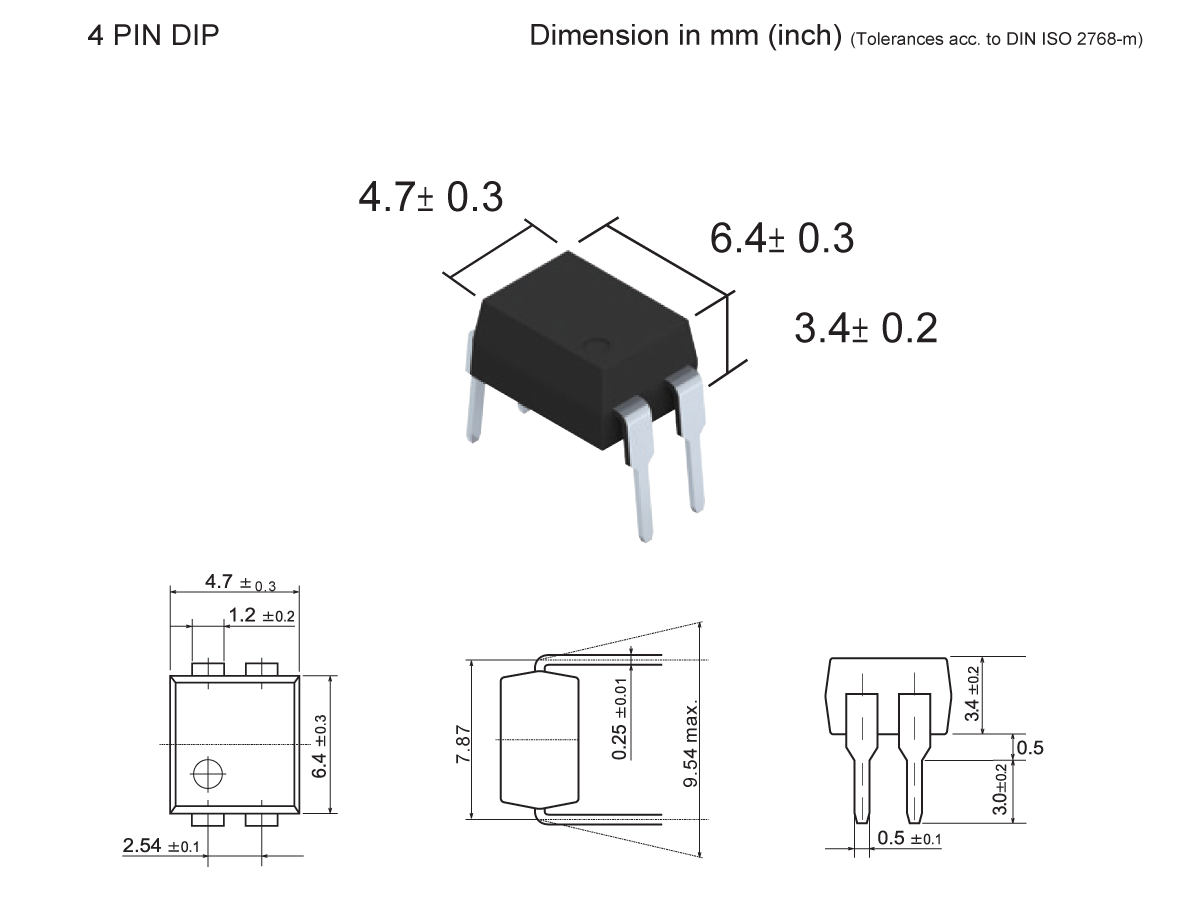

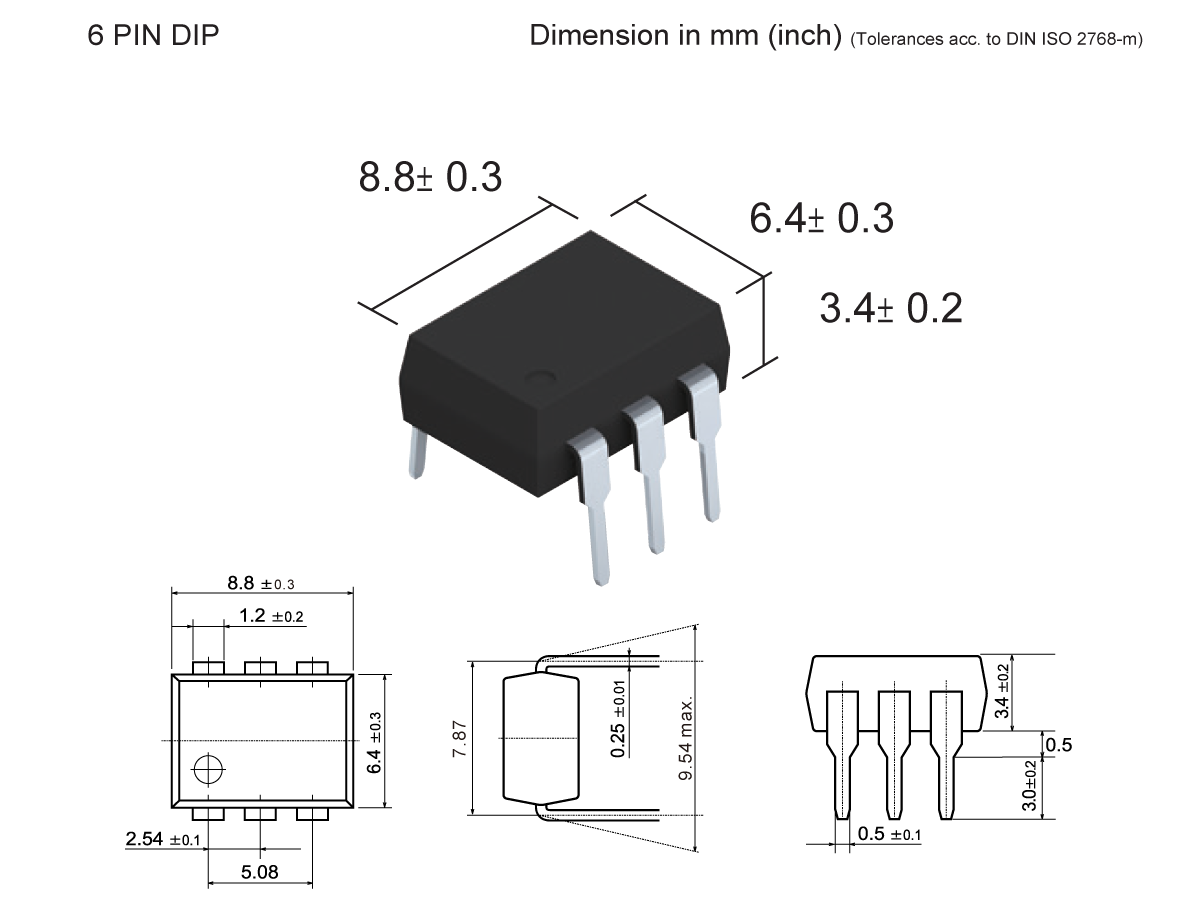

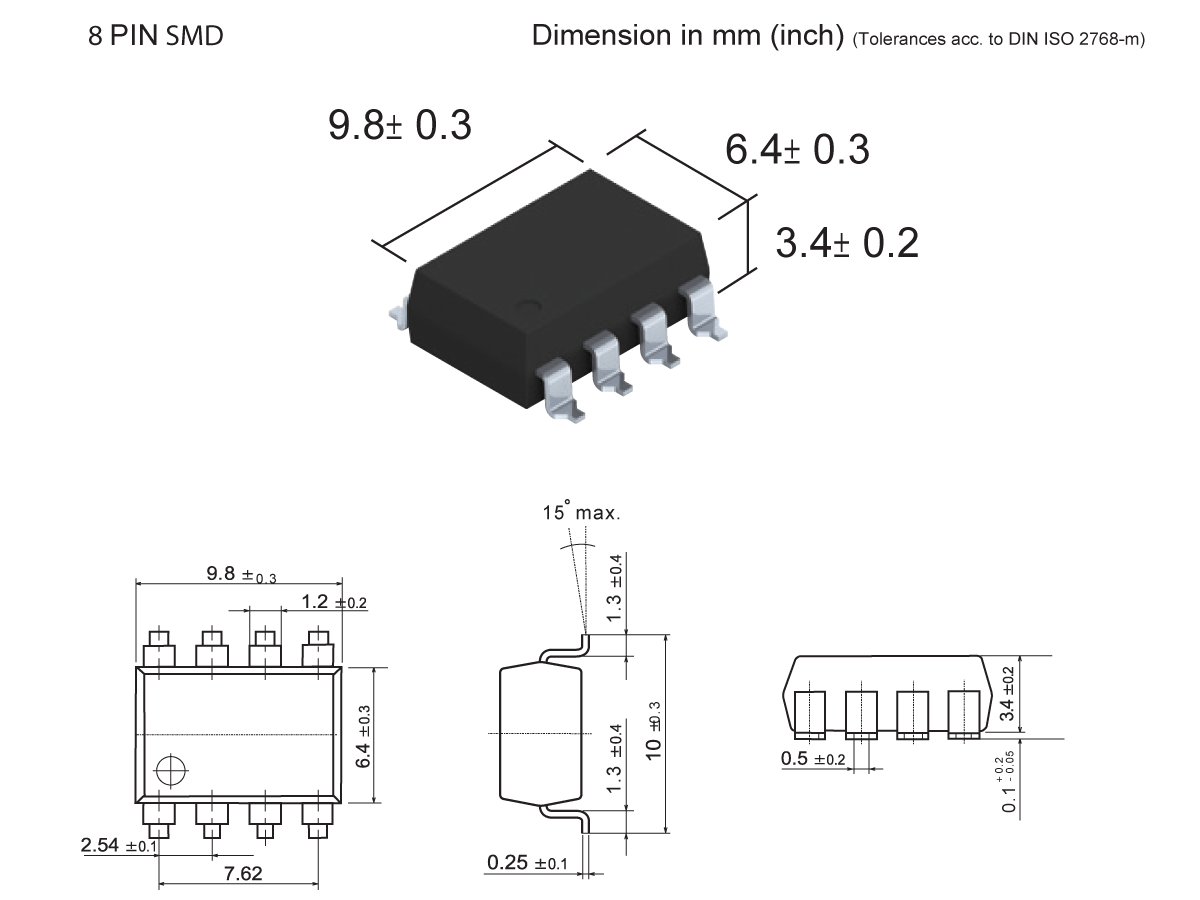

| パッケージ形状（ピン数） | DIP(4, 6, 8)、SMD(4, 6, 8)、SOP(4, 8) |
| 負荷電圧（V）AC/DC | 400 |
| 負荷電流 最大（mA） | 90 |
| LED動作電流 代表値/最大値（mA） | 0.9/3.0 |
| オン抵抗 代表値/最大値（Ω） | 28/30 |
| 出力容量（pF） | 1.3 |
| オフ時漏れ電流（μA） | 1 |
- 半導体自動検査装置（ATE）: 高精度試験向けの信頼性の高いスイッチング
- 電気自動車: バッテリーおよび電力システムにおける中電力制御
- I/Oモジュール: 産業オートメーションにおける信号配線と絶縁
- 医療機器: 診断・モニタリング機器向けの安全・低ノイズスイッチング
- センシング機器:高精度計測機器におけるクリーンな信号制御
- 太陽光バッテリーマネジメント: 再生可能エネルギーシステムにおける高効率スイッチング
- 電気通信: 通信システムにおける小型リレー置換
- セキュリティシステム:入退室管理および警報システム向けの静音・高信頼スイッチング
