KSK-1A83 シリーズ リードスイッチ

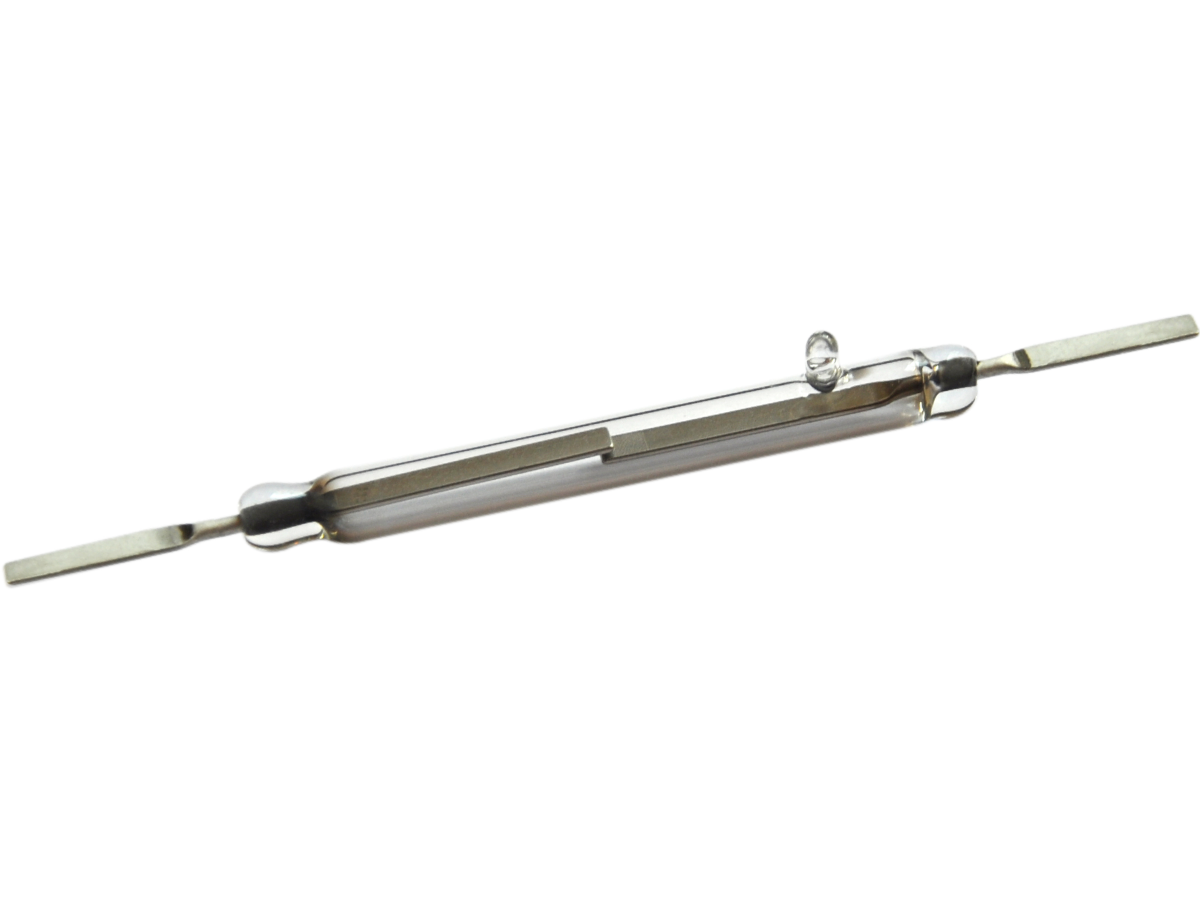

KSK-1A83シリーズは、堅牢な電気的性能と信頼性が要求される厳しい用途向けに設計された高電圧、高電流のリードスイッチです。ガラスボディの長さ53.4mm、直径5.4mmのこのSPST-NO（Form A）スイッチは、最大7,500 VDCのスイッチング電圧、最大3 A DCの電流、および50 Wの定格電力をサポートします。
フラットリード設計により、確実な取り付けが可能で、自動組立工程に適合します。KSK-1A83は、高電圧回路、RFシステム、医療機器、テストおよび測定環境など、精度と耐久性が重要な用途に最適です。
- 厳しい電気環境に対応する最大7,500 VDCの高電圧能力
- 電力集約型アプリケーションに対応する最大3 A DCの大電流対応
- 密閉されたガラスボディにより、湿気、ほこり、汚染物質から保護
- 安定した取り付けと合理的な組み立てのためのフラットリード設計
- 動作時間3.2ms、リリース時間1.5msの高速スイッチング応答
- 広い動作温度範囲 -20°C～+130°C

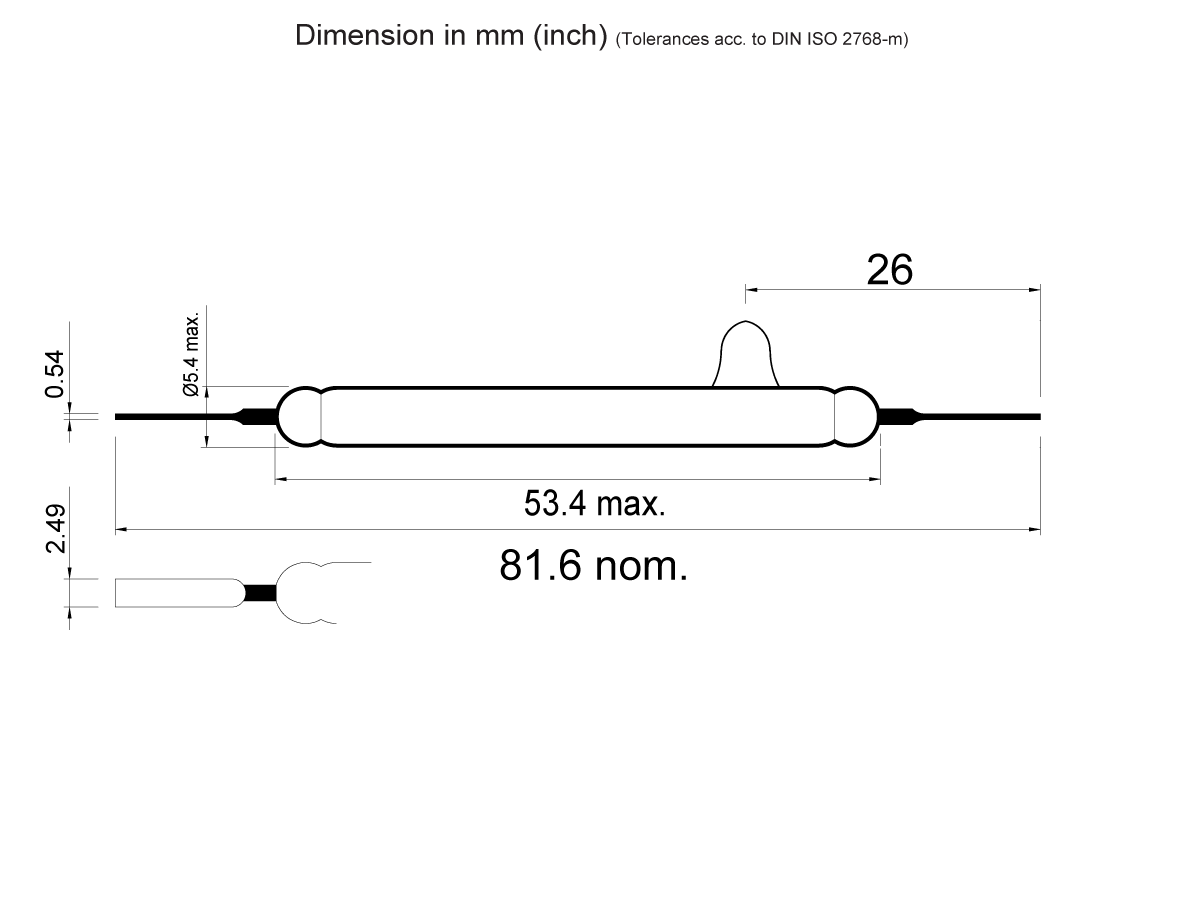

| 全長 mm（インチ） | 81.6 (3.212) |
| 最大ガラス長 mm | 53.4 (2.102) |
| ガラス径mm（インチ） | 5.40 (0.212) |
| リード径 mm（インチ） | 2.49 (0.098) x 0.54 (0.213) |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| プルイン範囲 | 100-150 AT |
| 定格電力 最大 | 50W/7,500VDC/3Amp DC |
- RFスイッチングと信号ルーティング
- 絶縁スイッチングを必要とする医療機器
- 自動試験装置（ATE）
- 高電圧産業用制御システム
- 電力監視と計測
- 航空宇宙および防衛電子機器
