PMシリーズマグネット

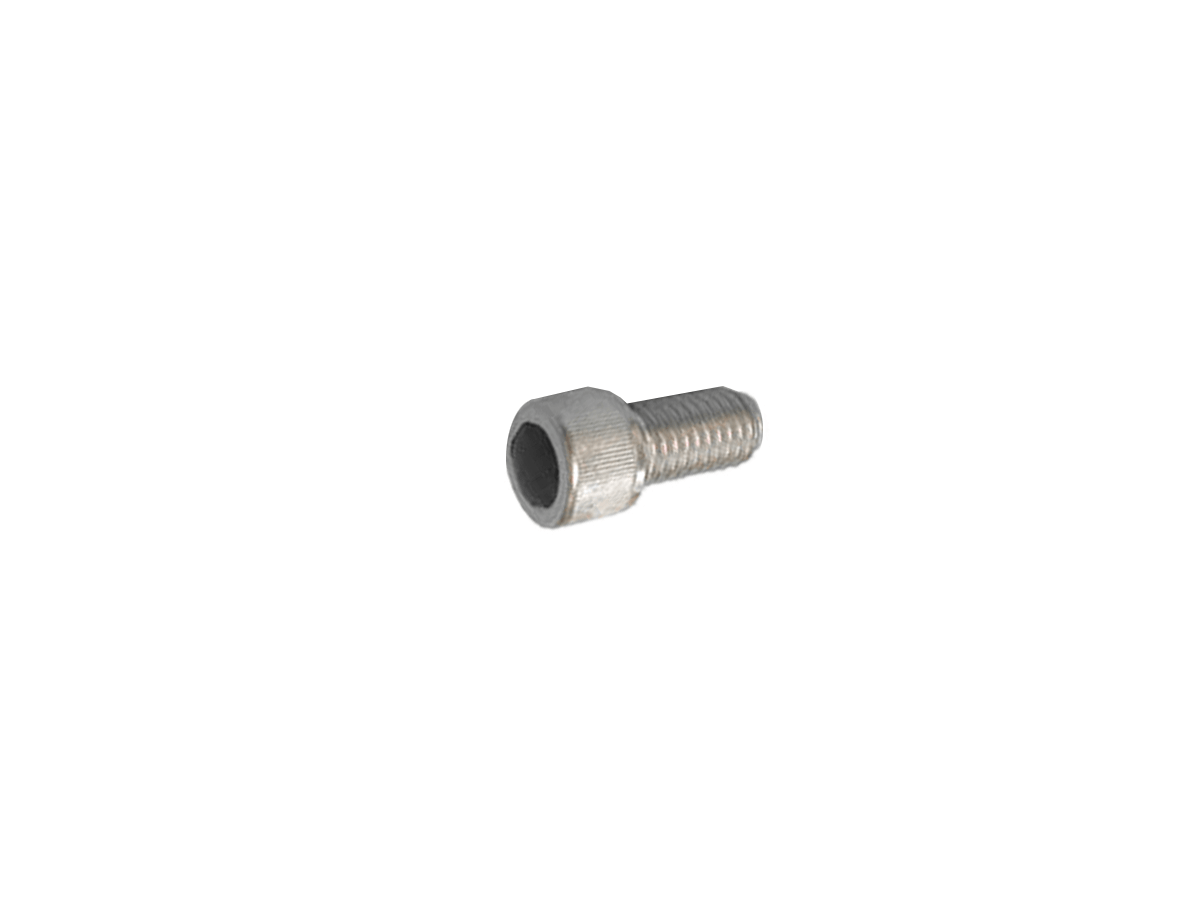

PMシリーズマグネットは高強度ネオジム磁石で、ステンレススチール製ソケットキャップスクリューにしっかりと収納されており、近接センシングや磁気トリガーアプリケーションに頑丈でコンパクトなソリューションを提供します。北極と南極の両バージョンがあり、このシリーズは極性特有のセンシング要件に柔軟に対応します。
設計上の注意

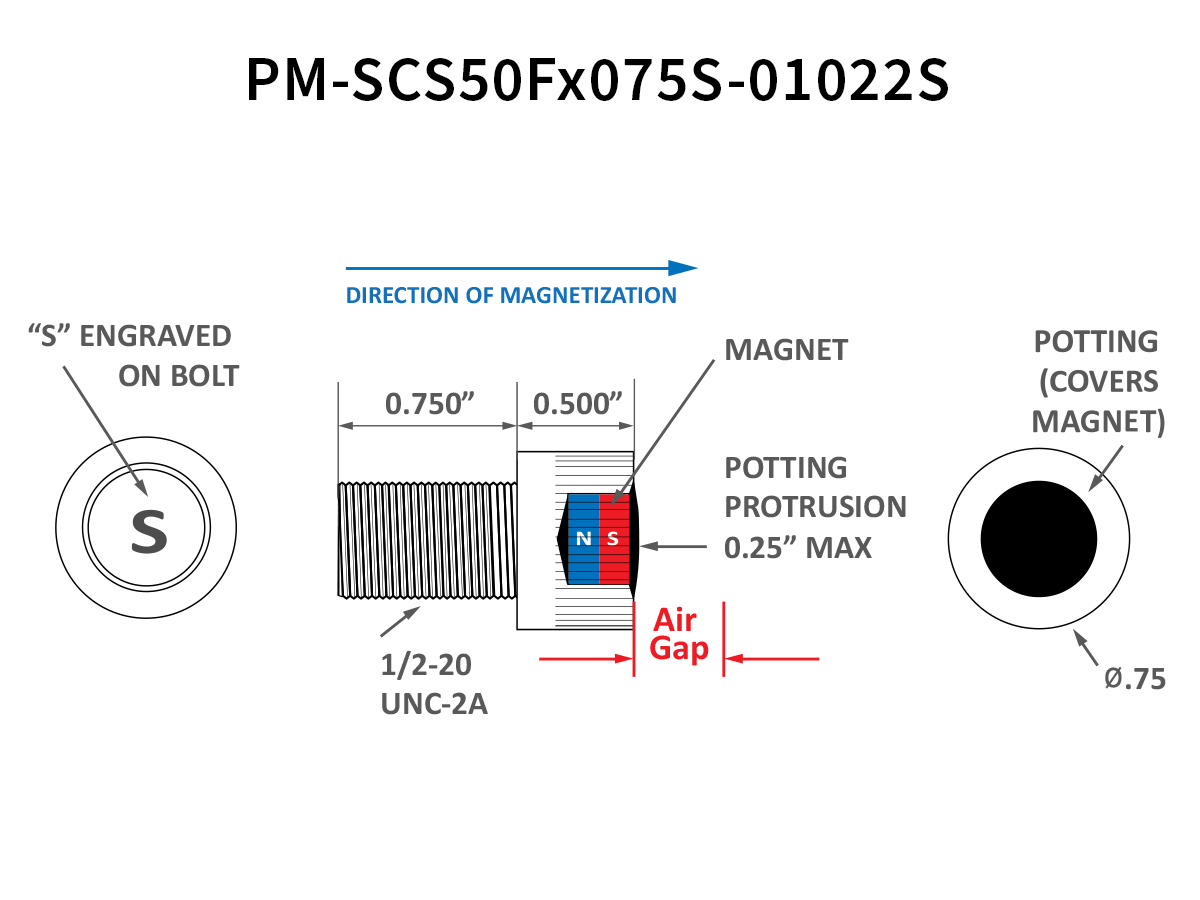

- ギャップはセンサーの表面から磁石の南極面までです。
- 南極用には “S”、北極用には “N “の刻印があり、取り付けの際に視覚的にすばやく識別できます。
- ギャップは計算値であり、部品によって若干異なります。
- 取り付けの際は、非磁性取り付け金具を使用してください。
- センサーの仕様書を参照して、動作ギャップ範囲を決定してください。
- 磁石の近くに鉄系金属があると、センサーの位置での磁場強度に影響します。
- 鋼鉄、磁石、電磁場の存在は、動作ギャップ範囲に影響を与えます。
- 極性選択：センサーの向きやシステム要件に合わせて、北極バージョンと南極バージョンからお選びいただけます。
- 刻印：南極用には “S”、北極用には “N “の刻印があり、設置時に視覚的にすばやく識別できます。
- ポット構造：マグネットはボルトケーシングにしっかりと埋め込まれ、耐久性と環境保護に優れています。
- コンパクトな統合：磁気機能を組み込んだネジ式取り付けソリューションが必要なアプリケーションに最適です。
| 材料仕様 (25°C) | 300-01-022 ネオ35 |
| 加工タイプ | 焼結 |
| BRガウス | 11,700 最小 |
| HCオーステッド | 11,000分 |
| HCIオーステッド | 21,000 最小 |
| BH 最大MGOE | 35 標準 |
| BR温度 CO (%/°C) | -0.10 標準 |
| 反動許容 (UREC) | 0.19% 標準 |
| TC キュリー温度 (°C) | 310 標準 |
| 最大動作温度 (°C) | 150 標準 |
| メッキ、NI (Mils) | 0.6 標準 |
- 産業オートメーション： 位置検知や磁気作動の機械に使用。
- セキュリティシステム入退室管理システムや警報システムで磁気トリガーを可能にします。
- 医療機器無菌環境での非接触センシングに適しています。
- 自動車システム車両部品に組み込んで近接検出が可能。
- ロボット工学モーションコントロールに正確な磁気基準点を提供します。
- カスタムアセンブリメカニカルファスナーへの埋め込み磁石を必要とするOEMに最適です。
