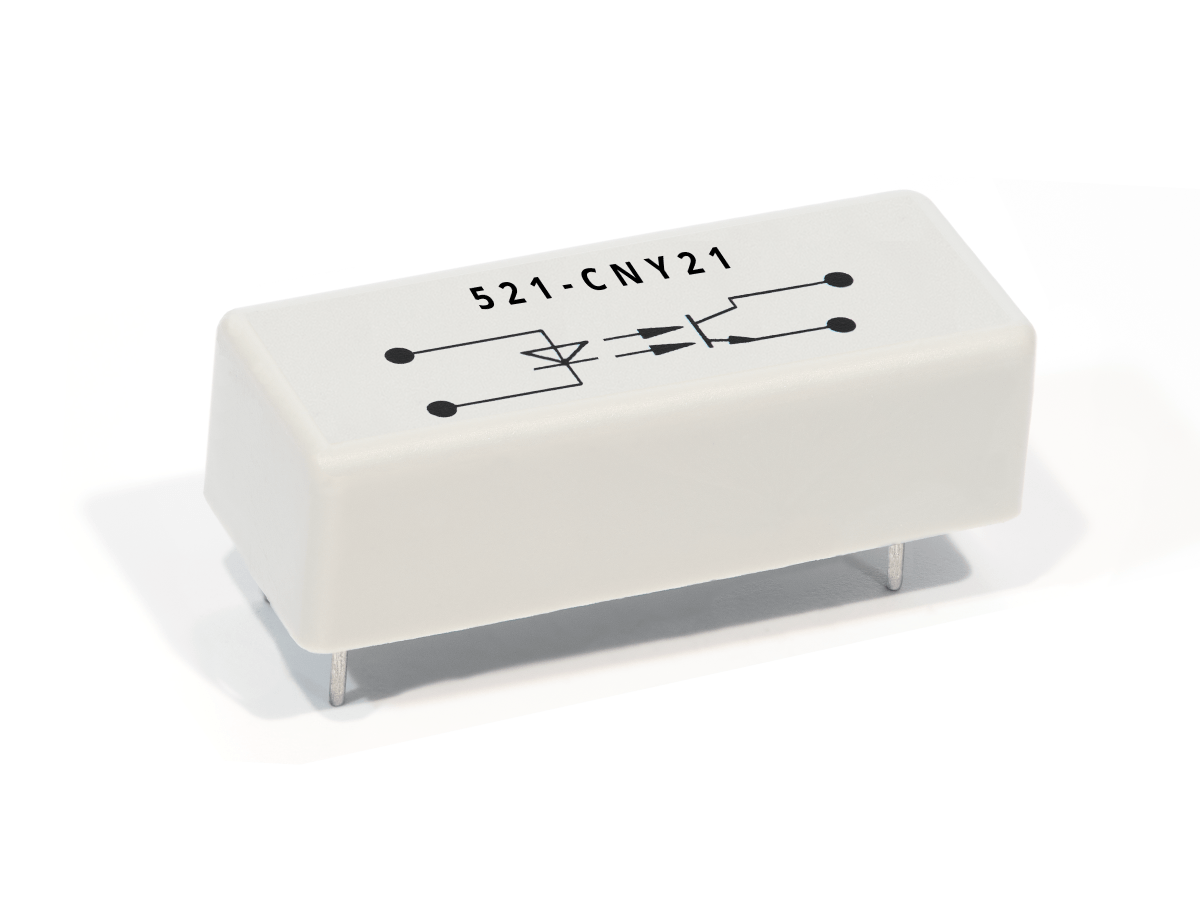

521シリーズのフォトカプラ
521シリーズオプトカプラは、本質安全防爆および高信頼性回路におけるガルバニ分離用に設計された高絶縁ソリッドステートデバイスです。最低絶縁電圧6,000 VDC、絶縁抵抗最大10¹³ Ωのオプトカプラは、可燃性ガスや電気ノイズの多い環境でも、入出力間の安全で安定した信号伝送を保証します。
アナログとデジタルの両方の信号伝送をサポートする521シリーズは、高速スイッチング時間（5.5µsオン／4.2µsオフ）、最小限のカップリング容量、短いサイクルタイムのためのフォトダイオード出力を特長としています。非機械的な設計により、長い動作寿命と磁界への耐性が保証され、24.5mmの延長沿面距離とエアパス距離は厳しい安全要件に適合しています。
これらのオプトカプラは、高い絶縁性と信頼性の高い性能を必要とする危険な環境や産業用システムでの使用に最適です。
- 入出力間最大6,000 VDCのガルバニック絶縁
- 最大10¹³ Ωの高絶縁抵抗
- アナログおよびデジタル信号伝送に対応
- 高速スイッチング時間 (5.5 µs on / 4.2 µs off)
- クリーンな信号分離のための最小限のカップリング容量
- 柔軟な制御ロジックのための信号反転機能
- 長寿命の非機械的スイッチング
- 磁界や環境干渉に影響されない
- 沿面距離とエアパス距離を24.5mmに拡大し、安全性を強化
| 絶縁電圧 入出力 最小 (VDC) | 6000 |
| 電流伝達比 lc/lf (lf = 10mA) Min. | 0.5 |

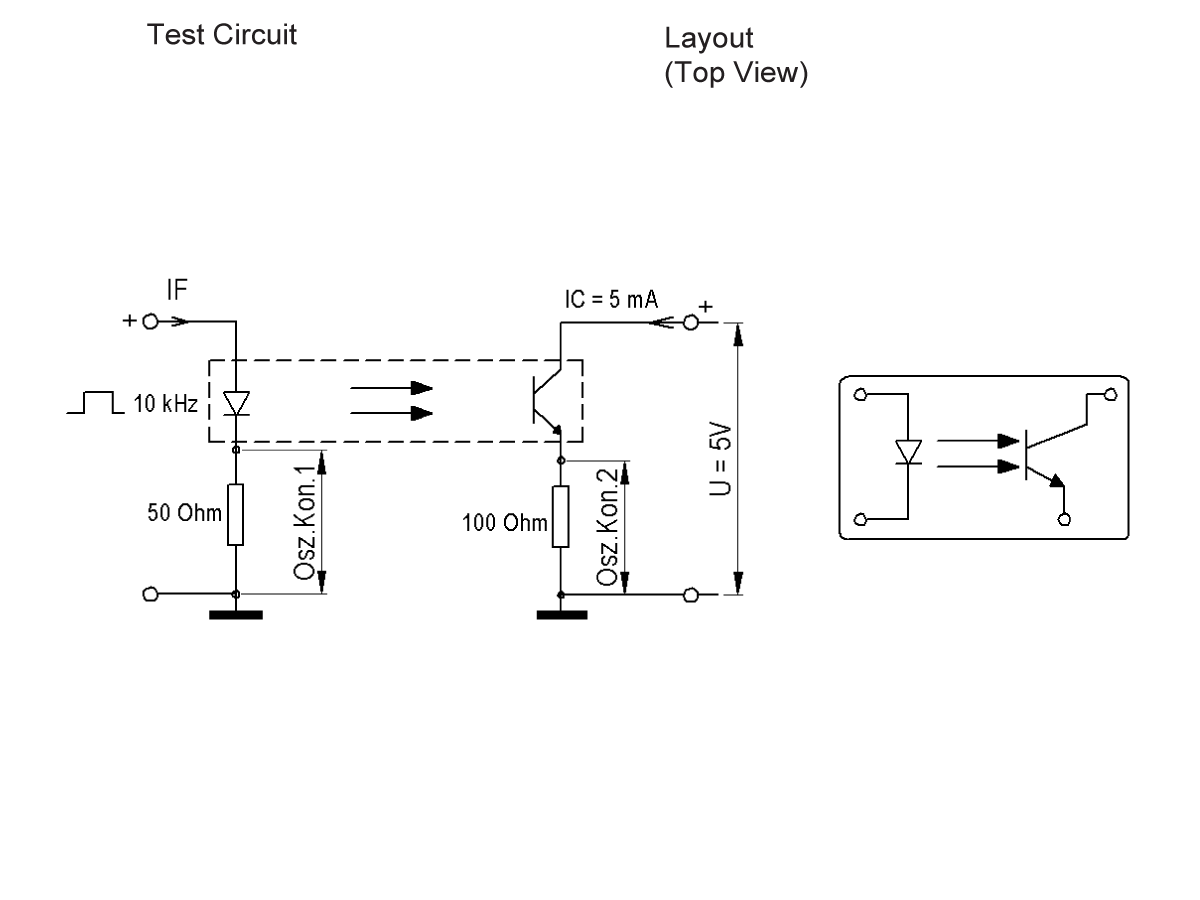

| オン/オフ時間(µsec) | 5.5/4.2 |
| コレクタ・エミッタ間電圧(VDC) Max. | 70 |
| クリープ距離、エアパスI/O最小（mm） | 24.5 |
| 周囲温度 | -40～85 |
- 石油・ガス:可燃性環境における制御システムの信号絶縁
- 鉱業爆発性雰囲気での安全なスイッチング
- 医療機器高感度デバイスのESD耐性信号分離
- テストと測定精密機器における高速信号転送
- オートメーションシステム 産業用制御回路におけるガルバニック絶縁
- エネルギー＆電力システム 再生可能エネルギーシステムと従来型エネルギーシステムにおける絶縁
- プロセス制御 危険な生産環境における安全な信号ルーティング
