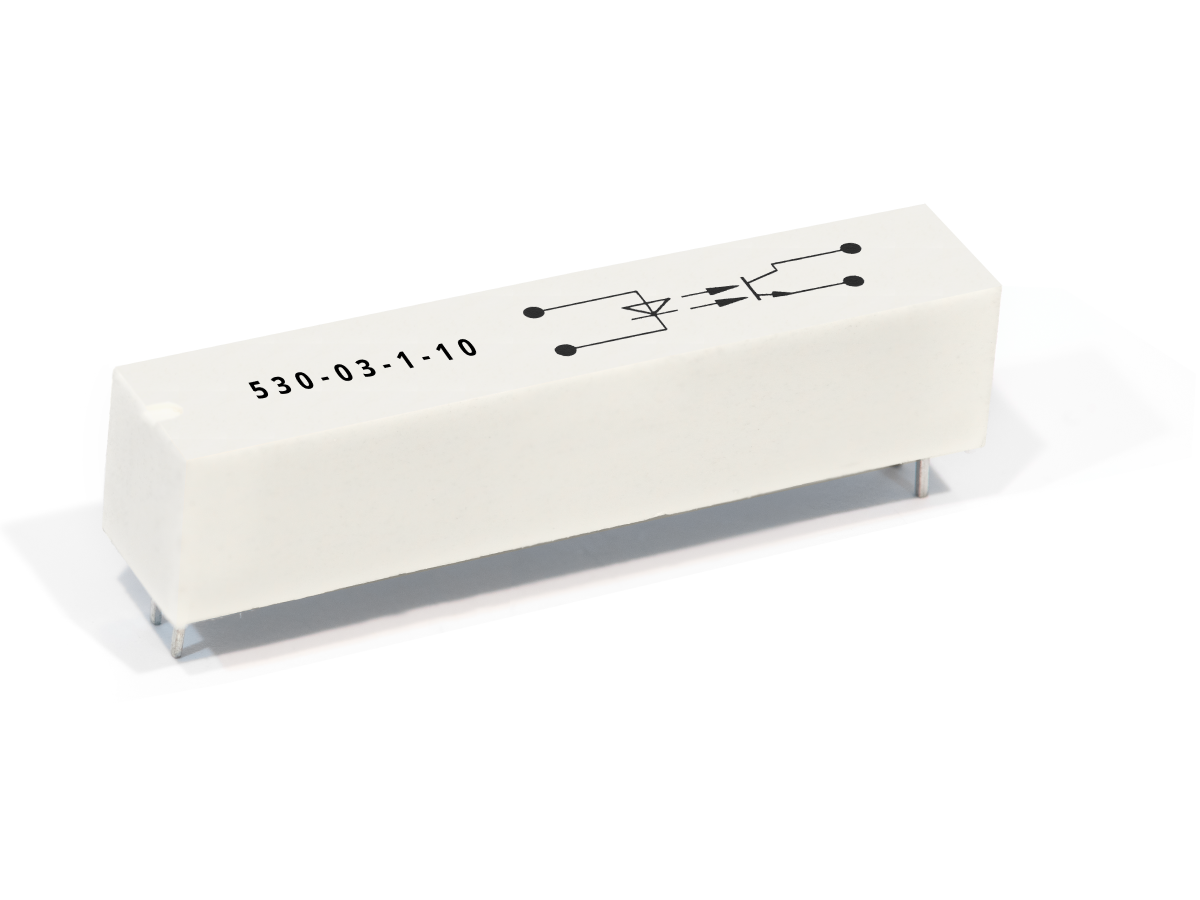

530-03シリーズ フォトカプラ
530-03シリーズのフォトカプラは、本質安全および高信頼性回路におけるガルバニック絶縁向けに設計された、高耐圧のソリッドステート絶縁デバイスです。最大20,000 VDCの絶縁定格と最大10¹² Ωの絶縁抵抗により、可燃性ガスの存在する環境や高い電気的干渉下でも、入力と出力間の安全な信号伝送を実現します。
530-03シリーズは、アナログおよびデジタル信号伝送の両方に対応し、高速スイッチング（オン5.5 µs／オフ4.2 µs）、低結合容量、短サイクルタイムに適したフォトダイオード出力を特長とします。非機械式設計により長期動作寿命と磁界の影響を受けにくい特性を実現します。沿面距離および空間距離が34 mmで、危険環境向けの厳格な安全規格に適合します。
これらのフォトカプラは、高絶縁、高速応答、過酷条件下での信頼性の高い性能が求められる産業システムに最適です。
- 入力-出力間で最大20,000 VDCのガルバニック絶縁
- 最大10¹² Ωの高絶縁抵抗
- アナログ/デジタル信号伝送対応
- 高速スイッチング時間（オン 5.5 µs / オフ 4.2 µs）
- クリーンな信号分離のための最小結合容量
- 柔軟な制御ロジックに対応する信号反転機能
- 非機械式スイッチングによる長寿命
- 磁界および環境干渉に対する耐性
- 安全性向上のための沿面距離/空間距離 34 mm
- 応答性の高い信号処理に対応する最大50 kHzの遮断周波数
| 入力/出力間 絶縁電圧（VDC）最大 | 20,000 |
| 電流伝達比 Ic/If（If = 10mA）最小 | 0.5 |
| 遮断周波数 | 50kHz |
| オン/オフ時間（µsec） | 5.5 / 4.2 |
| コレクタ-エミッタ間電圧（VDC）最大 | 32 |
| 沿面距離、空間距離 I/O 最小（mm） | 34 |
| 周囲温度 °C | -40 – 85 |
- Oil & Gas: 可燃性環境向け制御システムにおける信号絶縁
- Mining Operations: 爆発性雰囲気における安全スイッチング
- Medical Equipment: 高感度機器におけるESD耐性信号分離
- Test & Measurement: 精密計測機器における高速信号伝送
- Automation Systems: 産業用制御回路におけるガルバニック絶縁
- Energy & Power Systems: I再生可能エネルギーおよび従来型エネルギーシステムにおける絶縁
- Process Control: 危険な生産環境における安全な信号ルーティング
