535シリーズ フォトカプラ

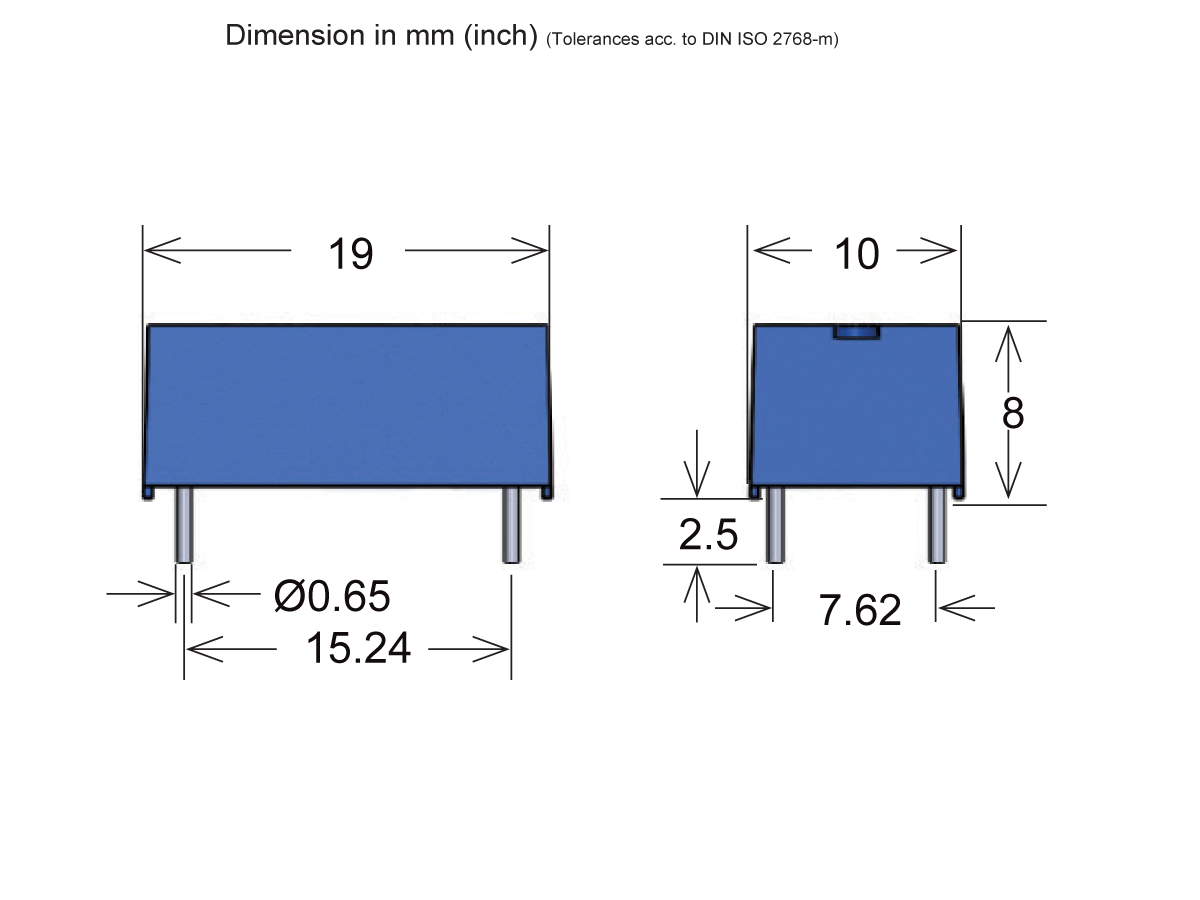

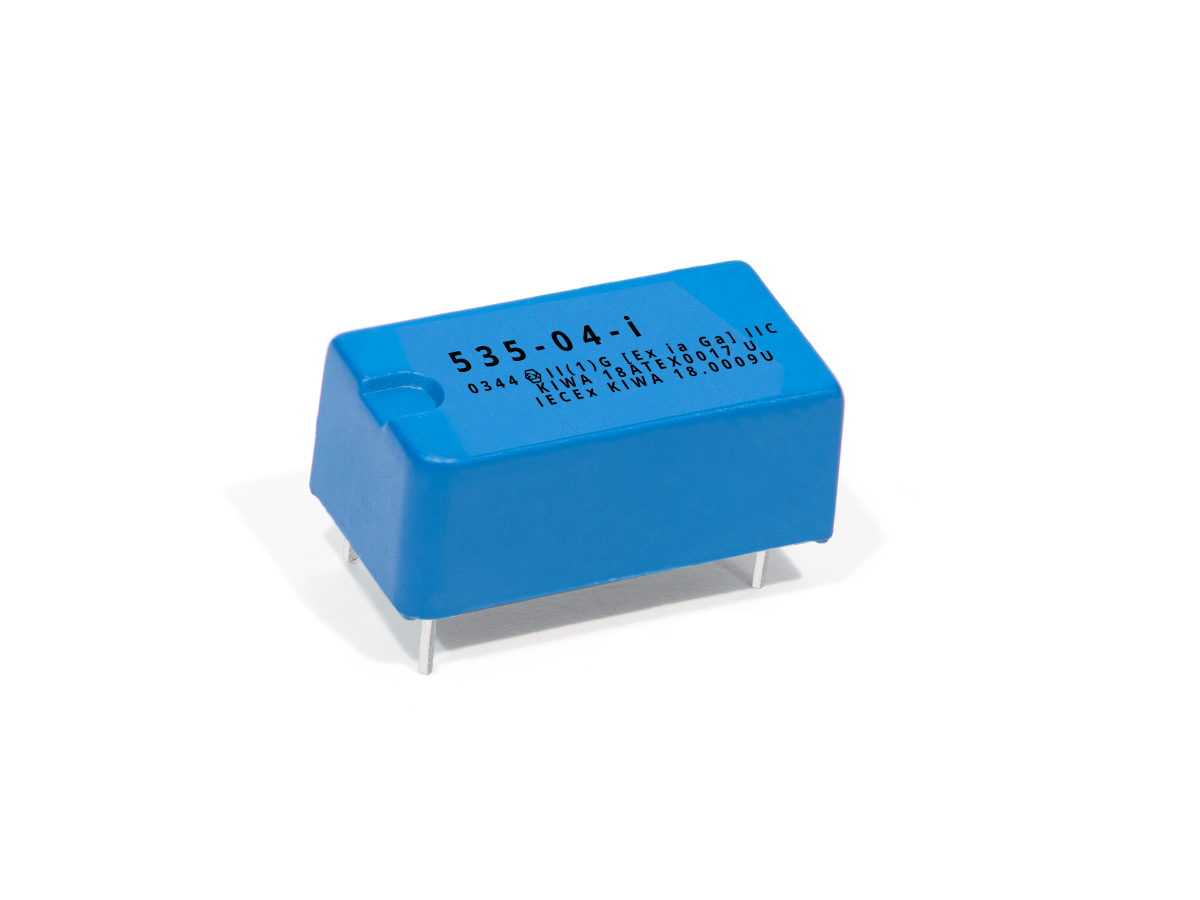

535シリーズのフォトカプラは、本質安全および高信頼性回路におけるガルバニック絶縁向けに設計された、高絶縁のソリッドステートデバイスです。最小絶縁電圧4,000 VDC、最大10¹³ Ωの絶縁抵抗により、危険環境や電気ノイズの多い環境でも、入力と出力間の安全で安定した信号伝送を実現します。
ATEXおよびIECEx規格に認証されている535シリーズは、低結合容量と高速スイッチング特性により、アナログ/デジタルの両信号伝送に対応します。内蔵フォトダイオード出力により短サイクルタイムと信号反転機能を実現し、非機械式設計により長寿命動作と磁界耐性を確保しています。
沿面距離および空間距離14.5 mmにより、535シリーズは厳格な安全要求を満たし、可燃性ガスゾーン、医療システム、産業オートメーション用途に最適です。
保護方式：II (1) G [Ex ia Ga] II C
適用規格：EN 60079-0、EN 60079-11
- 爆発性または危険環境での使用に対応したATEX \u0026amp; IECEx認証取得
- 入力-出力間のガルバニック絶縁：最大4,000 VDC
- 絶縁抵抗：最大10¹³ Ω
- アナログ/デジタル信号伝送対応
- 高速スイッチング：オン（typ. 19.5 µs）/ オフ（typ. 212 µs）
- クリーンな信号分離に寄与する低結合容量
- 柔軟な制御ロジックに対応する信号反転機能
- 非機械式スイッチングによる長寿命
- 磁界および環境ノイズの影響を受けにくい
- 安全性向上のための沿面/空間距離：14.5 mm
| 入出力間絶縁耐圧 最小（VDC） | 4000 |
| 電流伝達率 Ic/If（If = 10mA）最小 | 3 |
| オン/オフ時間（µsec） | 19.5/212 |
| コレクタ-エミッタ間電圧（VDC）最大 | 32 |
| 沿面距離・空間距離（入出力間）最小（mm） | 14.5 |
| 周囲温度（°C） | -40 to 85 |
- 石油・ガス: 可燃性環境向け制御システムにおける信号絶縁
- 鉱山操業: 爆発性雰囲気での安全スイッチング
- 医療機器: 高感度機器におけるESD耐性の信号分離
- 試験・計測: 精密機器における高速信号伝送
- オートメーションシステム: 産業用制御回路におけるガルバニック絶縁
- エネルギー・電力システム: 再生可能エネルギーおよび従来型エネルギーシステムにおける絶縁
- プロセス制御: 危険な生産環境における安全な信号ルーティング
