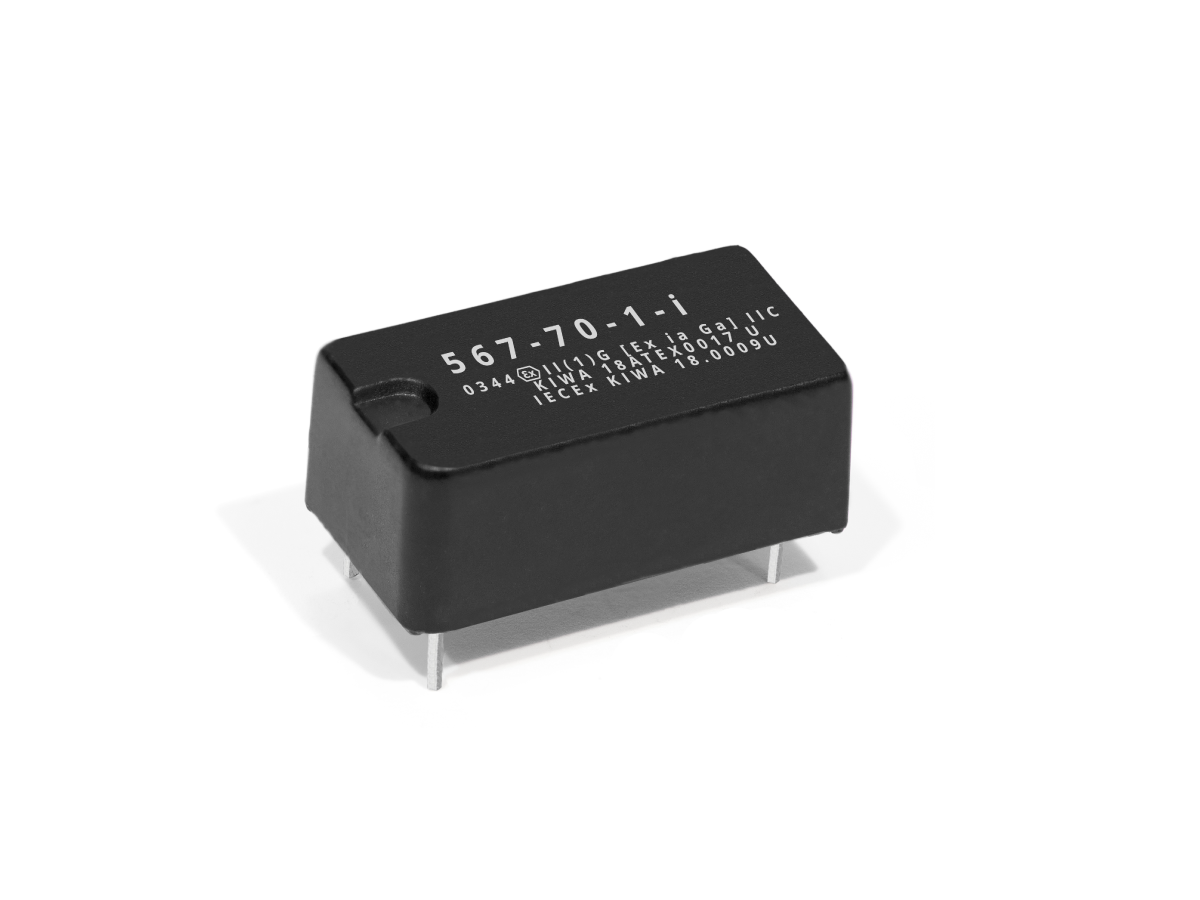

567シリーズ フォトカプラ
567シリーズ フォトカプラは、本質安全回路におけるガルバニック絶縁用に設計された高絶縁のソリッドステートデバイスです。ATEXおよびIECEx規格に認証されており、可燃性ガスゾーン、採掘現場、医療施設など、電気安全性と信頼性が重要となる危険環境での使用に最適です。
最小絶縁電圧 4,000 VDC、絶縁抵抗 最大 10¹³ Ω、スイッチング時間 0.5 µsの高速特性により、567シリーズはアナログ／デジタルの両信号伝送に対応します。短サイクルタイムに適したフォトダイオード出力を備え、信号反転機能も提供するため、複雑な制御ロジックに適しています。
コンパクト設計で、沿面距離および空間距離 14 mmを確保し、厳格な安全規格への適合を実現します。非機械式のスイッチング機構により長寿命動作と磁界耐性を備え、要求の厳しい産業用途における堅牢なソリューションです。
保護方式: II (1) G [Ex ia Ga] II C
適合規格: EN 60079-0, EN 60079-11
- 本質安全回路用途でATEX \u0026amp; IECEx認証取得
- 入力-出力間のガルバニック絶縁：最大4,000 VDC
- 絶縁抵抗：最大10¹³ Ω
- 高速スイッチング時間（オン／オフ 0.5 µs）
- アナログ／デジタル信号伝送対応
- 低結合容量によるクリーンな信号分離
- 信号反転機能による柔軟なロジック制御
- 非機械式スイッチングによる長寿命
- 磁界および環境ノイズの影響を受けにくい設計

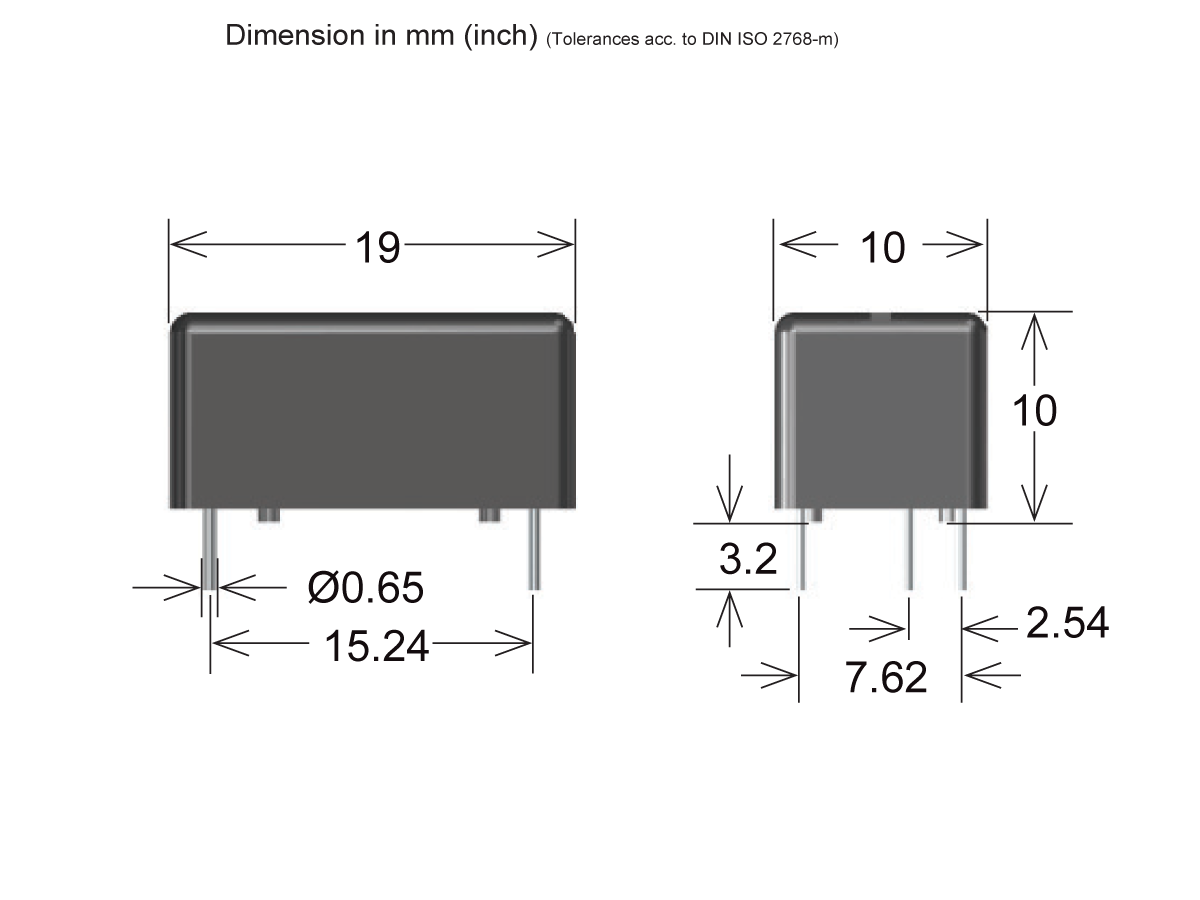

- 沿面距離／空間距離14 mmのコンパクト設計
| 入出力間絶縁耐圧 最小（VDC） | 4000 |
| 出力電流 IO 最大（mA） | 50 |
| 電源電圧 最大（VDC） | 5 |
| オン／オフ時間（µsec） | 0.5/0.5 |
| 沿面距離、空間距離（入出力間）最小（mm） | 14 |
| 周囲温度（°C） | -20 to 85 |
- Oil & Gas: 可燃性環境向け制御システムにおける信号絶縁
- Mining Operations: 爆発性雰囲気における安全スイッチング
- Medical Equipment: 高感度デバイスにおける耐ESD信号分離
- Test & Measurement: 精密機器における高速信号伝送
- Automation Systems: 産業用制御回路におけるガルバニック絶縁
- Energy & Power Systems: 再生可能エネルギーおよび従来型エネルギーシステムにおける絶縁
- Process Control: 危険な生産環境における安全な信号配線
