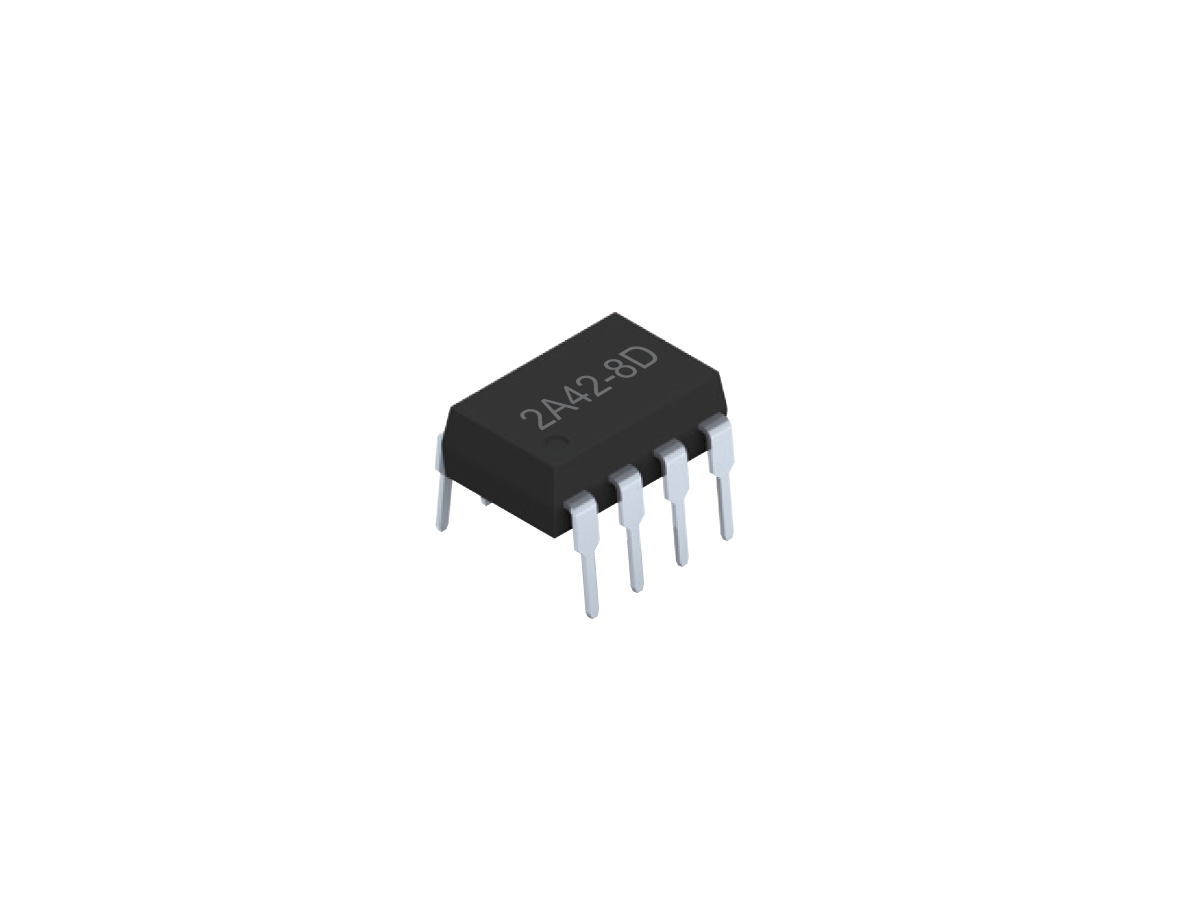

SMP-42 Photo-MOSFET リレー
SMP-42シリーズは、コンパクトな電子システムにおける強力で信頼性の高いスイッチング用に設計された、大電流のソリッドステートPhoto-MOSFETリレーです。SOP、SMD、およびDIPパッケージで入手可能で、最大AC60VまたはピークDC、最大負荷電流5A、ピーク能力10Aのスイッチングをサポートし、中～高出力アプリケーションに最適です。
わずか20 mΩの標準オン抵抗、400～1300 pFの低出力容量、1 µAの最小オフ状態リーク電流により、SMP-42シリーズは効率的な信号制御と高い完全性を保証します。ソリッドステート設計により、接点バウンスや機械的摩耗がなく、衝撃、振動、環境汚染物質に対する優れた耐性を提供します。
このシリーズは、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベル負荷の両方のスイッチングに最適化されています。極めて高い入出力間絶縁と長い動作寿命により、産業、車載、医療、テスト環境向けの信頼性の高いソリューションとなっています。
- 接点バウンスや機械的劣化のないソリッドステート・スイッチング
- 大電流スイッチング能力（連続最大5A、ピーク最大10A）
- 効率的なパワーハンドリングのための超低オン抵抗（typ.
- クリーンな信号遷移のための低出力容量（400～1300 pF
- 信号忠実度を高める最小のオフ状態リーク電流（1 µA）
- 安全な回路分離のための極めて高い入出力間絶縁
- SOP、SMD、DIPパッケージで提供され、柔軟な統合が可能
- 耐衝撃性、耐振動性、汚れた環境への耐性
- 長期間安定したオン抵抗で安定した性能を発揮
- ソリッドステート形態で高い信頼性と長い動作寿命
| お問い合わせフォーム | 1A、2A |

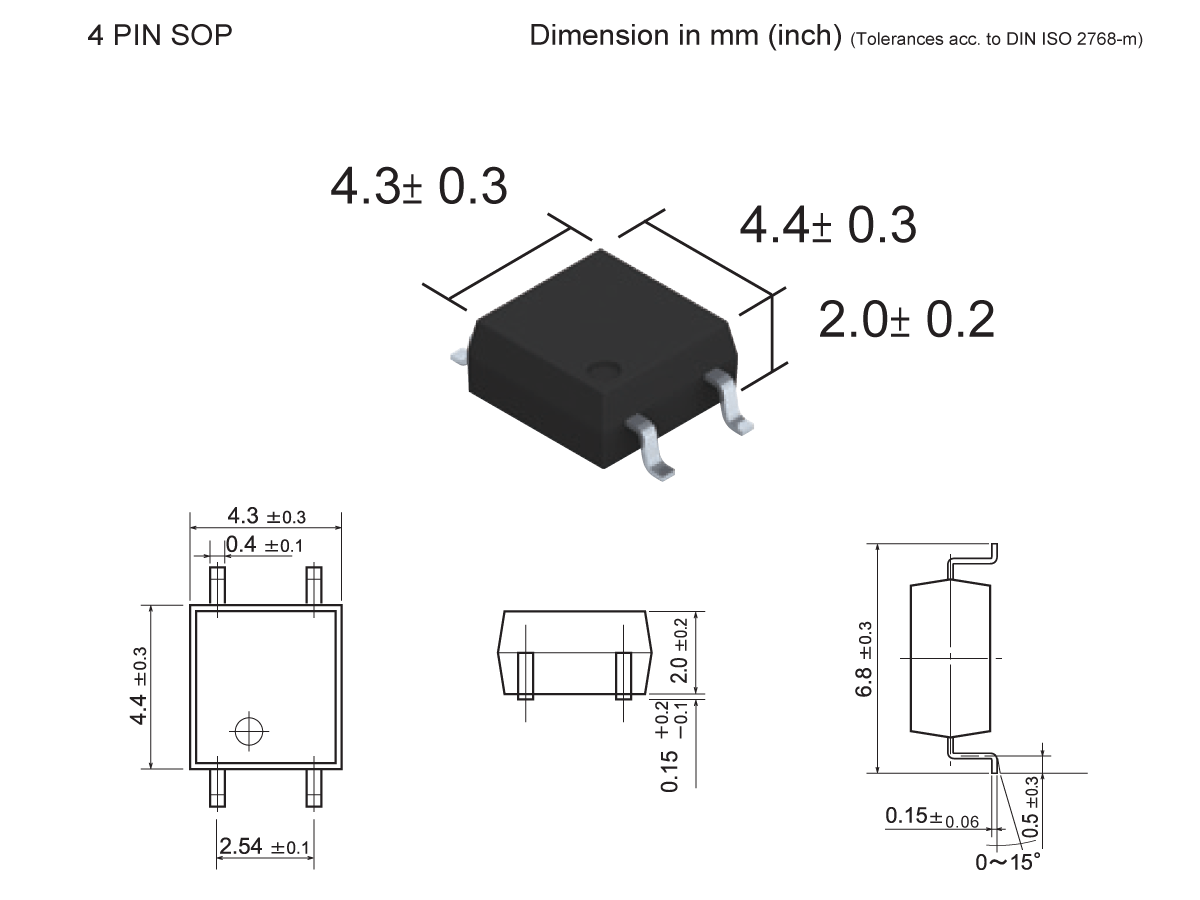

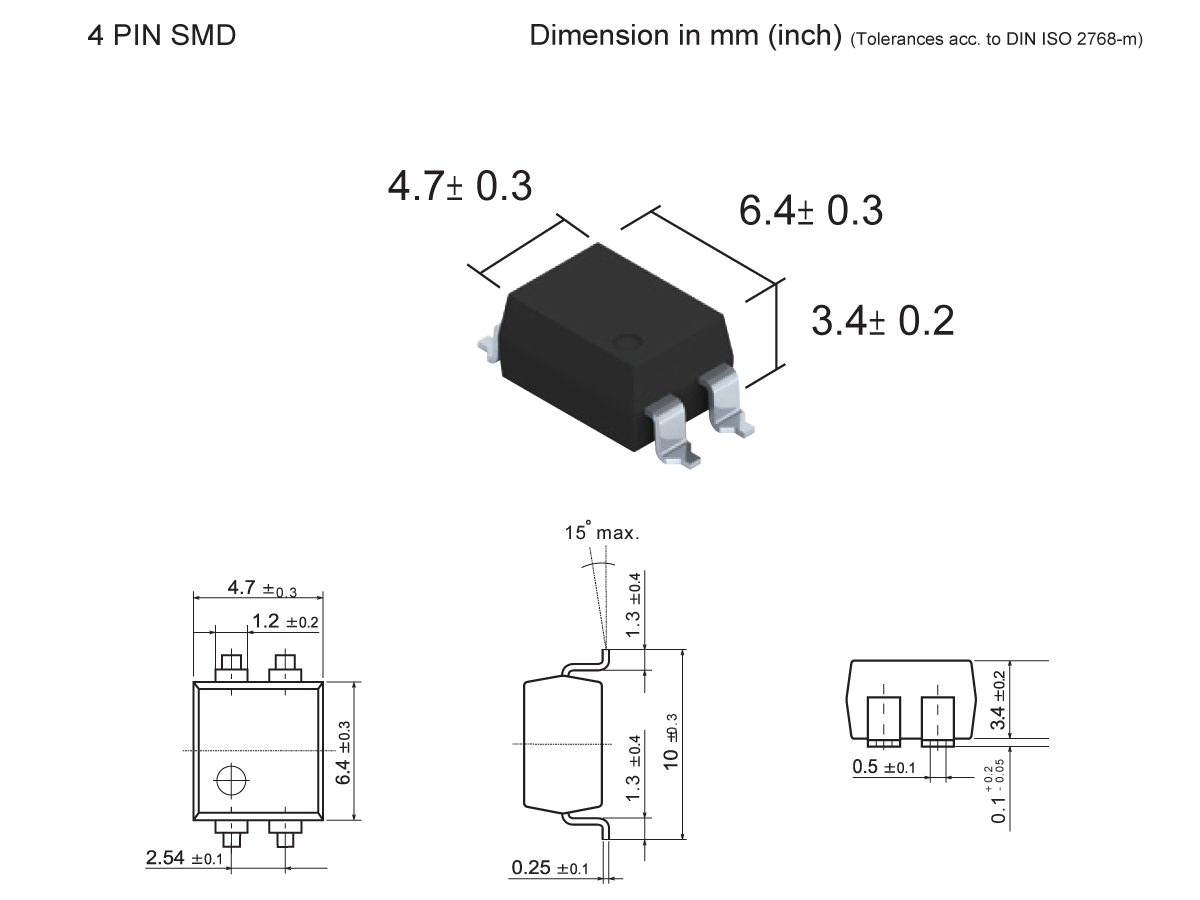

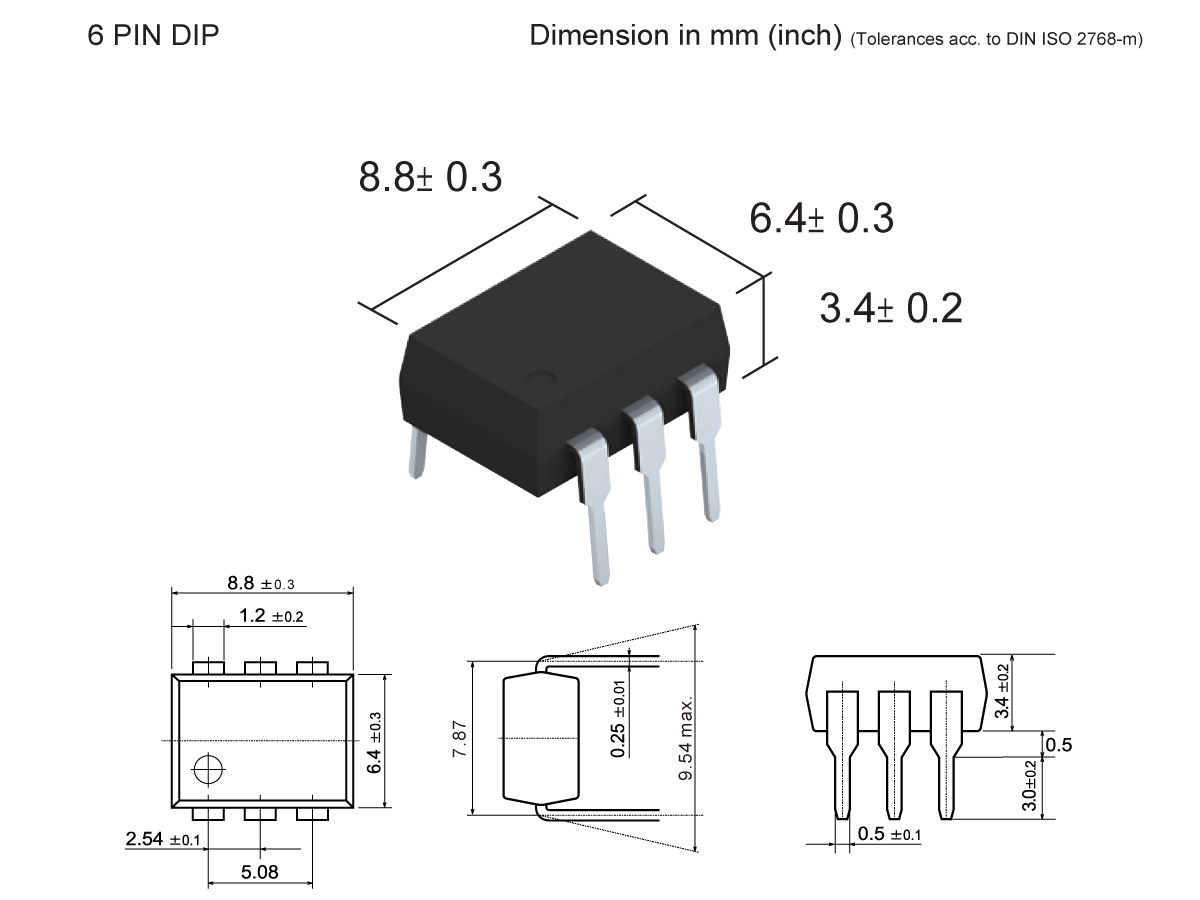

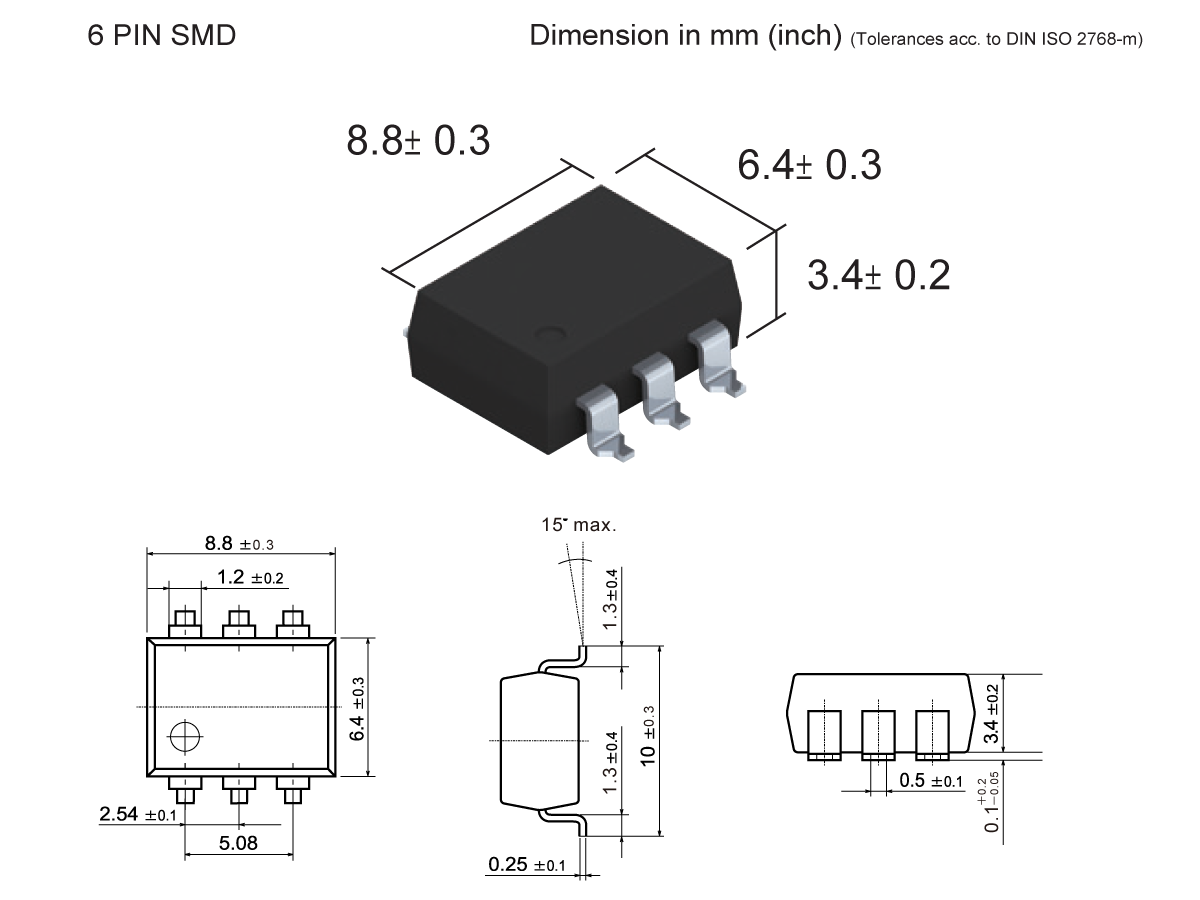

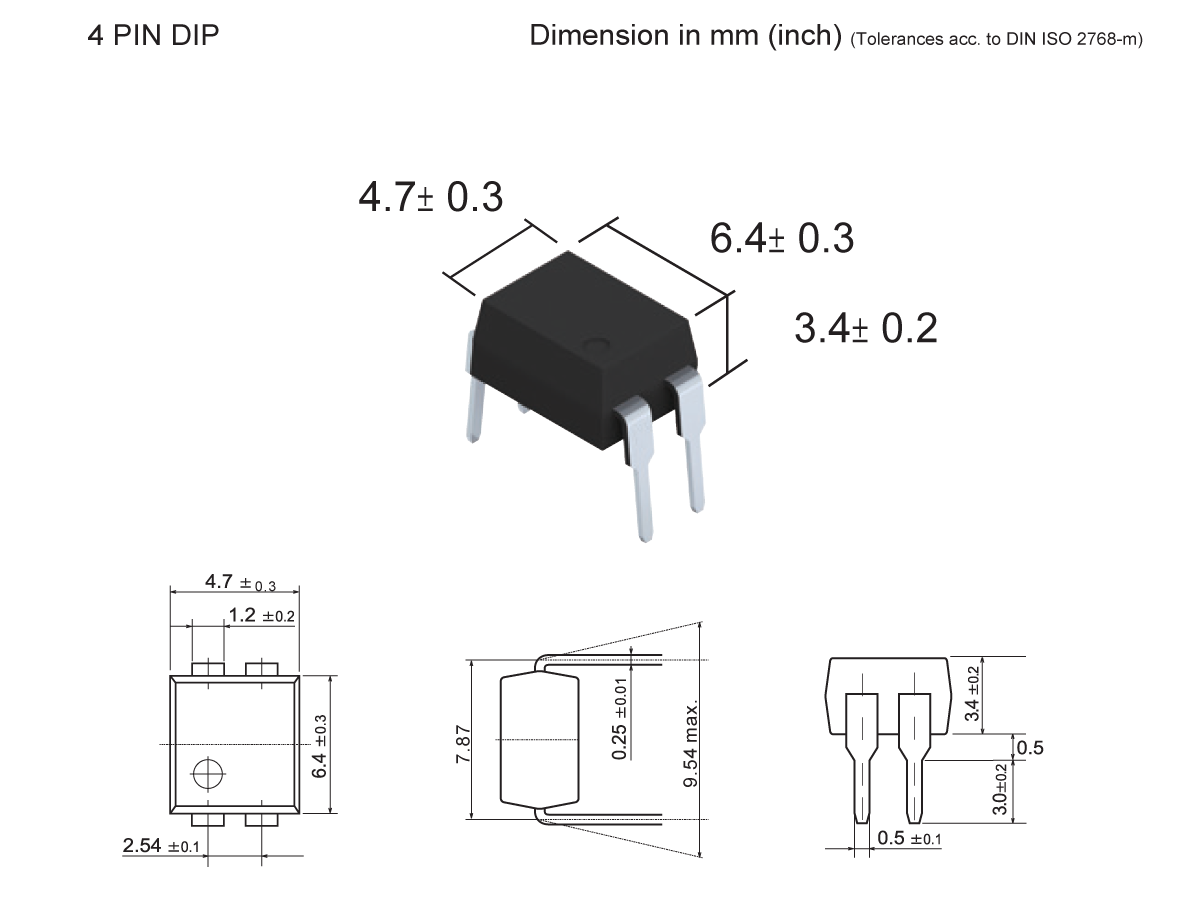

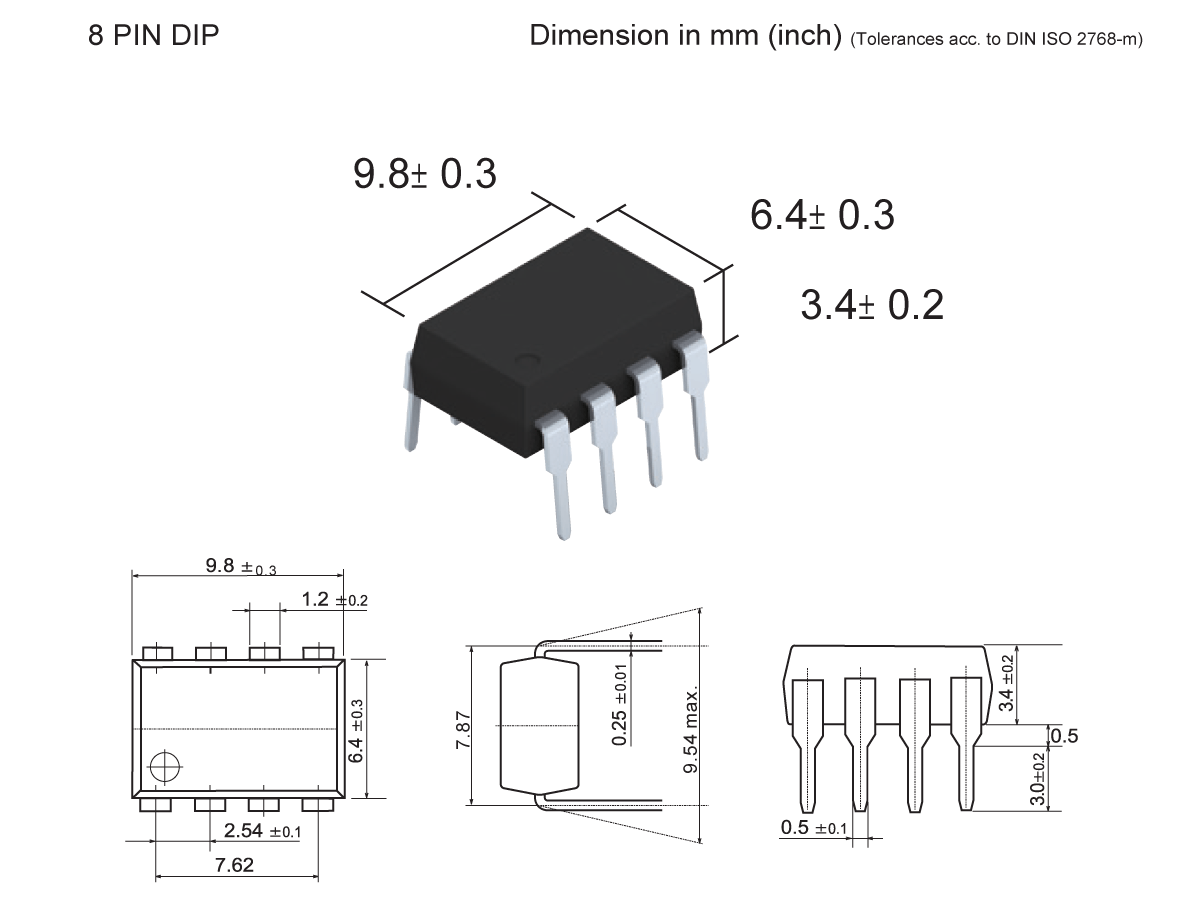

| パッケージスタイル（ピン数） | DIP（4、6、8）、SMD（4、6、8）、SOP（4、8） |
| 負荷電圧 (V) AC/DC | 60 |
| 負荷電流 Max.(A) | 2-5 |
| LED動作電流 Typ/Max.(mA) | 50 |
| オン抵抗 Typ/Max.(Ω) | 0.02/0.064 |
| 出力キャパシタンス (pF) | 400-1300 |
| オフ状態リーク電流 (μA) | 1 |
- 自動試験装置（ATE）：精密試験用大電流スイッチング
- 電気自動車バッテリーおよび駆動システムの電力制御
- I/Oモジュール 産業オートメーションにおける信号ルーティングと絶縁
- 医療機器 診断および監視装置における安全で低ノイズのスイッチング
- センシング機器 精密計装におけるクリーンな信号制御
- 電気通信 通信システムにおけるコンパクトなリレー交換
- セキュリティシステム： 入退室管理および警報システムにおける静かで信頼性の高いスイッチング
- 半導体テスター チップ評価セットアップにおける高性能スイッチング
- 車載（AEC-Q101）： 過酷な車載環境に対応
