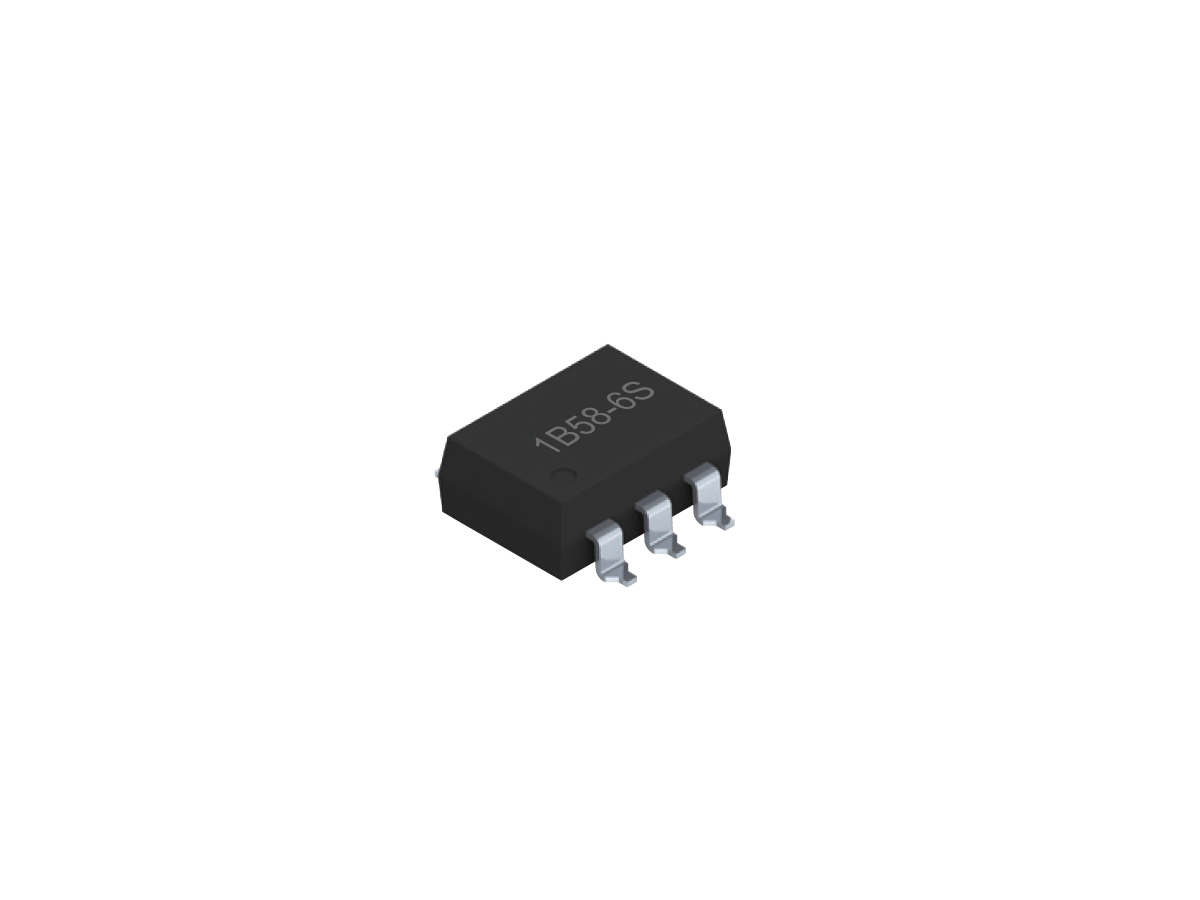

SMP-58シリーズ Photo-MOSFETリレー
SMP-58シリーズは、コンパクトで高性能な電子システムにおける超高信頼性スイッチング用に設計された高電圧ソリッドステートPhoto-MOSFETリレーです。SMDおよびDIPパッケージで入手可能で、最大AC1800VまたはピークDC、最大負荷電流30mAまでのスイッチングをサポートし、小さな実装面積で極めて高い絶縁性と電圧ハンドリングを必要とするアプリケーションに最適です。
100Ωの標準オン抵抗、10pFの低出力キャパシタンス、10µAの最小オフ状態リーク電流により、SMP-58シリーズは高電圧条件下でもクリーンな信号遷移と高いシグナルインテグリティを保証します。ソリッドステート設計により、機械的摩耗や接点バウンスがなく、衝撃、振動、環境汚染に対する優れた耐性を提供します。
このシリーズは、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベル負荷の両方のスイッチングに最適化されています。極めて高い入出力間絶縁と長い動作寿命により、産業、車載、医療、テスト環境向けの信頼性の高いソリューションとなっています。
- 接点バウンスや機械的劣化のないソリッドステート・スイッチング
- 超高電圧スイッチング能力（最大1800 V AC/DC）
- クリーンな信号遷移のための低出力キャパシタンス（10 pF）
- 信号忠実度を高める最小限のオフステート・リーク電流（10 µA）
- 安全な回路分離のための極めて高い入出力間絶縁
- SMDおよびDIPパッケージで提供され、柔軟な統合が可能
- 耐衝撃性、耐振動性、汚れた環境への耐性
- 長期間安定したオン抵抗で安定した性能を実現
- ソリッドステートで高い信頼性と長い動作寿命
| お問い合わせフォーム | 1A |

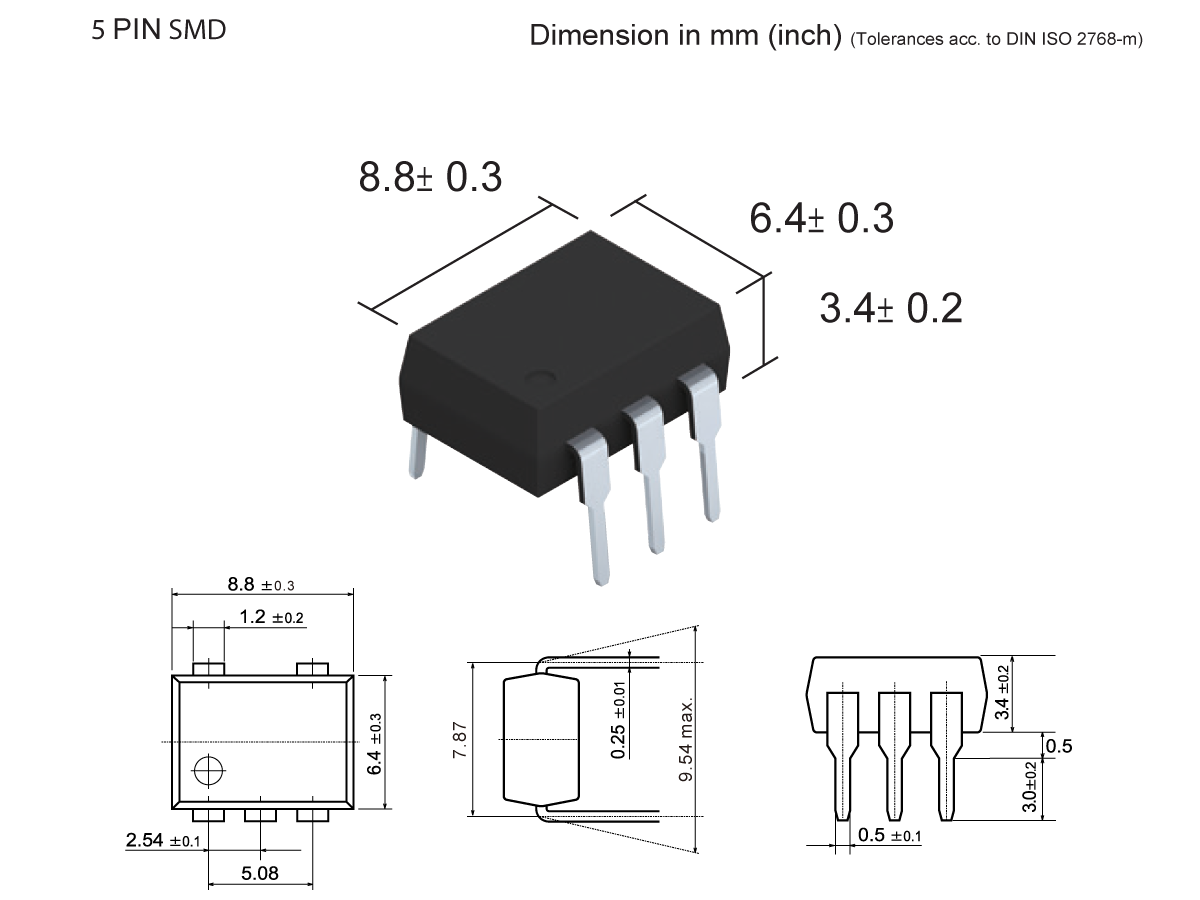

| パッケージスタイル（ピン数） | DIP5、SMD5 |
| 負荷電圧（V） AC/DC | 1800 |
| 最大負荷電流(mA) | 30 |
| LED動作電流Typ/Max.(mA) | 2.5/5.0 |
| オン抵抗 Typ/Max.(Ω) | 100/180 |
| 出力キャパシタンス (pF) | 10 |
| オフ状態リーク電流 (μA) | 10 |
- 自動試験装置（ATE）： 精密試験用高電圧スイッチング
- 電気自動車 バッテリーおよび電源システムの高電圧制御
- I/Oモジュール 産業オートメーションにおける信号ルーティングと絶縁
- 医療機器 診断およびモニタリング装置における安全で低ノイズのスイッチング
- センシング機器 精密計装におけるクリーンな信号制御
- 太陽電池管理： 再生可能エネルギーシステムにおける効率的なスイッチング
- テレコミュニケーション 通信システムにおけるコンパクトなリレー交換
- セキュリティシステム： 入退室管理および警報システムにおける静かで信頼性の高いスイッチング
- 自動車（AEC-Q101）： 過酷な自動車環境に適合
