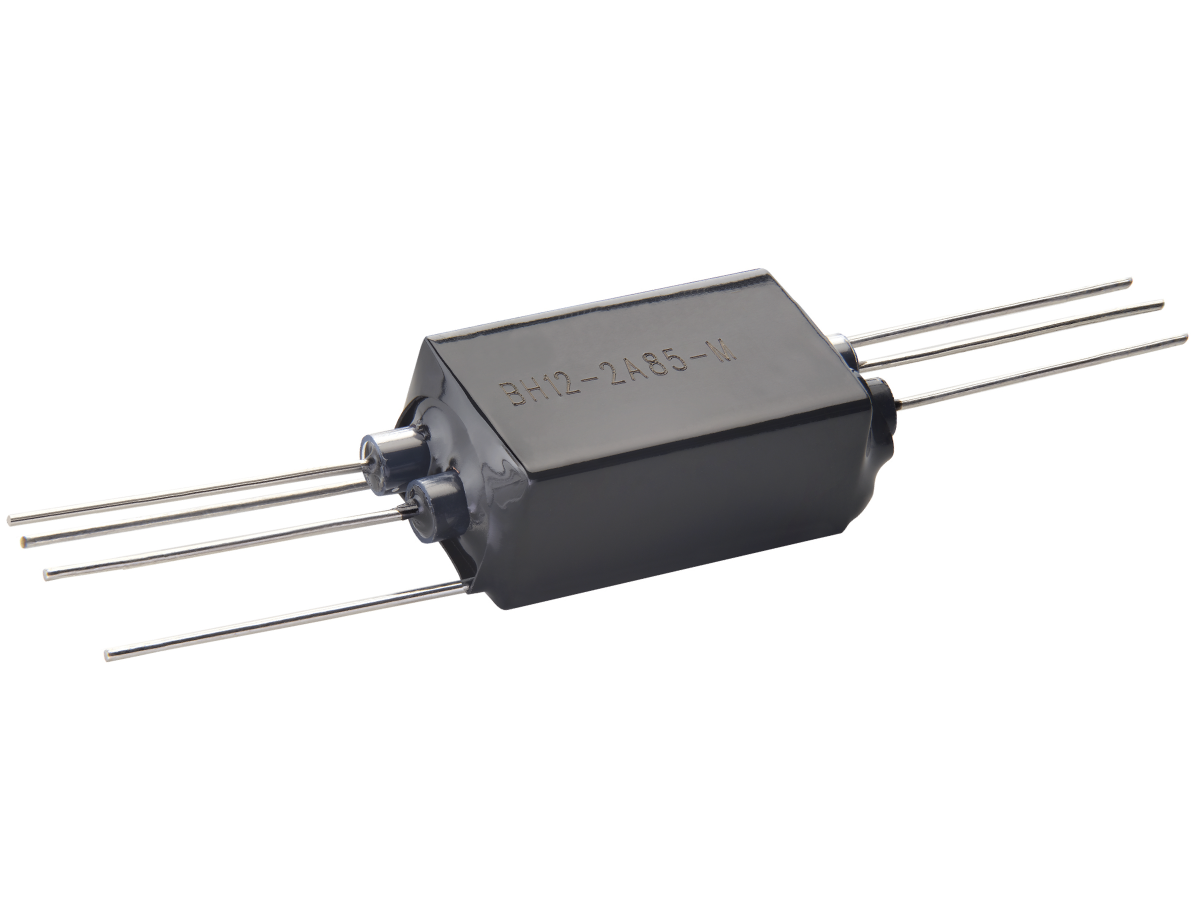

BHシリーズ リードリレー
BH Seriesは、要求の厳しい試験・計測環境における高精度スイッチング向けに設計された、高電力・高耐圧絶縁のリードリレーです。3 kVDC以上の耐電圧を備え、最大1 kVDCまでスイッチングに対応し、ピコアンペアレンジの超低リーク電流と最大10 TΩの絶縁抵抗を実現します。これにより、高電圧・高精度アプリケーションに最適です。
一体型の静電シールドとアキシャルスイッチリードを採用し、BH Seriesは干渉を最小化しつつ高密度実装に対応します。1リレーあたり最大4スイッチまでのForm A構成で提供され、コイル電圧は5 VDC、12 VDC、24 VDCに対応し、定格電力は最大100 Wです。堅牢なドライスイッチ設計と磁気シールドにより、半導体自動検査装置（ATE）や半導体試験において、水銀リレーに代わる信頼性の高い選択肢となります。
- 最大1 kVDCまでの高スイッチング電圧対応
- 開放接点間の耐電圧：3 kVDC以上
- 最大10 TΩの高絶縁抵抗による超低リーク電流
- 最大4 Form Aスイッチ対応のマルチチャネル・ドライスイッチ設計
- 絶縁強化のための静電シールド内蔵
- 高密度PCB実装向け磁気シールド
- 信号整合性に優れた低接点抵抗（ON抵抗）
- 確実かつ安定した組み込みを実現するスルーホール実装
- グローバル環境規制に対応するRoHS／REACH準拠
| 絶縁耐圧 | 3kVDC以上 |
| コイル電圧（VDC） | 5、12、24 |
| コイル抵抗（Ω） | 100-1600 |

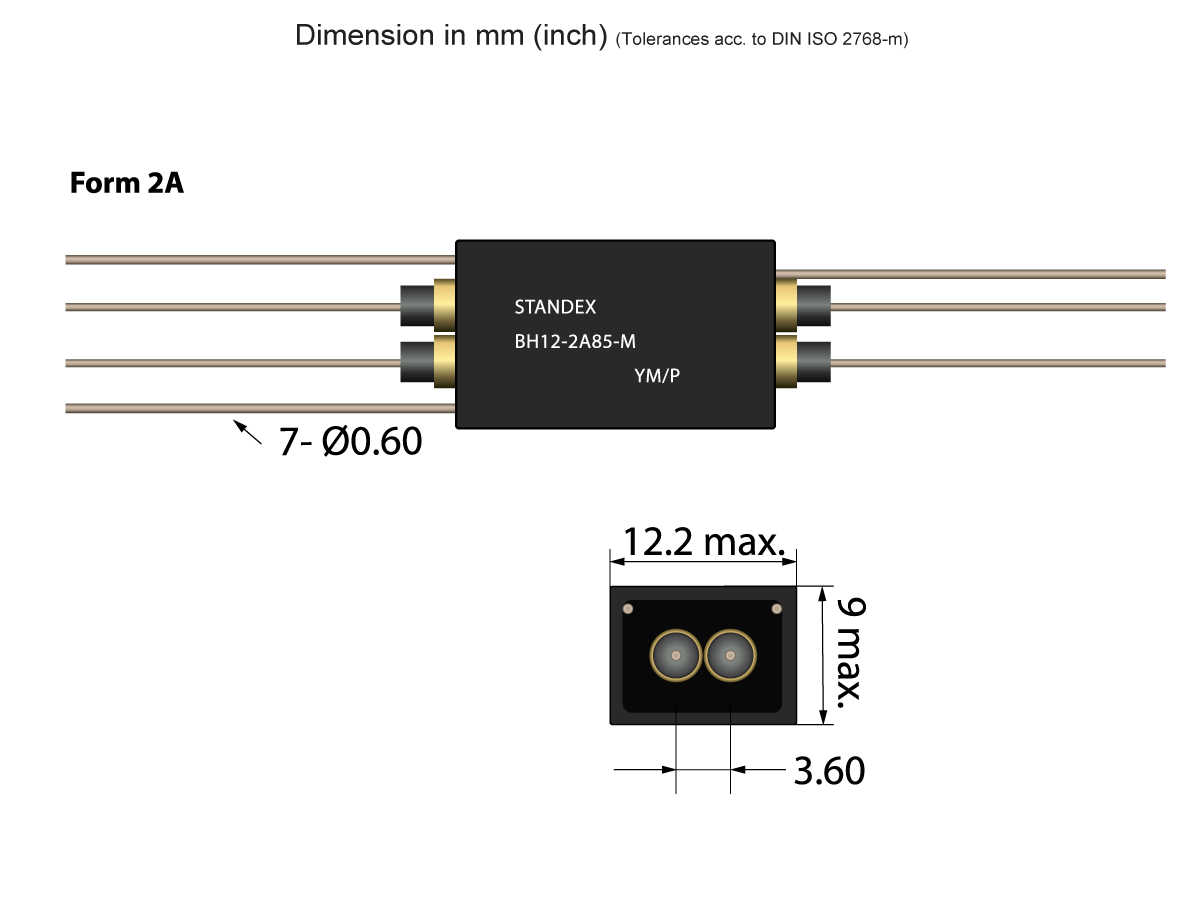

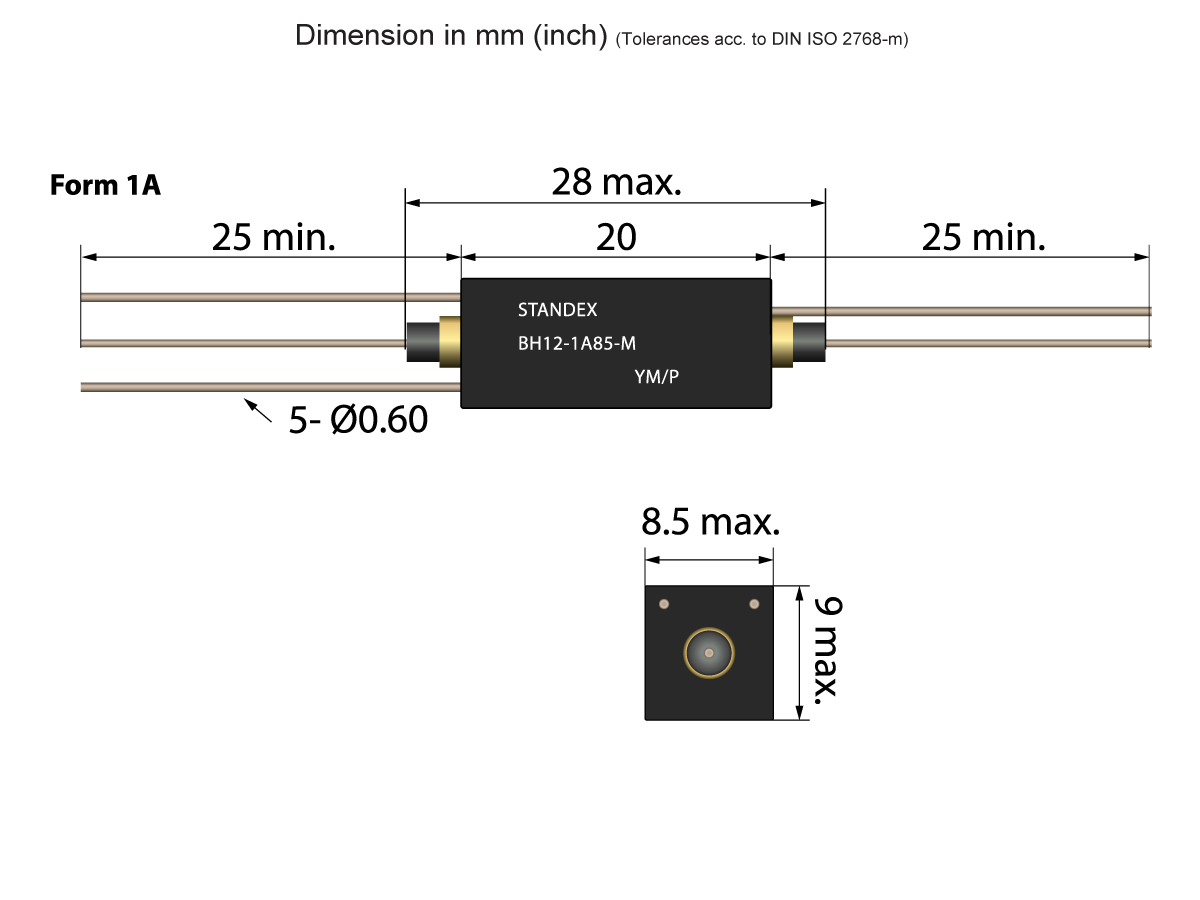

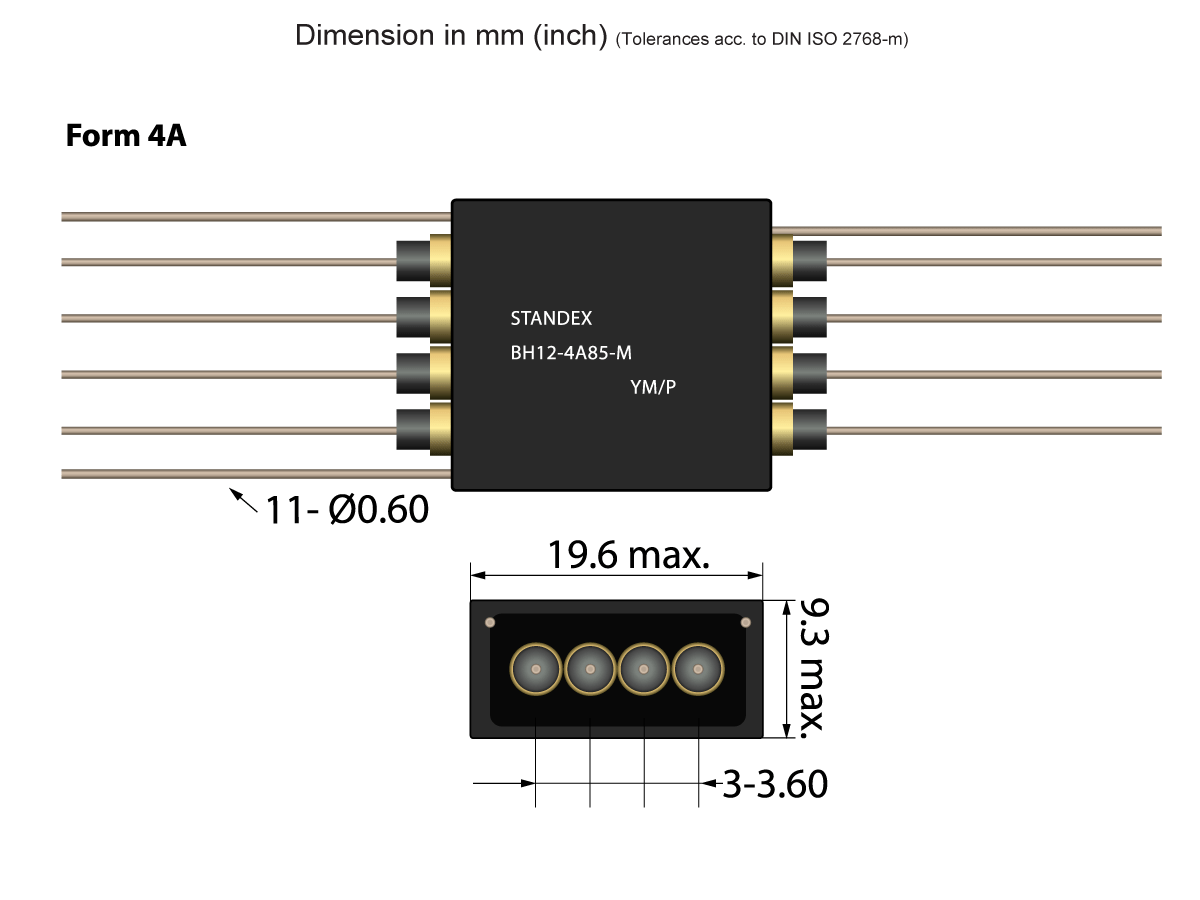

| 接点構成 | Form A×1～4（SPST）ノーマリーオープン（N.O.） |
| 定格電力 最大 | 100W/1000VDC/1A |
- 半導体自動検査装置（ATE）: 高電圧スイッチングと信号ルーティング
- 半導体試験:高精度絶縁と低リークスイッチング
- 高精度テスター: 高感度測定システムでの信頼性の高い性能
- 汎用産業用途:産業環境における高電圧リレー制御
- 試験・計測システム: ラボ計測機器における信号品質と絶縁
- 水銀リレー置換:レガシーシステム向けの安全で信頼性の高い代替
