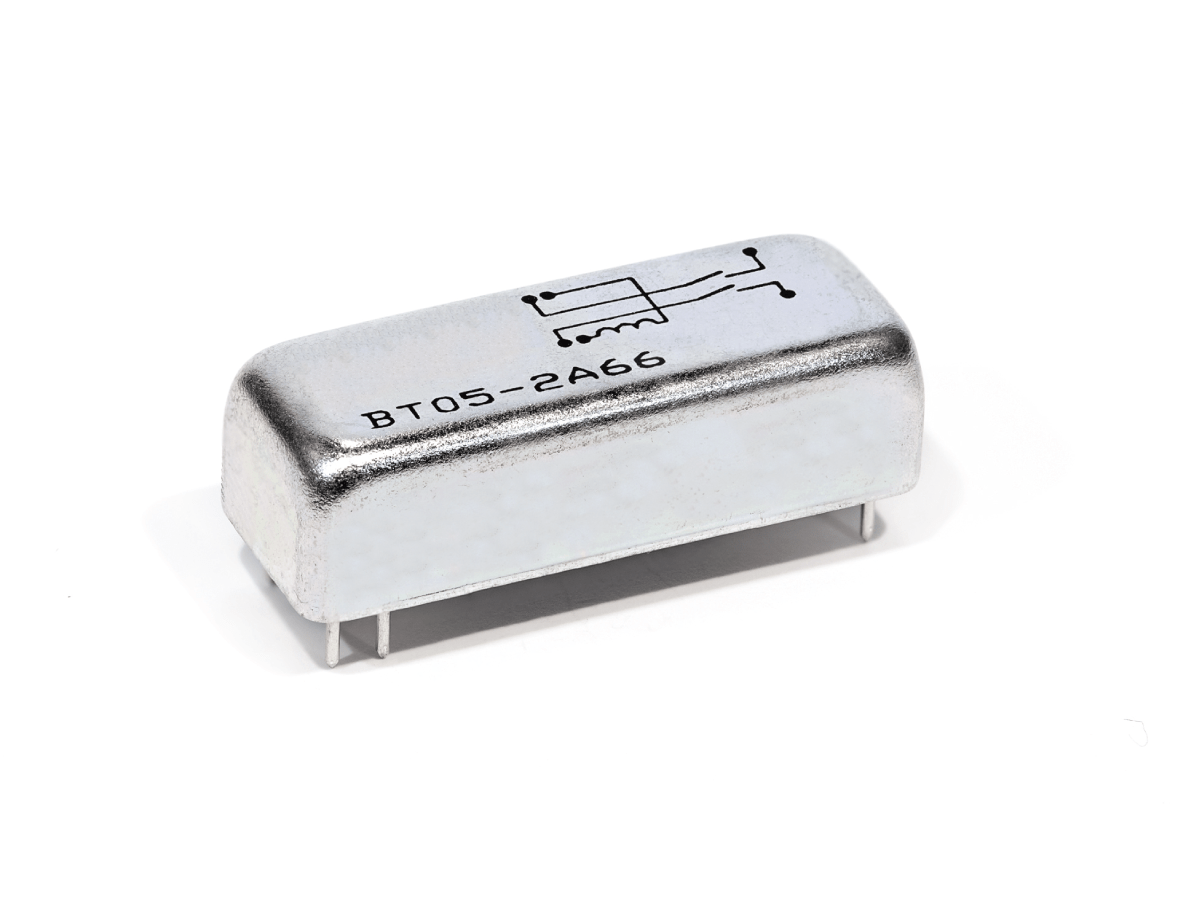

BT/BTSシリーズ リードリレー
BT/BTSシリーズは、高精度計測システムにおける超微小信号の切替に対応するために設計された、低熱起電力リードリレーです。エポキシ封止および熱バランス最適化設計により、オフセット電圧1 µV以下を実現し、わずかな熱が信号の品質に影響を与えるアプリケーションに最適です。
本シリーズは2 Form A構成を採用し、最大1,000 VDCの開閉電圧、最大100 Wの定格電力、最大1.0 Aの通電電流に対応します。コイル電圧は5 VDC、12 VDC、24 VDCの３種類であり、コイル抵抗は350 Ω～5000 Ωの範囲で選択可能です。これにより、高精度計測機器および半導体自動検査装置（ATE）環境への柔軟な組込みが可能です。低熱特性により、極小電圧用途において半導体スイッチの代替として優れた性能を発揮します。
- 超低熱起電力（1 µV未満）による高精度信号スイッチング
- 熱安定性および耐久性に優れたエポキシ封止構造
- 2 Form A接点構成による二重チャンネルスイッチング
- 定格：100 W、1000 VDC、1.0 A
- コイル電圧：5 VDC、12 VDC、24 VDC
- 高密度実装におけるインターフェース低減のための磁気シールド構造
- 信頼性の高い基板実装を実現するTHT構造
- 高感度環境における微小信号スイッチングに最適
| コイル電圧（VDC） | 5, 12, 24 |
| コイル抵抗（Ω） | 350-5000 |
| 接点形式 | 2A |
| 最大定格電力 | 100W/1000VDC/1A |
- データ収集システムセンサおよびトランスデューサ入力の低オフセットスイッチング
- 精密測定装置 計測機器における信頼性の高い信号制御
- 自動試験装置（ATE）： テストマトリックスにおける高アイソレーションスイッチング
- スキャナーとレコーダー入力アナログ信号経路の安定したリレー性能
- 医療機器 診断システムにおける低リークスイッチング
- 熱電対スイッチング： 温度測定セットアップでの正確な信号ルーティング
