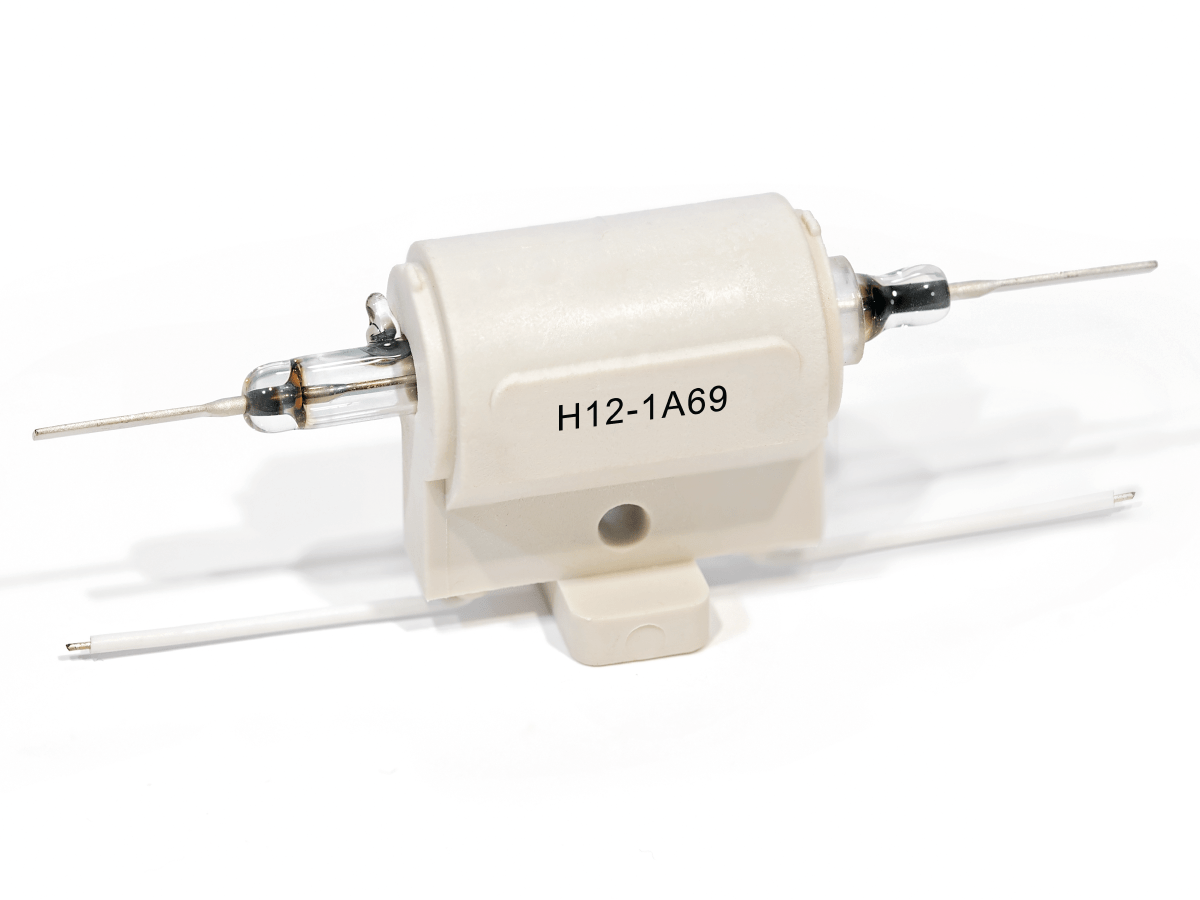

Hシリーズ リードリレー
H Seriesは、高い絶縁性能と耐電圧性能が求められる過酷な用途での高精度スイッチング向けに設計された高電圧リードリレーです。最大10,000 VDCのスイッチングに対応し、最大15,000 VDCの耐電圧に耐えるため、安全性と信頼性が最重要となる医療、産業、試験環境での使用に最適です。
本リレーは、コイル用にPCBピン配置を備えた専用パッケージのコイルを採用し、スイッチ接点は直結配線（スカイ配線）向けに構成されています。これにより、高電圧システムへの柔軟な組み込みに対応します。接点形態はForm AおよびForm Bで、H Seriesはコイル電圧12 VDCおよび24 VDCに対応し、定格は最大50 W、3 Aです。クリーンなスイッチングと長期信頼性が求められる用途において、水銀ウェッティングリレーの実績ある代替品です。
- 最大10,000 VDCの高電圧スイッチング、15,000 VDCの絶縁破壊耐量
- 柔軟な設計に対応するForm AおよびForm Bの接点構成
- 高出力用途向けに50 W、3 A定格
- コイル電圧オプション：12 VDCおよび24 VDC

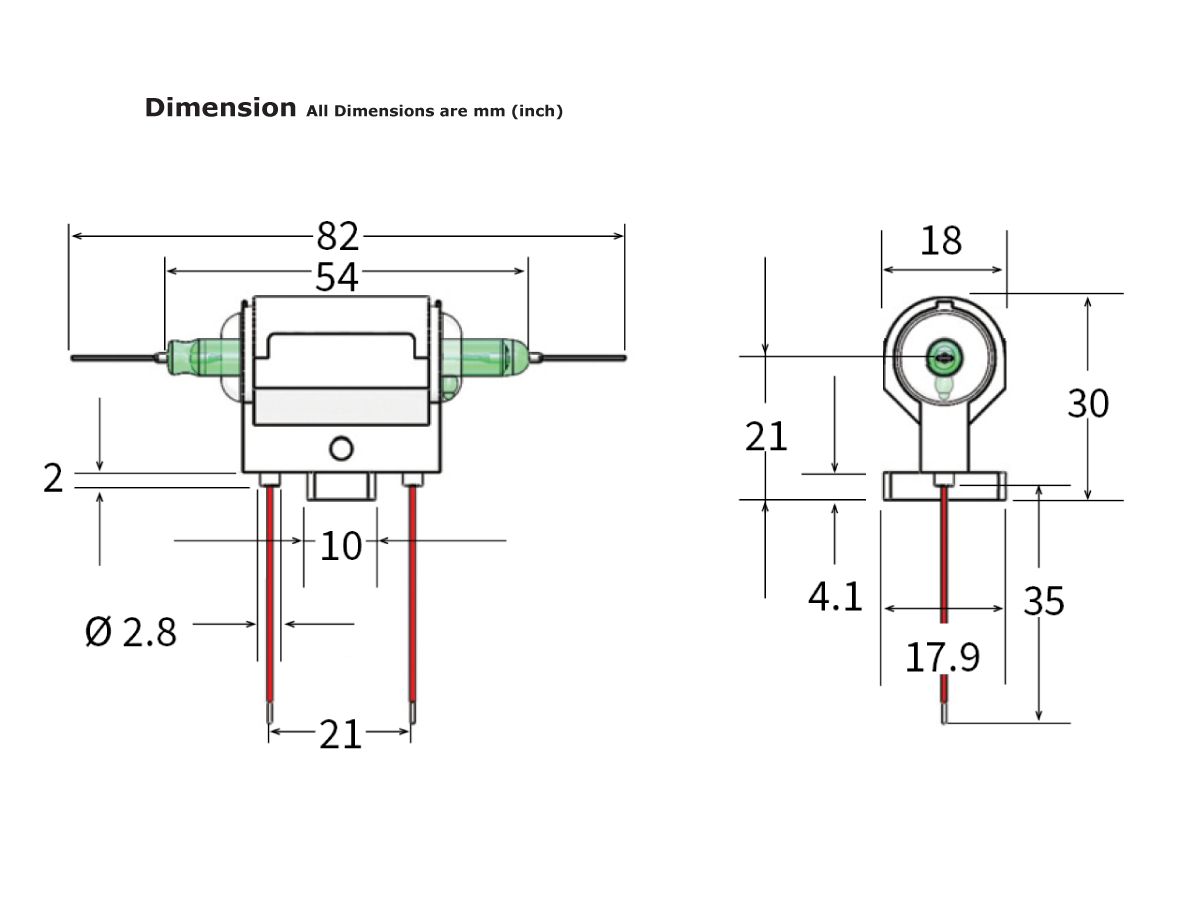

- PCBピン配置に対応した特殊コイルパッケージ；スイッチ接点はスカイ配線
- 水銀ウェッティングリレーの置換に最適
- アキシャルリードのスルーホール実装
- 安全クリティカルシステム向けの高絶縁
| コイル電圧（VDC） | 12, 24 |
| コイル抵抗（Ω） | 230-700 |
| 接点構成 | Form A（SPST）ノーマリーオープン（N.O.）、Form B（SPST）ノーマリークローズ（N.C.） |
| 定格電力（最大） | 50W/10000VDC/3A |
- 医療機器: 除細動器、電気外科用ジェネレーター、および高電圧絶縁
- 試験・計測（半導体自動検査装置（ATE））: 自動試験システムにおける高電圧スイッチング
- 産業用システム: 電力・エネルギー用途における高電圧制御
- ケーブル試験装置: 絶縁・破壊試験向けの高信頼スイッチング
- 高電圧研究: ラボおよび実験セットアップにおける高精度スイッチング
