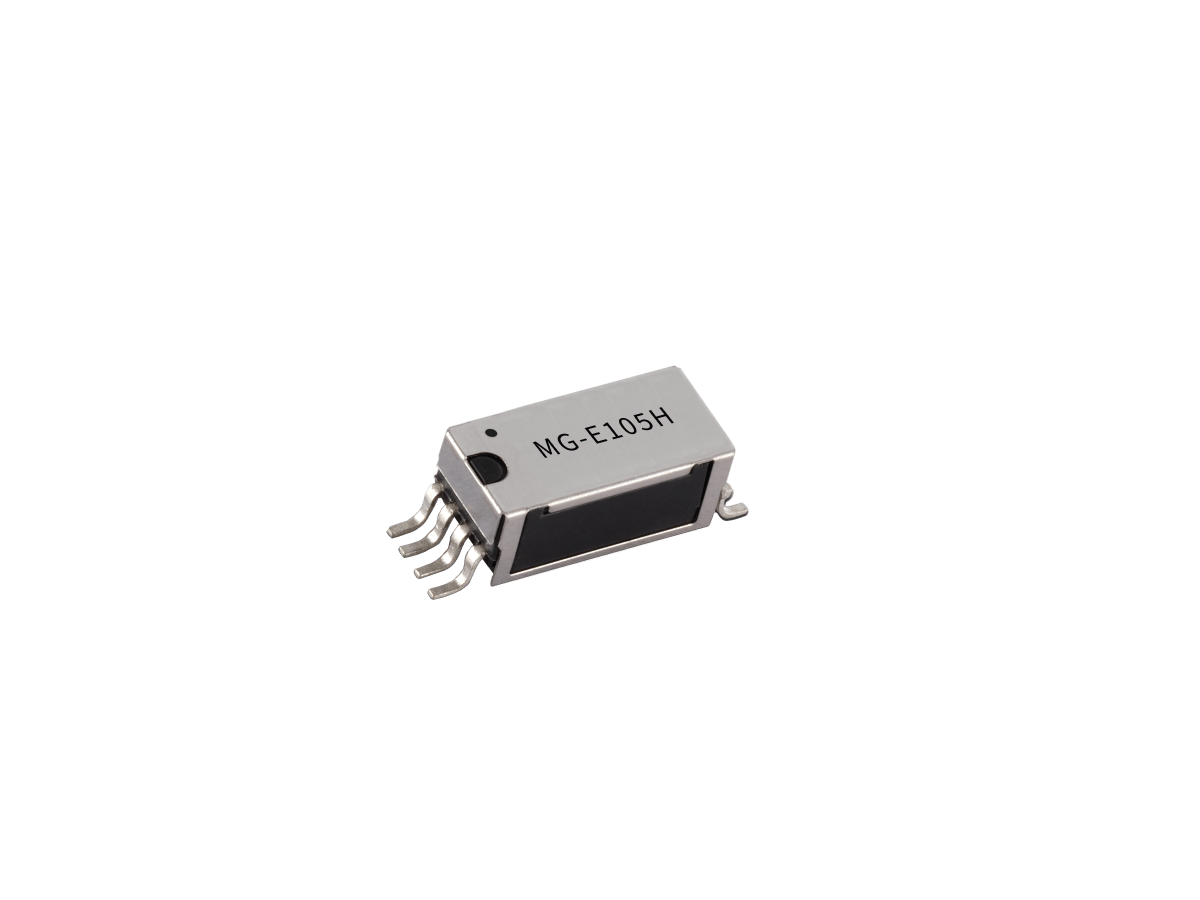

Mシリーズ リードリレー
M Seriesは、省スペース環境での高精度RFスイッチング向けに設計された小型・高周波リードリレーです。同軸シールド構造により一貫した50Ωインピーダンスを維持し、M Seriesは最大4 GHzまで優れたRF性能を示します。オプション版では最大5.5 GHzに対応します。小型の表面実装設計によりPCB占有面積を大幅に低減しつつ、堅牢な10 W接点定格を維持します。
接点構成はForm Aに対応し、コイル電圧は3.3 VDC、5 VDC、12 VDCをサポートします。Gull-WingおよびJ-Leadパッケージを用意し、要望によりアキシャルリードおよび最大1500 Vの耐電圧にも対応します。本シリーズは、信頼性、シールド効果、長寿命を特長として、半導体自動検査装置（ATE）、通信、およびワイヤレス用途で広く採用されています。
- 高密度PCBレイアウト対応の小型表面実装設計
- SPST-NO（Form A）接点構成
- 定格：10 W、100 VDC、0.5 Aのスイッチング容量
- コイル電圧オプション：3.3 VDC、5 VDC、12 VDC
- RF性能：標準で最大4 GHz、オプションで5.5 GHz
- 50Ωインピーダンスと低挿入損失のための同軸シールド

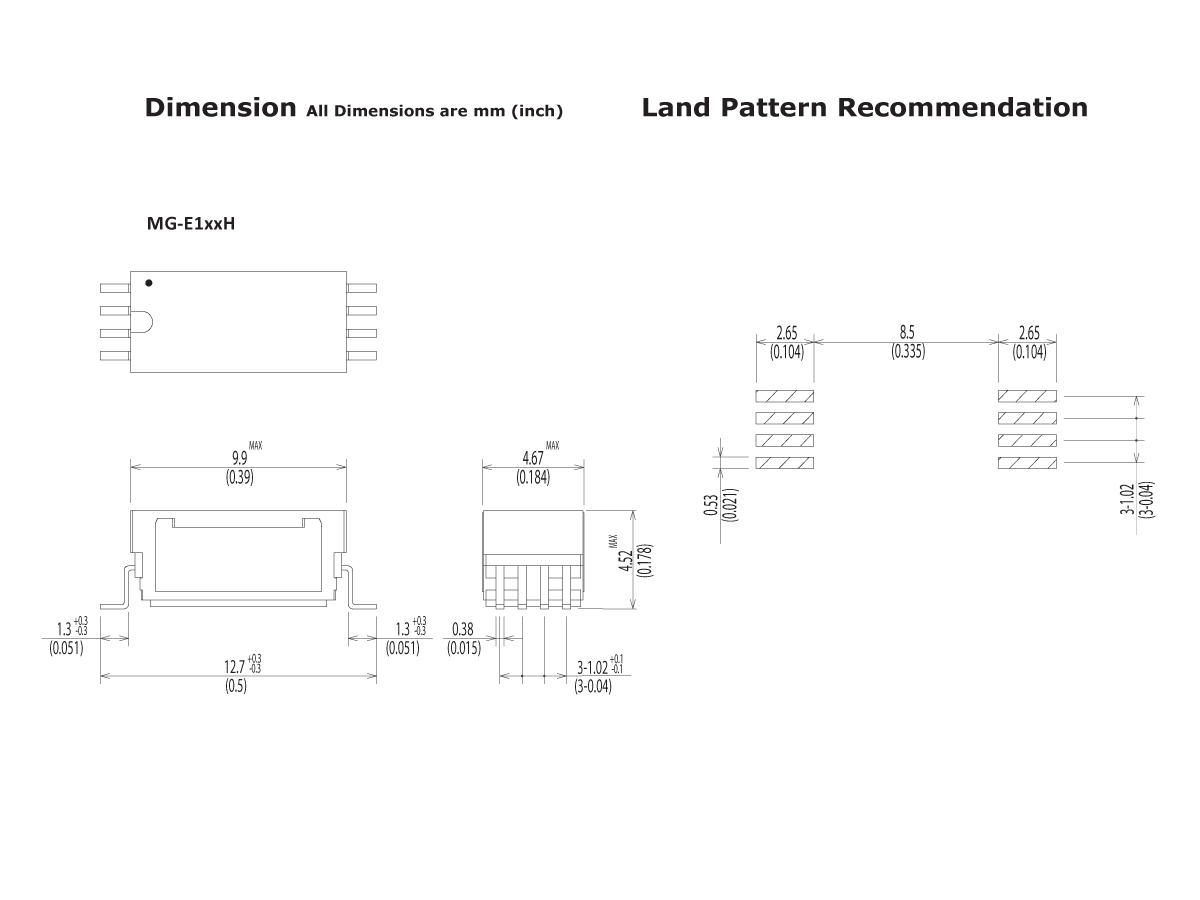

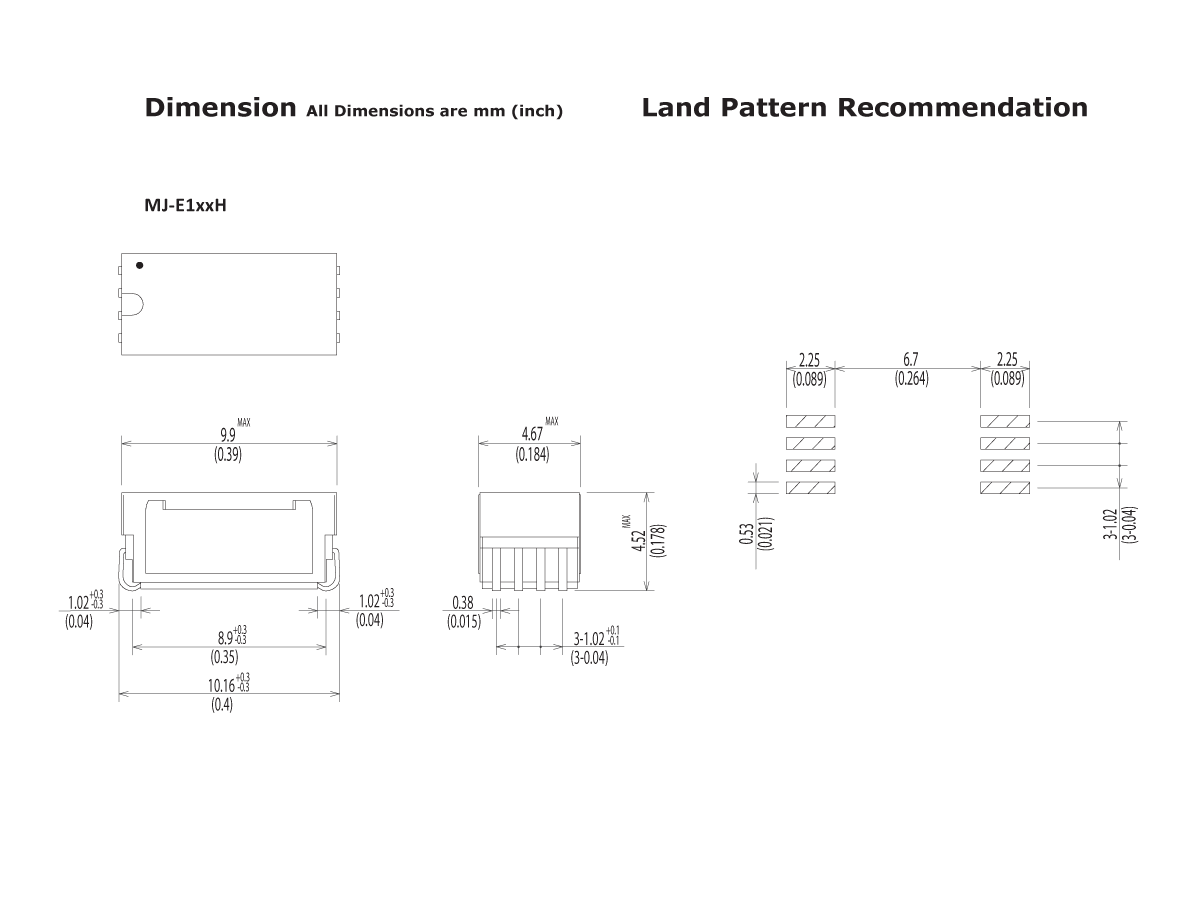

- 実装オプション：ガルウィングおよびJリードのSMDパッケージ
- オプション機能：アキシャルリードおよび1500 V耐電圧
- 過酷な試験・通信環境に対応する長寿命
| コイル電圧（VDC） | 3.3, 5, 12 |
| コイル抵抗（Ω）最大 | 150 |
| 接点形式 | Form A（SPST）ノーマリーオープン（N.O.） |
| 定格電力 最大 | 10W/100VDC/0.5A |
| 挿入損失 -3dB 低下点（GHz） | ~ 4 GHz（6 GHzオプション） |
- 半導体自動検査装置（ATE）: ピンエレクトロニクスおよびPMU回路におけるRFスイッチング
- 半導体試験:ICのウェハレベル診断およびPCBの機能試験
- 電気通信: 無線モジュールにおける高周波信号のルーティング
- データ収集システム:コンパクト設計における高信頼スイッチング
- 無線通信: 高密度リレーアレイにおける高RF性能
- 計測・測定: 分析機器における高精度RFスイッチング
