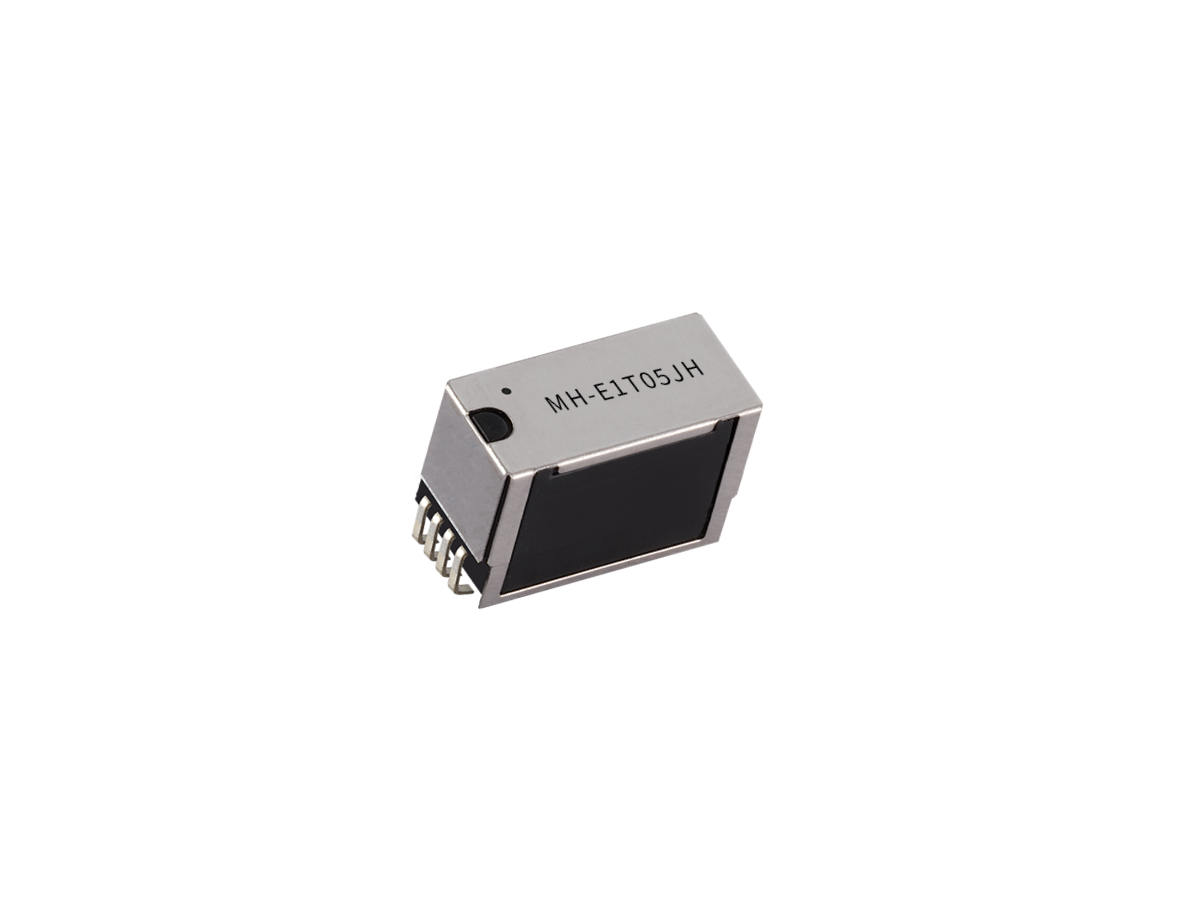

MHシリーズ リードリレー
MH Seriesは、コンパクトなPCBレイアウトにおける高精度スイッチング向けに設計された高密度リードリレーです。省スペース効率に最適化した垂直フォームファクタを採用し、半導体自動検査装置（ATE）、通信、医療診断などの要求の厳しい用途に最適な高密度リレーアレイを実現します。
高密度実装を想定したフットプリントにより、MH SeriesはForm Aの接点構成に対応し、コイル電圧は5 VDCおよび12 VDCのオプションを用意しています。最大5 W、50 VDC、0.2 Aの定格で、低電力スイッチング環境における信頼性の高い動作を実現します。スルーホールの垂直実装により確実に組み込みでき、オプションのダイオード保護およびシールドにより絶縁性と長寿命化を強化します。
- コンパクトなPCB実装に適した高密度・縦型フォームファクタ
- 1 Form A（Form A）接点構成
- 定格：5 W、50 VDC、スイッチング容量0.2 A
- コイル電圧オプション：5 VDC、12 VDC
- 堅牢な実装に適したスルーホール（THT）縦型実装
- コイルサージ抑制用ダイオード保護（オプション）
- 信号絶縁性向上のための単/二重シールド（オプション）
- 保守・交換を容易にするリレーソケット（オプション）
- IC試験および自動試験環境向けに最適化
| コイル電圧（VDC） | 3.3, 5, 12 |
| コイル抵抗（Ω）最大 | 150 |
| 接点形式 | 1T（切替） |
| 定格電力 最大 | 10W/100VDC/0.5A |
| 挿入損失 -3dB 低下点（GHz） | ~ 3 GHz |
| 期待寿命（1V 10mA時） | 3億回のスイッチングサイクル |
半導体自動検査装置（ATE）、機能PCB試験システム、データ収集、通信、ATE信号\u0026amp;PCBテスター、高電流／高電圧試験、ICウェハ試験、高密度、高RFワイヤレスおよびワイヤレス通信市場。
