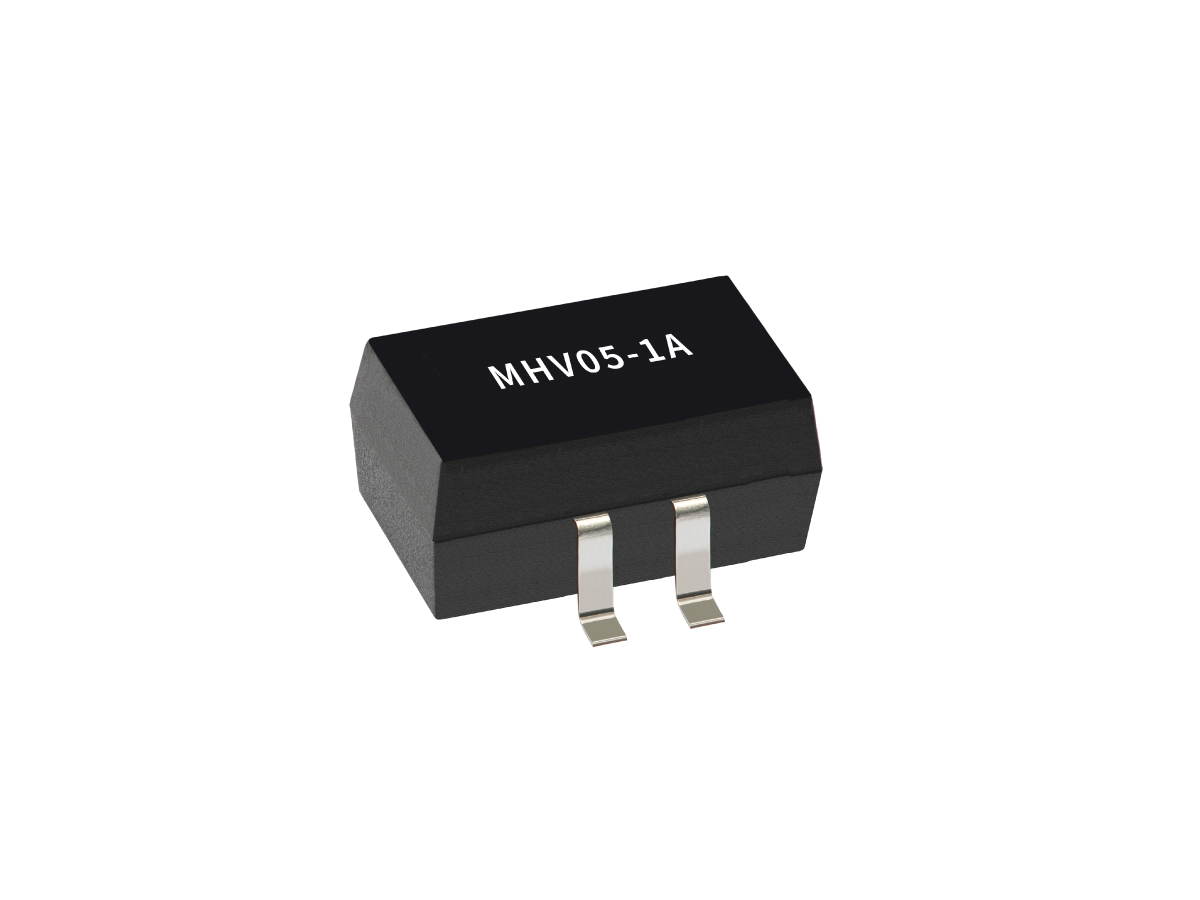

MHVシリーズ リードリレー
MHV Seriesは、信頼性の高いスイッチングと高い絶縁が求められる小型アプリケーション向けに設計された、超小型の高電圧リードリレーです。IEC 60664-1、ISO 6469-3、IEC 60601-1、IEC 62109-1/2を含む国際安全規格に適合するよう設計されており、MHV Seriesは低リーク特性と高い耐電圧強度を、表面実装（SMD）パッケージで両立しています。
最大1,000 VDCのスイッチングに対応し、ブレークダウン電圧は最大3 kVDC、絶縁耐圧は5 kVDC以上です。MHV SeriesはForm A接点構成および5 VDCコイル電圧に対応します。定格は最大10 Wおよび0.75 Aで、内部にハンダ接合部を持たず、リフローはんだ付けプロセスに完全対応しています。AEC-Q200規格に基づいて試験され、UL、RoHS、REACHに準拠しており、MHV Seriesは自動車、医療、エネルギー用途に最適です。
- 最大1,000 VDCまでの高電圧スイッチング
- 絶縁破壊電圧 最大3 kVDC；絶縁耐圧 ≥ 5 kVDC
- 低漏れ電流に対応する高絶縁抵抗
- 接点構成：Form A
- 定格：10 W、0.75 A
- コイル電圧：5 VDC
- 内部はんだ接合なしの表面実装（SMD）設計
- リフローはんだ付け対応
- IEC、ISO、AEC-Q200規格に適合
- UL認証取得；RoHSおよびREACHに準拠
| コイル電圧（VDC） | 5 |
| コイル抵抗（Ω） | 140 |
| 接点構成 | Form A |
| 定格電力（最大） | 10W/1000VDC/0.75A |
| 絶縁破壊電圧 | 最大 3 kVDC |
| 絶縁電圧 | 最小 5 kVDC |
- 車載システム: バッテリーマネジメントシステム（BMS）における絶縁測定
- 太陽光発電:太陽エネルギーシステムにおける高電圧スイッチング
- 医療機器:診断・治療機器における絶縁
- テスト \u0026amp; 計測:コンパクトな電子テストプラットフォームにおける高信頼スイッチング
- 汎用電子機器:省スペース設計における高電圧リレー制御
