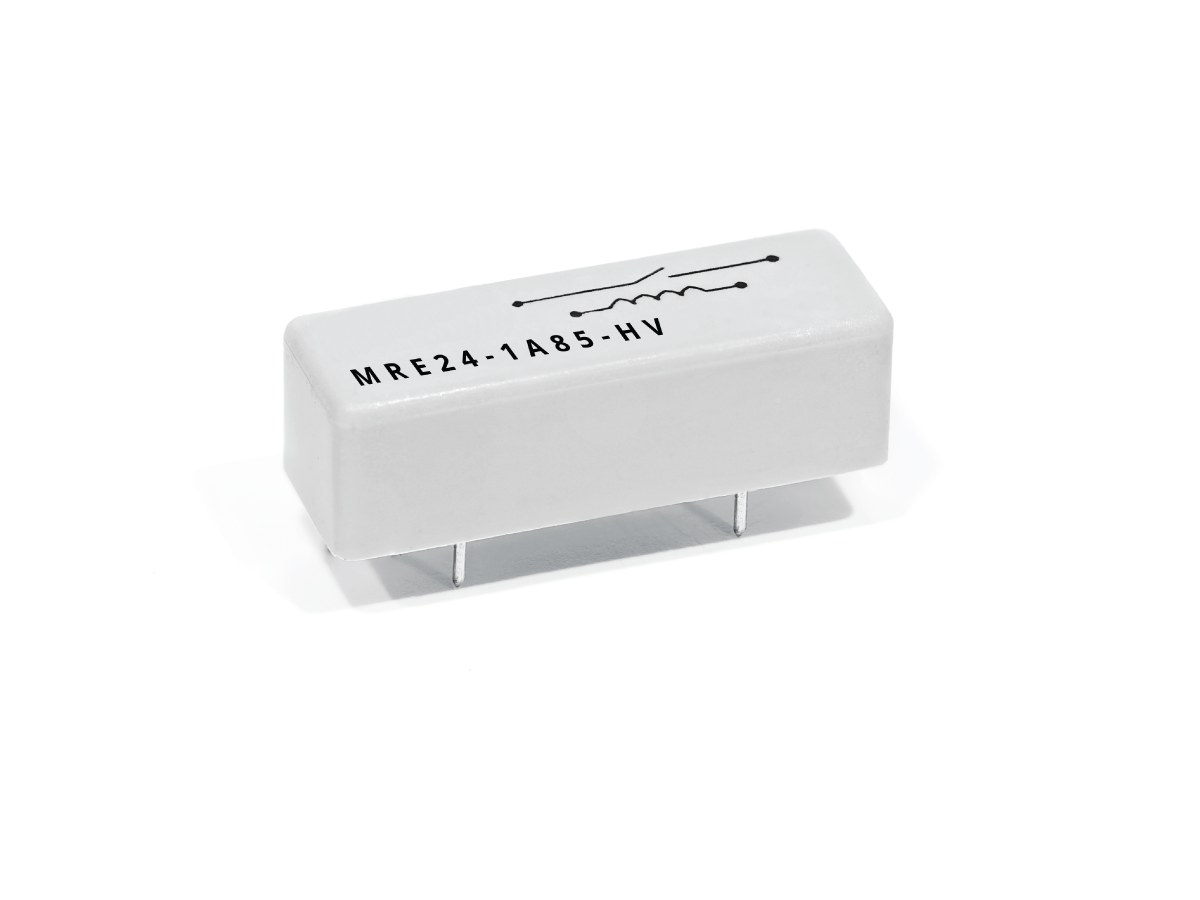

MREシリーズ リードリレー
MRE Seriesは、高絶縁抵抗・大電流容量・コンパクトなフォームファクタが求められる厳しい用途向けに設計された、専用の高電圧リードリレーです。デュアルチャネルのドライスイッチ設計により、精度・信頼性・安全性が重要となる環境で卓越した性能を発揮します。
MRE Seriesは最大1 kVDCのスイッチングに対応し、開放接点間で7 kVDCの耐電圧（HVバージョン）を実現するとともに、最大5 Aの通電電流（HCバージョン）に対応します。磁気シールドを内蔵し、沿面距離を確保したピン配列により漏れ電流を最小化し、ピコアンペアレンジの漏れ電流と最大10 TΩの絶縁抵抗を達成します。そのため、ARCテスター、半導体試験装置、医療診断用途に最適です。
- 最大1 kVDCまでの高電圧スイッチング
- 最大7 kVDCの絶縁破壊電圧（HVバージョン）
- 最大5 Aの高通電電流（HCバージョン）
- 信頼性向上のためのデュアルチャネル・ドライスイッチ設計
- 接点構成：Form A（1A）、2 Form A（2A）、2 Form C（2C）、4PST-NO（4A）など
- コイル電圧オプション：5 VDC、12 VDC、24 VDC
- 定格電力：最大100 W
- 高絶縁抵抗：開放接点間およびコイル-接点間で10 TΩ
- 低漏れ電流：ピコアンペアレンジ
- 信号完全性のための磁気シールド一体化
- 確実な実装のためのスルーホール（THT）実装
- オプションのダイオード保護および高絶縁バリエーション
| コイル電圧（VDC） | 5, 12, 24 |
| コイル抵抗（Ω） | 150-1400 |
| 接点形式 | Form A、2 Form A ノーマリーオープン（N.O.） |
| 定格電力（最大） | 100W/1000VDC/1A |
| 絶縁破壊電圧 | 7kVDC以上 |
- 半導体自動検査装置（ATE）: 高精度試験システムにおける高電圧スイッチング
- 半導体試験:低リーク・高耐圧絶縁による高精度診断
- 医療機器:高感度な診断機器における高信頼スイッチング
- 産業用高電圧システム: 安全・小型のリレー実装
- 試験・計測: 分析機器における高精度スイッチング
- ARCテスタ: 高電圧ストレス環境下での堅牢な性能
