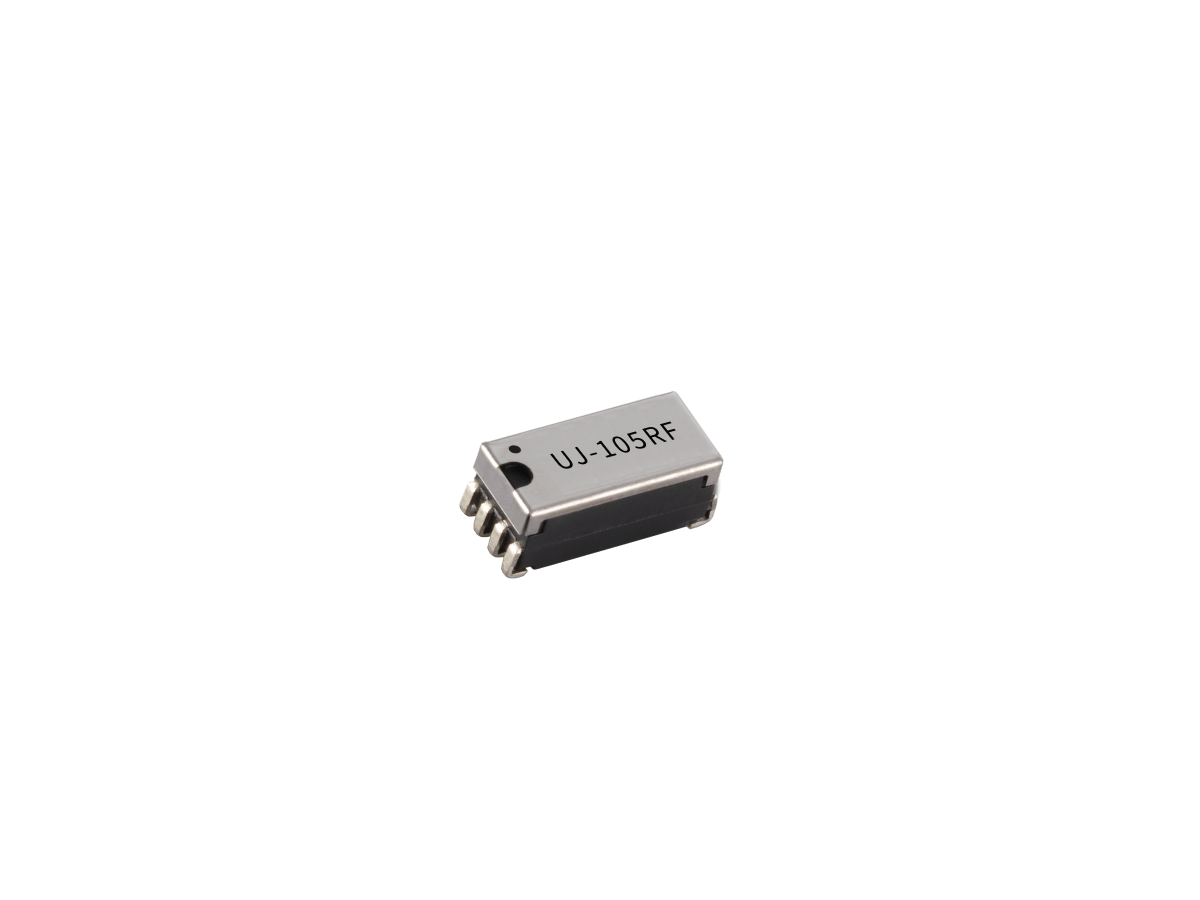

Uシリーズ リードリレー
U Seriesは、スペースに制約のあるPCBレイアウトで高度なRFスイッチングを実現するために設計された、超小型・高周波リードリレーです。小型の表面実装フットプリントとJ-Leadパッケージにより、U Seriesは最大8 GHzまで優れたRF性能を発揮し、半導体自動検査装置（ATE）、通信、無線通信システムに最適です。
超小型サイズと高周波特性の両立を目的に設計されたU Seriesは、Form A接点構成および3.3 VDC／5 VDCのコイル電圧に対応します。定格は最大3 W、100 VDC、0.2 Aで、高密度実装において低挿入損失と高い信号インテグリティを実現します。
- 高密度PCBレイアウト向け超小型SMDフットプリント
- 低挿入損失で最大8 GHzのRF性能
- 接点構成：Form A
- 定格：3 W、100 VDC、スイッチング容量0.2 A
- コイル電圧オプション：3.3 VDCおよび5 VDC
- コイル抵抗：最大150 Ω
- 小型実装向けJリード表面実装パッケージ
- 高周波・高密度用途に最適化
| コイル電圧（VDC） | 3.3, 5 |
| コイル抵抗（Ω）最大 | 150 |
| 接点形式 | Form A（SPST）ノーマリーオープン（N.O.） |
| 定格電力最大 | 3W/100VDC/0.2A |
| 挿入損失 -3dB低下ポイント GHz | ~ 8 GHz |
- 半導体自動検査装置（ATE）: ピンエレクトロニクスおよびロードボードにおけるRFスイッチング
- 機能PCB試験: コンパクト設計における高周波信号ルーティング
- データ収集システム: 高精度計測機器における高信頼スイッチング
- 通信: 無線インフラにおけるRF信号制御
- ICウェハ試験: 半導体診断における高速スイッチング
- 無線通信: RFモジュールにおける小型リレー実装
