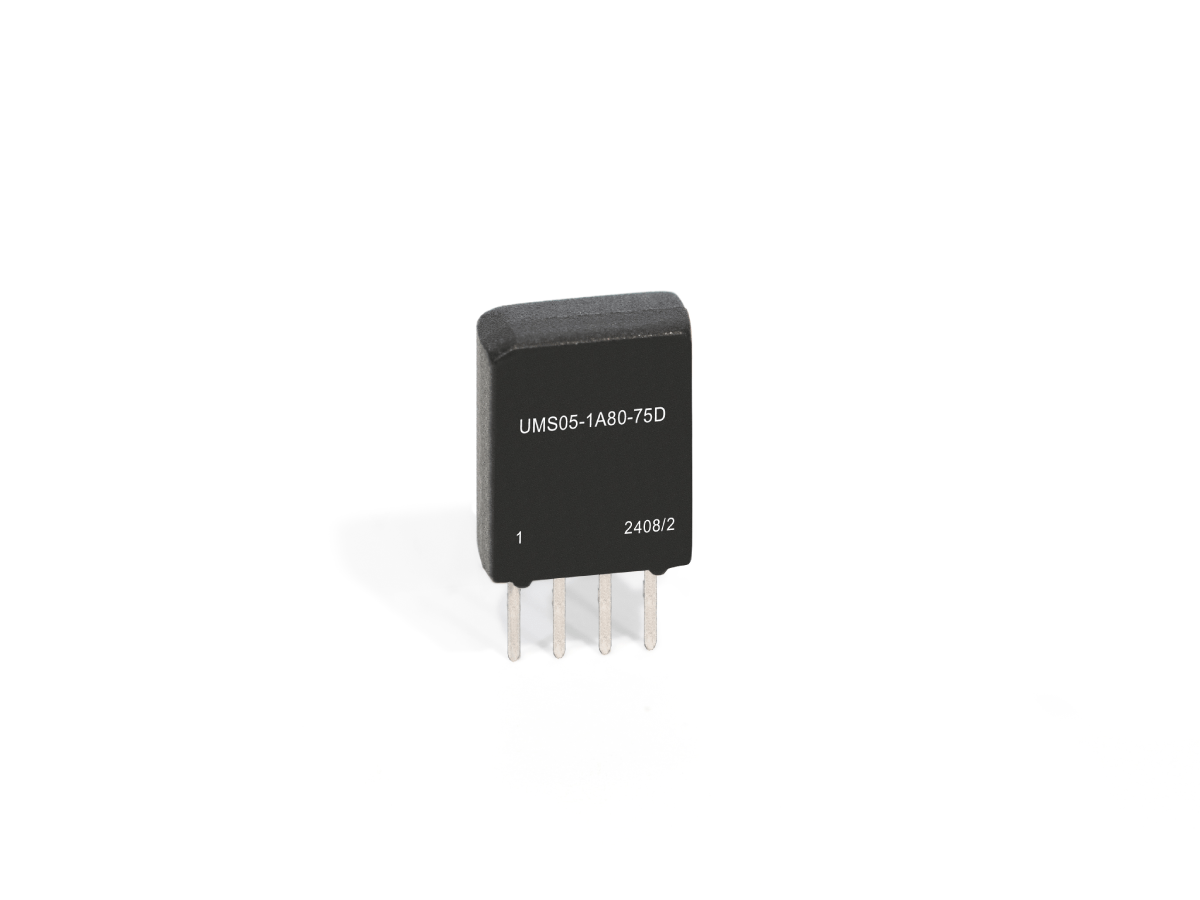

UMSシリーズ リードリレー
UMS Seriesは、コンパクトな電子システムにおける高密度PCBレイアウトと高精度スイッチング向けに設計された、超小型の計測器グレードのリードリレーです。標準のMS Seriesと比べて約50%小型で、試験・計測、通信、セキュリティ用途の高密度マトリクス実装に最適です。
マイクロSIL（Single In-Line）パッケージに封止され、UMS SeriesはForm A接点構成を採用し、コイル電圧5 VDCに対応します。コイル抵抗は400～500 Ωです。定格は最大10 W、170 VDC、0.5 Aで、信号品位と信頼性を高める内部磁気シールドおよびオプションのダイオード保護を備えています。UL認証により、グローバル安全規格への適合を保証します。

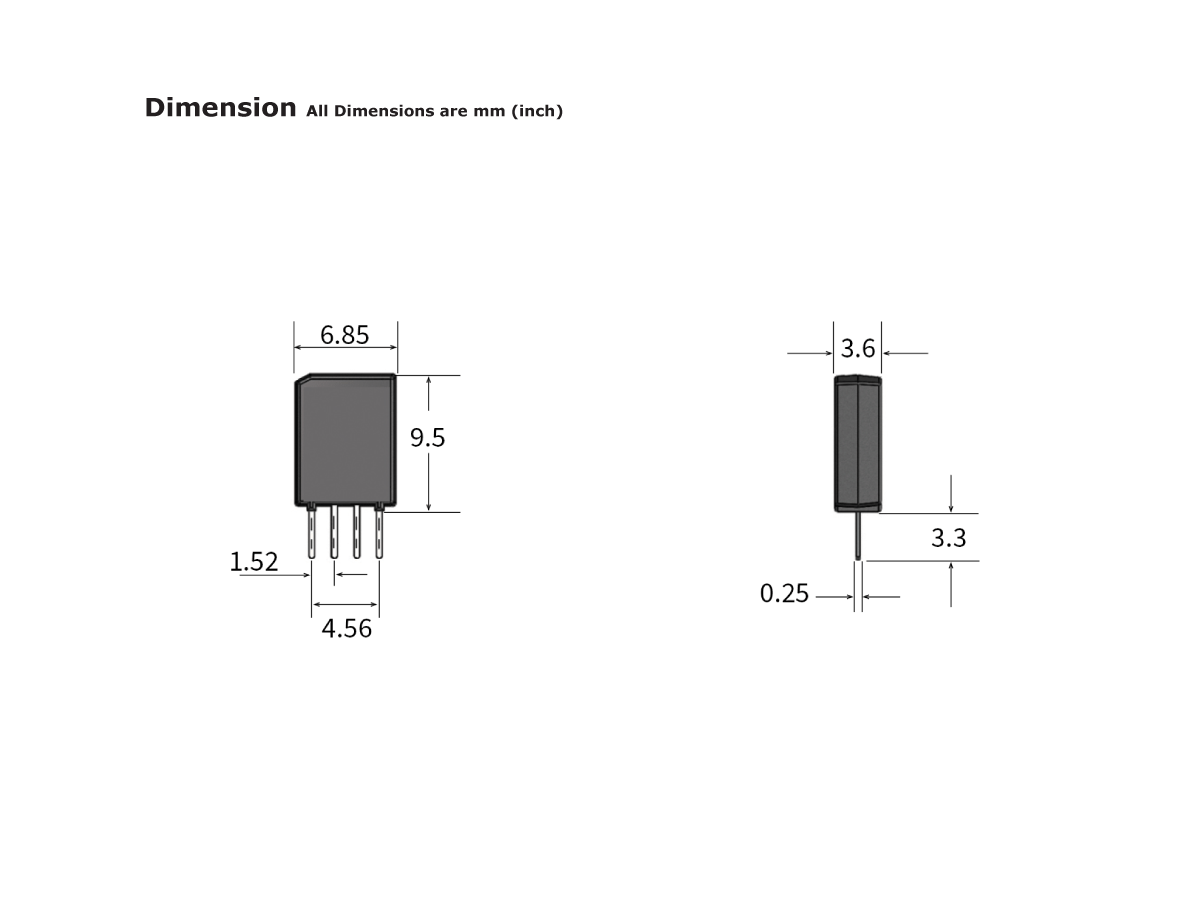

- 超小型SILパッケージ—MS Seriesより50%小型
- Form A（Form 1A）接点構成
- 定格：10 W、170 VDC、0.5 Aのスイッチング容量
- コイル電圧：5 VDC
- コイル抵抗：400～500 Ω
- 信号分離用の内部磁気シールド
- コイルサプレッション用ダイオード保護（オプション）
- 安全性保証のためのUL適合証明書
- 堅牢なPCB実装に対応するスルーホール（THT）実装
- 高密度リレーマトリクス向けに最適化
| コイル電圧（VDC） | 5 |
| コイル抵抗（Ω） | 400-500 |
| 接点形式 | Form A（SPST）ノーマリーオープン（N.O.） |
| 定格電力（最大） | 10W/170VDC/0.5A |
- 試験\u0026amp;計測（半導体自動検査装置（ATE））: 高精度スイッチング向け小型リレーアレイ
- 通信: 小型化ネットワークモジュールにおける信号ルーティング
- セキュリティシステム: 警報\u0026amp;入退室管理機器における高信頼スイッチング
- 産業用エレクトロニクス: 組込みシステムにおける省スペースリレー統合
- 医療機器: 診断機器における小型リレー制御
