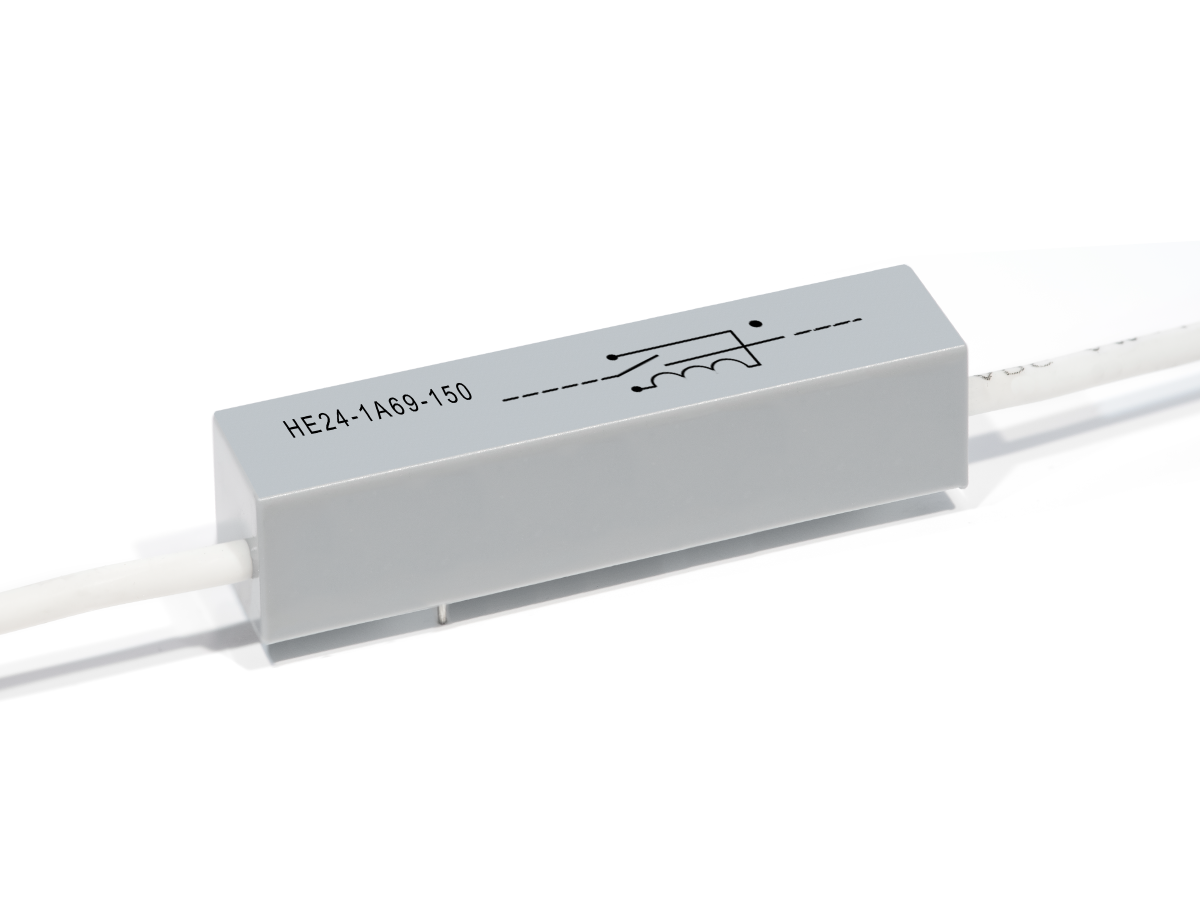

HEシリーズ リードリレー
HEシリーズは高電圧リードリレーで、高い絶縁性能とブレークダウン性能を必要とする要求の厳しいアプリケーションでの精密なスイッチング用に設計されています。最大10,000 VDCのスイッチングが可能で、最大15,000 VDCのブレークダウン電圧に耐えるHEシリーズは、安全性と信頼性が重要な医療、テスト＆計測、および産業用システムでの使用に最適です。
耐久性のためにエポキシ樹脂でカプセル化されたHEシリーズは、複数のPCBピン構成と、直接配線用のオプションの高電圧ワイヤーリードを提供します。SPST-NO（フォームA）、SPST-NC（フォームB）、DPST-NO（フォーム2A）の各接点フォームがあり、コイル電圧はDC5 V、DC12 V、DC24 Vをサポートし、定格電力は最大50 W、電流ハンドリングは最大3 Aです。リーク距離は26 mmを超え、HEシリーズは高電圧環境における水銀接液リレーの代替品として信頼されています。
- 最大10,000 VDCの高電圧スイッチング、最大15,000 VDCのブレークダウン電圧
- SPST-NO、SPST-NC、DPST-NO接点構成
- 最大50W、3A定格
- コイル電圧オプションDC5V、DC12V、DC24V
- 複数のPCBピンレイアウトでエポキシ封止
- 直接配線用高電圧ワイヤーリード（オプション
- 絶縁強化のための26mm以上のリーク距離
- スルーホール実装およびアキシャルリードオプション
- 水銀接液リレーからの置き換えに最適
| コイル電圧（VDC） | 5, 12, 24 |
| コイル抵抗（Ω） | 50-1500 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.）、1B（SPST）ノーマルクローズ（N.C.）、2A（DPST）ノーマルオープン（N.O.） |
| 最大定格電力 | 50W/10000VDC/3A |
- 医療機器：除細動器、電気外科用ジェネレーター、高電圧アイソレーター
- テスト＆計測（ATE）： 自動試験システムにおける高電圧スイッチング
- ケーブル試験システム：絶縁試験と絶縁破壊試験のための信頼性の高いスイッチング
- 産業用制御機器電力およびエネルギーシステムにおける高電圧リレー制御
- 高電圧研究ラボおよび実験セットアップでの高精度スイッチング
