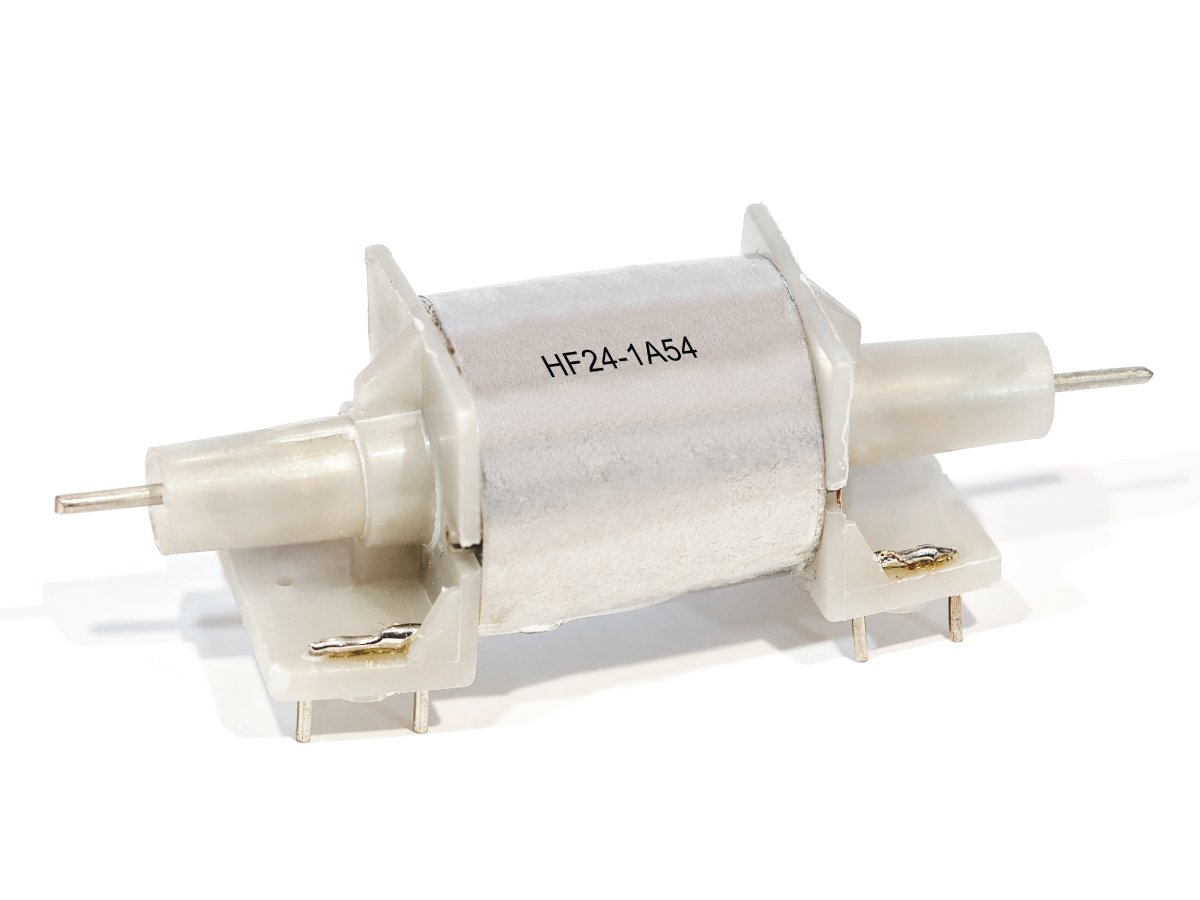

HFシリーズ リードリレー
HFシリーズは、信頼性の高いスイッチングと高い電流ハンドリングを必要とするRFおよび電気通信アプリケーション用に設計された高周波、高出力リードリレーです。30MHzで最大5Aの電流を流すことができるHFシリーズは、堅牢な性能と精密な信号制御を兼ね備えています。特別にパッケージされたコイルは、コイルのみのPCBピンアウトを特徴とし、スイッチ接点は直接配線（スカイワイヤリング）用に構成されているため、RFシステムへの柔軟な統合が可能です。
特許取得済みの外部静電・磁気シールドを装備したHFシリーズは、SPST-NO（Form A）、SPST-NC（Form B）、DPST-NO（Form 2A）の接点構成をサポートします。最大定格は25W、500VDC、1.5Aで、コイル電圧オプションは5VDC、12VDC、24VDCです。耐圧は最大9,000 VDCで、HFシリーズはアンテナスイッチング、無線送信機、高周波通信機器に最適です。
- 高周波性能：30 MHzで5 A
- 高電圧絶縁用に最大9,000 VDCのブレークダウン電圧
- SPST-NO、SPST-NC、DPST-NO接点構成
- 定格：25W、500VDC、1.5A
- コイル電圧オプションDC5V、DC12V、DC24V
- 特許取得の静電シールドと磁気シールドでシグナルインテグリティを確保

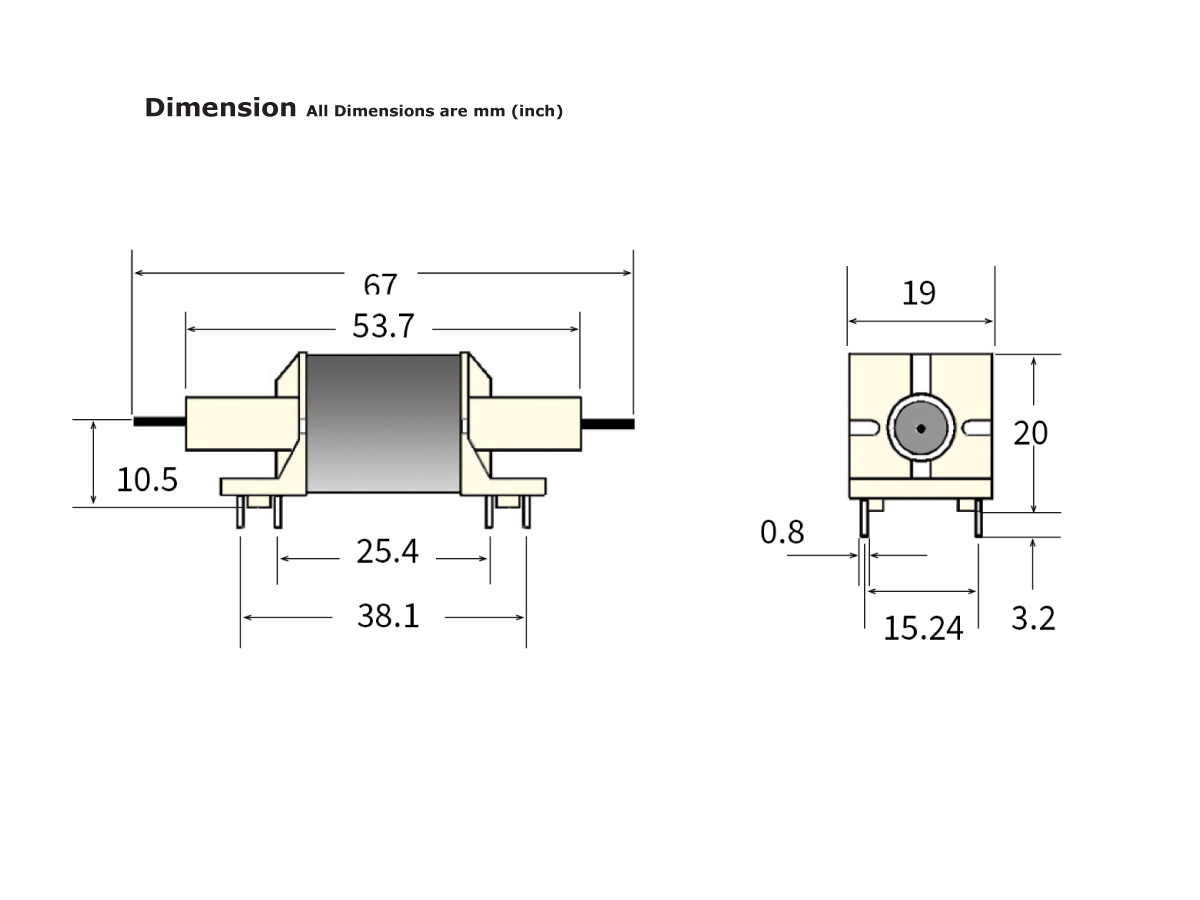

- PCBピンアウトによる特別なコイルパッケージング、スイッチ接点用スカイ配線
- 確実な統合のためのアキシャルリード取り付け
- RFおよびハイパワースイッチングアプリケーションに最適
| コイル電圧（VDC） | 5, 12, 24 |
| コイル抵抗（Ω） | 250-1000 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.）、1B（SPST）ノーマルクローズ（N.C.）、2A（DPST）ノーマルオープン（N.O.） |
| 最大定格電力 | 25W/500VDC/1.5A |
- アンテナシステム RFネットワークにおける送受信切り替え
- 無線送信機 1 MHz～30 MHzの信号ルーティング
- 電気通信機器高周波リレー制御
- テストと測定 自動テストセットアップにおけるRFスイッチング
- 産業用RFシステム：通信モジュールの大電流スイッチング
