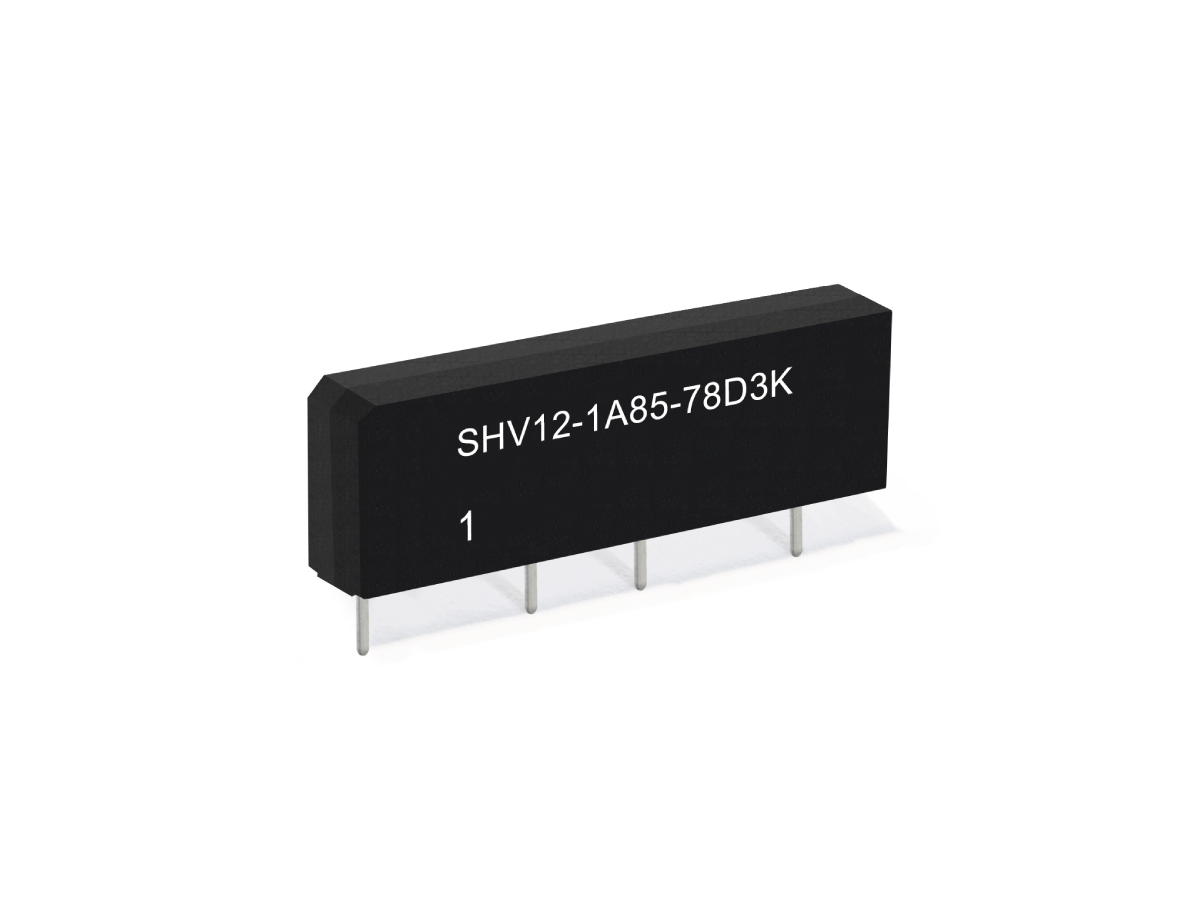

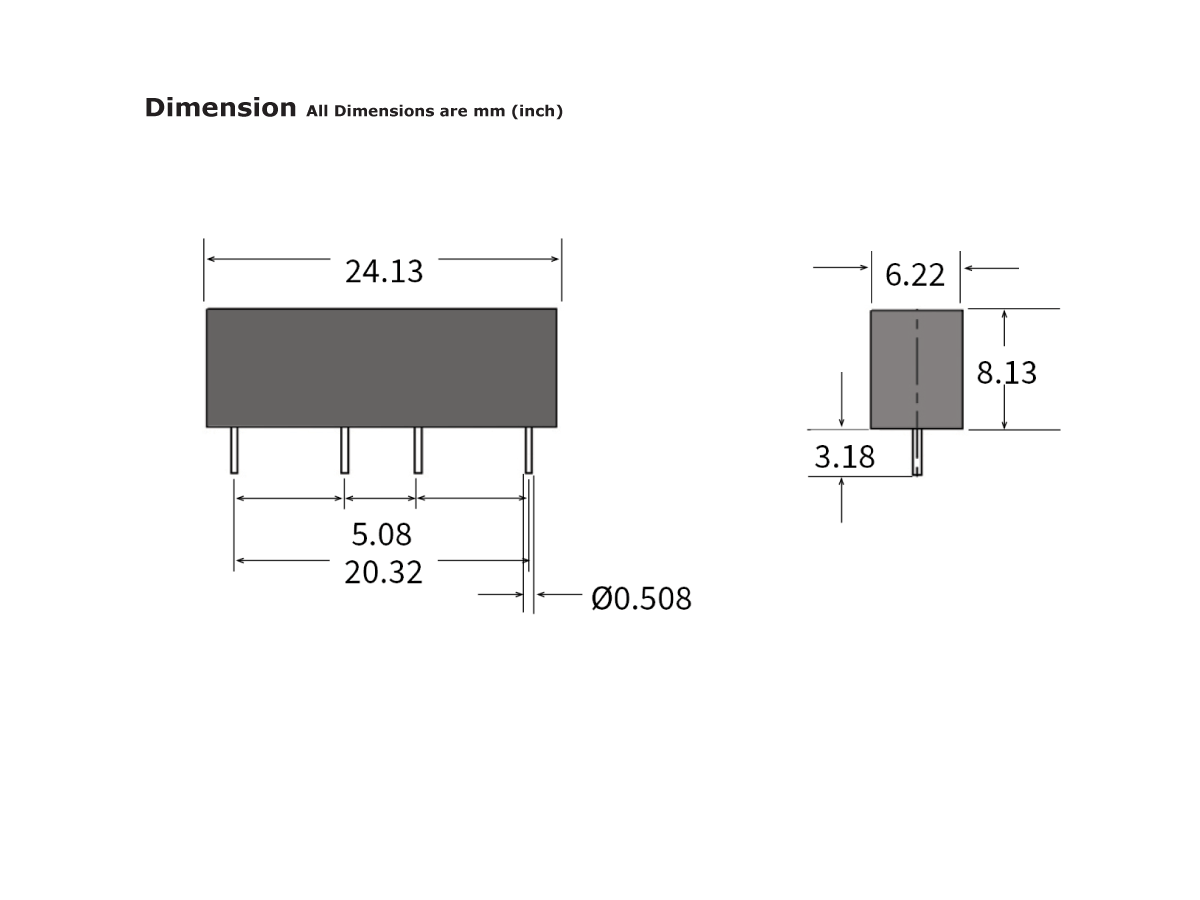

SHVシリーズ リードリレー
SHVシリーズは、コンパクトなPCBレイアウトで計装グレードの性能を発揮するように設計された高電圧、シングルインライン（SIL）リードリレーです。耐圧4,000 VDC、最大1,000 VDCのスイッチングに対応するSHVシリーズは、自動試験装置（ATE）、医療機器、太陽光発電システムなど、要求の厳しいアプリケーションで優れた絶縁性と信頼性を発揮します。
モールドハウジングに収められたSHVシリーズは、従来のDIPおよびDILリードリレー形式よりも基板面積を50%削減しながら、5×10¹¹Ω以上の絶縁抵抗を提供します。従来のポット型SIL-HVリレーよりもさらに小型で、スペースに制約のある設計に最適です。SPST-NO（フォームA）接点構成で入手可能で、コイル電圧はDC5 V、DC12 V、DC24 V、オプションでダイオードと磁気シールドを使用することで性能を強化できます。
- 最大1,000 VDCの高電圧スイッチング
- 絶縁破壊電圧 最大4,000 VDC
- 絶縁抵抗 > 5 × 10¹¹ Ω
- コンパクトなSILモールドハウジング-DIP/DILフォーマットより50%小型化
- 接点構成SPST-NO（フォームA）
- コイル電圧オプションコイル電圧オプション：DC5 V、DC12 V、DC24 V
- コイル抵抗範囲140-2,000 Ω
- 定格電力最大100 W
- コイル抑制用ダイオード保護（オプション
- シグナルインテグリティのための磁気シールド内蔵
- スルーホール（THT）実装による確実なPCB配置
- 安全性を保証するUL適合証明書
| コイル電圧（VDC） | 05, 12, 24 |
| コイル抵抗（Ω） | 140-2000 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| 最大定格電力 | 100W/1,000VDC/1A |
- 自動試験装置（ATE）： 精密試験用高電圧リレーアレイ
- 医療機器： ポータブル除細動器と診断における信頼性の高いスイッチング
- 太陽光発電: 太陽エネルギーシステムにおける高電圧絶縁
- バッテリー駆動デバイス： 電力制御用のコンパクトなリレー統合
- 電気通信 高電圧ネットワークモジュールの信号ルーティング
- 水銀リレーの代替： レガシーシステムの安全でコンパクトな代替品
