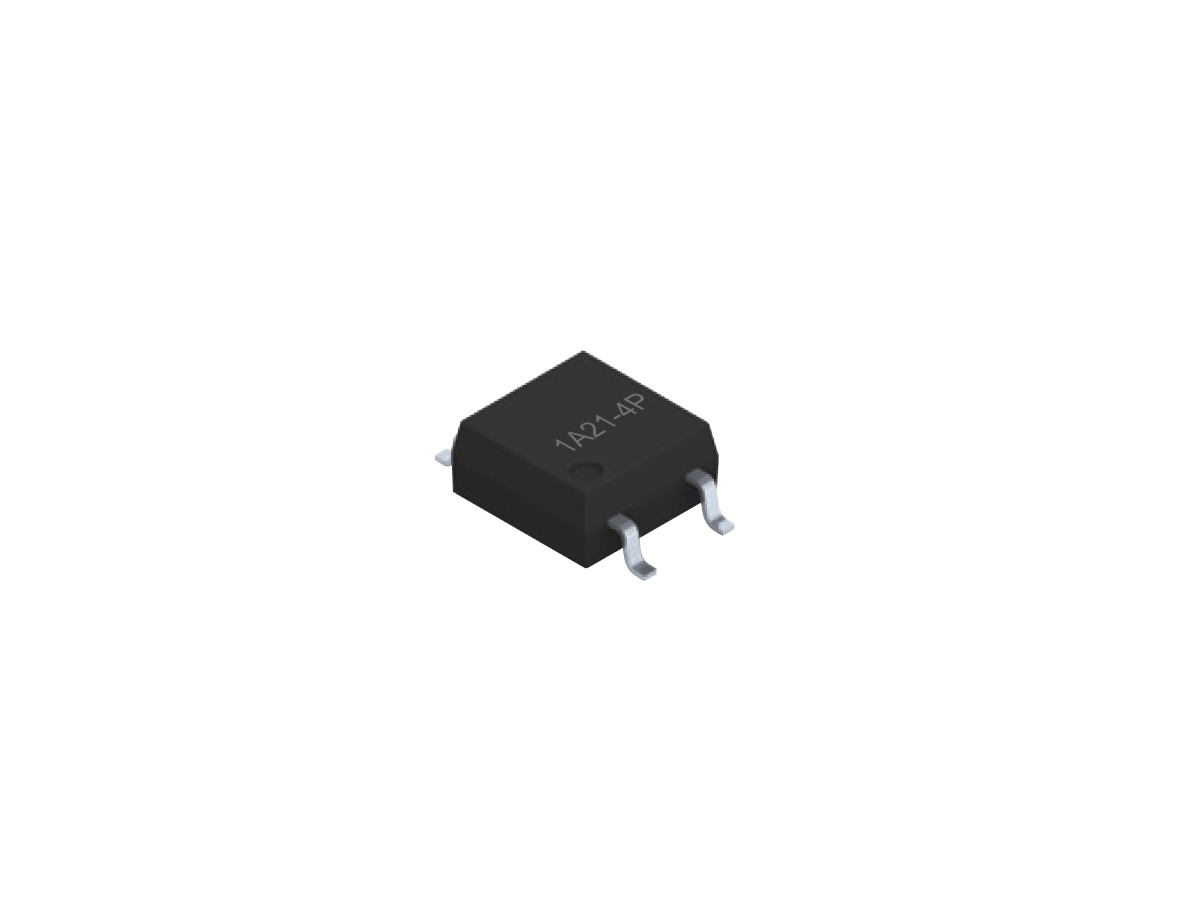

SMP-21 光MOSFETリレー
SMP-21 Seriesは、省スペースかつ高性能な電子システムにおいて信頼性の高いスイッチングを実現する、コンパクトなソリッドステートの光MOSFETリレーです。小型外形パッケージ（SOP）を採用し、最大40 V ACまたはDC（ピーク）のスイッチング、および最大250 mAの負荷電流に対応します。低～中電力用途に最適です。
代表オン抵抗0.9 Ω、低出力容量（13 pF）、オフ時漏れ電流が小さい（10 nA）といった特長により、SMP-21 Seriesはクリーンで効率的な信号制御を実現します。ソリッドステート構造により接点バウンスを排除し、耐久性を高めるとともに、衝撃・振動・環境汚染物質の影響を受けにくい設計です。
本シリーズは、低レベルのアナログ信号から、LED、リレー、ソレノイド、ランプなどの高レベル負荷までの制御に適しています。入力―出力間の高絶縁と長寿命により、要求の厳しい産業、医療、試験環境において信頼できる選択肢です。
- 接点バウンスや機械摩耗のないソリッドステートスイッチング
- 効率的な電力処理に対応する低オン抵抗（typ. 0.9 Ω）
- 高速でクリーンな信号遷移に対応する低出力容量（13 pF）
- 高い信号インテグリティに寄与するオフ時リーク最小（10 nA）
- 安全な回路分離に対応する高入出力絶縁

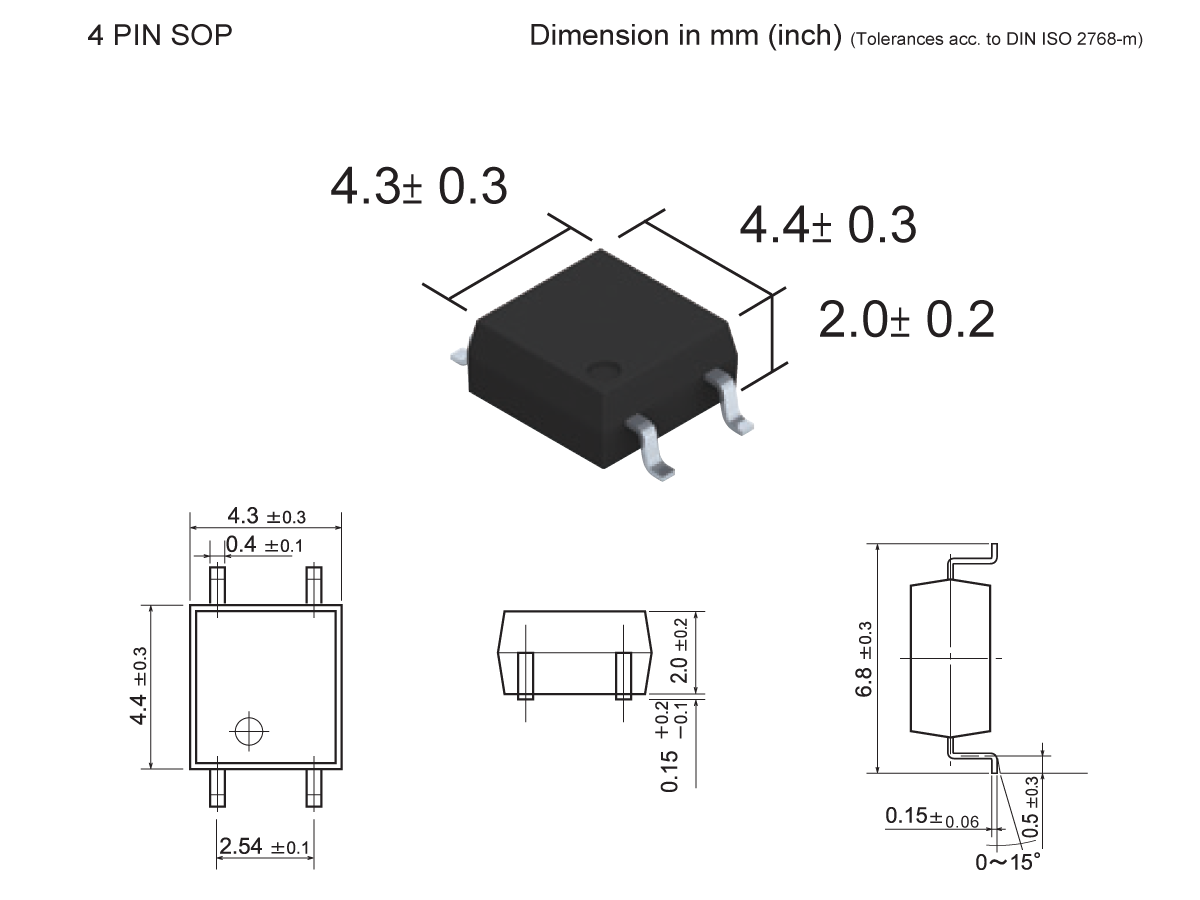

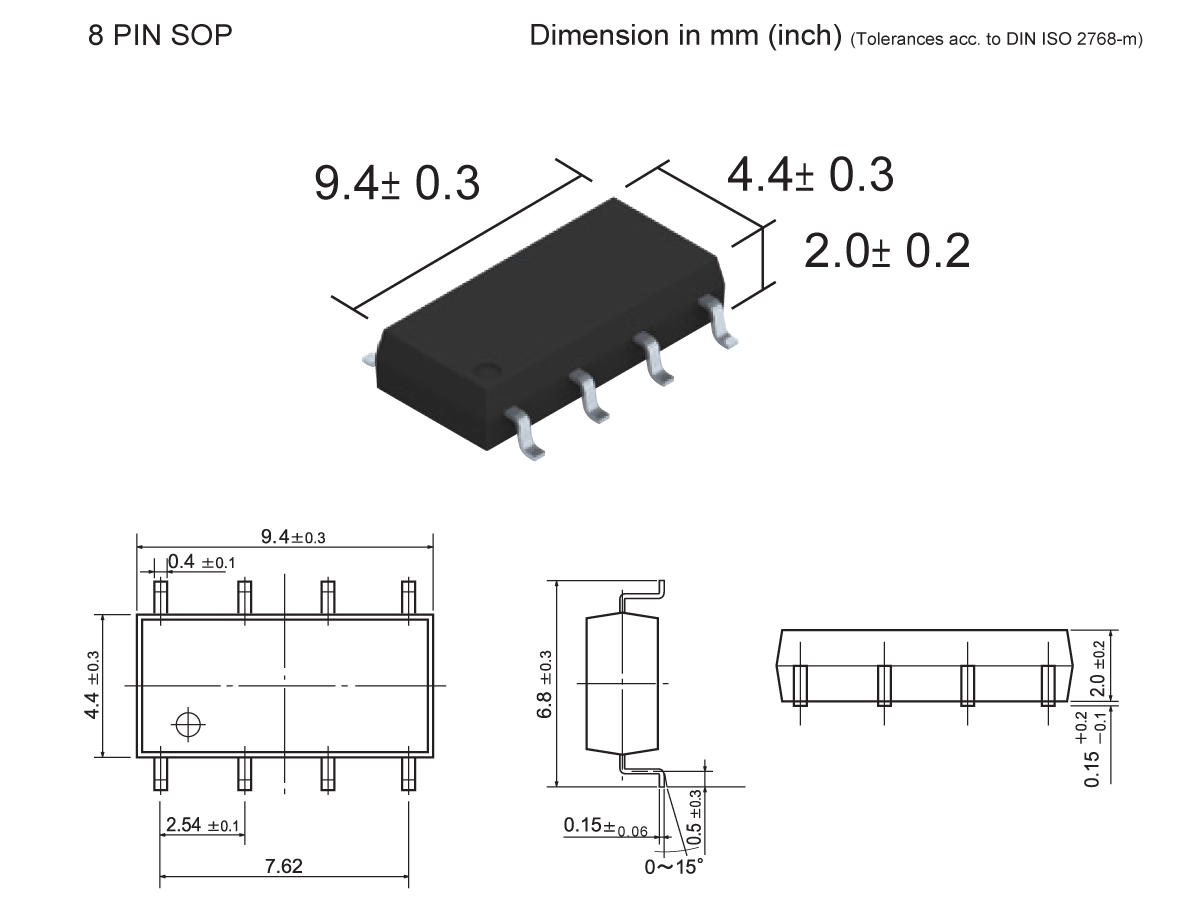

- 省スペース設計に適したコンパクトSOPパッケージ（4ピン/8ピン）
- 耐衝撃・耐振動、汚れた環境の影響を受けにくい構造
- 経時変化の少ないオン抵抗による安定性能
- ソリッドステート構造による高信頼・長寿命
| 接点構成 | 1A、2A |
| パッケージ形状（ピン数） | SOP（4、8） |
| 負荷電圧（V）AC/DC | 40 |
| 負荷電流 最大（mA） | 250 |
| LED動作電流 代表/最大（mA） | 0.3/3.0 |
| オン抵抗 代表/最大（Ω） | 0.9/1.25 |
| 出力容量（pF） | 13 |
| オフ時リーク電流（nA） | 10 |
- 半導体自動検査装置（ATE）: 高速・高信頼の信号スイッチング
- 電気自動車: バッテリーマネジメントシステムにおける低消費電力制御
- I/Oモジュール: 産業オートメーションにおける信号ルーティングと絶縁
- 医療機器: 診断機器における安全・低ノイズのスイッチング
- センシング機器:精密機器におけるクリーンな信号制御
- 通信: 小型通信システムにおけるリレー代替
- セキュリティシステム: 入退室管理および警報における静音・高信頼のスイッチング
