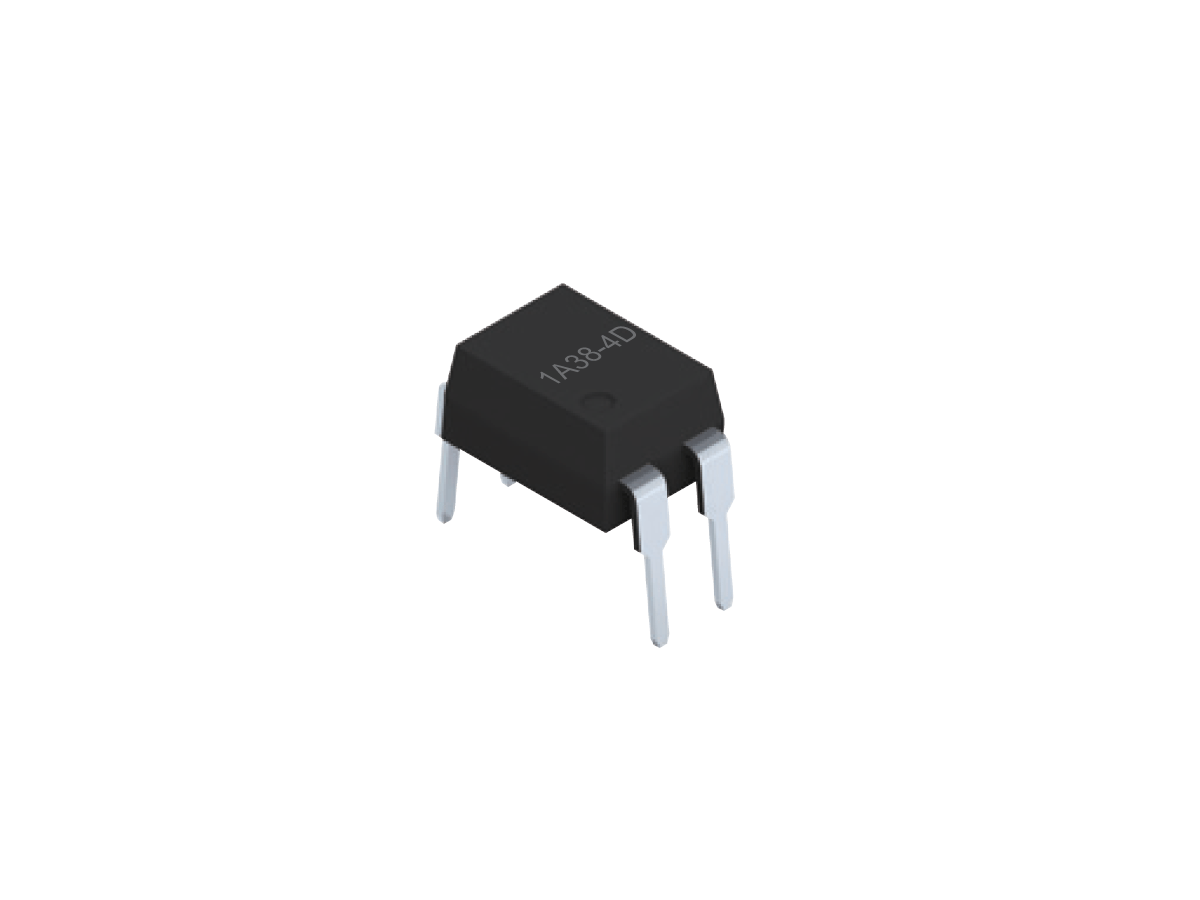

SMP-38 光MOSFETリレー
SMP-38 Seriesは、コンパクトで堅牢な電子システムにおける高精度スイッチング向けに設計された高耐圧のソリッドステート光MOSFETリレーです。SOP、SMD、DIPパッケージを用意しており、最大600 V ACまたはピークDCのスイッチングと、最大80 mAの負荷電流に対応します。高絶縁と高信頼性を要する中電力アプリケーションに最適です。
代表オン抵抗40 Ω、低出力容量47 pF、オフ時漏れ電流1 µA（代表値）により、クリーンな信号遷移と高い信号品位を確保します。ソリッドステート設計により接点バウンスや機械的摩耗がなく、衝撃・振動・環境汚染物質に対する優れた耐性を実現します。
本シリーズは、低レベルのアナログ信号と、LED、リレー、ソレノイド、ランプなどの高レベル負荷の両方のスイッチングに最適化されています。入力-出力間の高絶縁と長寿命により、産業機器、自動車、医療、試験環境で信頼できる選択肢です。
- 接点バウンスや機械的劣化のないソリッドステートスイッチング
- 高電圧スイッチング対応（最大600 V AC/DC）
- クリーンな信号遷移に寄与する低出力容量（47 pF）
- 高い信号忠実度に寄与する最小オフ時漏れ電流（1 µA）
- 安全かつ信頼性の高い回路分離を実現する高入出力間絶縁
- 柔軟な実装に対応するSOP、SMD、DIPパッケージオプション
- 耐衝撃・耐振動、汚れた環境の影響を受けにくい設計
- 安定した性能に寄与する経時変化の少ないオン抵抗
- ソリッドステートならではの高信頼・長寿命
| 接点構成 | Form A、2 Form A |

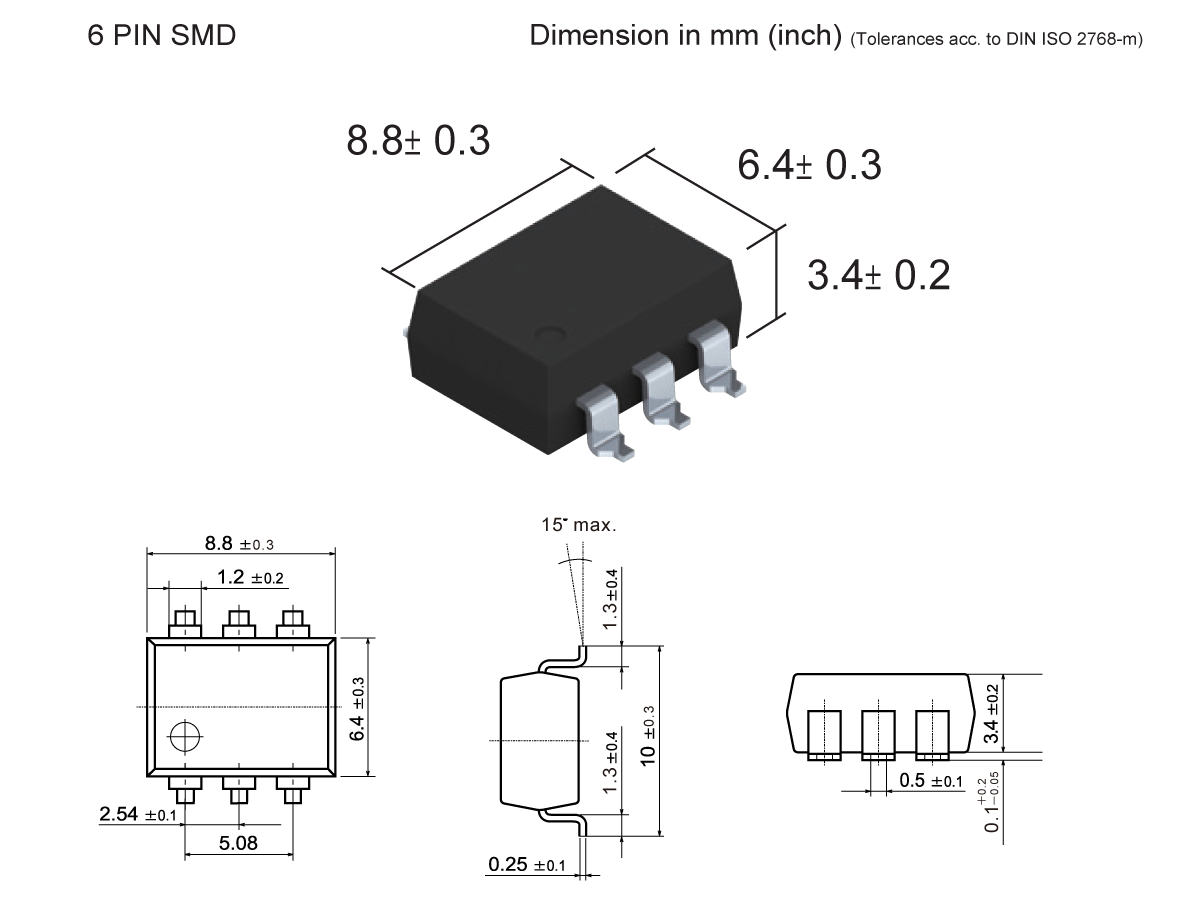

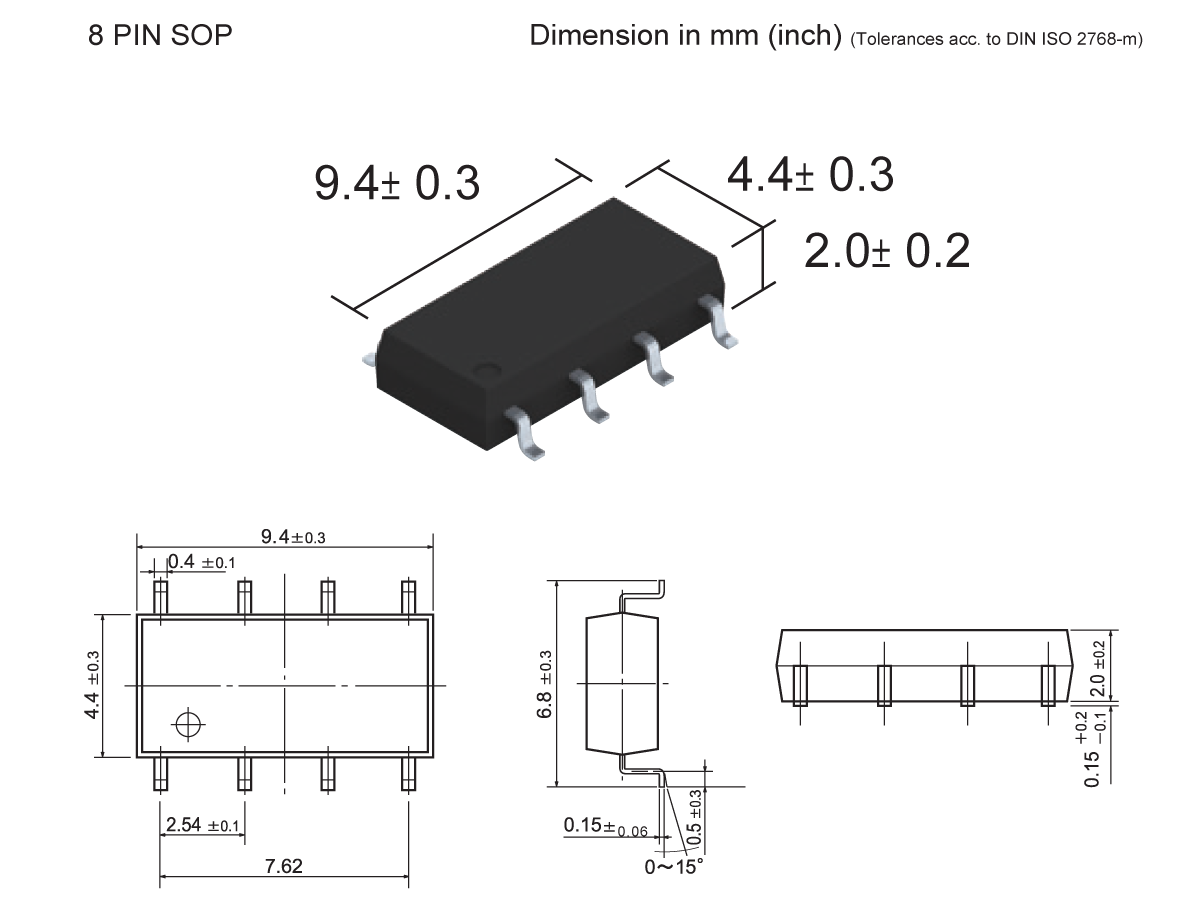

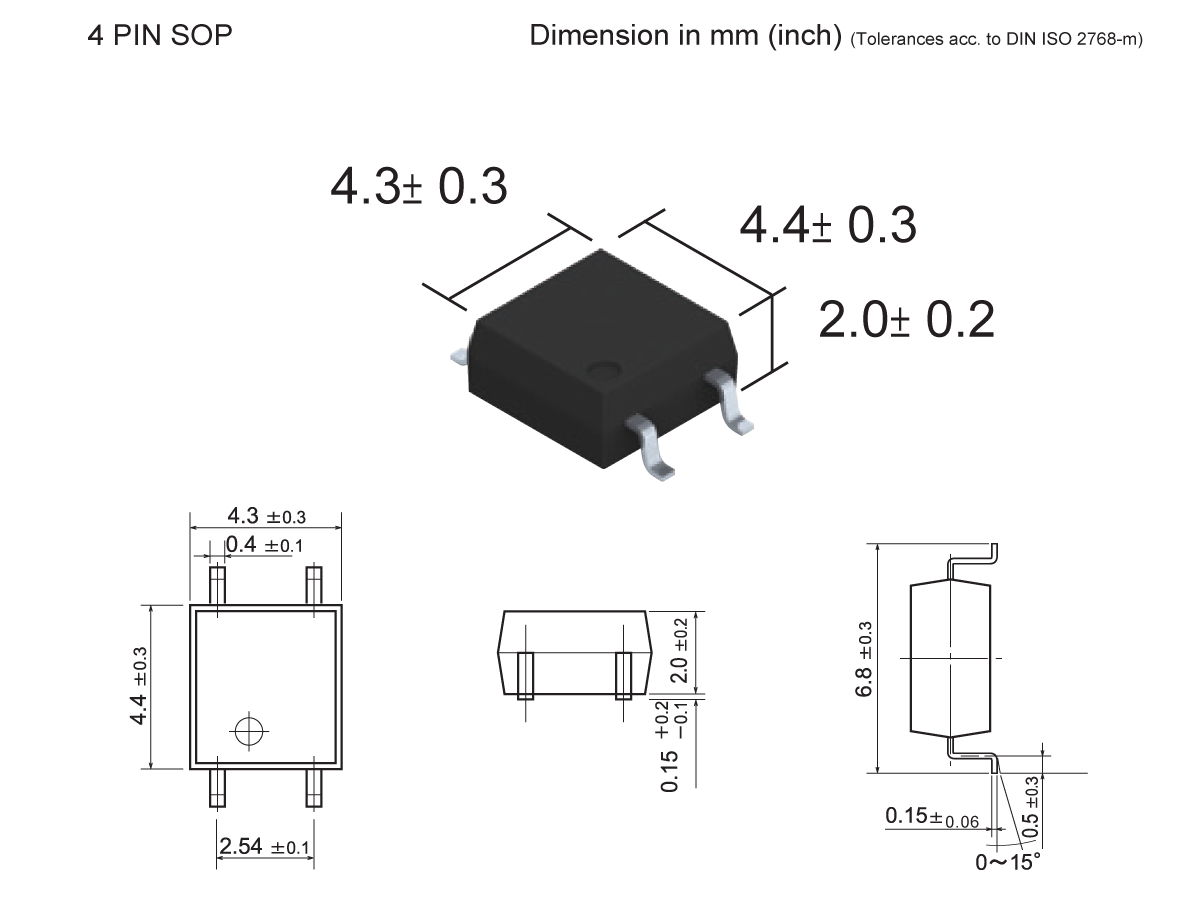

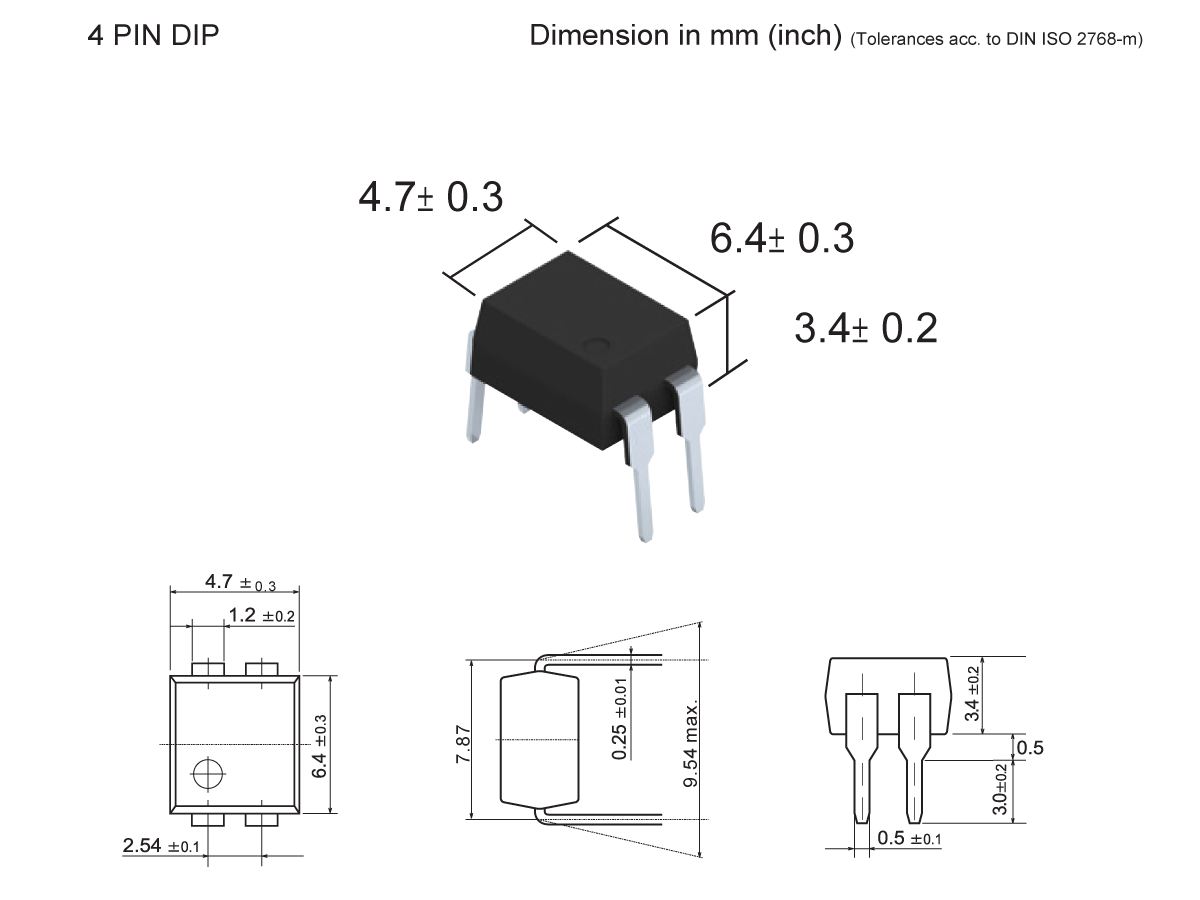

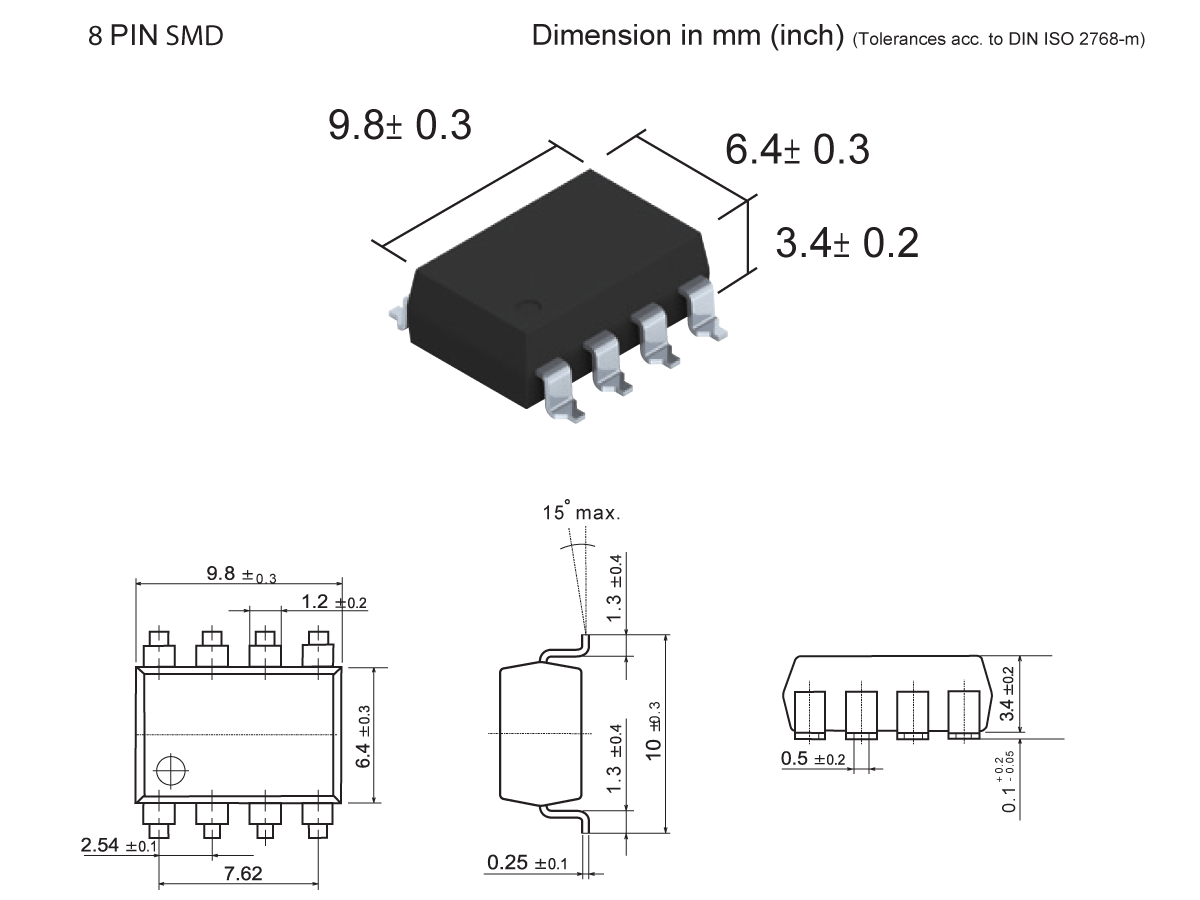

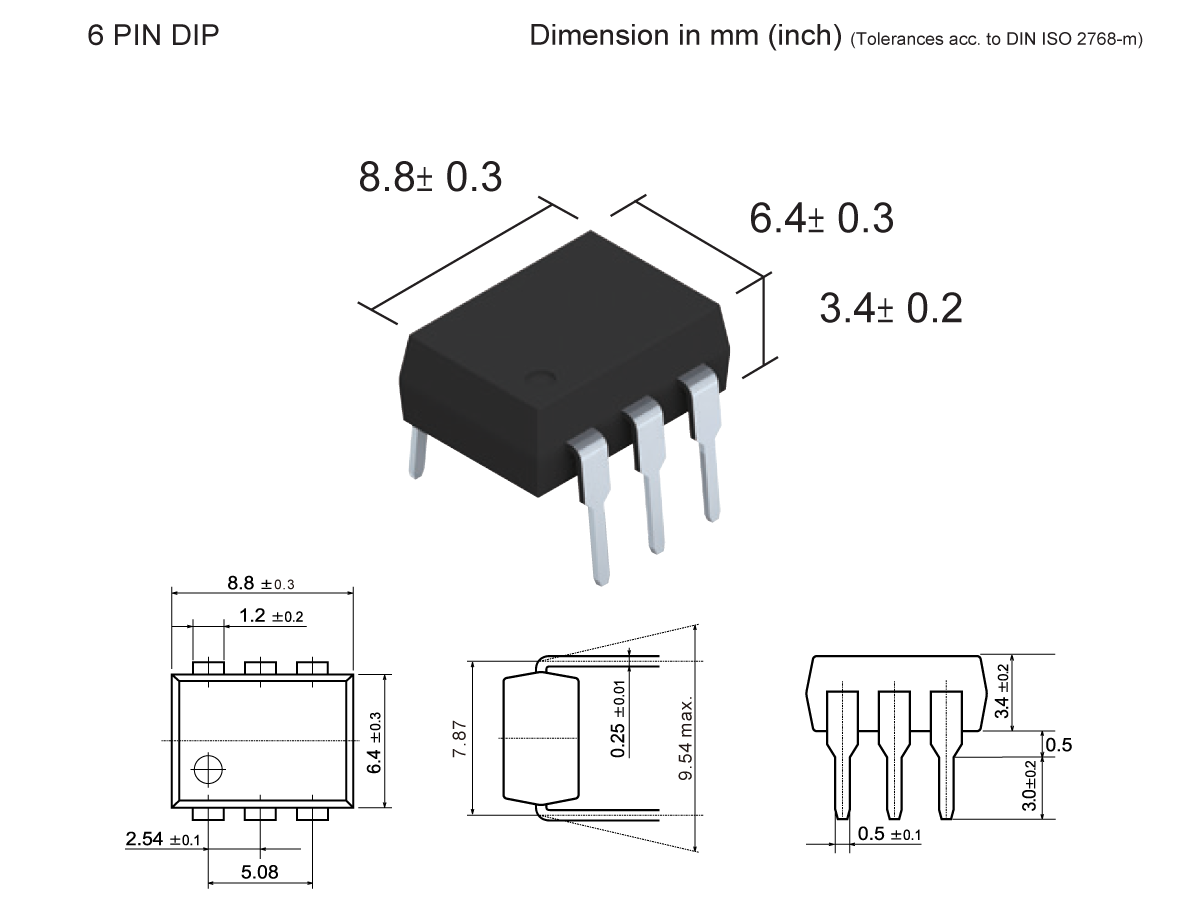

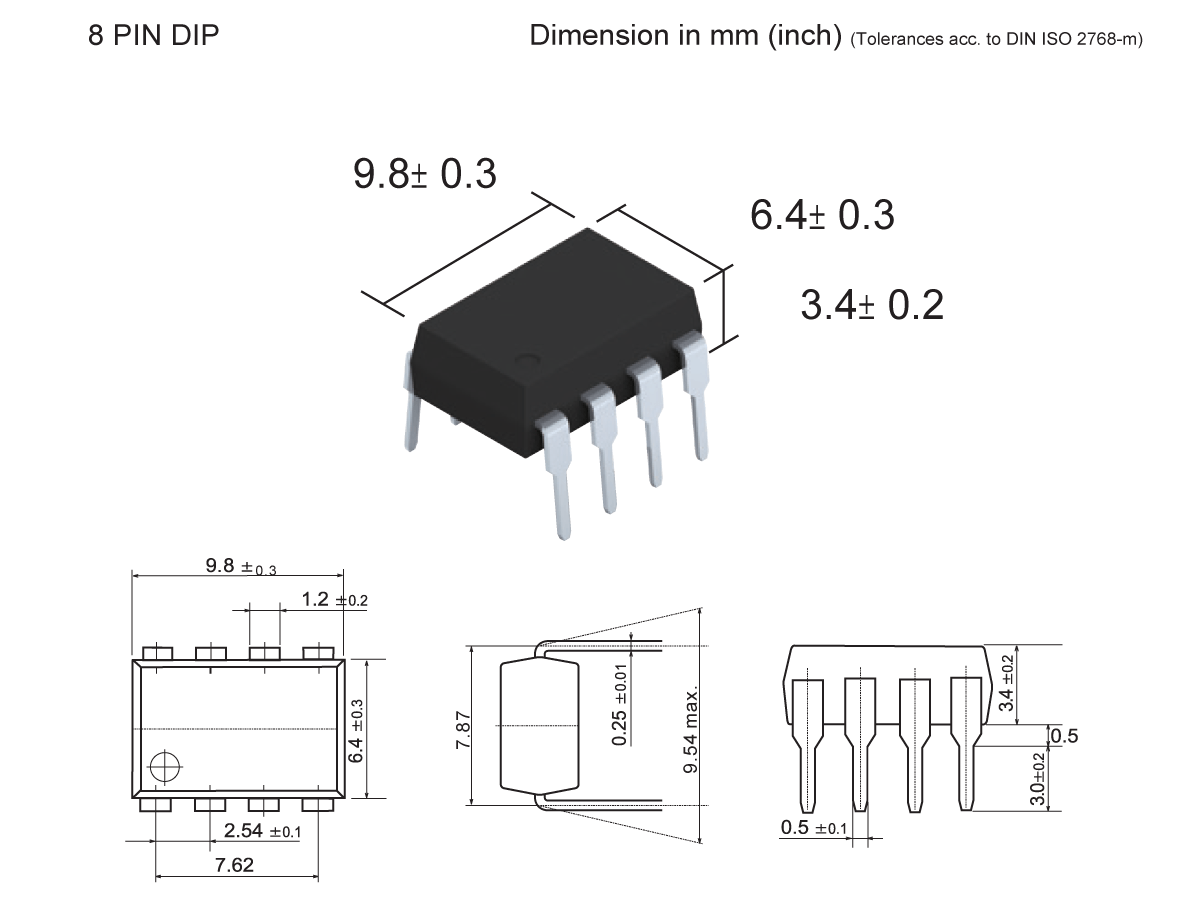

| パッケージ形状（ピン数） | DIP(4, 6, 8), SMD(4, 6, 8), SOP(4, 8) |
| 負荷電圧（V）AC/DC | 600 |
| 最大負荷電流（mA） | 80 |
| LED動作電流 代表値/最大値（mA） | 1.0/3.0 |
| オン抵抗 代表値/最大値（Ω） | 40/60 |
| 出力容量（pF） | 47 |
| オフ時漏れ電流（μA） | 1 |
- 半導体自動検査装置（ATE）: 高精度試験向けの高信頼スイッチング
- 電気自動車: バッテリーおよび電力システムにおける高電圧制御
- I/Oモジュール:産業オートメーションにおける信号ルーティングおよび絶縁
- 医療機器:診断・モニタリング機器における安全・低ノイズスイッチング
- センシング機器: 精密計測におけるクリーンな信号制御
- 太陽電池のバッテリーマネジメント: 再生可能エネルギーシステムにおける高効率スイッチング
- 通信:通信システムにおける小型リレー置換
- セキュリティシステム: 入退室管理および警報システムにおける静音・高信頼スイッチング
- 車載（AEC-Q101）: 過酷な車載環境に対応する認定取得
