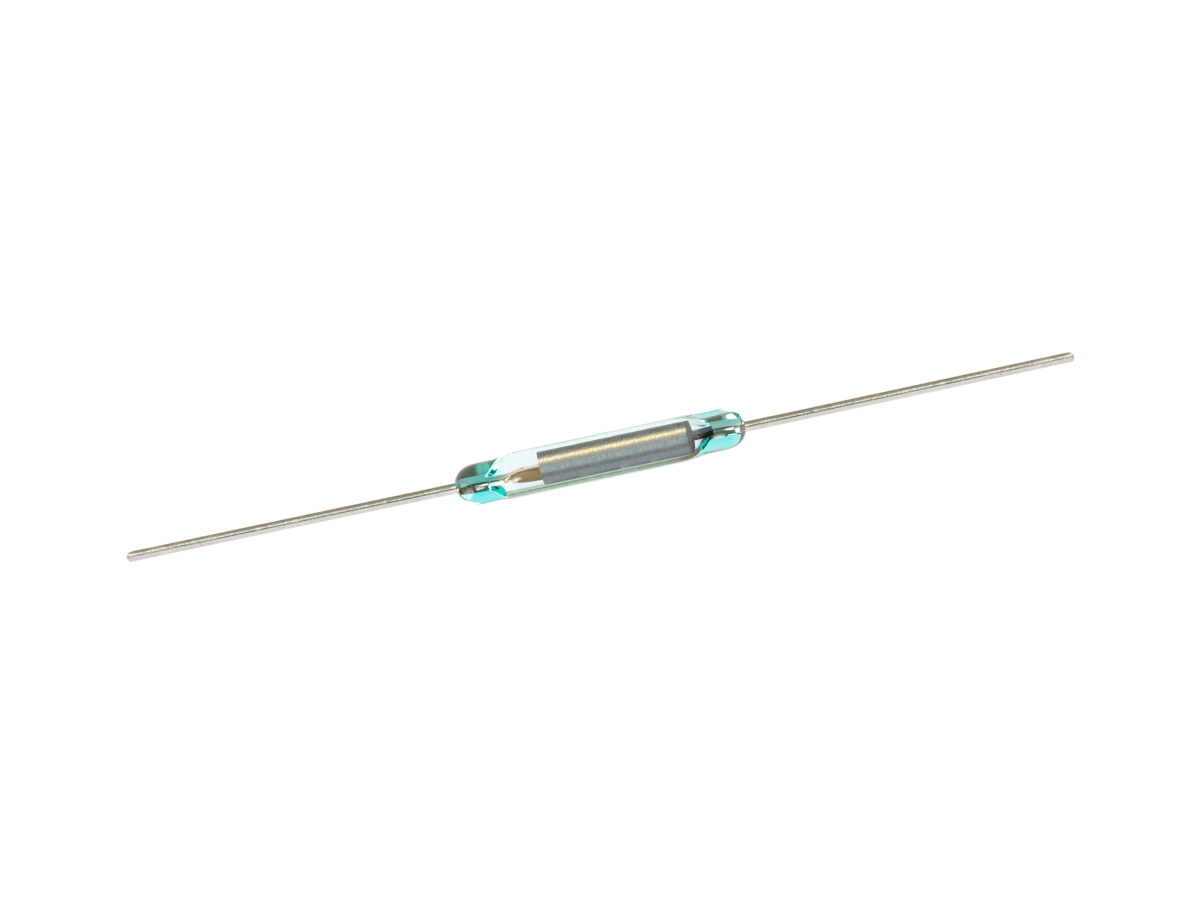

KSK-1E66シリーズ リードスイッチ
KSK-1E66シリーズは、車載グレード、産業用途、および汎用用途向けに設計された、コンパクトで高信頼性のラッチングリードスイッチ。バイステーブル（Form E）の接点構成を採用し、磁気ラッチ機能により、バッテリー駆動や低エネルギーシステムでの省電力スイッチングを可能にする。
ガラスボディの長さ14.0 mm、直径2.2 mmで、KSK-1E66は定格電力最大10 W、スイッチング電圧最大200 VDC、スイッチング電流最大0.5 Aに対応する。超小型フォームファクターとUL認証により、省スペース設計で堅牢かつ長寿命な磁気アクチュエーションが求められるデザインへの組み込みに最適。
- 省電力スイッチングロジック向けのラッチ／バイステーブル接点（Form E）
- コンパクト設計に適した小型ガラスボディ（全長14 mm、直径2.2 mm）
- 耐久性と耐環境性を高める気密封止構造
- 磁気ラッチ機構により、連続給電なしで安定したスイッチングが可能
- 柔軟な磁気感度に対応する広い吸引範囲（10–40 AT）
- 規制環境での安全性と準拠のため、UL認証取得
- 低消費電力およびバッテリー駆動システムに最適
- 標準化されたフォームファクタにより、自動組立プロセスに対応

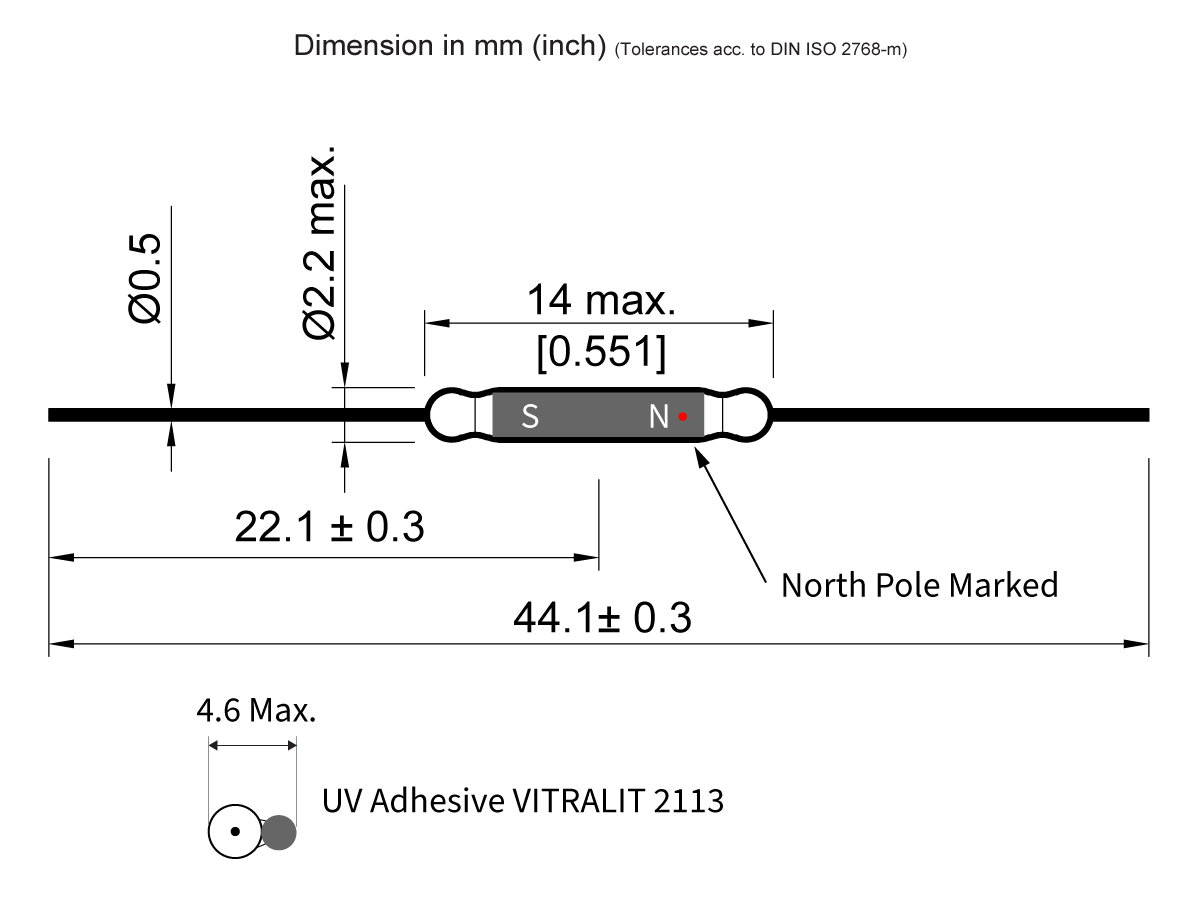

| 全長 mm（インチ） | 44.1 (1.736) |
| ガラス長 最大 mm（インチ） | 14.0 (0.551) |
| ガラス径 最大 mm（インチ） | 2.20 (0.086) |
| リード径 mm（インチ） | 0.5 (0.019) |
| 接点形式 | 1E ラッチング |
| 動作範囲 | 10-40 AT |
| 定格電力 最大 | 10W/200VDC/0.5 Amp DC |
- 自動車システム: 位置検知、ドアおよびシートベルト検知、液面監視
- 産業機器: 近接検知、アクチュエータのフィードバック、リレーのトリガー
- 民生用電子機器: スマートホームセンサー、窓/ドア用コンタクトスイッチ
- 医療機器: 携帯型診断機器における低消費電力スイッチング
- セキュリティシステム: 改ざん検知、磁気コンタクトセンサー
- 電池駆動デバイス: ワイヤレスセンサー、リモコン、e-bikeのブレーキ検知
- HVACシステム: 暖房・冷房ユニットにおける液面および位置検知
