ORD211シリーズ リードスイッチ
ORD211は、低負荷スイッチング用途対応の小型汎用リードスイッチです。ガラス管サイズは、長さ10.0 mm、直径2.0 mmです。定格は、最大開閉電圧24 VDC/AC、最大開閉電流0.1 A、接点容量1 Wです。
接点は不活性ガスとともにガラス管内に密封されており、外部雰囲気の影響を受けません。また、優れた耐食性および耐摩耗性を有しており、長寿命かつ安定したスイッチングが可能です。
ORD211は、応答時間の速さから自動車、家電、制御、計装機器分野など幅広い分野で使用されています。
- 単一接点（Form A）構成によるON/OFFスイッチング
- スペースに制約のあるアプリケーションに最適な小型設計
- 湿気・汚染物質に対する耐性を有する密封構造
- 消費電力がないため、システムの省エネルギー化を実現可能
- 感動値と開放値の差が小さいため、高精度なスイッチング制御に最適
- 動作時間0.3ms以下の高速スイッチング応答
- 衝撃や振動に強く、過酷な環境にも対応

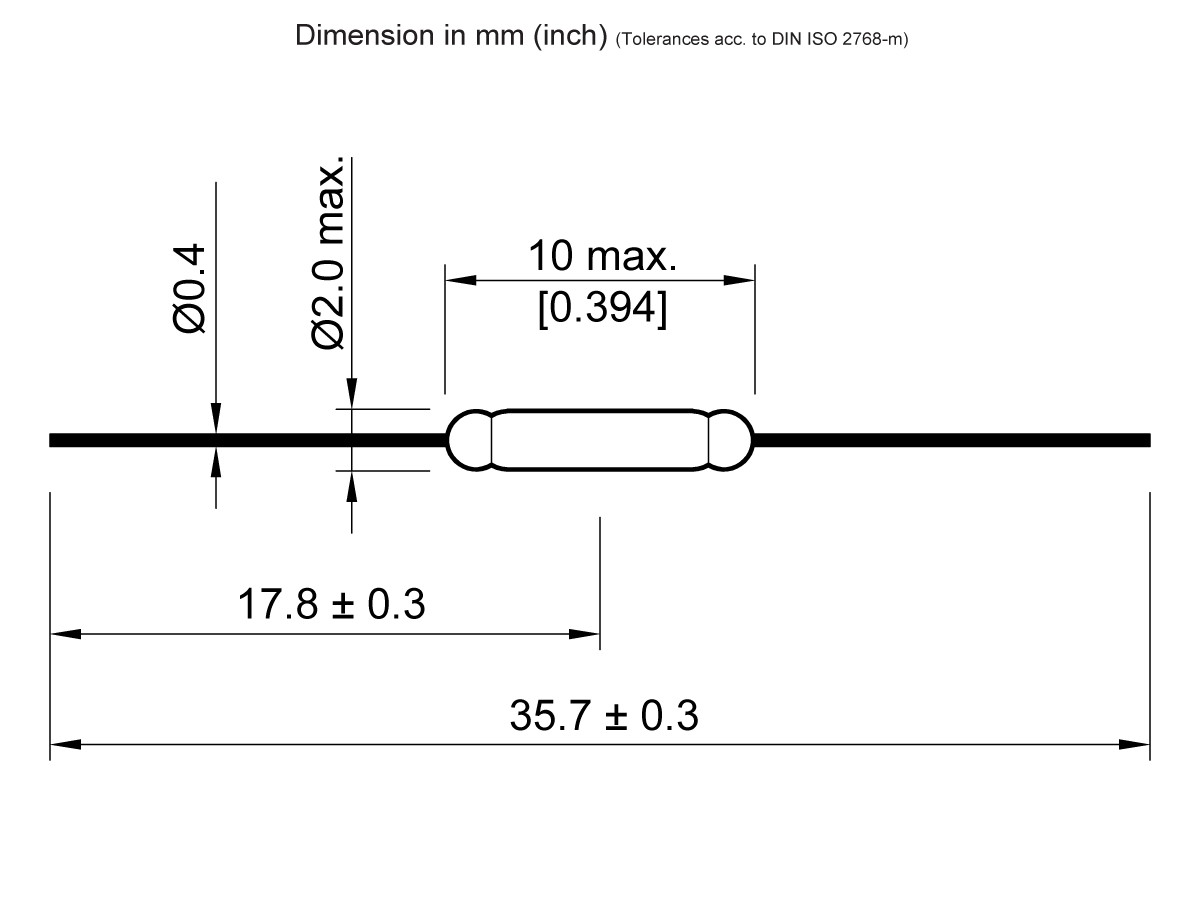

| 全長 mm | 35.7 |
| ガラス管長 mm | 10.0 |
| ガラス管径 mm | 2.0 |
| リード径 mm | 0.4 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| 感動値範囲 | 10-40 AT |
| 定格電力 | 1W/24VDC/0.1ADC |
- 自動車用電子機器：車載信号監視、電子制御状態監視
- 制御・計測機器：信号切替、測定信号監視
- 通信システム：通信信号切替、回線状態監視、信号監視
- 家電機器：電源状態制御、動作状態監視
- セキュリティ・警報システム：開閉検知、侵入検知、異常状態監視
- 試験・計測システム：半導体自動検査装置（ATE）信号切替、試験信号切替
