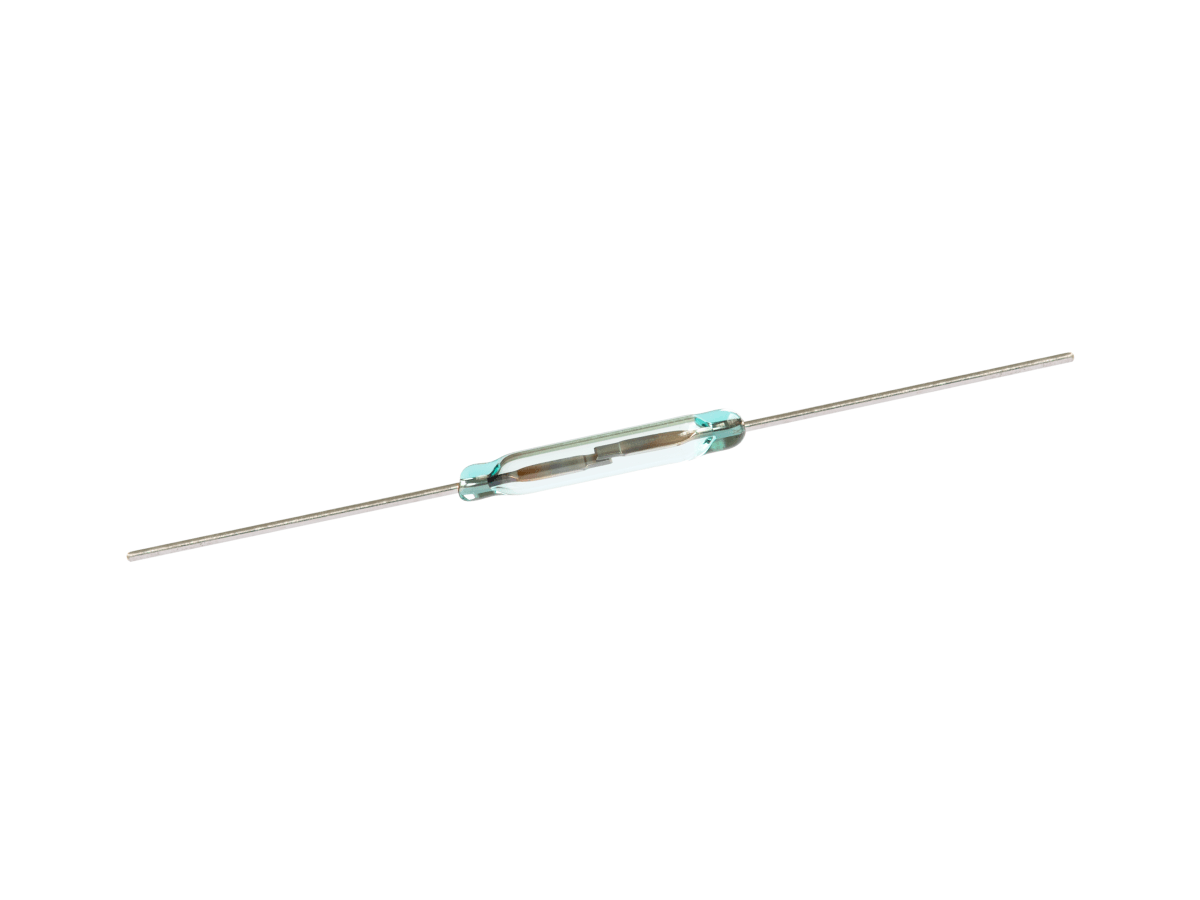

ORD324シリーズ リードスイッチ
ORD324は、中負荷スイッチング用途対応の小型汎用リードスイッチです。ガラス管サイズは、長さ14.0 mm、直径2.2 mmです。定格は、最大開閉電圧200 VDC、最大開閉電流0.5 A、接点容量10 Wです。
接点は不活性ガスとともにガラス管内に密封されており、外部雰囲気の影響を受けません。また、優れた耐食性および耐摩耗性を有しており、長寿命かつ安定したスイッチングが可能です。
応答時間の速さから、各種産業分野で広く使用されています。
- 単一接点（Form A）構成によるシンプルなON/OFFスイッチング
- スペースに制約のあるアプリケーションに最適な小型設計
- 密封構造のため、湿気や汚染物質から保護
- 消費電力がないため、システムの省エネルギー化を実現可能
- 最大開閉電圧200VDC、最大開閉電流0.5A、接点容量10W、中レベル負荷用
- ストレートリード端子により、PCBへの実装が容易

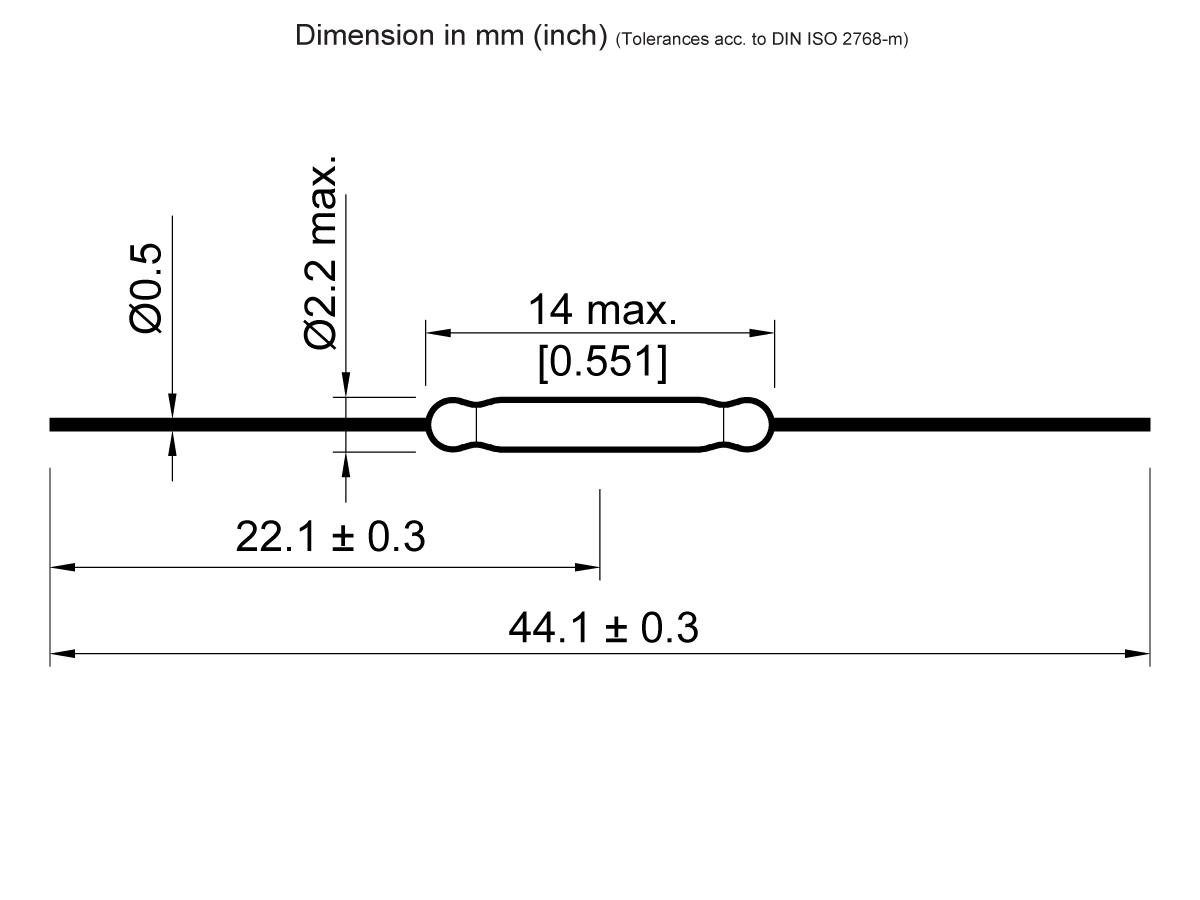

| 全長 mm（インチ） | 44.3 (1.744) |
| 最大ガラス長 mm | 14.0 (0.551) |
| ガラス径mm（インチ） | 2.2 (0.086) |
| リード径 mm（インチ） | 0.5 (0.019) |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| プルイン範囲 | 10-40 AT |
| 最大定格電力 | 10W/200VDC/0.5ADC |
- 自動車システム：液面検出、シートベルトラッチ検出
- 産業用制御：位置検出、リレーロジック、故障検出
- 民生機器：磁気式リッド検出、近接検出
- 医療機器：診断・監視機器向けコンパクトスイッチング
- スマート家電：ドアインターロック検出、水位制御
- セキュリティシステム：窓／ドアセンサ、タンパ検出
