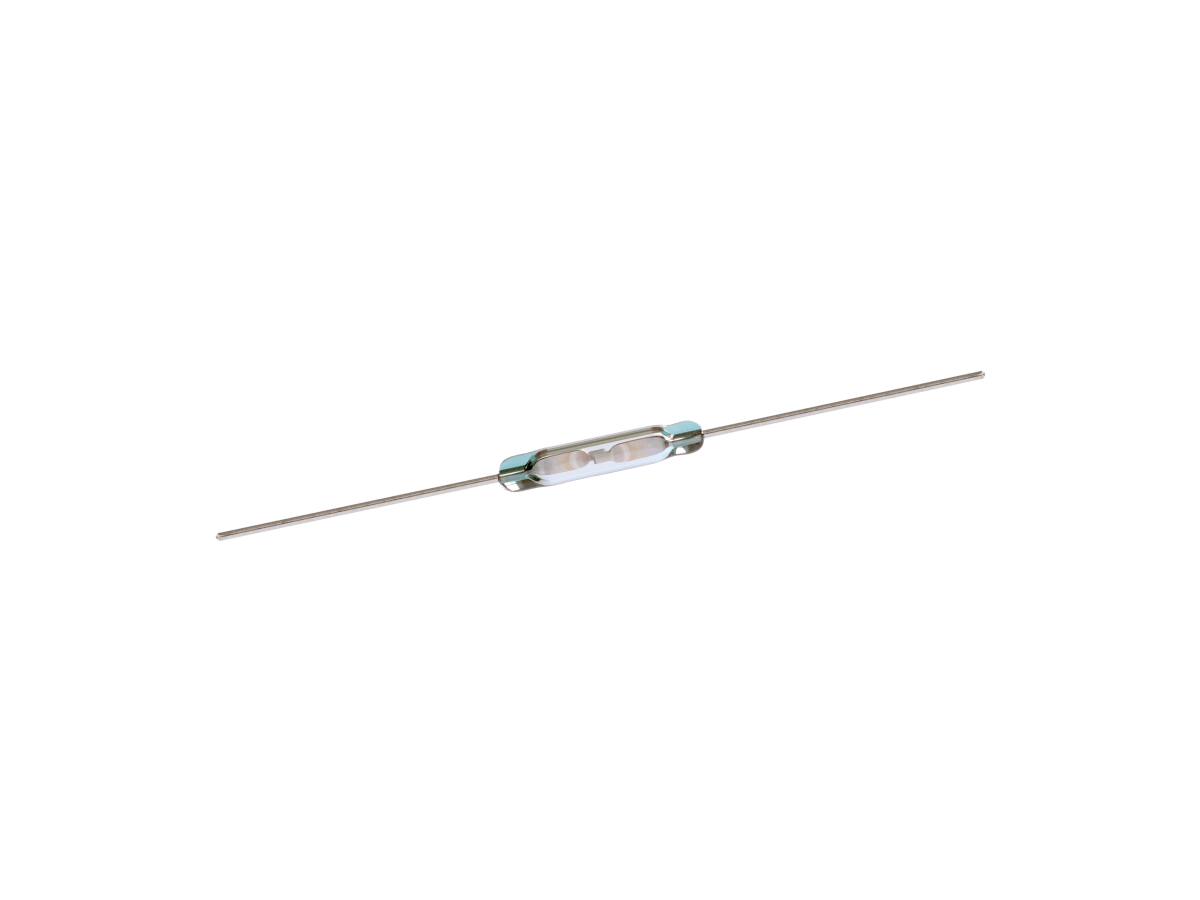

ORD611シリーズ リードスイッチ
ORD611は、中負荷スイッチング用途対応の小型汎用リードスイッチです。ガラス管サイズは、長さ10.0 mm、直径2.0 mmです。定格は、最大開閉電圧200 VDC、最大開閉電流0.3 A、接点容量10 Wです。
接点は不活性ガスとともにガラス管内に密封されており、外部雰囲気の影響を受けません。また、優れた耐食性および耐摩耗性を有しており、長寿命かつ安定したスイッチングが可能です。
応答時間の速さから、各種産業分野で広く使用されています。
- 単一接点（Form A）接点構成によるシンプルなON/OFFスイッチング
- スペースに制約のあるアプリケーションに最適な超小型設計
- 密封構造のため、湿気や汚染物質から保護
- 消費電力がないため、システムの省エネルギー化を実現可能
- 最大開閉電圧200VDC、最大開閉電流0.3A、接点容量10W、中レベル負荷用
- 磁気感度設計に最適な広い感動値範囲（8～40AT）

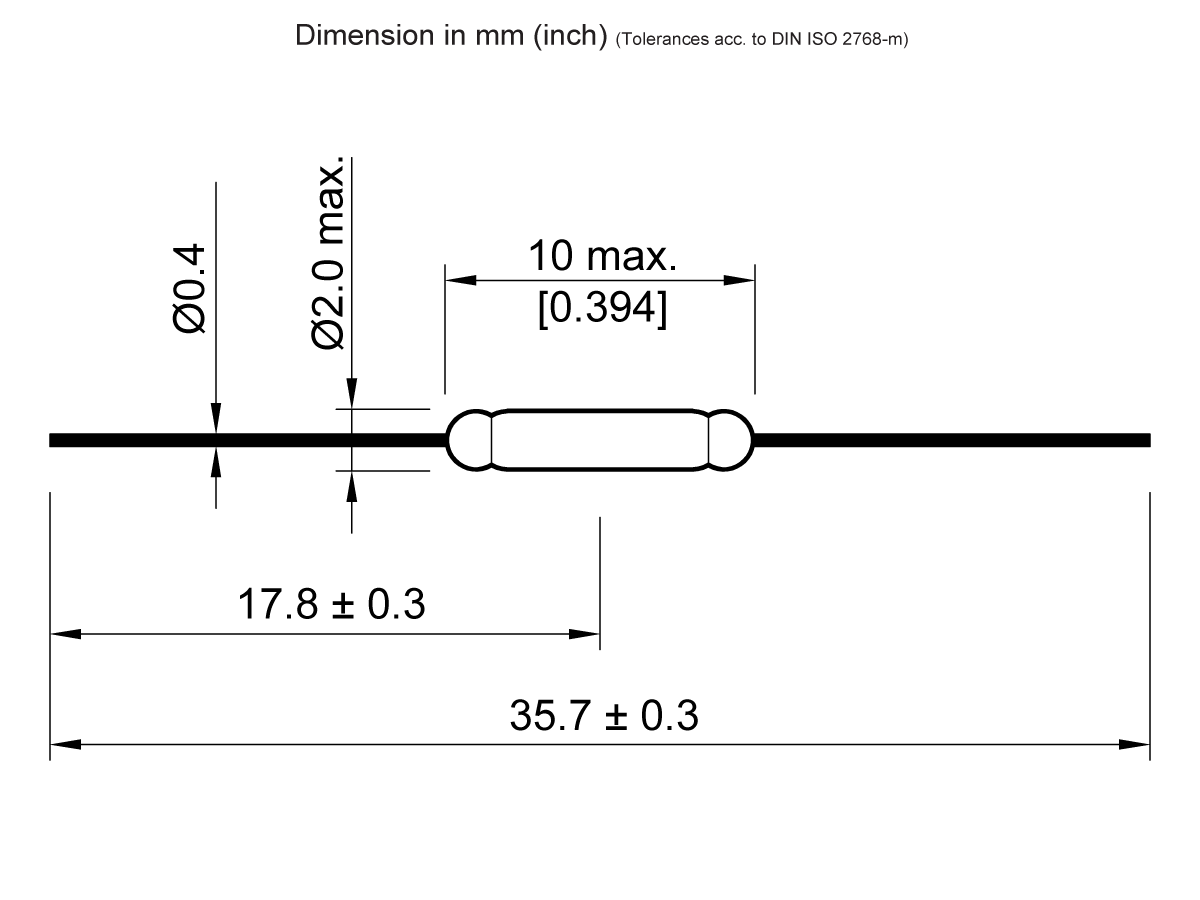

| 全長 mm（インチ） | 35.7 (1.405) |
| 最大ガラス長 mm | 10.0 (0.393) |
| ガラス径mm（インチ） | 2.0 (0.078) |
| リード径 mm（インチ） | 0.4 (0.015) |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| プルイン範囲 | 8-40 AT |
| 定格電力 最大 | 10W/200VDC/0.3ADC |
- 自動車システム：液面検知、シートベルトラッチ検出
- 家電機器：ドアインターロック検知、水位制御
- 制御機器：リレー論理、故障検知
- 通信機器：回線状態検出、信号ルーティング
- 計測機器：センサトリガ、位置検知
- 民生電子機器：磁気式リッド検出、近接検知
