ORT551-1シリーズ リードスイッチ

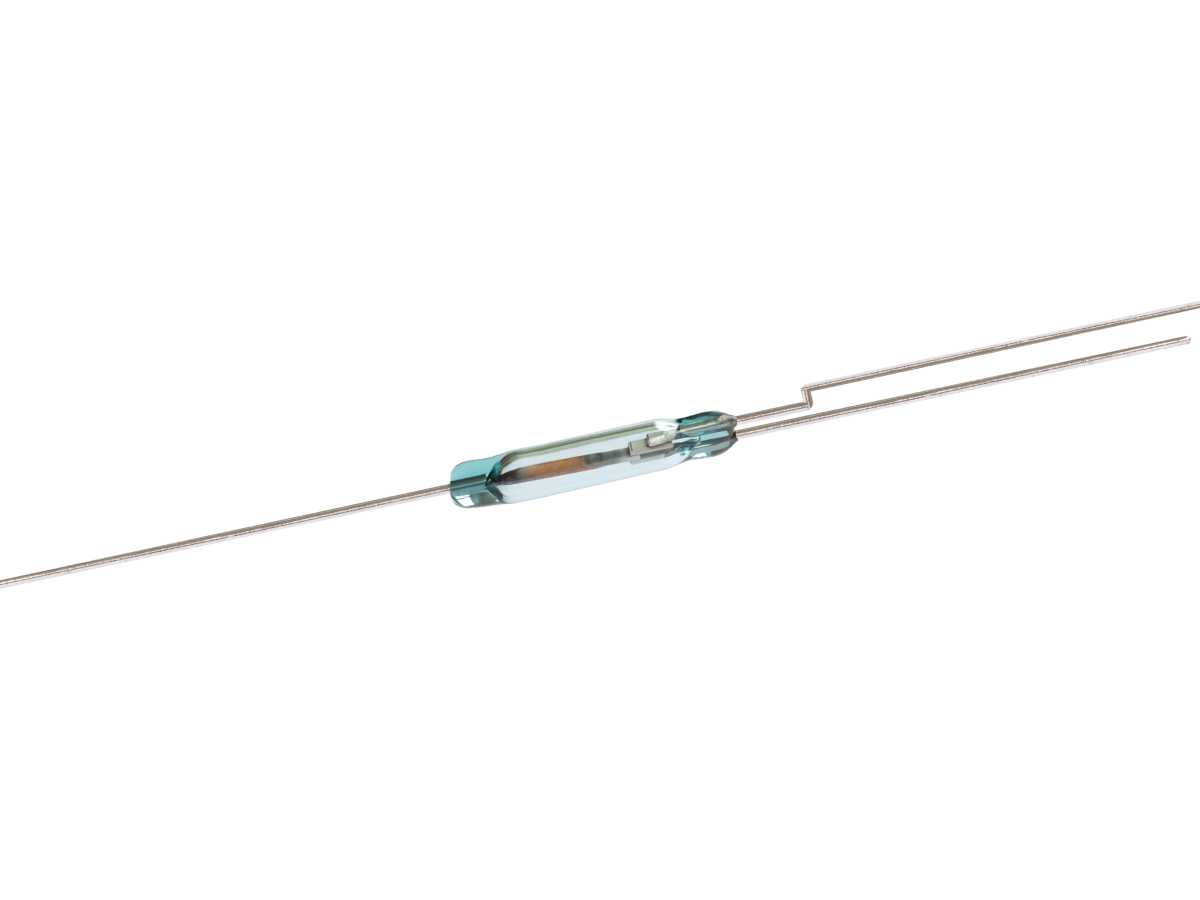

ORT551-1は、低負荷スイッチング用途に対応した小型トランスファータイプのリードスイッチ端子加工品です。ガラス管サイズは、長さ14.0 mm、直径2.54 mmです。定格は、最大開閉電圧30 VDC、最大開閉電流0.2 A、接点容量3 Wです。
接点は不活性ガスとともにガラス管内に密封されており、外部雰囲気の影響を受けません。また、優れた耐食性および耐摩耗性を有しており、長寿命かつ安定したスイッチングが可能です。
ノーマルクローズ（N.C.）リードは端子加工されており、識別しやすく、取り付け位置の調整が容易です。
応答時間の速さから、各種産業分野で広く使用されています。
- 単極双投（フォームC）の接点構成によるON/OFFスイッチング
- スペースに制約のあるアプリケーションに最適な小型設計
- ノーマルクローズ（N.C.）リードが端子加工されており、識別と取り付け精度を向上
- 密封構造のため、湿気や汚染物質から保護
- 消費電力がないため、システムの省エネルギー化を実現可能
- 低電圧システムでのリアルタイム制御のための高速スイッチング応答

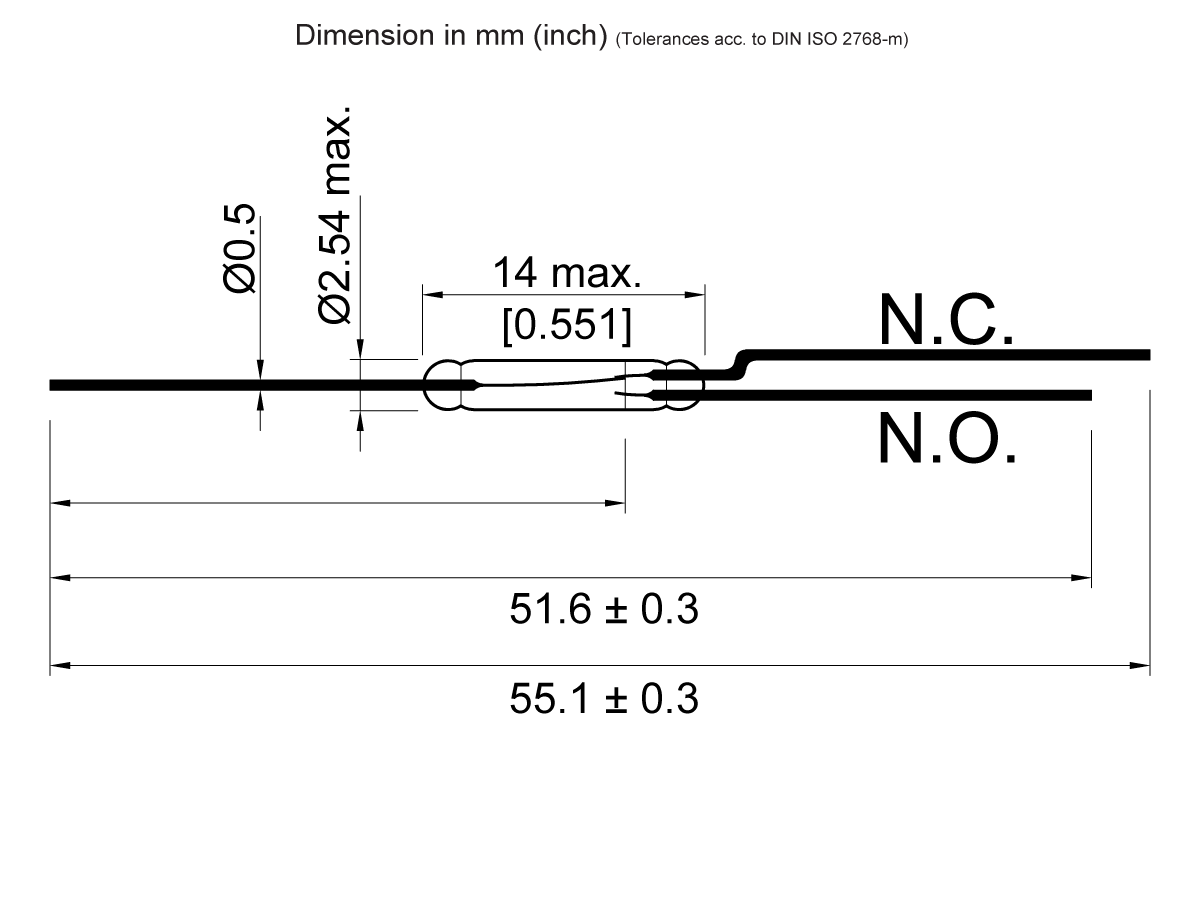

| 全長 mm（インチ） | 55.1 (2.169) |
| 最大ガラス長 mm | 14.0 (0.551) |
| ガラス径mm（インチ） | 2.54 (0.100) |
| リード径 mm（インチ） | 0.5 (0.019) |
| 接点形式 | 1C（SPDT）チェンジオーバー |
| プルイン範囲 | 10-30 AT |
| 最大定格電力 | 3W/30VDC/0.2ADC |
- コンシューマー・エレクトロニクス：モード切替、磁気ドッキングシステム
- セキュリティシステム：デュアルステートドア/窓センサー、タンパー検知
- 医療機器：診断および監視装置の小型スイッチング
- 産業オートメーション： 制御システムおよびアクチュエータのスイッチング
- スマート家電：多機能センシング、液面制御
- 自動車システム： 位置検出、デュアルパス信号ルーティング
