ORD324シリーズ リードスイッチ

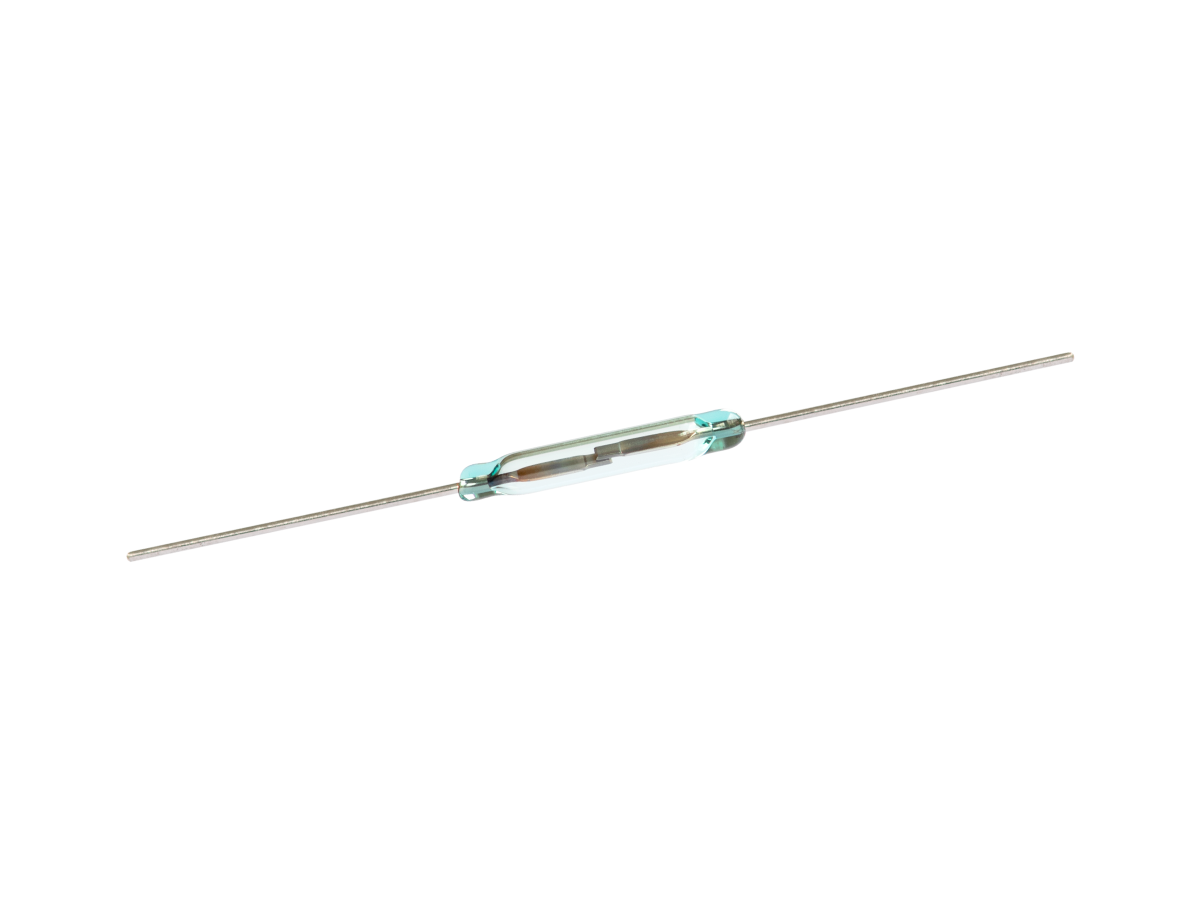

ORD324 Seriesは、中負荷用途における汎用スイッチング向けに設計された小型のSPST-NO（Form A）リードスイッチです。ガラスボディ長14.0 mm、直径2.2 mmで、スイッチング電圧は最大200 VDC、電流は最大0.5 Aに対応し、定格電力は10 Wです。
不活性ガス中で気密封止されているORD324は、長期の接点信頼性と安定した性能を確保します。コンパクトな形状と堅牢な電気定格により、産業機器、民生機器、自動車用途で最も広く使用されているスイッチの一つです。
- シンプルなオン／オフ切り替えに適したSPST-NO（Form A）接点構成
- 省スペース設計に適したコンパクトな14.0 mmガラスボディ
- 耐久性および耐腐食性を向上する、不活性ガス封入の気密封止接点
- 外部電源不要の磁気駆動方式で、低消費電力システムに最適
- 中負荷用途向けに、10 W、200 VDC、スイッチング電流0.5 A定格
- PCB実装の容易化と機械的安定性に適したストレートリード構成

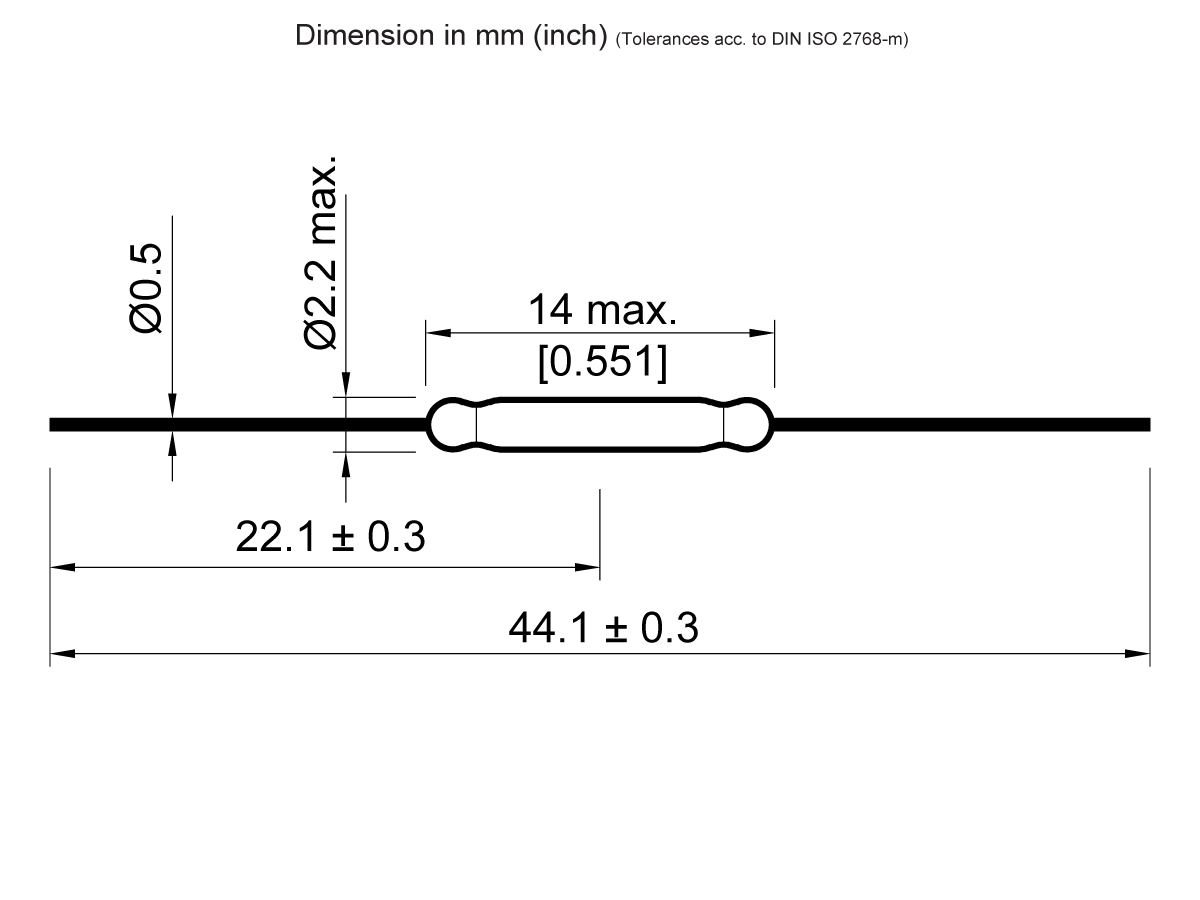

| 全長 mm（インチ） | 44.3 (1.744) |
| ガラス長 最大 mm（インチ） | 14.0 (0.551) |
| ガラス径 最大 mm（インチ） | 2.2 (0.086) |
| リード線径 mm（インチ） | 0.5 (0.019) |
| 接点形式 | 1A（SPST）a接点（N.O.） |
| 動作範囲 | 10-40 AT |
| 定格電力 最大 | 10W/200VDC/0.5 Amp DC |
- 自動車システム: 液面検知、シートベルトラッチ検出
- 産業用制御: 位置検知、リレー・ロジック、故障検出
- 民生用電子機器: 磁気式リッド検出、近接検知
- 医療機器: 診断・モニタリング機器における小型スイッチング
- スマート家電:ドアインターロック検知、水位制御
- セキュリティシステム: 窓/ドアセンサー、改ざん検出
