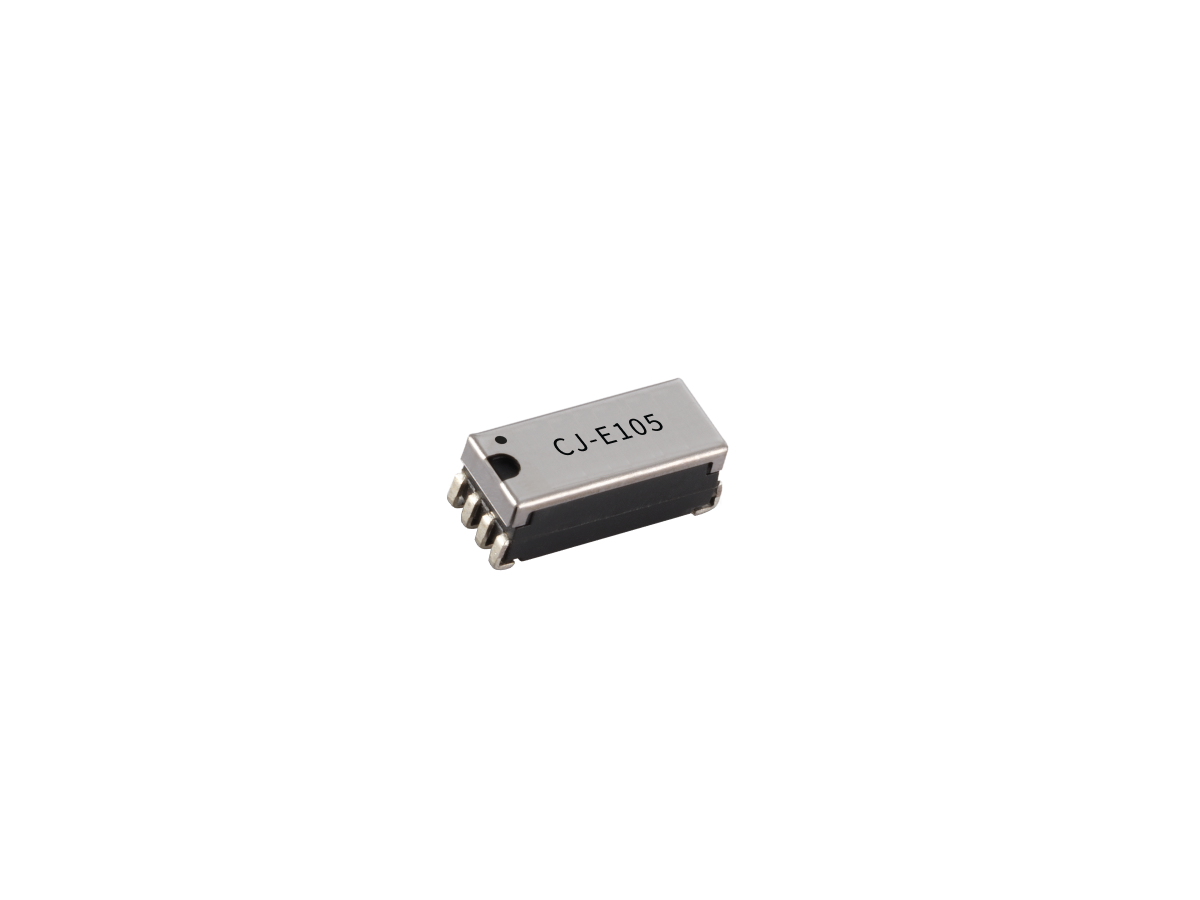

Cシリーズリードリレー
Cシリーズは、スペースに制約のあるアプリケーションにおける高周波信号のスイッチング用途向けに設計された、コンパクトで高密度実装が可能な表面実装リードリレーです。
優れた内部シールド構造と最大7GHzの高周波帯域性能を備え、信頼性やシグナルインテグリティを損なうことなく、類似モデルと比較して約10％の小型化を実現しています。
Cシリーズは、１Form Aの接点構成で提供され、3.3VDCおよび5VDCのコイル電圧に対応しています。
また、最大10W、100VDC、0.5Aの定格を備えています。
長寿命かつ安定した性能を備えたCシリーズは、要求の厳しい高速アプリケーションにおいて信頼性の高いソリューションを提供します。
- 最大7 GHzの高周波帯域（標準は5 GHz）
- コンパクトな表面実装設計で、同等モデルよりが底面積が10%縮小
- 優れた内部シールドにより信号干渉を低減

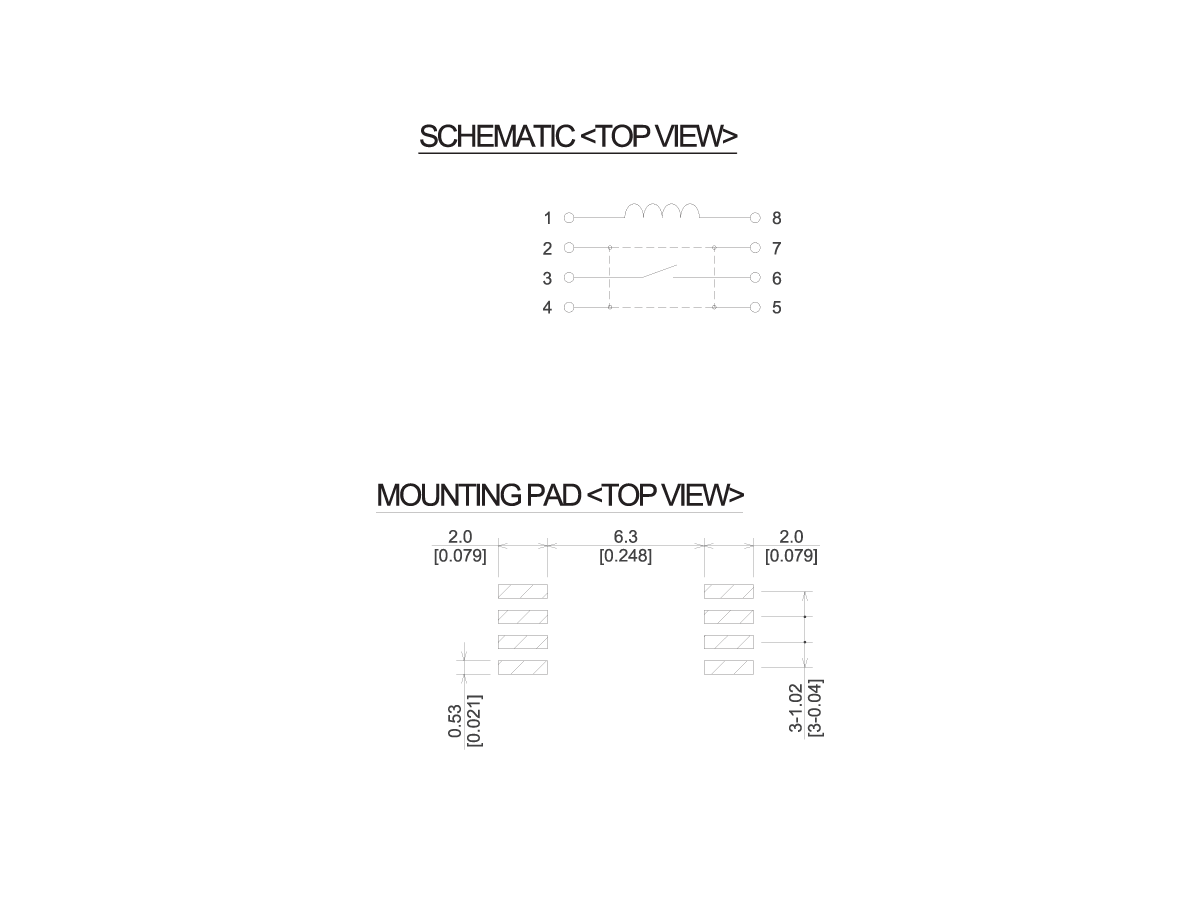

- 接点構成：１Form A
- 定格：10W、100VDC、0.5A
- コイル電圧：3.3 VDCおよび5 VDC

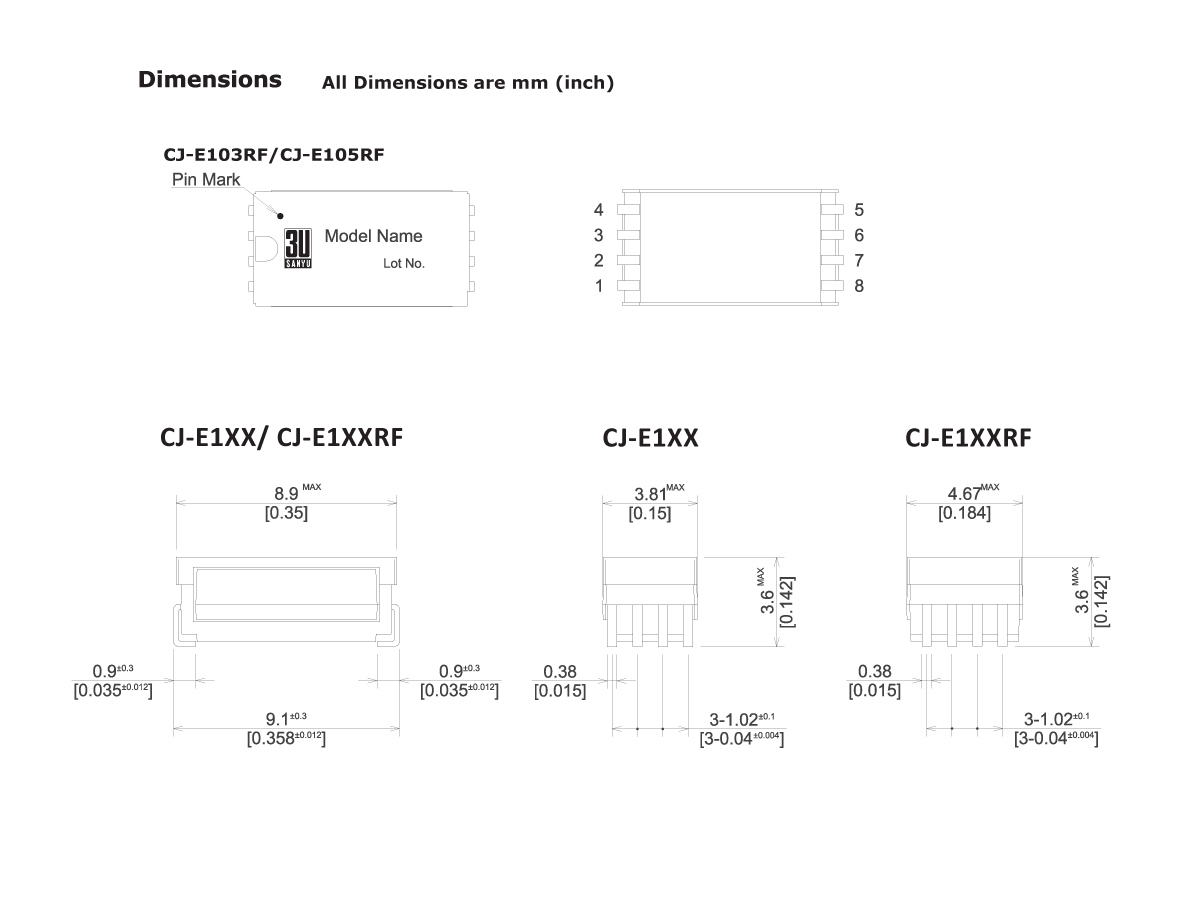

- 高密度表面実装用 ガルウィング及びJリードパッケージ
- 製品寿命が長く、高周波環境で安定した性能を発揮
- グローバルな環境基準に準拠したRoHS対応
| コイル電圧（VDC） | 3.3 / 5 |
| コイル抵抗（Ω） 最大 | 100 / 200 |
| 接点形式 | １Form A |
| 定格電力 | 10W / 100VDC / 0.5A |
| 高周波帯域 | ~ 5 GHz（7 GHzオプション） |
| 寿命（1V 10mA時） | > 3億回 |
- 半導体自動検査装置(ATE)： 負荷基板における高周波信号スイッチング
- 電気通信小型ネットワークモジュールのRFルーティング
- ワイヤレス通信 高速システムにおけるシグナルインテグリティ
- 機能的PCBテストシステム：高密度テストアレイにおける信頼性の高いスイッチング
- データ収集システム：小型計測器での高精度信号制御
- ICウエハテスト： 半導体テストセットアップにおける高速リレースイッチング
