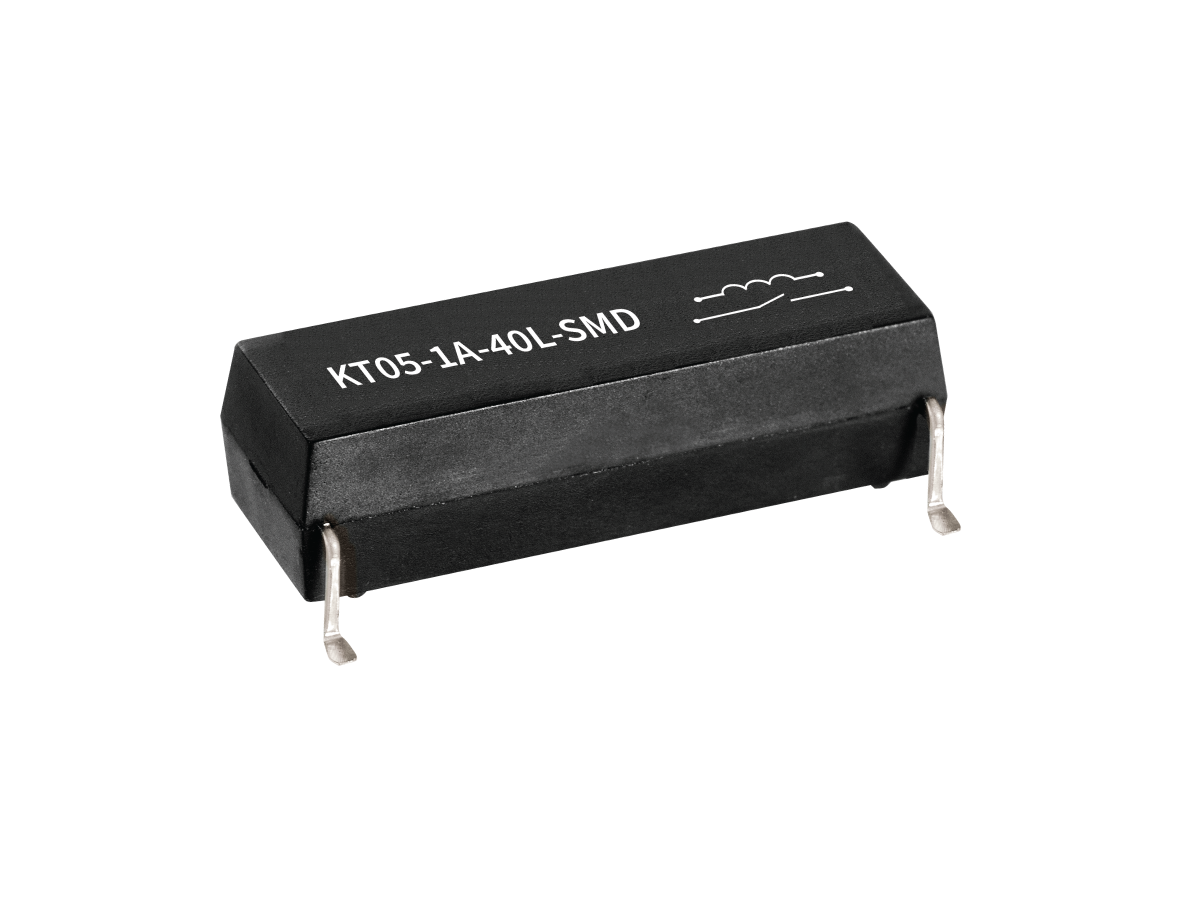

KTシリーズ リードリレー
KTシリーズは高電圧、高絶縁リードリレーで、高絶縁と低リークを必要とする要求の厳しいアプリケーションでの精密スイッチング用に設計されています。最大1,000 VDCのスイッチングが可能で、ブレークダウン電圧は最大4.5 kVDC、絶縁電圧は最大7 kVDCのKTシリーズは、コンパクトな表面実装（SMD）およびスルーホール（THT）形式で堅牢な性能を提供します。
堅牢な熱硬化性オーバーモールドパッケージに収納されたKTシリーズは、SPST-NO（Form A）接点構成を特長とし、DC5V、DC12V、DC24Vのコイル電圧をサポートします。10¹³ Ωを超える絶縁抵抗により、超低リーク電流を実現し、医療、テスト＆計測、エネルギーシステムにおける高電圧スイッチングに最適です。AEC-Q200規格に準拠し、UL規格に適合したKTシリーズは、高性能設計のための信頼性の高いソリューションです。
- 最大1,000 VDCの高電圧スイッチング
- 絶縁破壊電圧最大4.5 kVDC、絶縁電圧最大7 kVDC
- 高絶縁抵抗 >10¹³ Ωによる低リーク性能
- SPST-NO（フォームA）接点構成
- 最大100W、1.0Aまで定格
- コイル電圧オプションDC5V、DC12V、DC24V

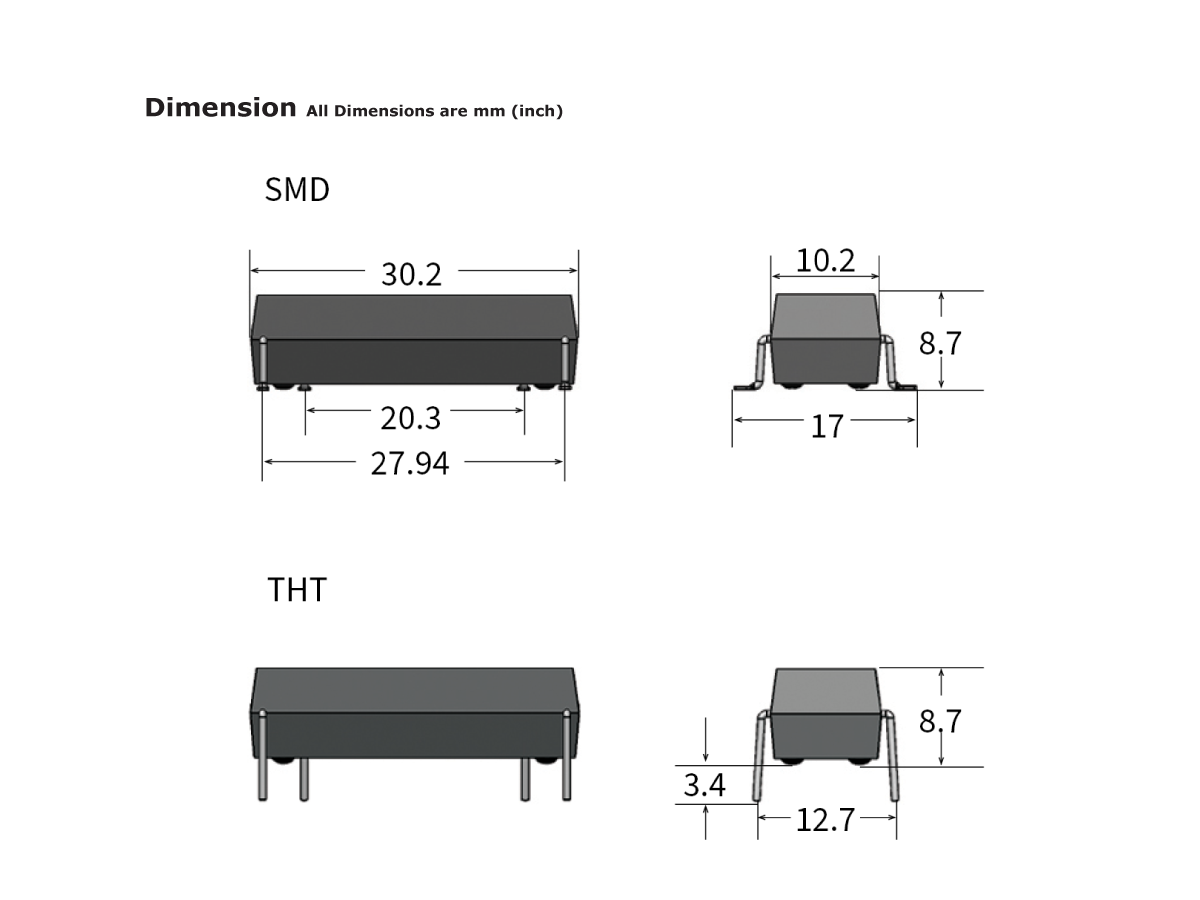

- 表面実装（SMD）およびスルーホール（THT）形式で入手可能
- 耐久性の高い熱硬化性オーバーモールド・パッケージ
- AEC-Q200テスト済み、UL規格準拠
| コイル電圧（VDC） | 5, 12, 24 |
| コイル抵抗（Ω） | 65-1800 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| 最大定格電力 | 100W/1000VDC/1A |
- 自動試験装置（ATE）：テストシステムにおける高電圧スイッチング
- 医療機器除細動器、画像システム、絶縁回路
- バッテリー駆動デバイスポータブル電子機器の安全なスイッチング
- 太陽光発電: 太陽エネルギーシステムにおける高電圧リレー制御
- 電気通信ネットワークインフラにおける絶縁とスイッチング
- 水銀リレーの代替： レガシーシステムのクリーンで信頼性の高い代替品
