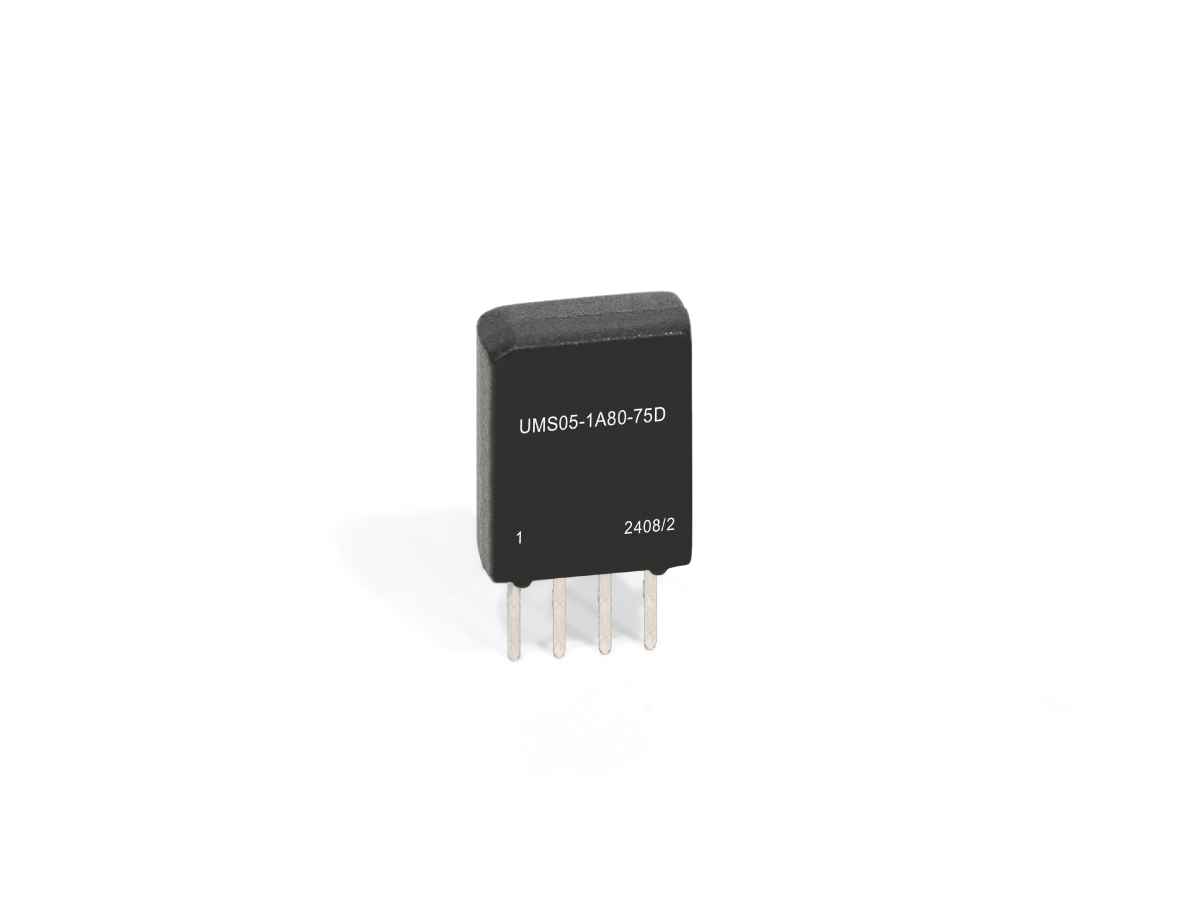

UMSシリーズ リードリレー
UMSシリーズは、コンパクトな電子システムにおける高密度PCBレイアウトと高精度スイッチング用に設計された超小型の計装グレードリードリレーです。標準的なMSシリーズより50%近く小型のUMSシリーズは、試験・計測、電気通信、セキュリティ用途の密にスタックされたマトリックスに最適です。
マイクロ・シングル・インライン（SIL）パッケージに収められたUMSシリーズは、SPST-NO（Form 1A）接点構成を特長とし、コイル抵抗400～500Ωの範囲でDC5Vのコイル電圧をサポートします。最大10W、170VDC、0.5Aの定格に対応し、シグナルインテグリティと信頼性を高めるために内部磁気シールドとオプションのダイオード保護を備えています。UL認証により、世界的な安全規格に準拠しています。
- 超小型SILパッケージ-MSシリーズより50%小型化
- SPST-NO（フォーム1A）接点構成
- 定格出力：10W、170VDC、スイッチング容量：0.5A
- コイル電圧: 5 VDC
- コイル抵抗400-500 Ω
- 信号絶縁用内部磁気シールド
- コイル抑制用ダイオード保護（オプション
- 安全性を保証するUL適合証明書
- スルーホール（THT）実装による確実なPCB統合
- 高密度リレー・マトリックス用に最適化
| コイル電圧 (VDC) | 5 |
| コイル抵抗 (Ω) | 400-500 |
| 接点形式 | 1A（SPST）ノーマルオープン（N.O.） |
| 最大定格電力 | 10W/170VDC/0.5A |
- テスト＆計測（ATE）： 精密スイッチング用小型リレーアレイ
- 電気通信 小型ネットワークモジュールの信号ルーティング
- セキュリティシステム アラーム装置や入退室管理装置における信頼性の高いスイッチング
- 産業用エレクトロニクス 組込みシステムの省スペースリレー統合
- 医療機器 診断装置におけるコンパクトなリレー制御
