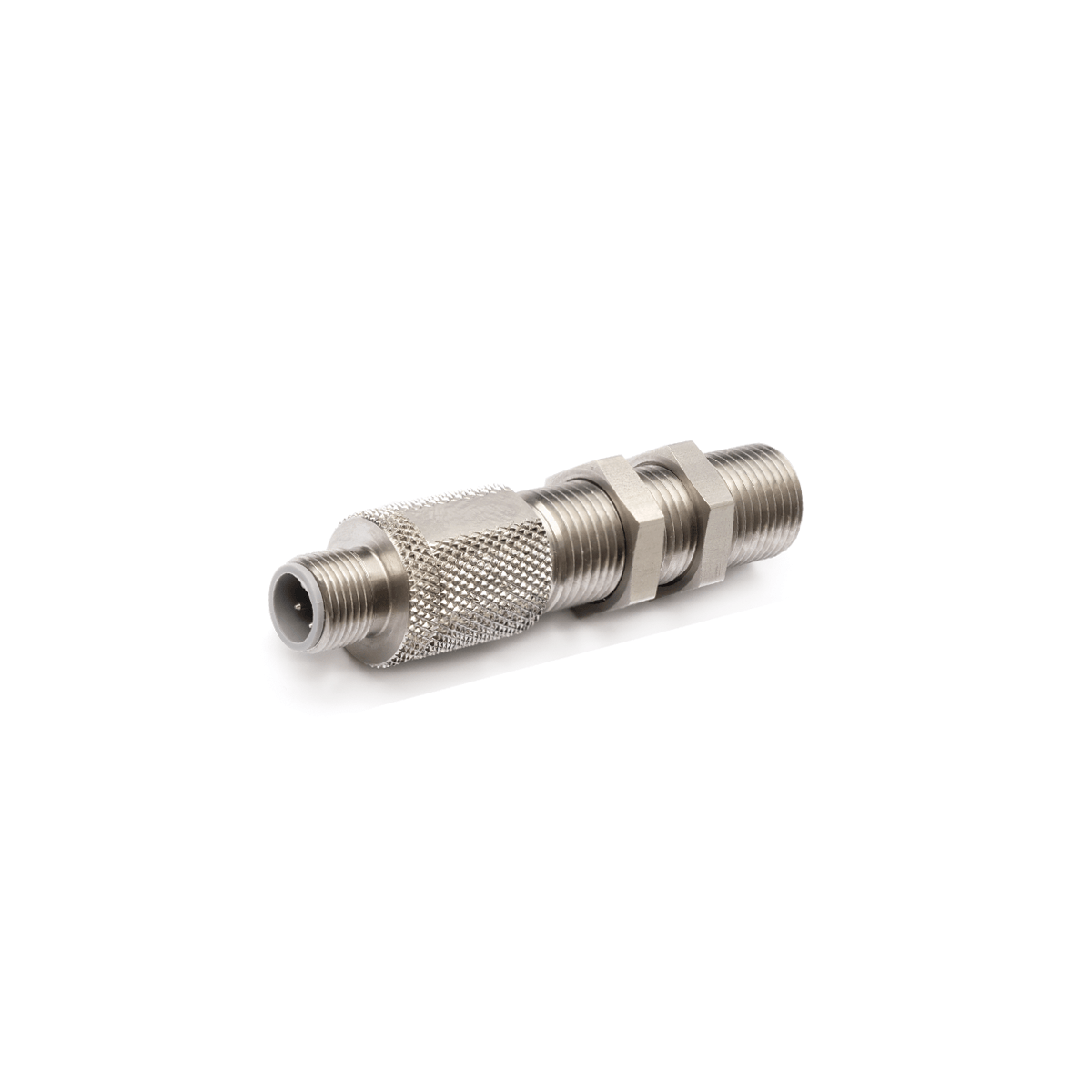

DQシリーズ クアドラチャ方式ギア歯 速度・方向センサ
DQシリーズは、ホール効果技術を用いて、鉄系ギアターゲットに対する高精度な非接触の速度・回転方向検出を実現します。位相が90°ずれた2つのデジタル出力により、これらのクアドラチャセンサは速度および回転方向のフィードバックを確実に提供し、要求の厳しいモーションコントロール用途向けに、真のゼロ速度またはニアゼロ速度オプションにも対応します。
ギア歯およびその他の鉄系ターゲットを検出するよう設計されたDQシリーズは、最大32ピッチのギアに対応し、1歯あたり2出力で回転機器を高精度に監視します。ソリッドステートで温度安定性に優れた構造により、耐衝撃・耐振動、過酷環境での耐久性、摩耗部品なしを実現し、長期にわたる信頼性の高い性能を提供します。
DQシリーズは、アルミニウム、ステンレス鋼、樹脂の各ハウジング、ねじ込みおよびフランジ取付、NPN、PNP、オープンドレイン、オープンコレクタ、EMI保護など、幅広いハウジング、取付スタイル、電気出力、接続構成で用意しています。この柔軟性により、本シリーズは車両および車輪速度検出、トランスミッション監視、農業機械、コンベヤ、オートメーション機器、エンジンRPM測定、カムおよびクランクシャフトタイミングセンサなどの用途に適しています。

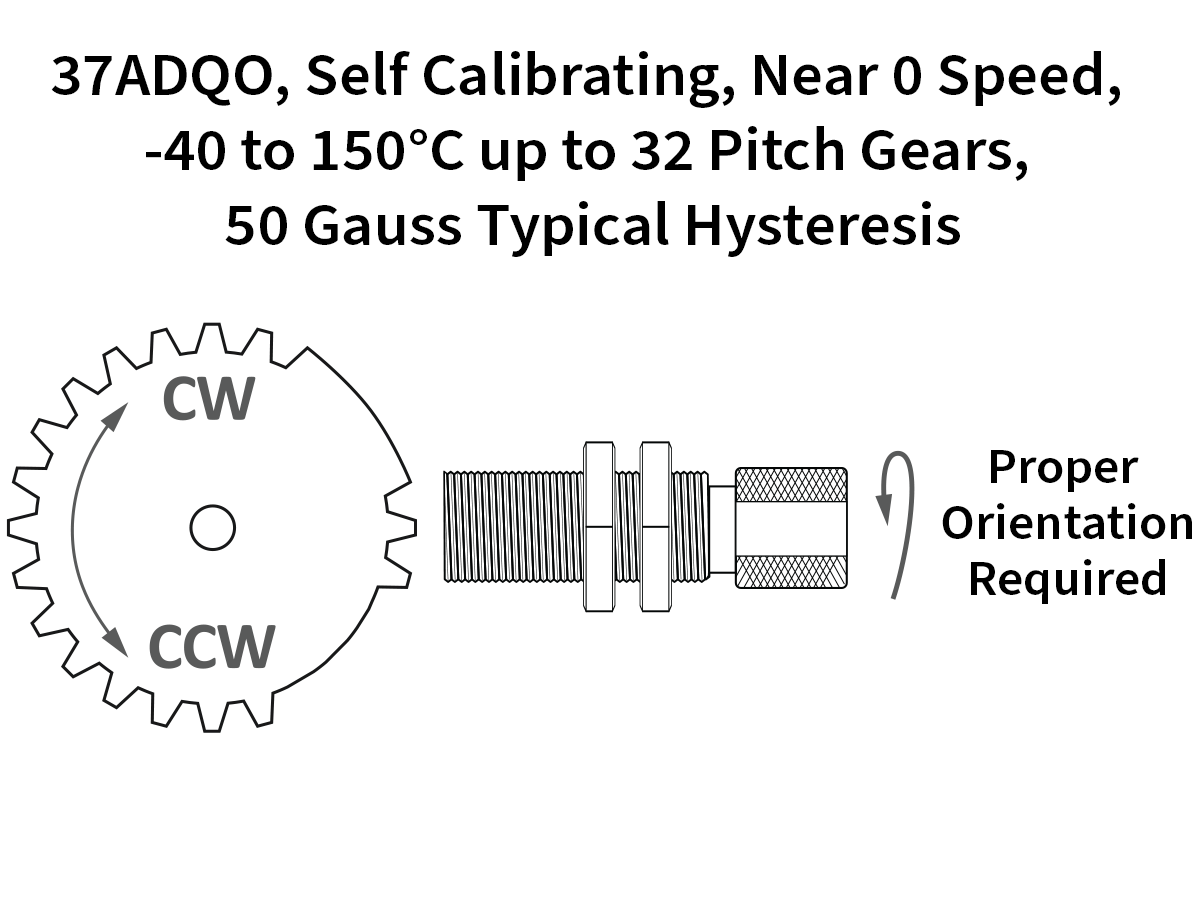

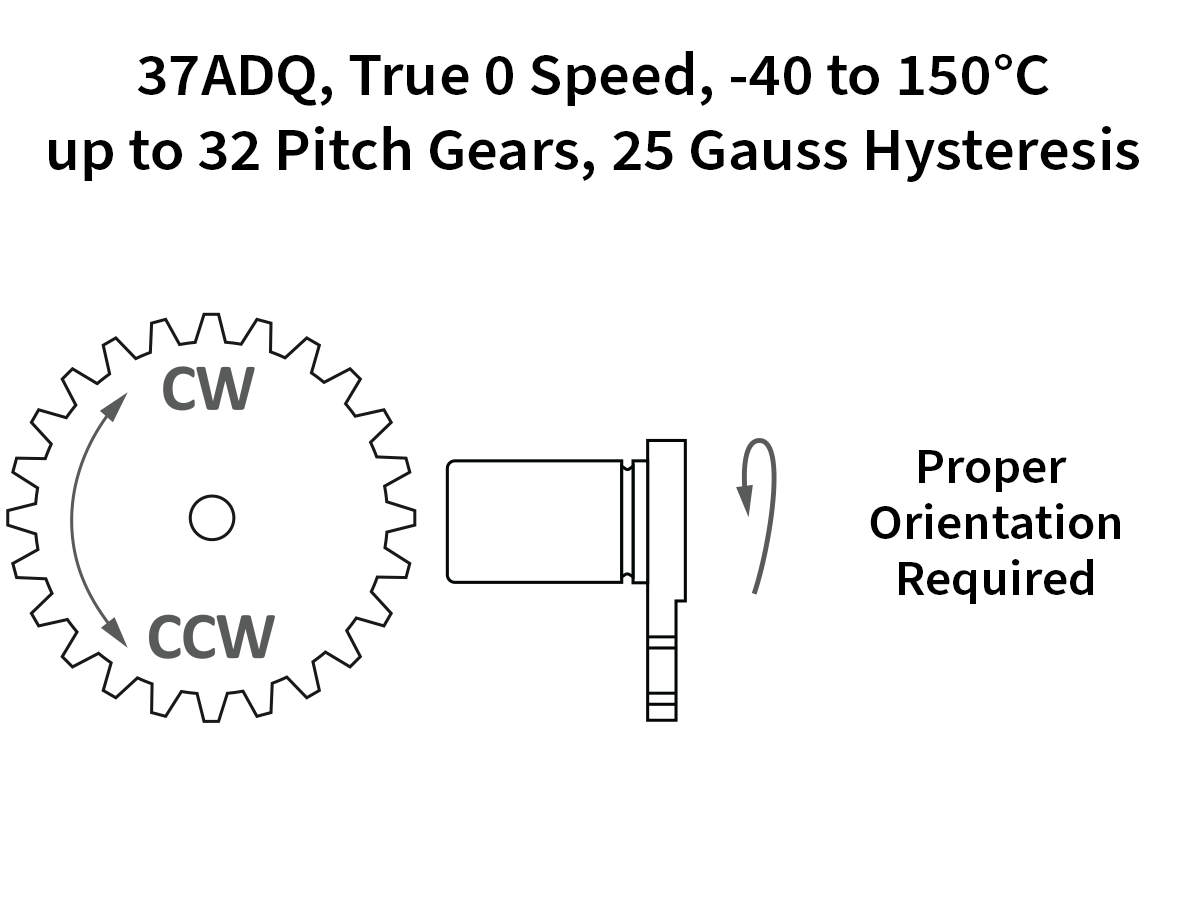

- 正確な低速監視に対応する、真のゼロ速およびニアゼロ速検出

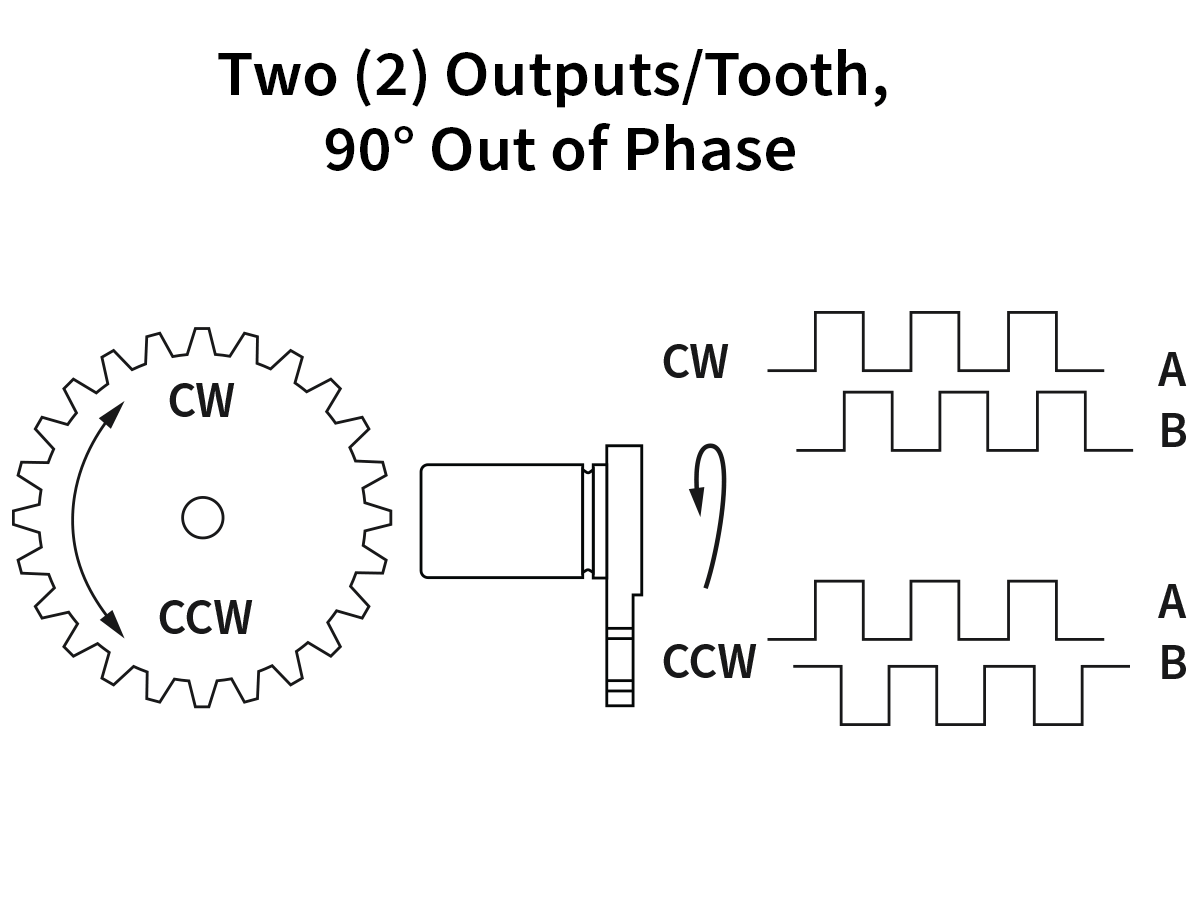

- 速度・回転方向検出に対応する、2系統デジタル出力（90°位相差）のクアドラチャ検出
- 長期信頼性に寄与する、可動部なしのソリッドステート・ホール効果設計
- 幅広い検出用途に対応する、最大32ピッチまでの強磁性ギアターゲット検出
- 速度・回転方向・位置の高精度フィードバックに対応する、ギア歯1枚あたり2出力
- 過酷環境に適した、温度安定性・耐衝撃性・耐振動性
- NPN、PNP、オープンコレクタ、オープンドレイン、EMI保護など、複数の電気構成
- アルミニウム、ステンレス鋼、樹脂ハウジングに対応した、ねじ込み・フランジの取付オプション
- 柔軟なシステム組込みに対応する、複数のコネクタ／ケーブル／リード線構成

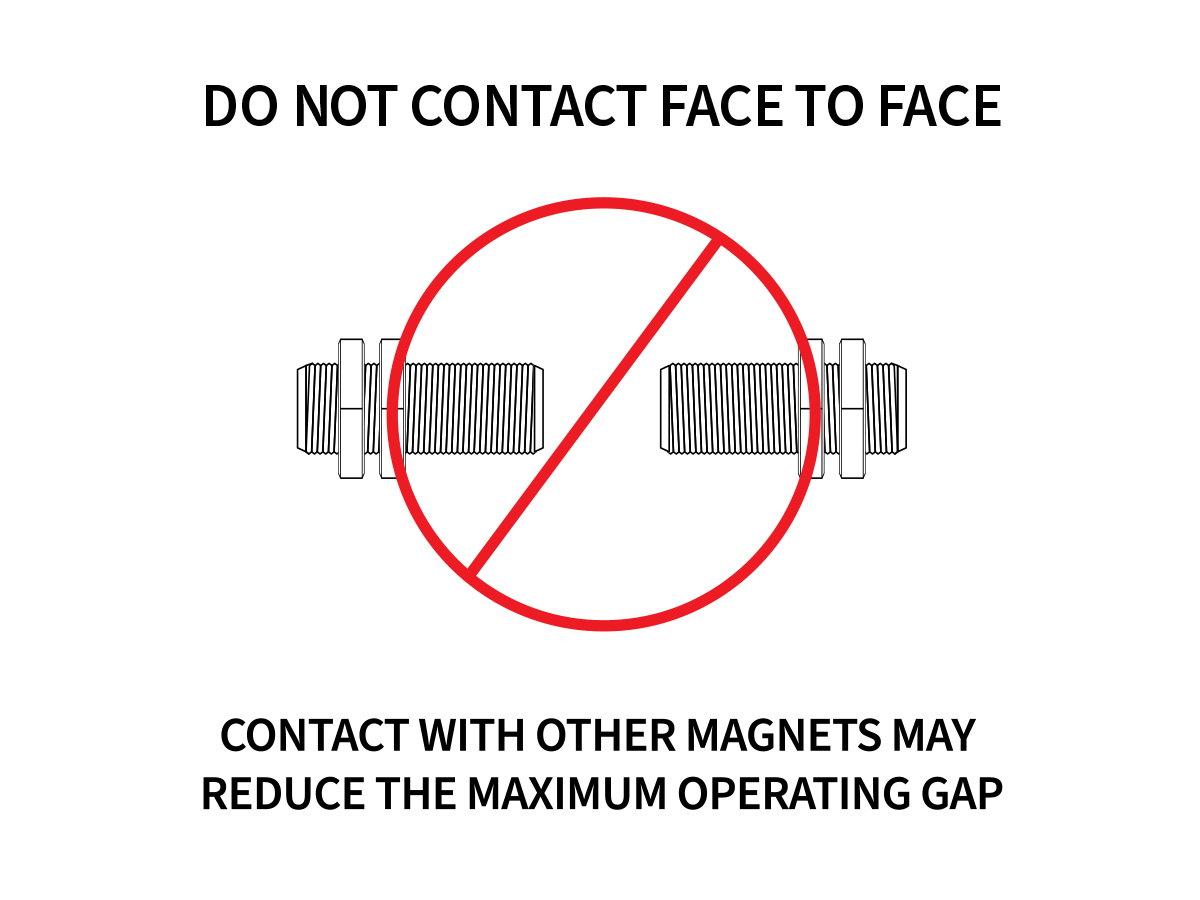

- 固有のアプリケーション要件に対応する、ハウジング、電気仕様、接続、エアギャップのカスタマイズオプション
| 出力タイプ | PNP、NPN、オープンコレクタ、オープンドレイン、EMI保護 |
| アクチュエータ材質 | 鉄系金属、鉄系ギア |
| 周波数 | 15 kHz |
| 電源電圧（Vcc） | 電気構成により 4.1～32V |
| 動作温度 | -40～110℃（最大150℃まで対応可能） |
| パッケージ／ケース | ステンレス鋼シリンダ、ねじ込み式アルミシリンダ、ねじ込み式プラスチックシリンダ、フランジ取付 |
| 端子接続形態 | 一体型コネクタ、コネクタ付きケーブルハーネス、フリーエンド線 |
- 農業機械におけるシャフトおよびギアの速度・回転方向
- コンベヤシステムにおける速度・方向の測定
- 自動化装置における速度・方向分解能
- 産業用・農業用アタッチメントの速度検出
- 生産・試験における部品カウントのフィードバック提供
- カムおよびクランクシャフトのタイミング
- クレーンおよびウインチの送り速度測定
- エンジン回転数（RPM）の検出
- 車両および車輪の速度・走行方向の測定
- トランスミッション内のギア監視
