リードスイッチとホール効果センサー：磁気センシングにおける主な違い

特定の項目だけ知りたい場合は、以下のセクションのいずれかへスキップしてね：

• はじめに
• リードスイッチとホール効果センサ：動作原理
• 消費電力：低消費電力設計でリードスイッチが優れる理由
• スイッチング速度と用途別ユースケース
• まとめ

はじめに

リードスイッチとホール効果センサは、広く利用されている2つの磁気センシング技術で、それぞれが消費電力、速度、信頼性、環境条件などの要件に応じて異なる強みを持っています。どちらも磁界によって作動しますが、動作原理は大きく異なるため、両者の選択はシステムの性能と効率に直結します。

この記事では、リードスイッチとホール効果センサを比較し、消費電力、スイッチング速度、ヒステリシス、サイズ、信頼性における主な違いを整理して、エンジニアや設計者が用途に適した磁気センシングソリューションを選べるようにします。

近年、新しい電力使用基準の影響で、リードスイッチの需要は大きく増加しています。リードスイッチ技術は非動作（パッシブ）状態では電力を消費しないため、ホール効果センサの代替となる磁気センシング手段として適しています。特に、低消費電力が重要な用途で有効です。

リードスイッチとホール効果センサ：動作原理

リード技術とホール効果技術は、設計コンセプトが異なります。どちらのスイッチ方式も外部磁界によって動作します。しかし、ホール効果センサは、非動作状態であっても出力信号を生成するために電気回路と連続的な電力供給が必要です。一方、リードスイッチは電力を消費せず、磁界が存在するときにのみ動作します。したがって、両者の磁気センシング技術における重要な違いの1つは電力効率です。

消費電力：低消費電力設計でリードスイッチが優れる理由

Reiznerは、このトレンドが近いうちに終わるとは見ていません。「消費電力を低減するために、リード技術を選ぶセンサメーカーが増えています」と述べています。家電や電池駆動機器が、リードスイッチ技術への移行を最も大きく進めています。つまり、リードスイッチは低消費電力設計における新たな磁気センシング技術の第一選択になりつつあります。

スイッチング速度と用途別ユースケース

ヒステリシスによる水流検出改善

ヒステリシスとは、スイッチの開放点と閉成点の差で、リード技術特有の特性です。用途に応じてスイッチのヒステリシスを定義することで、リードスイッチはホール効果センサに対して別の優位性を得られます。以下の例では、ヒステリシスが水用流量計でどのように使われるかを説明します。

• 例：リードスイッチの接点が、磁石から5 mmの所定のプルイン点で閉成し、7 mmで開放（ドロップアウト）するとします。このときスイッチのヒステリシスは2 mmです。つまり、5 mm / 7 mm = 0.71 x 100 % = 71 % となり、スイッチはリリース点の71%で動作することを意味します。

水流におけるスイッチヒステリシスの活用

パドルホイール式の水用流量計は、ヒステリシス値を設定できる例の1つです。不規則な水面の波や振動により、パドルホイールがわずかに動くことがあります。その結果、パドルの動きがセンサを作動させ、誤った水流検出につながります。スイッチのヒステリシスを定義すれば、水流が設定流量に達するまでセンサが動作しないことを保証します。結論として、誤った流量読み取りを防げるのはリードスイッチのヒステリシスのみです。逆に、ホール効果センサは水のわずかな動きでもオン／オフします。

世界最小のリードスイッチ

リードスイッチはシンプルな機械要素で構成されており、ホール効果センサと比べてコスト効率よく製造できます。ホールセンサは製造がはるかに難しく、外付けスイッチや増幅回路が追加で必要です。さらに、温度安定性、短絡保護、消費電力への配慮も求められます。

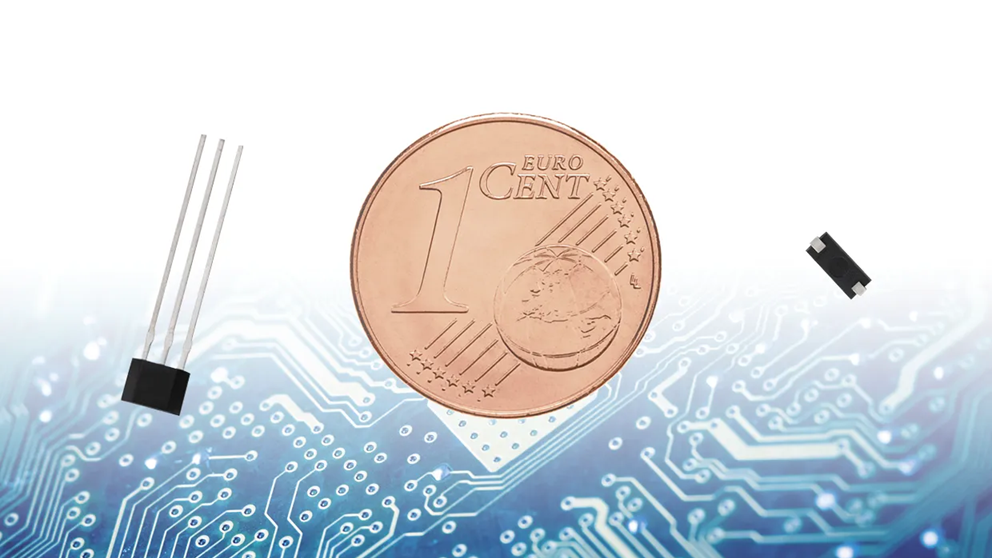

ただし小型化の観点では、ホール効果センサがリードセンサより優位です。一方でStandex Detectは、全長4 mm未満の世界最小リードスイッチを現在製造しています。その結果、コンパクトなリードスイッチセンサ設計は、超小型ホール効果センサと競合するようになっています。

過酷環境における磁気センサの信頼性

リードスイッチ技術は過酷環境でも高い信頼性を示します。気密封止されたガラスバルブがリードスイッチを環境から保護します。つまり、粉塵、油、水、薬品、腐食がセンサ動作に影響しません。さらに、リードスイッチは-65°C〜+150°Cの極端な高温・低温環境でも信頼性よく動作します。対照的に、ホール効果センサの動作温度範囲は-55°C〜+125°Cとより狭くなります。

磁気アイソレーション

リードスイッチは、静電気放電（ESD）に対する保護を必要としません。そのため、リードスイッチが近傍のシステム電子回路に磁気的な干渉を与えることはありません。逆に、ホール効果センサは、一定の電源供給で出力信号を生成するため、磁気アイソレーションが必要です。さらに、電流リークを防ぐために特別なESD保護も必要です。

接触抵抗

最後に、リードスイッチの絶縁抵抗は10^15Ω以上で、ホール効果を上回ります。リードスイッチでも低フェムトアンペア領域のリーク電流は発生しますが、その値は非常に小さく、医療機器には適用されません。要するに、シンプルなリードスイッチは微小電圧を測定でき、接触抵抗50 mΩという低抵抗で動作します。これはホール効果では達成できないレベルです。

さらに、リードスイッチは設計上、広い動作範囲を持ちます。ナノボルト（nV）からキロボルト（kV）まで、フェムトアンペアからアンペアまで、さらに最大10 GHzまでのスイッチング負荷に対応します。最小サイズのリードスイッチであっても、ESD保護なしで最大1,000 Vの絶縁を実現します。

まとめ

まとめると、リードスイッチとホール効果センサは、それぞれ特定のセンシングニーズに対応します。リードスイッチは、卓越したエネルギー効率、環境耐性、低速用途向けの設定可能なヒステリシスを提供します。ホール効果センサは、連続電源が利用できる環境での高速検出と再現性に優れます。

適切な磁気センシング技術の選定は、動作条件、電力制約、性能要件によって決まります。磁気センシングのエキスパートとして、Standex Detectは厳しい用途要件に対応するカスタムのリードおよびホールソリューションの設計を専門としています。
